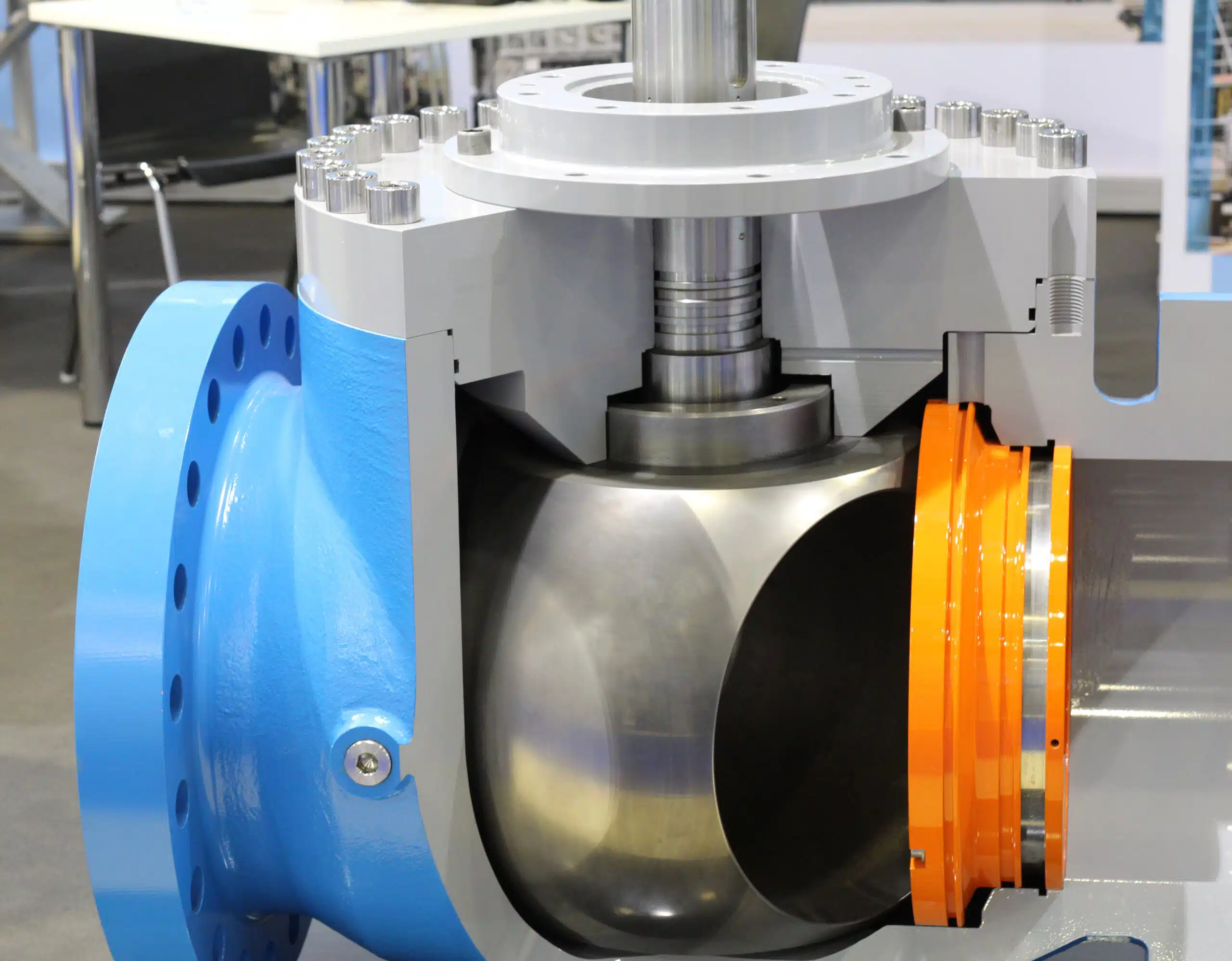

Каковы основные компоненты управляющего клапана?

Управляющие клапаны обычно состоят из трех основных частей: корпуса клапана, привода и аксессуаров. Среда поступает в корпус клапана через вход и выходит через выход. Привод управляет работой клапана, регулируя расход и скорость потока среды. Аксессуары используются вместе с приводом для удовлетворения различных требований по управлению и мониторингу.

Корпус клапана

Корпус клапана управления предназначен для выдерживания давления жидкости и требует материалов с достаточной прочностью. Распространенные материалы включают чугун, литую сталь, нержавеющую сталь и сплавную сталь. Выбор материала зависит от факторов, таких как давление среды и температура проектирования. Конструкция потока в корпусе клапана следует принципам гидродинамики для минимизации потерь потока.

Управляющие клапаны поставляются в различных типах корпусов клапанов, таких как однозапорные, двухзапорные, угловые и клеточные конфигурации. Выбор подходящего типа клапана зависит от конкретных требований процесса и условий эксплуатации. Кроме оболочки, внутренние компоненты корпуса клапана включают сиденье клапана, клапанную втулку и шток.

Сиденье

Сиденье является важным уплотнительным компонентом корпуса клапана, требующим материала высокой твердости для герметичного прилегания к клапанной втулке. Распространенные материалы включают твердые сплавы. Любое износ или повреждение уплотнительной поверхности сиденья может привести к утечке жидкости при закрытии, что подчеркивает необходимость правильной защиты во время использования.

Клапанная втулка

Клапанные втулки различаются по структуре в зависимости от типа управляющего клапана, включая варианты штифтового, дискового и сферического типов. Производительность клапанной втулки напрямую влияет на регулирование потока и эффективность управления. Клапанные втулки обычно изготавливаются из материалов, устойчивых к износу и коррозии, соответствующих или превосходящих свойства материала корпуса клапана.

Клапанная втулка и сиденье формируют пару уплотнений клапана, с тесным соединением, определяющим перехват жидкости и закрытие клапана. Степень открытия клапанной втулки и сиденья контролирует величину потока.

Шток

Шток соединяет привод с клапанной втулкой, позволяя приводу контролировать положение открытия втулки. Шток может иметь линейное или вращательное движение, с линейными штоками, подходящими для точной настройки, и вращающимися штоками, подходящими для регулировки широкого диапазона скорости потока.

Привод

Приводы обеспечивают открытие, закрытие и регулировку клапана. Распространенные типы включают пневматические, электрические и гидравлические приводы, при этом пневматические являются наиболее распространенными из-за их простоты и экономичности.

Аксессуары

Аксессуары дополняют привод, улучшая функциональность клапана. К ним относятся позиционеры, поддерживатели положения, фильтр-регуляторы, усилители и соленоидные клапаны.

• Позиционер: Обнаруживает и контролирует открытие клапана, предоставляя обратную связь системе управления. Типы включают пневматические, электрические и интеллектуальные варианты.
• Поддерживатель положения: Автоматически сохраняет положение клапана при прерывании источника давления.
• Фильтр-регулятор: Удаляет примеси из основного газового потока и стабилизирует давление воздуха.
• Усилитель: Усиливает выходное напряжение позиционера, ускоряя скорость действия клапана.
• Соленоидный клапан: Управляет направлением клапанного ядра с помощью электромагнитного притяжения для переключения позиций.
