Обратный клапан

» Обратный клапан

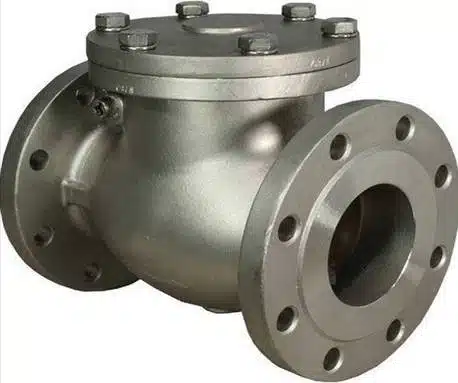

Обратный клапан высокого давления

CATEGORY AND TAGS:
Обратный клапан

※ Бонет с герметичным уплотнением
※ Диапазон размеров: NPS 2 до NPS 36
※ Диапазон давления: 150LB до 2500LB
※ Design STD.: BS 1868/ ASME B16.34
※ Производитель обратных клапанов высокого давления

CATALOGenquiry
  • Specifications
Contents hide

Что такое клапан обратного давления высокого давления?

Клапан обратного давления высокого давления – это тип клапана, предназначенного для выдерживания высокого давления выше 500 PSI и предотвращающего обратный поток жидкости. Обратный поток жидкости возникает, когда насос выключен, уменьшая энергию напора вперед, что может привести к изменению направления потока жидкости с впереди на обратное. Такой обратный поток жидкости может привести к повреждениям, таким как загрязнение потока на входе или вмешательство в работу котла и насоса. Клапаны обратного давления высокого давления достаточно прочны, чтобы выдерживать высокие уровни давления. Высокая прочность гарантирует, что клапан не может сломаться или пропускать жидкость через соединенные элементы. Производители клапанов обратного давления высокого давления используют прочные материалы для изготовления клапана, такие как нержавеющая сталь, чугун сфероидальный, углеродистая сталь и чугун, среди других. Кроме того, для изготовления внутренних деталей, таких как сиденья и кольца, могут использоваться другие материалы, такие как пластик и резина. Использование таких мягких материалов (пластика и резины) делает клапан обратного давления высокого давления подходящим для использования в условиях низких температур и высокого давления. Это связано с тем, что мягкие материалы имеют низкое сопротивление высоким температурам. Клапан обратного давления высокого давления рекомендуется использовать в высокотемпературных приложениях, если внутренние компоненты изготовлены из металлов, которые могут выдерживать высокие температуры без химических реакций.

Компоненты клапана обратного давления высокого давления

Корпус

Корпус – это основная часть клапана обратного давления высокого давления, который используется для удержания внутренних компонентов. Корпус очень прочный, поскольку изготовлен из прочных металлов, таких как нержавеющая сталь и углеродистая сталь. Высокая прочность металла делает корпус клапана прочным и устойчивым к повреждениям от ударов, вызванных падающими предметами или падением клапана. В корпусе находятся входные и выходные порты клапана.

Боннет

Это еще одна часть корпуса, которая устанавливается на верх клапана. Производители клапанов обратного давления высокого давления проектируют боннет и корпус из одного и того же материала. Это помогает улучшить совместимость двух частей при соединении и обеспечивает равную прочность и герметичность от утечек. Корпус и боннет в клапанах обратного давления высокого давления соединяются различными методами: болтовым, сжатием и сваркой. Это методы, которые рекомендуют производители клапанов обратного давления высокого давления для клапанов, используемых для передачи жидкостей под очень высоким давлением.

Диск

Это компонент клапана обратного давления высокого давления, который отвечает за открытие впереди потока жидкости и закрытие любой попытки жидкости изменить направление потока. Диск изготавливается из различных прочных материалов в зависимости от области применения.

Сиденье

Это внутренняя часть клапана обратного давления высокого давления, которая используется для создания поверхности упора диска при закрытом положении клапана. Сиденье также предотвращает утечку жидкости между корпусом и диском клапана. Производители клапанов обратного давления высокого давления используют различные материалы для изготовления сиденья. Материал сиденья определяет, где клапан лучше всего подходит для использования.

Уплотнительное кольцо

Эта часть устанавливается между соединительными поверхностями корпуса и трубы, а также между корпусом и боннетом. Она помогает предотвратить утечку жидкости, обеспечивая плотное уплотнение.

Как работает клапан обратного давления высокого давления?

Клапан обратного давления высокого давления разработан для работы на принципе разницы давления. Согласно этому принципу, диск клапана пропускает поток жидкости через клапан, когда давление на входе больше, чем на выходе. Таким образом, давление обеспечивает механическую энергию, используемую для того, чтобы поднять диск, оставляя свободный путь, по которому поток жидкости. Как только диск открывает проход для потока и подсос остается высоким, жидкость продолжает проходить через клапан обратного давления высокого давления. Когда насос выключается или когда давление жидкости уменьшается, поток жидкости пытается изменить направление, и диск клапана возвращается в свое закрытое положение, где он предотвращает обратный поток.

Типы клапанов обратного давления высокого давления

Клапан обратного давления высокого давления

Это клапан обратного давления высокого давления, который обеспечивает низкое сопротивление потоку жидкости, когда он полностью открыт. Как следует из названия, диск клапана качается для открытия и закрытия клапана, аналогично ловушке. Диск крепится на петле, установленной за пределами сиденья клапана. Производители клапанов обратного давления высокого давления используют композиционное прокладочное кольцо на диске клапана, чтобы оно больше всего износилось. Шарнир на петле делается свободным, чтобы помочь диску закрыться, когда поток жидкости снижается до нуля. Клапаны обратного давления высокого давления устанавливаются в горизонтальном направлении, но их также можно устанавливать в вертикальном направлении, если диск не заблокируется при закрытии клапана. Производители клапанов обратного давления высокого давления рекомендуют использовать эти клапаны там, где обратный поток жидкости не частый, чтобы предотвратить “дрожание” клапана. Конструкция этого клапана обратного давления высокого давления предотвращает попадание вязких жидкостей и грязи на путь движения диска вокруг петли.

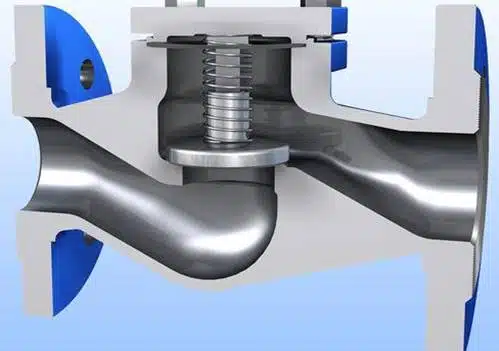

Клапан обратного давления высокого давления

Это клапан обратного давления высокого давления, в котором жидкость открывает диск клапана с нижней стороны. Рабочий принцип заключается в том, что высокое входное давление, чем выходное, обеспечивает силу, которая поднимает диск против гравитации или пружины клапана и позволяет потоку жидкости. Когда давление жидкости снижается, диск клапана вынужден вернуться в положение закрытия под действием пружины клапана, обратного потока и/или гравитации. Производители клапанов обратного давления высокого давления проектируют эти клапаны с преимуществом, что для полного открытия клапана требуется короткий ход. Кроме того, производители клапанов обратного давления высокого давления проектируют этот клапан с направляющим, который помогает диску точно опускаться в положение уплотнения. Проблема с этим направляющим заключается в том, что оно может захватывать грязь, что может вызвать открытие клапана, когда давление жидкости снижается. Очень вязкие жидкости также могут удерживать диск на пути, мешая закрытию клапана. Клапаны обратного давления высокого давления с подъемом представляют преимущество в том, что они не подвержены “дрожанию”, как клапаны качания, и подходят для использования в приложениях, где частые или неправильные обратные потоки жидкости.

Клапан обратного давления высокого давления

Это специальный тип клапана обратного давления высокого давления. Производители клапанов обратного давления высокого давления производят этот клапан с управляющим механизмом, который является ручкой или приводом. Этот клапан предназначен для предотвращения обратного потока жидкости, как и другие клапаны обратного давления высокого давления. Управляющий механизм позволяет закрыть поток жидкости независимо от уровня давления. Клапаны обратного давления высокого давления являются незначительной модификацией обычных затворных клапанов, разработанных с штоком, закрепленным на диске. Однако когда речь идет о клапанах обратного давления высокого давления, производители проектируют шток таким образом, чтобы его головка плавала на диске, то есть она не прикреплена. Поскольку диск не прикреплен к клапанному штоку, он работает путем подъема, что позволяет ему свободно двигаться вверх и вниз при регулировке штока для открытия или закрытия потока жидкости. Это помогает контролировать поток жидкости, но если жидкость пытается протекать в обратном направлении, диск быстро реагирует, чтобы заблокировать поток. Также, используя управляющий механизм, шток может быть повернут для опускания диска и тем самым предотвращения вперед или обратного потока жидкости по мере необходимости.

Клапан с пружинной нагрузкой высокого давления

Это клапан обратного давления высокого давления, который закрывается с помощью пружины. Пружина и диск работают вместе, при этом пружина сжимается давлением всасываемой жидкости, позволяя диску двигаться вперед. Это создает свободное пространство для прохождения жидкости через клапан. Когда давление всасываемой жидкости уменьшается, пружина освобождается от сжатия, заставляя ее вернуться, и тем самым диск переходит в положение закрытия, где он предотвращает обратный поток жидкости. Производители клапанов обратного давления высокого давления могут использовать пружину для создания клапана, который имеет форму буквы Y, с встроенной нагрузкой или вертикальной нагрузкой. Одним из преимуществ пружинных клапанов обратного давления высокого давления является то, что их можно устанавливать в вертикальном или горизонтальном положении, поскольку они не зависят от гравитации для закрытия.

Применение клапана обратного давления высокого давления

  • Клапаны обратного давления высокого давления используются в горнодобывающих приложениях.
  • Их используют в приложениях по очистке пресной воды и сточных вод.
  • Используются в приложениях по производству пищевых и напитков.
  • Их используют в пожаротушении.
  • Клапаны обратного давления высокого давления применяются в энергетических установках на паре.
  • Используются в химических предприятиях.
  • Клапаны обратного давления высокого давления используются в нефтеперерабатывающей промышленности.
  • Их используют в транспортировке сжиженного природного газа и сырой нефти.

Преимущества клапанов обратного давления высокого давления

  • Они способны выдерживать высокое давление и высокую температуру.
  • Они свободны от обратного потока жидкости.
  • Они не подвержены утечке благодаря плотным уплотнениям и прочным материалам, используемым для изготовления.
  • Они работают автоматически.
  • Клапаны обратного давления высокого давления обладают высокой эффективностью благодаря низким потерям давления.
  • Эти клапаны поддерживают рабочее давление.
  • Клапаны обратного давления высокого давления универсальны, поскольку они могут работать в различных приложениях.
  • Они легки в установке и ремонте.
  • Они долговечны, поскольку их можно отремонтировать в случае поломки.
  • Клапаны обратного давления высокого давления работают очень быстро для открытия или закрытия.

Недостатки клапанов обратного давления высокого давления

  • Клапаны обратного давления высокого давления тяжелы по сравнению с другими клапанами обратного давления.
  • Эти клапаны подвержены эффектам гидравлического удара.
  • Они плохо работают при пульсирующем потоке жидкости.
  • Они дороже по сравнению с другими клапанами обратного давления.

Устранение неполадок клапанов обратного давления высокого давления

Клапан вибрирует/дрожит

  • Высокая скорость потока жидкости. Проверьте, соответствует ли скорость потока жидкости уровню, указанному производителем клапана обратного давления высокого давления.

Внутренние утечки жидкости

  • Чужеродные материалы в клапане. Откройте клапан и удалите все чужеродные материалы.
  • Изношенные уплотнительные кольца. Замените уплотнительные кольца.
  • Поврежденное сиденье. Замените сиденье.

Внешние утечки жидкости

  • Слабые болты и гайки. Затяните болты и гайки до уровня момента, рекомендованного производителем клапана обратного давления высокого давления.
  • Изношенная прокладка. Замените прокладку.

Жидкость не протекает через клапан обратного давления высокого давления

  • Неправильная установка. Установите клапан таким образом, чтобы направление потока жидкости соответствовало направлению стрелки потока, указанной на клапане. Следуйте любым другим инструкциям по установке, указанным производителем клапана обратного давления высокого давления в руководстве пользователя.
  • Загрязнение трубы. Проверьте трубу, подающую жидкость в клапан, на наличие загрязнений и удалите все материалы, препятствующие потоку жидкости.
  • Закрытый клапан вниз по течению. Откройте клапан вниз по течению, чтобы создать разницу давлений.
  • Низкий сосущий поток. Увеличьте давление всасывания потока до значения давления, рекомендованного производителем клапана обратного давления высокого давления.

Резюме

Клапан обратного давления высокого давления – это прочный клапан, предназначенный для предотвращения обратного потока жидкости и разработанный для работы в условиях высокого давления выше 500 PSI. Производители клапанов обратного давления высокого давления проектируют этот тип клапана для работы на принципе разницы давлений, при котором диск клапана открывается, когда давление всасывания превышает давление на выходе.

Этот рабочий принцип позволяет клапану работать автоматически без привода или ручки, за исключением клапана обратного давления высокого давления. Клапан типа “стоп” имеет ручку, которая используется для остановки потока жидкости независимо от уровня давления. Производители клапанов обратного давления высокого давления производят этот клапан с использованием прочных металлических материалов, а клапан имеет фланцы для подключения к трубе. Кроме того, клапан можно подключить к трубе с использованием метода сварки.

Различные типы клапанов обратного давления высокого давления – это клапан обратного давления высокого давления с качанием, клапан обратного давления высокого давления с остановкой, клапан обратного давления высокого давления с подъемом и клапан обратного давления высокого давления с пружинной нагрузкой. Каждый тип клапана имеет свои преимущества и недостатки, и их следует выбирать в зависимости от спецификации приложения.
