шаровой вентиль

» шаровой вентиль

Сильфонный герметичный клапан

CATEGORY AND TAGS:
шаровой вентиль

※ Низкий уровень выброса загрязняющих веществ в атмосферу
※ Диапазон размеров: от DN15 до DN500
※ Классовый диапазон: PN10 до PN40
※ Design STD..: EN558-1
※ Производитель прокладочного шарового клапана с сильфоном

CATALOGenquiry
  • Specifications



Что такое сильфонный клапан

Сильфонный клапан – это специально разработанный клапан, подходящий для использования в отраслях промышленности, работающих с опасной средой, где даже мельчайшие утечки могут быть чрезвычайно критичными. С экспоненциальным ростом новых отраслей промышленности, таких как химическая и ядерная, растет изобилие легковоспламеняющихся, опасных, крайне ядовитых и токсичных сред, протекающих по трубопроводам. Это создает высокий риск утечки, взрыва и опасности для здоровья. Поэтому клапаны, используемые в таких трубах и системах, предъявляют особые строгие требования к утечкам и уплотнениям.

Необходимость в совершенно другом подходе, требуемом для желаемого уплотнения и резервирования, привела к разработке шарового крана с сильфонным уплотнением.





Содержание

1. Что такое сильфонный клапан

2. Строительство сильфонного уплотнительного шарового крана

3. Как работает герметичный шаровой клапан с сильфоном?

4. Преимущества сильфонного уплотнительного шарового крана

5. Сравнение шарового крана сильфонного уплотнения с нормальным клапаном

6. Руководство по выбору сильфонов

7. Диапазоны применения сильфонного уплотнительного шарового крана

8. Предупреждение для сильфонного герметизирующего шарового клапана

9. Причина утечки для сильфонных клапанов

10. Резюме

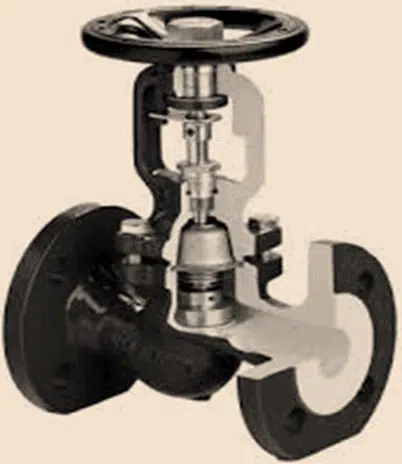

Строительство сильфонного уплотнительного шарового клапана

Металлические сильфоны являются основной характеристикой сильфонного шарового уплотнительного клапана. Существует два типа сильфонов:

i. Формованный сильфон – они изготавливаются путем прокатки плоского листа в трубу и продольной сварки плавлением. После этого труба механически формируется в сильфон с закругленными и широко расставленными сгибами.

ii. Сварной лист сильфон – В этом типе свариваются шайбообразные пластины из тонкого металла. Сварка производится на внутренней и внешней стороне шайбообразного листа. Сгибов на единицу длины в сварном листовом сильфоне больше.

Количество перемещений на сгиб одинаково как для формованных, так и для сварных листовых сильфонов. Таким образом, при одинаковой скорости хода механически сформированный сильфон в два-три раза длиннее своего сварного листового эквивалента.

Нижний конец и узел штока свариваются автоматизированной сваркой швом, а верхний конец – автоматизированной сваркой швом на соединительной пластине, создавая металлический щит между текучей средой и окружающей средой, обеспечивая отсутствие утечек со стержня клапана.





Уплотнительная поверхность диска клапана и структура клапана точно зашлифованы, поэтому после завершения установки подтверждается, что она на 100% прошла испытание давлением и возможность любой утечки исключена. Как вспомогательное уплотнение, сальник всегда удерживается на сильфонах, что улучшает прочность и защиту. Металлические сильфоны клапанов высокого давления имеют многослойную конструкцию, которая при максимальном давлении гидроформинга гарантирует 10000 раз срок службы в открытом/закрытом состоянии.



Как работает сильфонный уплотнительный шаровой клапан

Сильфонный уплотнительный шаровой клапан представляет собой компактную конструкцию, которая представляет собой своего рода регулирующий клапан, использующий сильфон для герметизации компонентов штока клапана. Сильфонный клапан имеет сильфон внутри, а нижний конец сильфона из нержавеющей стали приваривается к штоку, чтобы предотвратить разрушение штока системной жидкостью. Другой конец располагается между корпусом клапана и крышкой клапана для создания постоянного уплотнения. Такая конфигурация двойного уплотнения исключает утечку, т.е. даже если сильфон разрушится, уплотнение штока предотвратит дальнейшую утечку. Сильфон приваривается к штоку клапана для обеспечения стабильной эффективности работы и предотвращения вибрации штока клапана, вызванной движением вставки клапана.





Преимущества сильфонного уплотнительного шарового крана

1. Наиболее заметным преимуществом любого сильфонного клапана является конструкция двойного уплотнения (сильфон + сальник). Таким образом, даже если сильфон выйдет из строя, сальник штока предотвратит любые утечки, соответствующие международным стандартам уплотнения.

2. Оно минимизирует любые потери среды и обеспечивает безопасность и защиту окружающей среды. Это в конечном счете улучшит безопасность завода, на котором установлен сильфонный клапан.

3. Он может действовать как энергосберегающее средство, так как способствует минимизации потерь энергии из-за утечек.

4. Так как утечка сведена к минимуму, это предотвращает частое техническое обслуживание клапана. Таким образом, это приводит к увеличению срока службы клапана.

5. Благодаря более длительному сроку службы значительно снижаются затраты на эксплуатацию и техническое обслуживание.

6. Прочная конструкция сильфонного уплотнения обеспечивает отсутствие утечек со штока клапана и, таким образом, создает условия, исключающие необходимость технического обслуживания.

7. С установкой сильфонного клапана повышается безопасность рабочего персонала, так как выброс горючих, токсичных и опасных химических веществ может быть сведен к минимуму.



Сравнение сильфонного уплотнительного шарового крана с обычными клапанами

Ø При использовании в системе клапанов с сальниковым уплотнением, таких как задвижки или шаровые краны для перекачки нагретого масла (проницаемость нагретого масла примерно в 50 раз больше проницаемости пара), вероятность утечки горячего масла достаточно велика и может привести к потере оборудования и имущества. В таких случаях, благодаря своей конструкции, сильфонный клапан может обеспечить абсолютно нулевую утечку.

Ø В обычных клапанах форма графитового сальника не может обеспечить 100% эффективное уплотнение, что является основной причиной частых утечек сальникового клапана. Так как обычные сальники изготавливаются с графитом, то при недостаточной чистоте графита его маслостойкость будет ниже. Когда переносимое масло пропитывается графитовым наполнителем, некоторые графитовые примеси отделяются и протекают вместе с ним.

Ø При использовании в системе с нагретым маслом шарового крана, если внутренний PTFE не устойчив к высоким температурам, он быстро ухудшится и вызовет утечку крана.

Ø Внутренние части сильфонного клапана изготовлены из нержавеющей стали, которая выдерживает температуру 425°С. Учитывая срок службы сильфонного уплотнительного шарового клапана, срок службы общего сильфонного клапана составляет более трех лет. Поэтому для поддержания надежности работы и снижения прямых эксплуатационных расходов сильфонный запорный клапан предпочтительнее обычных уплотнительных клапанов в случае системы, в которой передается нагретое масло.



Руководство по выбору сильфонов

1.  Выберите внутренний диаметр сильфона в соответствии с диаметром штока клапана. Внутренний диаметр сильфона должен быть больше, чем диаметр штока 115 мм.

2.  Наружный диаметр сильфона выбирается в соответствии с внутренним диаметром сильфона. Наружный диаметр и внутренний диаметр связаны соотношением наружного и внутреннего диаметров. В целом, отношение внешнего диаметра к внутреннему диаметру составляет 113 к 115.

3.  Толщина стенки, количество слоев, количество гофровок и длина гофрированной трубы должны соответствовать требованиям по сопротивлению давлению, ходу и сроку службы гофрированной трубы. При нормальных условиях требуется большее давление, большая толщина сильфона. Для увеличения смещения или уменьшения жесткости сильфона и увеличения срока службы можно уменьшить толщину одного слоя и увеличить количество слоев сильфона.

4.  Для работы при более высоких давлениях рекомендуется многослойная конструкция сильфонов. Давление, которое могут выдержать сильфоны, можно увеличить, используя 2 или 3 сваи на металлической стене, как в случае многослойной конструкции сильфонов. Номинальное давление при использовании двухслойного сильфона может увеличиться на 80%-100% по сравнению с однослойным сильфоном той же толщины. И наоборот, длина хода уменьшается при использовании однослойного сильфона толщиной, эквивалентной давлению двухслойного сильфона. Таким образом, мы получаем явное преимущество многослойной конструкции перед однослойными сильфонами толщиной.

5.  Для предотвращения деформации сильфонов необходимо строго соблюдать конструкцию направляющих.

6.  Для предотвращения износа и преждевременного выхода из строя необходимо избегать локального контакта между штоком клапана или сильфоном.

7.  конструкция должна быть такой, чтобы предотвратить скручивание и деформацию сильфона при кручении.

8.  конструкция клапана должна быть ограничена удлинительным ходом и сжатием сильфона. Это необходимо для того, чтобы предотвратить смещение сильфона и выдержать сжатие и растяжение после истечения определенного срока службы. При нормальных условиях ход сильфона не должен превышать 25% от свободной длины. Если это не будет выполнено, то это повлияет на срок службы сильфонов, особенно сильфонных клапанов, в условиях высокой температуры и высокого давления.

9.  Сильфон работает при том же давлении и температуре, что и сильфонный уплотнительный шаровой клапан. Сильфон должен выдержать испытание давлением номинального давления основного клапана при 38 ℃ и в 115 раз больше номинального давления при 38 ℃. Во время опрессовки сварной шов не должен трескаться или протекать, а сильфон не должен скручиваться.

10. Материал деталей сильфона должен быть выбран в допустимом диапазоне температур, он должен обладать хорошей пластичностью, сварочными характеристиками и совместимостью со средой.



Область применения сильфона Шаровой герметизирующий клапан

– Сильфонные клапаны устраняют риск утечки технологической жидкости и поэтому идеально подходят для применений, где утечка из клапанов недопустима. Поэтому предпочтительнее использовать эти клапаны в тех местах, где обрабатываются особо опасные материалы, такие как водород, аммиак, хлор и другие подобные ядовитые или взрывоопасные вещества.

– Она подходит для использования в качестве запорной арматуры в трубопроводах с теплопроводящим маслом, токсичными, легковоспламеняющимися, высокопроницаемыми, загрязняющими окружающую среду и радиоактивными жидкостями. Его можно рассматривать как высококачественный продукт для создания завода без утечек.

– В частности, сильфонный уплотнительный шаровой клапан широко используется в нефтехимической промышленности, электронной промышленности, на различных заводах, в вакуумной промышленности и т.д.



Меры предосторожности для сильфонного уплотнительного шарового крана

Ø Чтобы избежать повреждения или травмирования персонала или оборудования, всегда читайте все предупреждения и инструкции. Непрофессиональное восстановление, использование посторонних запасных частей или неправильные шаги по техническому обслуживанию могут привести к потере эффективности или к травмам персонала или повреждению деталей.

Ø Используйте двойной сильфон уплотнения в случае агрессивной химической среды, чтобы получить два защитных слоя уплотнения.

Ø Если вы обнаружите запах среды в воздухе или крышка клапана мокрая, то, как правило, это связано с повреждением сильфона средой.

Ø Вы можете заменить сильфон самостоятельно или получить его замену у изготовителя. Замените его, чтобы избежать длительной небрежности, угрозы жизни и повреждения всего клапана.

Ø Чрезмерно затянутая сальниковая гайка может привести к чрезмерному износу сальника и затруднить свободное движение штока плунжера.



Причины утечки сильфонного уплотнительного перчаточного клапана

Существует множество причин утечки сильфонного уплотнительного клапана. Утечка сильфонного клапана обычно подразделяется на внутреннюю утечку и внешнюю утечку.

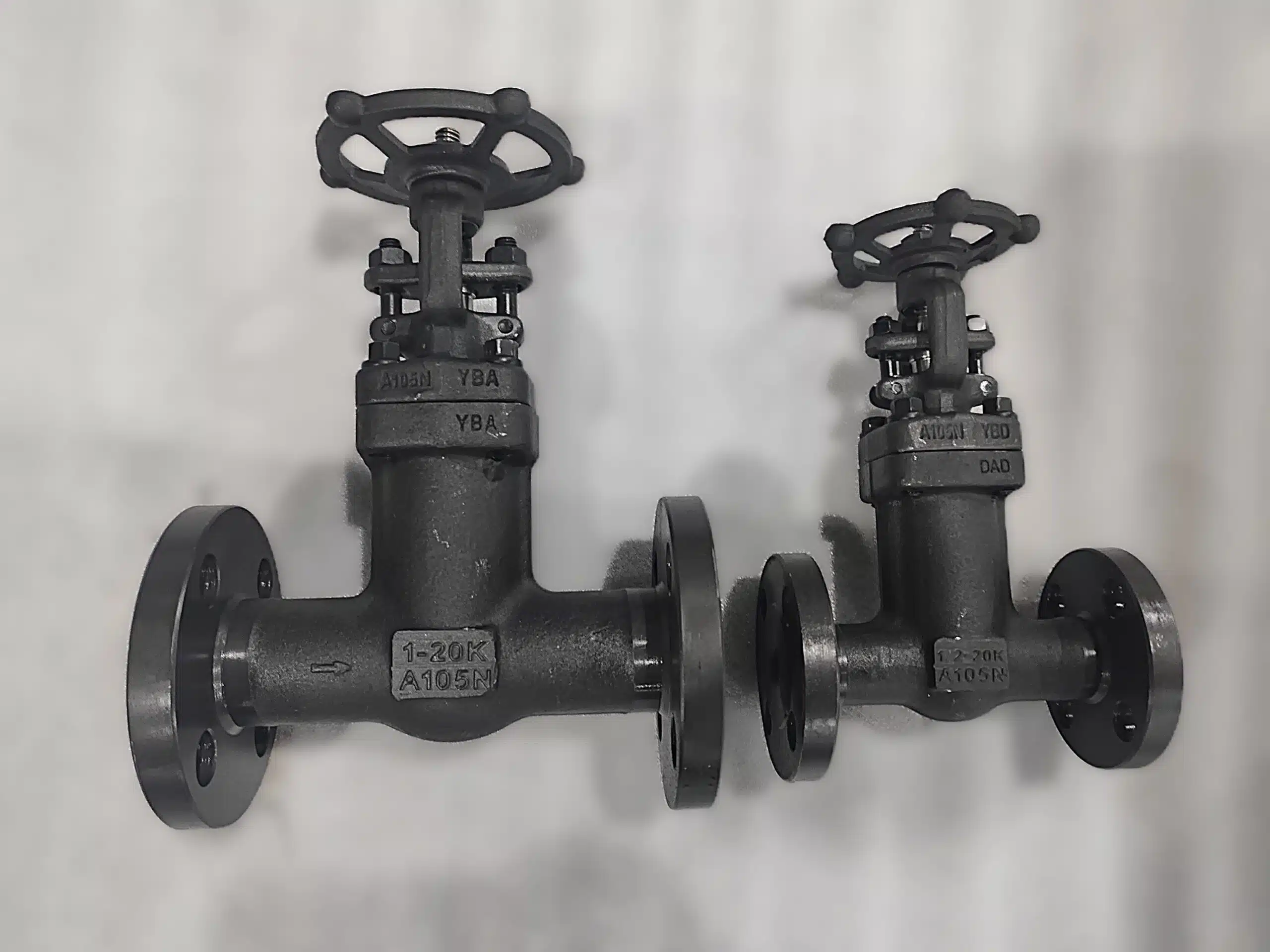

bellow globe valve

1. Именно потому, что жидкая среда содержит твердые примеси, которые повреждают уплотнительную поверхность и вызывают разрушение.

2. В сочетании с анализом использования на месте, причина утечки штока клапана в основном связана со структурой клапана, рабочей средой и режимом работы.

3. шток клапана принимает двойную структуру уплотнения сильфонов и сальников. Сильфон приваривается к внутреннему и внешнему уплотнительным кольцам, образуя сильфонную сборку, а затем приваривается к штоку клапана и направляющему корпусу, чтобы заблокировать утечку среды через шток клапана. Шток сильфона перемещается вверх и вниз плоским шпонкой до тех пор, пока верхняя поверхность плоского шпонки не соприкоснется с нижней конечной поверхностью нижнего сальника. Так как нижний сальник изготовлен из PTFE материала, если клапан открыт слишком сильно, плоский ключ будет встроен в сальник, сильфонный клапан больше нельзя будет открывать и закрывать, и сильфон в сборе будет стучать до смерти, вызывая утечку среды по штоку клапана.

4. Удлинение и сжатие сильфонного клапана в соответствии с процессом определения линии может привести к утечке. Если растяжение или сжатие превышают предел, сильфон может быть поврежден, что приведет к разрыву шланга малой серии, нарушению герметичности. Поэтому необходимо увеличить предельное устройство для открытия и закрытия сильфонного клапана, чтобы сильфон во время работы клапана всегда расширялся и сжимался в пределах расчетного диапазона.



 Резюме

Уникальная конструкция сильфонного уплотнительного шарового крана и его эффективность для обеспечения герметичности операций делают его наиболее подходящим клапаном для широкого спектра применений, особенно для опасных материалов и там, где системная среда находится при высоких температурах. Долговечность, не требующие обслуживания операции и экономическая эффективность являются дополнительным преимуществом сильфонных клапанов.

NTGD Valve является профессиональным производителем сильфонных клапанов, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы.
