Что такое орбитальный клапан?

Орбитальный клапан – это разновидность шарового крана. В орбитальном клапане используется поворотно-наклонный механизм, который исключает истирание уплотнений. Затирание уплотнений является основной причиной выхода из строя такой арматуры, как шаровые краны, задвижки и пробковые клапаны. Эти клапаны имеют прочные уплотнения, изготовленные в основном из металла, что повышает их способность работать в сложных и агрессивных условиях. Орбитальные клапаны подходят для использования в изоляции счетчиков, поточных линиях, байпасах и блоках, переключении сушилок, аварийном отключении, разделении продуктов, изоляции нагнетания и всасывания, а также в других областях. Орбитальные клапаны используются в нескольких отраслях промышленности, таких как газовая, нефтяная, нефтехимическая и другие.

Рисунок: Орбитальный клапан.



Работа орбитального клапана

Орбитальные клапаны сконструированы с возможностью переключения и наклона, что помогает устранить трение уплотнений, которое является основной причиной износа шаровых кранов. В закрытом положении сердечник орбитального клапана автоматически прилипает к седлу. В этом положении клапан обеспечивает надежное перекрытие. Когда клапан начинает открываться, сердечник отклоняется от седла, позволяя потоку равномерно обтекать поверхность сердечника. Это помогает избавиться от локализованного высокоскоростного потока жидкости, который создает неравномерный износ седла в обычных шаровых кранах, пробках и затворах. Далее сердечник поворачивается для завершения открытого положения. Отсутствие истирания уплотнения при каждом закрытии и открытии помогает повысить низкий крутящий момент, простоту управления клапаном, а также долговечность и надежность работы клапана. При закрытии орбитального клапана поворот маховика начинает опускать шток. В штоке имеются прецизионные канавки, которые воздействуют на неподвижные направляющие штифты, заставляя сердечник и шток вращаться. При дальнейшем вращении маховика шток и сердечник поворачиваются на 90o без контакта сердечника с седлом. Последний поворот маховика механически заклинивает стержень вниз. Это помогает жестко прижать сердечник к седлу и закрыть поток жидкости.

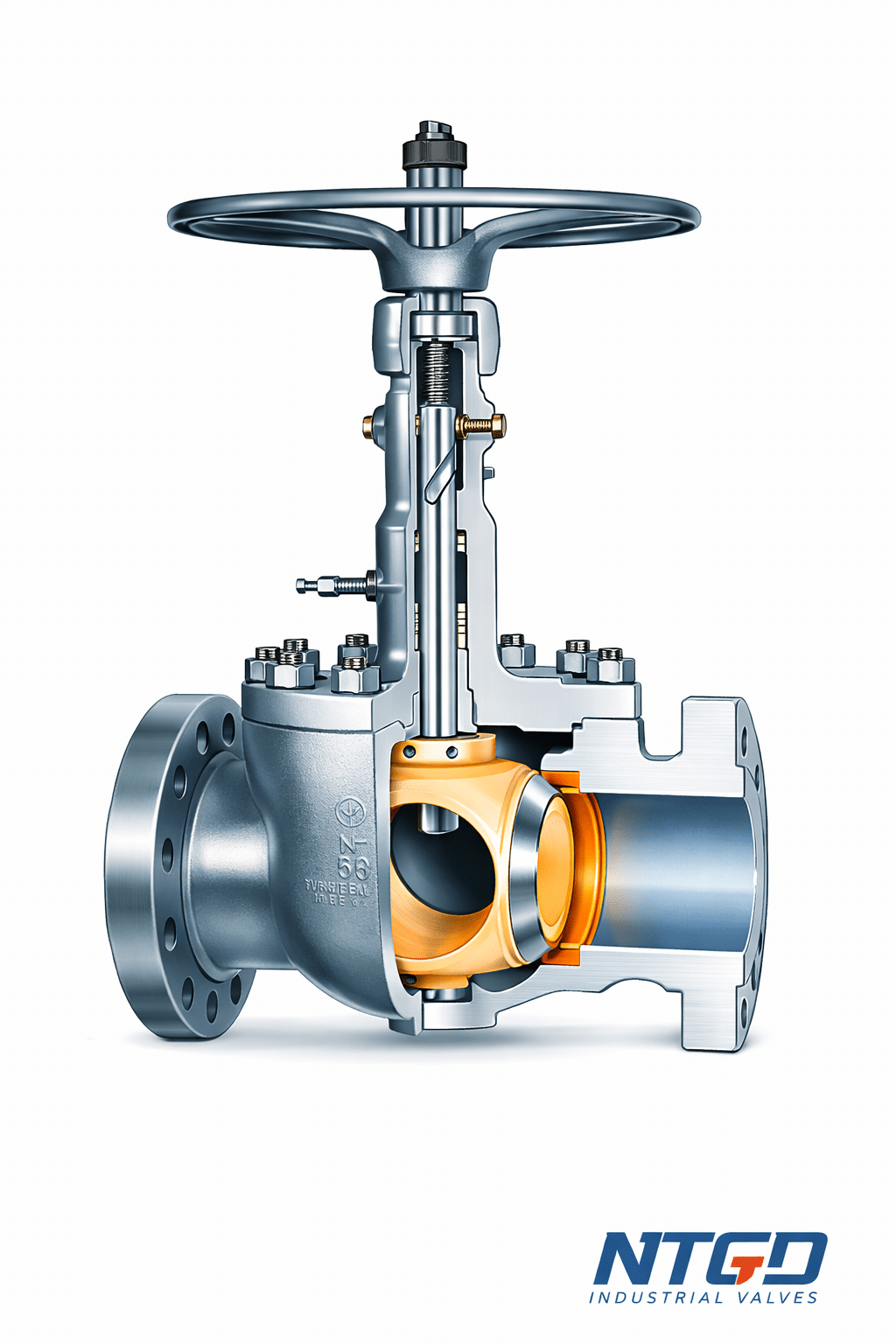

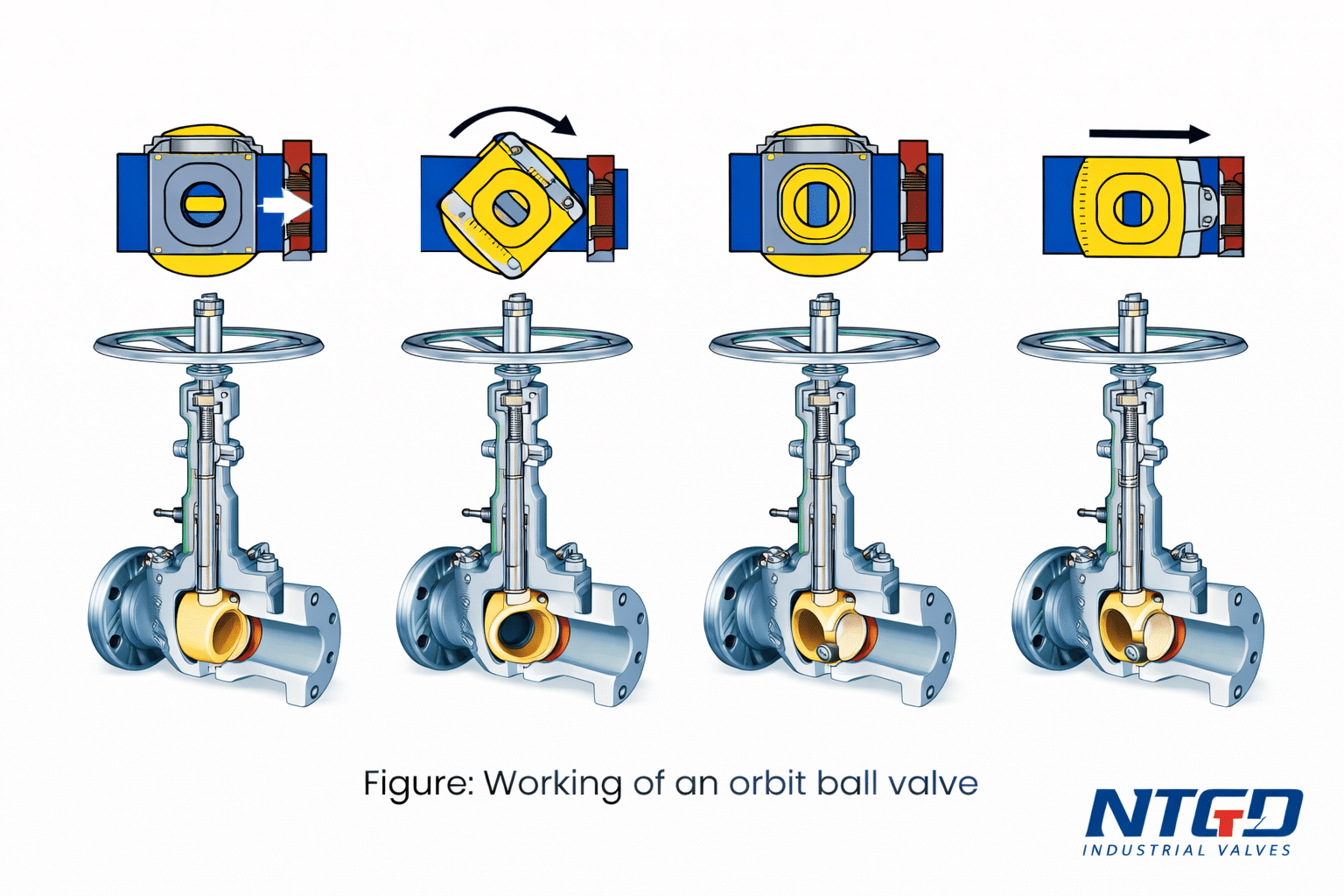

Рисунок: Работа орбитального шарового крана.



Типы орбитальных клапанов

Ручные орбитальные клапаны

Ручные орбитальные клапаны – это клапаны, в которых для управления потоком жидкости используется ручной привод. Как следует из названия, для работы этих клапанов не требуется питание извне, а для усиления управления потоком используется механизм ручного привода. Механизм такого клапана имеет ряд зубчатых колес, которые увеличивают выходной крутящий момент относительно входного крутящего момента, прилагаемого оператором клапана. Преимущество ручных орбитальных клапанов в том, что они недорогие, надежные и не нуждаются во внешнем источнике питания, таком как электричество или пневматика. Эти клапаны автономны, а поскольку для открытия/закрытия используется один и тот же маховик, оператору легко определить причину технической проблемы или ошибки. Однако ручные орбитальные клапаны не могут быть автоматизированы, поэтому ими необходимо постоянно управлять вручную. Это означает, что оператор должен быть доступен для контроля и наблюдения за бесперебойной работой клапана.

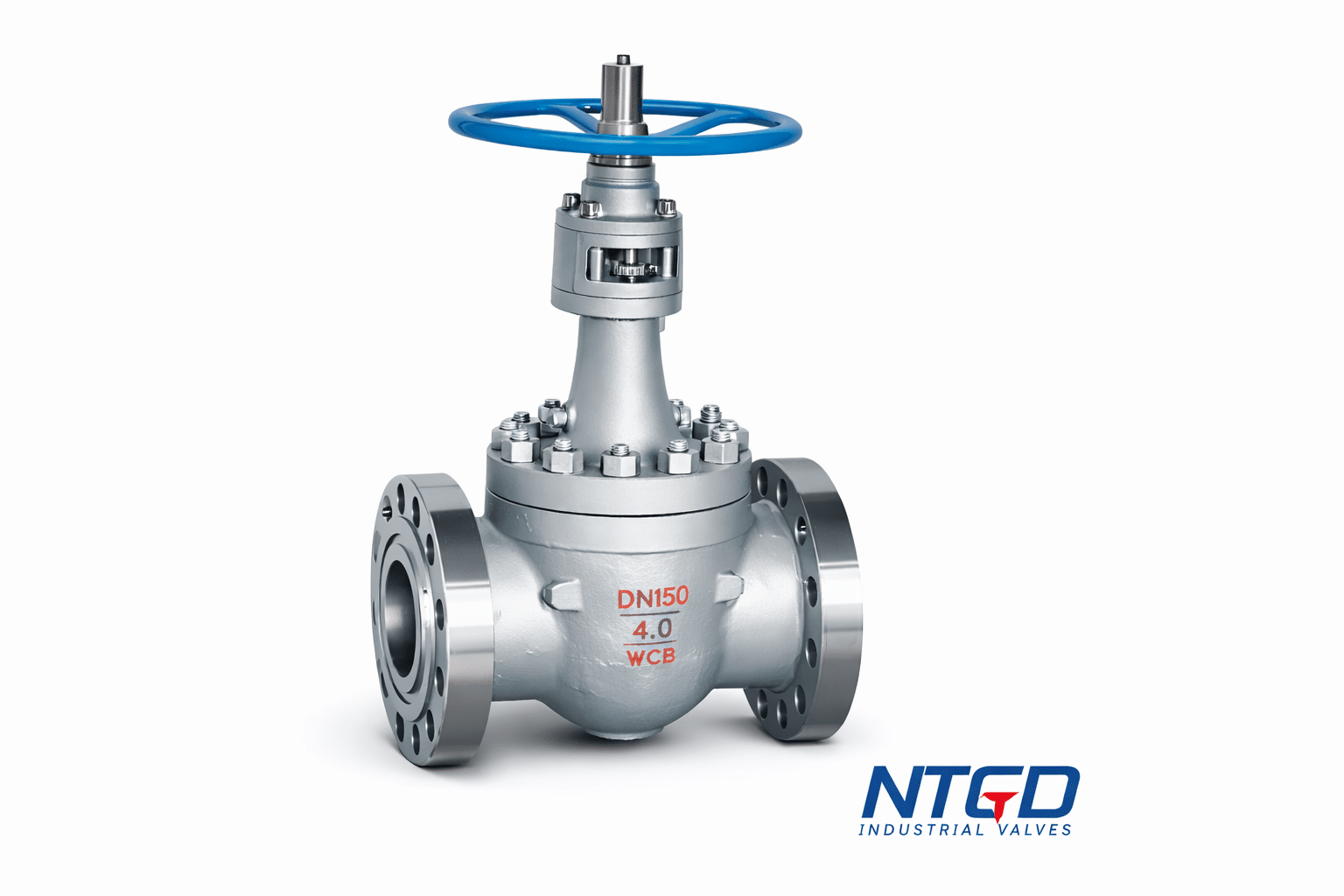

Рисунок: Ручной орбитальный клапан с маховиком для приложения крутящего момента.



Пневматические орбитальные клапаны

Пневматические орбитальные клапаны – это клапаны, в которых для работы орбитального клапана используется воздух под давлением. Эти клапаны работают за счет использования силы воздуха, который подается на мембрану или поршень, прикрепленный к штоку клапана. В отличие от ручных орбитальных клапанов, пневматические орбитальные клапаны могут быть полностью или полуавтоматизированными. Пневматические орбитальные клапаны являются наиболее распространенным типом орбитальных клапанов благодаря своей простой конструкции и надежности. Преимуществами пневматических орбитальных клапанов являются низкая стоимость, низкий риск возгорания, простота эксплуатации, простая и надежная конструкция. Однако эти клапаны плохо работают на низких скоростях.

Рисунок: Пневматический орбитальный клапан.



Электрические орбитальные клапаны

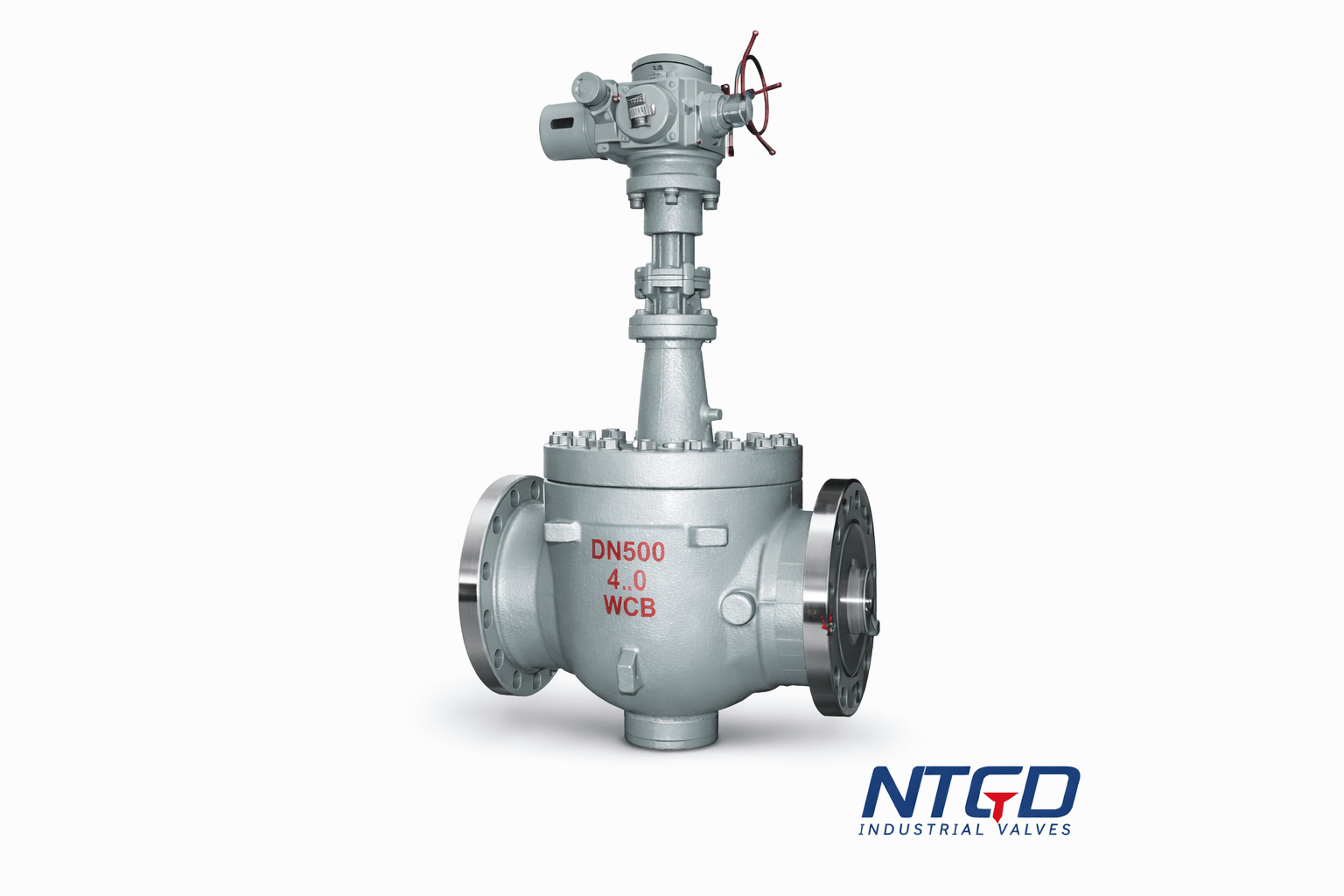

Электрические орбитальные клапаны – это клапаны, для работы которых используется электричество. Эти клапаны используют электродвигатели для преобразования электрической энергии в механическую энергию, необходимую для работы (открытия/закрытия) клапана. Электрические орбитальные клапаны универсальны, поскольку они могут открываться/закрываться автоматически, полуавтоматически или вручную. В орбитальных клапанах с электроприводом двигатель может работать в обоих направлениях. Это позволяет приводить шток клапана в движение с помощью шестерен. Преимущества электрических орбитальных клапанов в том, что они не нуждаются в жидкости или воздухе под давлением и могут создавать очень высокий крутящий момент для тяжелых условий эксплуатации. Однако эти клапаны очень дороги по сравнению с ручными и пневматическими орбитальными клапанами. Кроме того, электрические орбитальные клапаны пожароопасны и чувствительны к потере питания.

Рисунок: Электрический орбитальный клапан.



Гидравлические орбитальные клапаны

Гидравлические орбитальные клапаны – это клапаны, использующие жидкость под давлением для управления потоком жидкости. Гидравлическая жидкость, используемая в этих клапанах, представляет собой масло или воду. Давление жидкости вызывает движение поршня, который затем управляет потоком жидкости. Гидравлические орбитальные клапаны могут быть автоматическими или полуавтоматическими. Гидравлические орбитальные клапаны известны как более мощные по сравнению с пневматическими орбитальными клапанами того же размера. Эти клапаны могут обеспечить точное управление потоком жидкости и имеют незначительные потери энергии из-за несжимаемости жидкости. Однако гидравлические орбитальные клапаны требуют внешнего гидравлического насоса для усиления потока жидкости. Кроме того, эти клапаны могут пропускать гидравлическую жидкость, что может легко привести к пожару.



Особенности орбитальных клапанов

В орбитальных клапанах отсутствует трение между уплотнительными поверхностями

В этих клапанах используется наклонно-поворотный механизм, который исключает истирание уплотнения, являющееся основной причиной износа седел большинства шаровых кранов, пробковых кранов и задвижек.

Инъекционная упаковка

При техническом обслуживании в процессе эксплуатации материал для набивки штока может впрыскиваться через штуцер сальника, что позволяет полностью контролировать летучие выбросы.

Одноместная конструкция

Производители орбитальных клапанов проектируют этот клапан неподвижным, с одним седлом в обоих направлениях. Это помогает снизить вероятность возникновения защемленного давления между уплотнениями клапана.

Длительный срок службы

Производство орбитальных клапанов помогло устранить проблемные клапаны, поскольку в этих клапанах используются конструкции, повышающие эксплуатационные преимущества, что приводит к снижению затрат на остановку и владение оборудованием.

Орбитальные клапаны улучшают оптимальный поток

Уменьшенные или полные отверстия в орбитальных клапанах обеспечивают высокий коэффициент расхода. Это повышает эффективность перекачки и снижает проблемы эрозии.

Конструкция с верхним входом

В клапанах Orbit используется конструкция с верхним входом, что помогает при ремонте, внутритрубной проверке, а после сброса давления упрощает техническое обслуживание.



В орбитальных клапанах используются двойные направляющие штока

Эти клапаны изготовлены из жестких пазов штока и прочных направляющих штифтов для управления поворотом и подъемом штока клапана.

Самоочистка

Когда сердечник наклоняется в сторону от седла перед вращением, это немедленно вызывает круговой поток вокруг поверхности сердечника. Поток жидкости смывает любые инородные частицы с седла без высокоскоростного, локализованного эрозионного потока.

Для его работы требуется низкий крутящий момент

Производители орбитальных клапанов разрабатывают эти клапаны так, чтобы они работали без притирания уплотнений, что позволяет им легко вращаться с небольшим крутящим моментом.

Орбитальные клапаны устойчивы к износу

Клапаны Orbit изготавливаются с жесткой поверхностью из полированного материала, что помогает им работать в суровых условиях без потери целостности уплотнения.

Компоненты орбитального клапана

Орбитальный клапан состоит из нескольких компонентов, как показано на рисунке ниже. Некоторые из этих компонентов рассмотрены ниже.

Корпус клапана

Корпус клапана – это внешний корпус орбитального клапана. Он используется для размещения внутренних компонентов орбитального клапана. Корпус клапана должен быть прочным, чтобы выдерживать высокое давление, связанное с протекающей жидкостью. Для изготовления корпуса клапана используются такие материалы, как нержавеющая сталь, латунь и углеродистая сталь.

 Капот

Это деталь орбитального клапана, используемая для покрытия корпуса клапана. Эта деталь присоединяется к корпусу клапана с помощью гаек и болтов или с помощью винтов. При установке орбитального клапана внутренние компоненты помещаются в корпус клапана, а затем к корпусу присоединяется крышка.

Стебель

Шток – это прочный компонент, изготовленный из металлических материалов, например, стали. Он используется для соединения внешнего механизма управления с внутренним механизмом клапана. Короче говоря, шток соединяет орбитальный клапан с приводом.

Упаковка

Набивка – это уплотнение, удерживаемое вокруг штока для предотвращения выхода жидкости.

Привод

Привод в орбитальном клапане – это источник энергии для открытия/закрытия клапана. Привод может быть ручным, пневматическим, электрическим или гидравлическим.

Противопожарная прокладка

Это прокладка, используемая для защиты клапана от возгорания, особенно когда клапан используется для работы с легковоспламеняющимися продуктами, такими как нефть. Прокладки изготавливаются из материалов, препятствующих возгоранию, таких как графит.

Подшипники

Подшипники используются для поддержки вала орбитального клапана от нагрузок, обеспечивая низкий рабочий момент, а также уменьшая износ. Подшипники изготавливаются из прочных материалов, таких как нержавеющая сталь, чтобы они могли выдерживать внутренний вес компонентов и внутреннее давление.

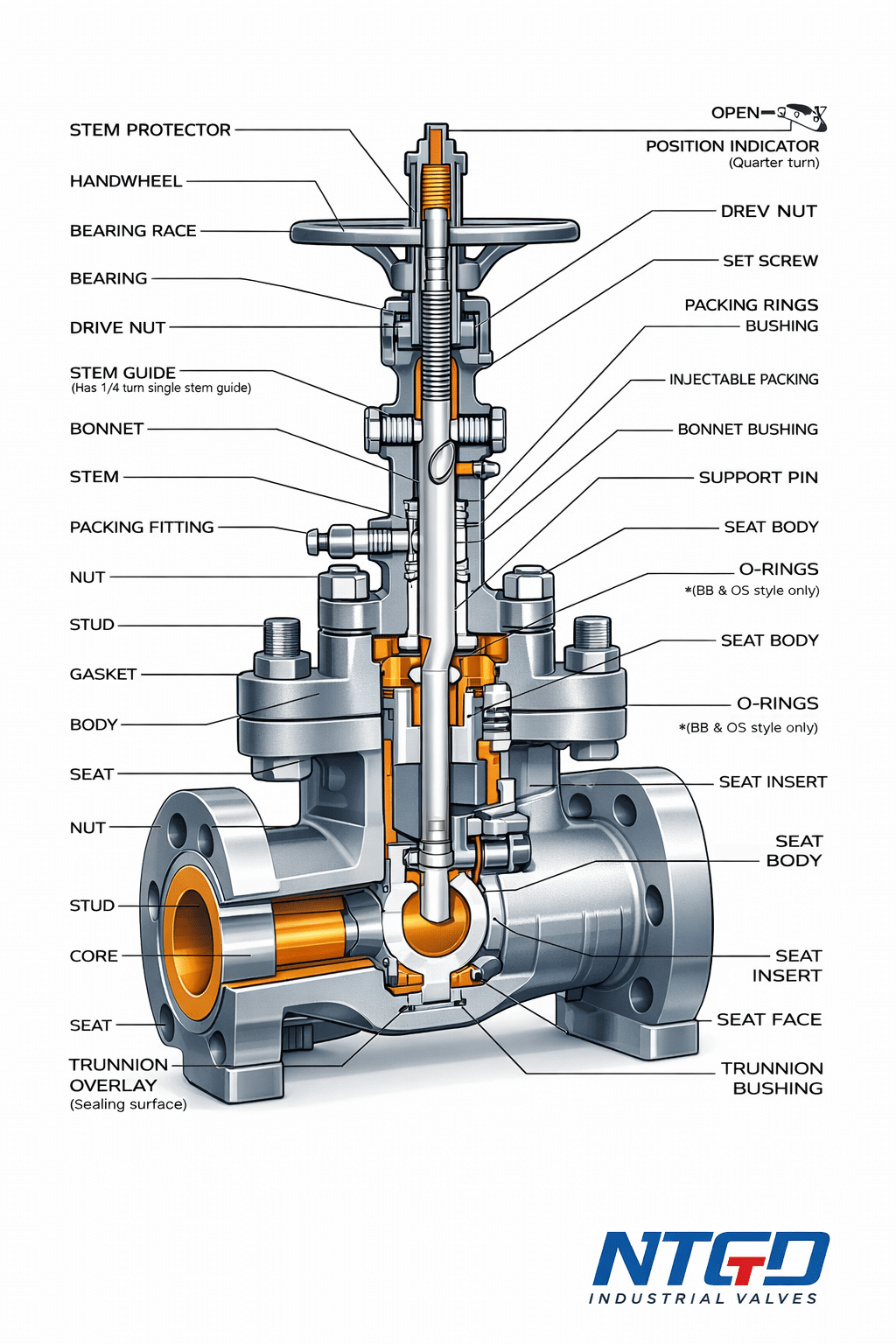

Рисунок: Компоненты орбитального клапана.



Что следует учитывать при выборе/покупке орбитального клапана?

Номинальное давление

Производители орбитальных клапанов изготавливают клапаны различной прочности, чтобы выдерживать различные уровни давления. Поэтому при выборе орбитального клапана сначала узнайте, какому давлению будет подвергаться клапан. Это можно определить, исходя из того, какое давление будет иметь рабочая среда. Если сила давления среды превышает прочность клапана, орбитальный клапан будет поврежден или травмирует оператора клапана.

Диапазон температур

Орбитальные клапаны могут работать в широком диапазоне давлений. Однако производители орбитальных клапанов разрабатывают клапаны с определенным диапазоном рабочих температур. Перед покупкой орбитального клапана очень важно знать минимальную и максимальную температуру, которую будет иметь рабочая среда. Высокие температуры могут повредить клапан. Очень низкие температуры могут привести к замерзанию клапана.

Источник питания для орбитального клапана

Для открытия и закрытия орбитального клапана требуется определенная мощность, чтобы обеспечить вращательное действие для закрытия или открытия клапана. Источник энергии определяет используемый привод. Поэтому выбирайте орбитальный клапан в зависимости от доступной мощности: ручной (с ручным управлением), электрический, пневматический или гидравлический привод.

Условия окружающей среды

В этом случае клапан может подвергаться воздействию условий, которые могут повлиять на его работу, таких как горячие/холодные температуры и агрессивные среды. Горячая среда может повредить клапан или вызвать пожар, если он работает с легковоспламеняющимися продуктами, такими как нефть. Очень низкие температуры могут привести к замерзанию. Коррозионный материал может повредить внешние компоненты клапана – винты, гайки и болты, ослабляя корпус клапана.

Вес и поддержка

Важно учитывать вес орбитального клапана и его опоры. Некоторые клапаны очень тяжелые, и это может оказать сильное давление на другие компоненты оперения и в конечном итоге разрушить их.

Размер клапана

Знание размера клапана очень важно, так как это поможет приобрести орбитальный клапан, который легко впишется в другие компоненты трубопровода. Это также гарантирует, что орбитальный клапан не заденет другие компоненты трубопроводной системы или не вызовет необходимость изменения трубопроводной системы.

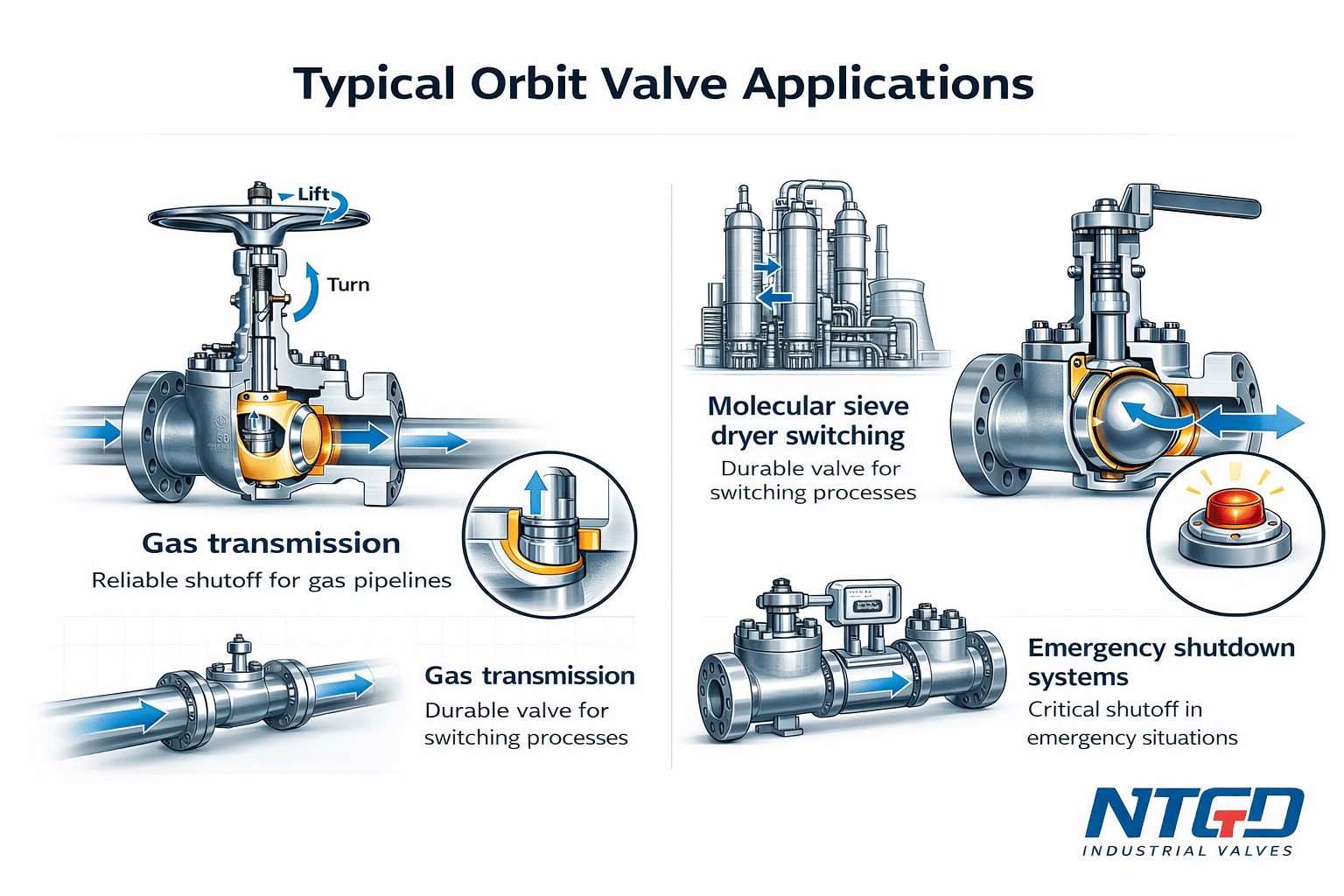

Применение орбитальных клапанов

  • Клапаны Orbit используются для контроля нефтепродуктов, так как в них применяются огнестойкие прокладки.
  • Эти клапаны используются в химической промышленности.
  • Они используются в чистом водоснабжении.
  • Орбитальные клапаны используются при добыче нефти и газа.
  • Эти клапаны используются для работы с вязкими жидкостями.
  • Эти клапаны используются в фармацевтической промышленности.
  • Орбитальные клапаны используются в сушильных установках с кротовым ситом.



Преимущества орбитальных клапанов

  • Орбитальные клапаны не подвержены истиранию седла.
  • Эти клапаны имеют простую конструкцию, что облегчает их ремонт.
  • Эти клапаны не имеют утечек, что снижает потери и загрязнение окружающей среды.
  • Клапаны Orbit устойчивы к коррозии.
  • Клапаны Orbit могут использоваться в горячих или теплоносителях.
  • Их можно использовать при аварийном отключении.
  • Эти клапаны имеют конструкцию с верхним входом, что облегчает доступ к осмотру для ремонта.
  • Клапаны Orbit устойчивы к истиранию.
  • Клапаны Orbit могут управляться с помощью различных приводов в соответствии с предпочтениями заказчика.
  • Орбитальные клапаны являются самоочищающимися.
  • Эти клапаны имеют широкий диапазон рабочих температур от -104°C до 427°C.



Недостатки орбитальных клапанов

  • Орбитальные клапаны являются дорогостоящими по сравнению с другими клапанами.
  • Орбитальные клапаны используются в критических областях применения, где требуется выполнение операций в соответствии с инструкциями производителя, чтобы избежать нанесения фатального ущерба окружающей среде, например, клапаны, используемые в нефтяной промышленности.



Поиск и устранение неисправностей орбитальных клапанов

Структурное разрушение

  • Ручка сломана. Это может произойти из-за замороженных движений или внешнего воздействия. Определите и устраните источник проблемы.
  • Стержень сломан. Это может быть вызвано внешним ударом или замороженными движениями. Проверьте критерии решения проблемы замороженных движений и причину поломки при ударе.
  • Сломалось торцевое соединение. Это может произойти из-за несоосности или внешнего воздействия. Убедитесь, что выравнивание системы идеально.

Тело сломано

  • Перекос системы. Убедитесь, что система правильно выровнена.
  • Повышенное внутреннее давление. Убедитесь, что внутреннее давление соответствует рекомендациям производителя орбитального клапана.
  • Химическое воздействие. Убедитесь, что химическое вещество, воздействующее на орбитальный клапан, совместимо с внутренними материалами клапана, чтобы избежать воздействия на клапан.

Затруднения при закрытии или открытии клапана

  • Внутренняя непроходимость; скопление частиц или отложений. Снимите орбитальный клапан для проверки на наличие мусора, твердых частиц или отложений растворителя. Очистите эти материалы и снова установите клапан.

Внутренняя утечка

  • Термическое повреждение. Это может привести к деформации орбитального клапана. Проверьте рабочий диапазон температур орбитального клапана, а также внешние источники тепла, возникающие при проектировании системы.

Орбитальный клапан не перекрывается

  • Неправильное направление вращения. Проверьте направление закрытия клапана в соответствии с инструкциями производителя.
  • Автоматика имеет неисправность. Для автоматических орбитальных клапанов это может быть связано с неисправным приводом. Если это полуавтоматический клапан, используйте ручную систему для перекрытия клапана. В противном случае вызовите технического специалиста для работы с приводом.



Резюме

Орбитальные клапаны – это клапаны, в которых используется поворотно-откидной механизм открытия/закрытия. Эти клапаны очень выгодны по сравнению с другими клапанами, поскольку в них используется механизм, исключающий истирание уплотнений, которое является основной причиной выхода из строя таких клапанов, как задвижки, пробковые и шаровые краны. Производители орбитальных клапанов изготавливают их из прочных материалов, которые делают их устойчивыми к абразивным и коррозионным материалам. Орбитальные клапаны можно классифицировать по типу используемого привода: ручные орбитальные клапаны, пневматические орбитальные клапаны, гидравлические орбитальные клапаны и электрические орбитальные клапаны. Производители орбитальных клапанов используют общие принципы проектирования орбитальных клапанов, благодаря чему эти клапаны имеют одинаковый принцип работы и характеристики. Особенности орбитальных клапанов – это односедельная конструкция, отсутствие трения между поверхностями седел, самоочистка, конструкция с верхним входом, низкий крутящий момент при работе из-за отсутствия трения, износостойкость и устойчивость к истиранию. Такие характеристики дают орбитальным клапанам преимущества перед другими традиционными клапанами, такими как шаровые краны, задвижки и пробковые клапаны. Эти клапаны используются в различных отраслях промышленности, таких как нефтегазовая, нефтяная, химическая, водоснабжение и др. Как всегда, несмотря на то, что эти клапаны обладают превосходными характеристиками и преимуществами, их производство и приобретение обходится недешево.
