Шиберный клапан

» Шиберный клапан

Шлюзовой клапан

CATEGORY AND TAGS:
Шиберный клапан

※ Устойчивый клин
※ Диапазон размеров: NPS 2 - NPS 24
※ Классовый диапазон: PN10/16/150LB
※ Design STD..: DIN 3352
※ Производитель и поставщик шлюзовых клапанов

enquiry
  • Specifications

Затвор, который регулирует шлюз, представляет собой клапан, известный как шлюзовой клапан. Эти затворы предназначены для герметизации в одном направлении и обычно используются для регулирования уровня воды и потока в потоках и каналах. Шлюзовая задвижка также может использоваться на очистных сооружениях.

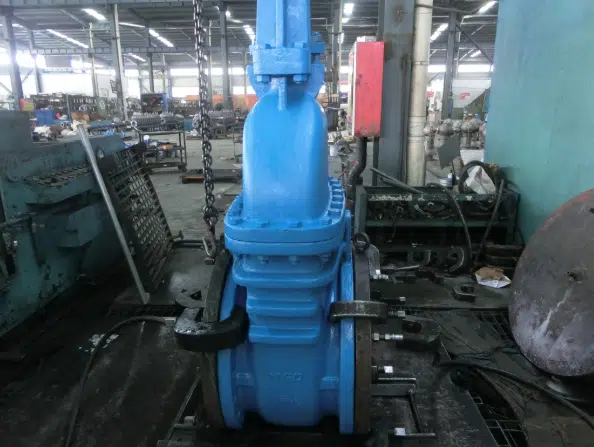

Шлюзовой клапан



Что такое шлюзовой клапан?

Задвижка или шлюзовая задвижка описывается как клапан, использующий задвижку или клиновидный диск, который скользит перпендикулярно к потоку жидкости в или из трубопровода. Когда задвижка полностью открыта, диск задвижки полностью отделен от потока. Это практически не создает противопоставления потоку. Благодаря этому при движении жидкости через задвижку происходит очень незначительное снижение давления.

Шлюзовая задвижка является распространенным типом клапана, который используется в технологических установках для обработки шламов. В процессе эксплуатации эти клапаны либо полностью открываются, либо полностью закрываются.

Шлюзовые задвижки не могут использоваться для дросселирования, так как с их помощью невозможно достичь точности. Высокая скорость потока в частично открытом клапане может привести к эрозии поверхности диска и седла, а также вызвать вибрацию и шум.



Как работает шлюзовой клапан?

Шлюзовая задвижка управляется подъемной задвижкой или клином, так что поток воды может перемещаться без препятствий. Верхний конец штока имеет колесо с ручным управлением или двигатель, который поднимает и опускает ворота, а нижний конец имеет круглую или клиновидную задвижку, чтобы препятствовать потоку воды. В ней используется шток с резьбой, поэтому клапан должен поворачиваться несколько раз, чтобы перейти из открытого положения в закрытое, и наоборот, чтобы остановить забивание водой.

  • Существует в основном два основных типа шпинделя, которые используются для поднятия затвора в шлюзном клапане.
  • Поднимающий шпиндель типа клапана: В этом типе клапана шпиндель/шток соединен с затвором. Во время работы шпиндельный клапан не вращается с помощью маховика, а поднимается со шпинделем.
    Клапан с неподъемным шпинделем: В этой конструкции клапана шпиндель имеет резьбу, а затвор также имеет внутреннюю резьбу, где он крепится к шпинделю. Во время работы шпиндель клапана не поднимается со своего места, а вращается на своем месте, чтобы поднять затвор с помощью резьбы.

Размеры шлюзового затвора, как правило, совпадают с размерами главного затвора диаметром до 300 мм. Для больших диаметров размер клапана примерно на две трети меньше размера основных клапанов.

Клапаны монтируются в клапанную камеру, оснащенную колпачками или маховиками для работы. Способ открытия клапана может быть часовой или против часовой стрелки, обозначенный на внешнем конце шпинделя.



Где мы используем шлюзовой клапан?

Шлюзные задвижки обычно используются для перекрытия потока жидкости и не могут использоваться в качестве регулятора потока. В полностью открытом положении шлюзовой клапан не создает препятствий на пути потока, что приводит к очень малому сопротивлению потоку. При перемещении затвора размер открытого протока обычно изменяется нелинейным образом. Это указывает на то, что расход не изменяется при равномерном движении штока.   В зависимости от конструкции частично открытая задвижка будет колебаться под действием потока жидкости. Шлюзные клапаны часто используются для труб больших диаметров, так как они имеют легкую и простую конструкцию по сравнению с другими типами больших клапанов.

При высоком давлении трение может стать проблемой. Так как затвор под действием силы среды вынужден прижиматься к направляющему рельсу, управление клапаном становится более сложным. Большие задвижки часто оснащены байпасом, который управляется меньшим клапаном, так что давление может быть снижено при работе задвижки.



Установка и обслуживание шлюзового клапана

Шлюзовые задвижки очень просты в использовании и долговечны, если их установка производится надлежащим образом и техническое обслуживание производится с регулярными интервалами.

Установка шлюзового затвора.

  • Эти клапаны могут быть установлены в любой ориентации, но если необходимо использовать большой клапан, то он должен быть установлен в вертикальном положении, чтобы обеспечить легкий доступ для управления шлюзным клапаном.
  • Материал корпуса клапана, штока и диска должен быть проверен перед установкой.
  • Необходимо убедиться, что клапан не поврежден при транспортировке или хранении. Также перед установкой проверьте клапан на наличие мусора, ржавчины, оберточного материала и грязи.
  • Убедитесь, что фланцы и в трубе, и в клапане соответствуют друг другу, после этого подсоедините и отцентрируйте клапан. Вставьте болты и затяните их с равномерным давлением, чтобы обеспечить правильную герметизацию клапана между трубами.
  • По окончании монтажа попробуйте несколько раз запустить клапан, чтобы убедиться, что он находится в правильном положении и не сдвинулся с желаемого места во время монтажа.
  • Испытания шлюзового клапана должны быть проведены с помощью соответствующей процедуры, предоставленной производителем, чтобы убедиться в том, что клапан работает правильно и может без проблем справляться с рабочими параметрами.



Обслуживание шлюзового клапана.

Если клапан не используется регулярно, его необходимо эксплуатировать и обслуживать раз в месяц, чтобы убедиться в отсутствии засорения или износа. Перед этим убедитесь, что давление в системе сброшено и не находится под давлением. Чтобы снять задвижку для осмотра, необходимо снять крышку и шток. После этой проверки шлюзовая задвижка и направляющая на наличие повреждений или износа и после осмотра установите на место/замените детали.



Разница между шиберной задвижкой и штуцером

Шлюзные клапаны и задвижки в эксплуатации и использовании несколько отличаются друг от друга.  Задвижки могут быть хорошим вариантом для поточного уплотнения и применения в качестве осадка. Но когда это необходимо для управления потоком в шлюзе или потоке, задвижка является лучшим вариантом для вашего приложения.

NTGD клапан опыт производителя шлюзового клапана, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы
