Шаровой клапан

» Шаровой клапан

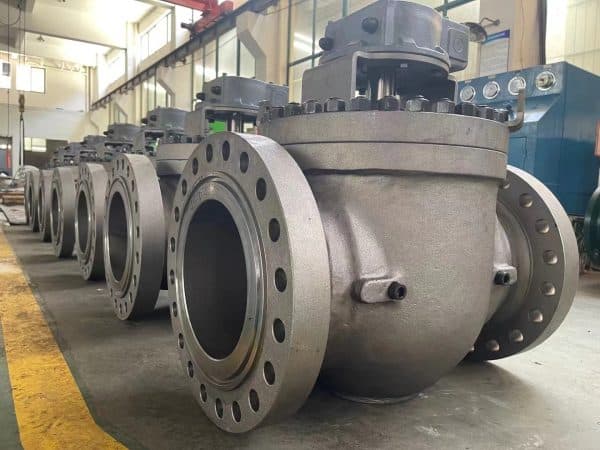

Верхний входной шаровой клапан

CATEGORY AND TAGS:
Шаровой клапан

※ Пожаробезопасный дизайн
※ Anti Blow Out Stem
※ Диапазон размеров: NPS 2 - NPS 28
※ Классовый диапазон: 150LB до 2500LB
※ Design STD..: API6D/ API608/ ISO17292
※ Лучший производитель входных шаровых кранов

CATALOGenquiry
  • Specifications

Верхние шаровые клапаны – это клапаны, собирающие шар с верхнего конца. Они довольно похожи на клапан глобус, у которого есть корпус и колпачок, за исключением того, что часть обрезки использует тип шара. Он состоит из одной сущности. Обычно верхние шаровые клапаны изготавливаются из чугуна. Поскольку он изготовлен из литья, для обеспечения отсутствия дефектов в процессе литья требуются определенные дополнительные испытания НКД. Верхние шаровые клапаны обычно используются в приложениях, требующих ограниченной разборки для обслуживания внутренних компонентов в линии. Также очень часто используются входы шаровых клапанов высокого давления, требующие постоянного обслуживания, такие как клапаны HIPPS (системы защиты высокой интегритетности от давления), и т. д. Преимущество верхнего входа шарового клапана заключается в его конструкции, которая позволяет ограниченное взаимодействие нитей, так что потенциальный путь утечки также может быть минимизирован.

Что такое верхний входной шаровой клапан?

Шаровые клапаны обычно используются в нефтепроводах и газопроводах, а также в нефтяной, перерабатывающей, нефтехимической, химической, металлургической, электрической, ядерной, пищевой и бумажной промышленности.

В связи с особенностями условий окружающей среды и условий эксплуатации процесса типичного шарового клапана недостаточно, и система требует высокой производительности. Используя верхнюю структуру ввода, не требуется удалять шаровой клапан из линии при обслуживании или замене седла, поэтому его легко проверить и обслужить.

В общем, верхняя конфигурация ввода изменяет местоположение седла с клина или резьбового седла снаружи. Однако внешний клин улучшает внешнюю точку утечки и снижает уплотнительную эффективность, тогда как резьбовое седло быстро разрушается в клапане большого диаметра, и срок службы сокращается. В связи с вышеуказанными условиями разработана последовательная структура верхнего ввода, при которой седло клапана состоит из внешнего кольца формы V, разработанного для углового контакта с управляющим стержнем, что снижает напряжение на управляющем стержне и контактной поверхности седельного клапана для максимизации срока службы. Кроме того, геометрия внешнего кольца формы V позволяет снять седло клапана с корпуса клапана при снятии седла клапана.

Как работает верхний шаровой клапан?

Шаровые клапаны имеют шар, который поддерживается снизу шпилькой. Когда скважина находится в направлении кондукта, клапан находится в открытом положении, позволяя жидкости протекать. Шток начинает опускаться, и из-за выточенных на нем каналов он поворачивается на 90°, заставляя шар повернуться так же. Затем некоторые каналы выточены прямыми, и шток не может просто опускаться.

В этом случае благодаря угловой поверхности шток приводит шар к нижней шпильке и седлу. Шар при этом касается седла только в этом положении, и во время остального движения давления нет.

Верхний шаровый клапан поставляется в двух основных конфигурациях:

Полнодиаметрный: Размер отделки такой же, как у трубопровода. В этом случае клапан идеален для прокладки пропускных каналов. Уменьшенный диаметр: Высота обрезки меньше размера трубопровода.

Типы верхнего шарового клапана.

Верхний шаровый клапан с трехопорной шпилькой

Верхний шаровый клапан с трехопорной шпилькой специально разработан и изготовлен для низкого крутящего момента и быстрой замены. Односоставное тяжелое тело обеспечивает легкий доступ к штоку и шару для ремонта на месте. Верхние шаровые клапаны с трехопорной шпилькой доступны в различных конфигурациях фланцевых или сварных концов различных размеров. Стандартными особенностями верхнего шарового клапана являются двойное блокирование и промывка, огнестойкое исполнение, экстренное введение уплотнителя, площадка монтажа ISO также зависит от производителей. Удлиненный шток/кожух для подземной эксплуатации также является стандартной альтернативой, предоставляемой верхним шаровым клапаном с трехопорной шпилькой.

Верхние плавающие шаровые клапаны

Верхние плавающие шаровые клапаны в основном используются для контроля жидкости в паре, кипении и других общих промышленных системах. Верхний плавающий шаровый клапан – это клапан с плавающим шаром в корпусе клапана, который смещается к нижнему течению и прочно прижимается к сиденью под средним давлением для обеспечения надежности уплотнения. Он имеет простую конструкцию, хорошую уплотнительную способность, но материал сиденья должен поддерживать уплотнительное давление, так как уплотнительное давление несет кольцо сиденья.

Каковы преимущества и особенности верхнего шарового клапана?

ВЕРХНИЙ ШАРОВЫЙ КЛАПАН в первую очередь используется в трубопроводах и промышленных системах и имеет верхний вход и функцию обслуживания линии. Он имеет множество преимуществ, таких как низкое сопротивление жидкости, простая конструкция, компактный объем, легкий вес, надежное уплотнение, легкость ремонта и управления, легкость открытия и закрытия, а также гибкость в открытии и закрытии.

Его основное отличие от стандартного шарового клапана заключается в том, что его можно обслуживать на трубопроводе даже без демонтажа с трубопровода. Для седла принята конфигурация заднего седла, а задняя часть держателя седла наклонена, чтобы избежать попадания примесей на заднее сиденье.

Односоставное тело используется для обеспечения адекватной прочности и жесткости при наивысшем оцененном рабочем давлении для корпуса. Внутренние компоненты клапана специально разработаны и выбираются для обеспечения стабильности во всех условиях эксплуатации. Достаточная толщина стенки полки и адаптация к высокопрочным соединительным болтам удобны для обслуживания клапана и способности поддерживать давление трубы.

Верхний шаровой клапан против бокового шарового клапана.

Эти концепции шаровых клапанов относятся к способу доступа к шару клапана и его внутренним компонентам, либо сбоку клапана, либо сверху клапана (верхний вход).

Конструкция верхнего входа используется, когда требуется повторное обслуживание встроенных операций на клапане. Это связано с тем, что верхние шаровые клапаны обеспечивают более быстрый и быстрый доступ к шару и обрезке клапана по сравнению с боковыми клапанами, которым требуется больше времени на ремонт и пространство для выполнения тех же операций.

Две конструкции шарового клапана можно отличить следующим образом:

Верхние шаровые клапаны обычно изготавливаются из чугуна; в то время как боковые шаровые клапаны изготавливаются из (прочного) сварного стального корпуса. Верхние шаровые клапаны включают монолитное исполнение (изготовлено из одной части); и боковые клапаны изготавливаются из двух или трех сборочных единиц. Верхние шаровые клапаны требуют больше неразрушающих испытаний, чем боковые шаровые клапаны из-за их литья; боковые клапаны проще устанавливать и собирать, чем верхние, что требует длительного времени обучения и мастерства для правильной работы. Верхние шаровые клапаны обычно дороже, чем боковые клапаны, и имеют более длинные сроки выполнения из-за литейных операций, используемых для производства корпуса.

Резюме:

Верхние шаровые клапаны в основном используются там, где требуется частое обслуживание клапана и седла. Он обеспечивает легкий доступ для обслуживания и ремонта, так как шар и седло внутри клапана могут обслуживаться сверху клапана и без разборки всего клапана с трубопровода. Компания Ntgd Valve является опытным производителем верхних шаровых клапанов, пожалуйста, не стесняйтесь обращаться к нам, если у вас возникнут вопросы.
