Шаровой клапан

» Шаровой клапан

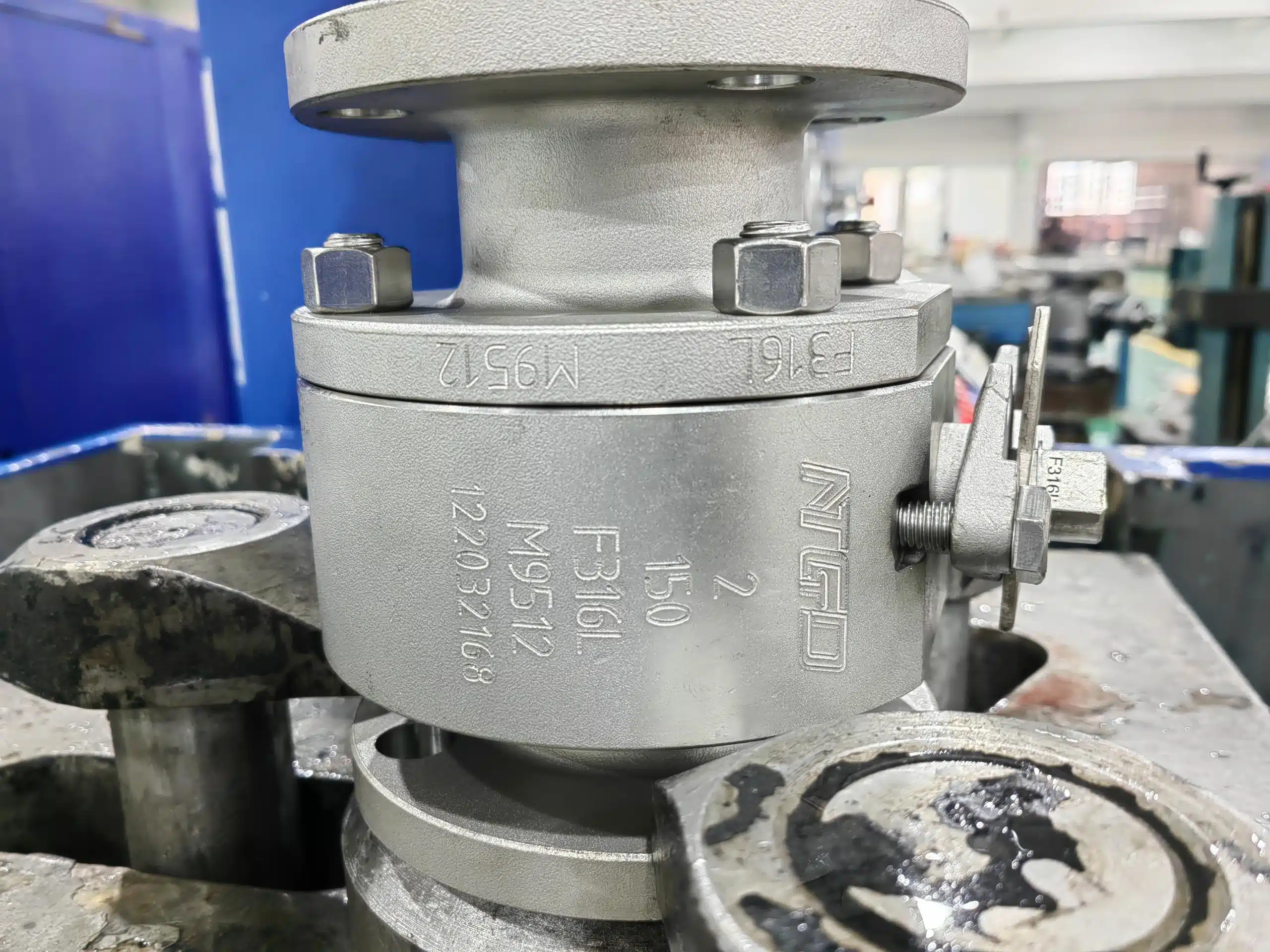

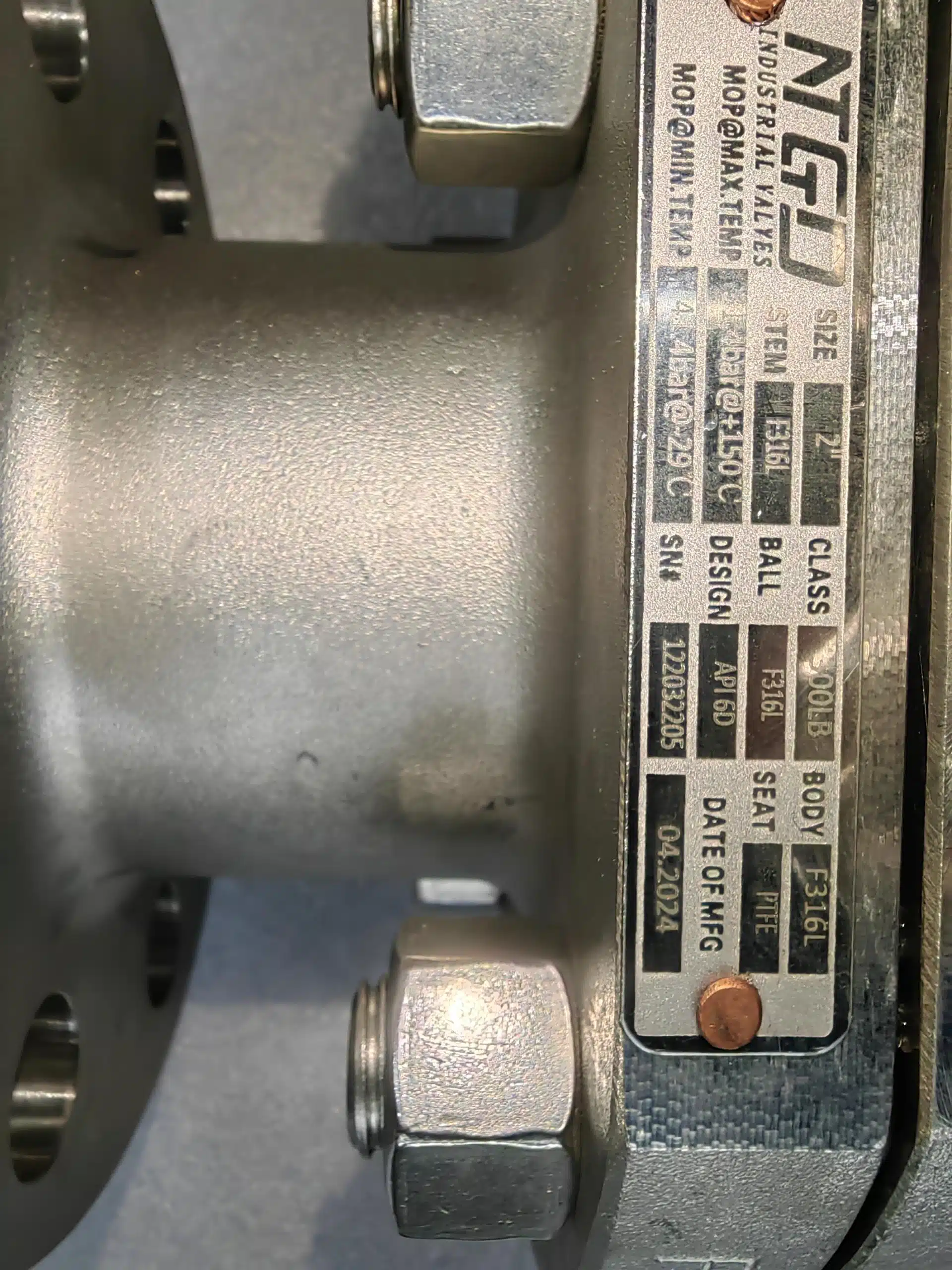

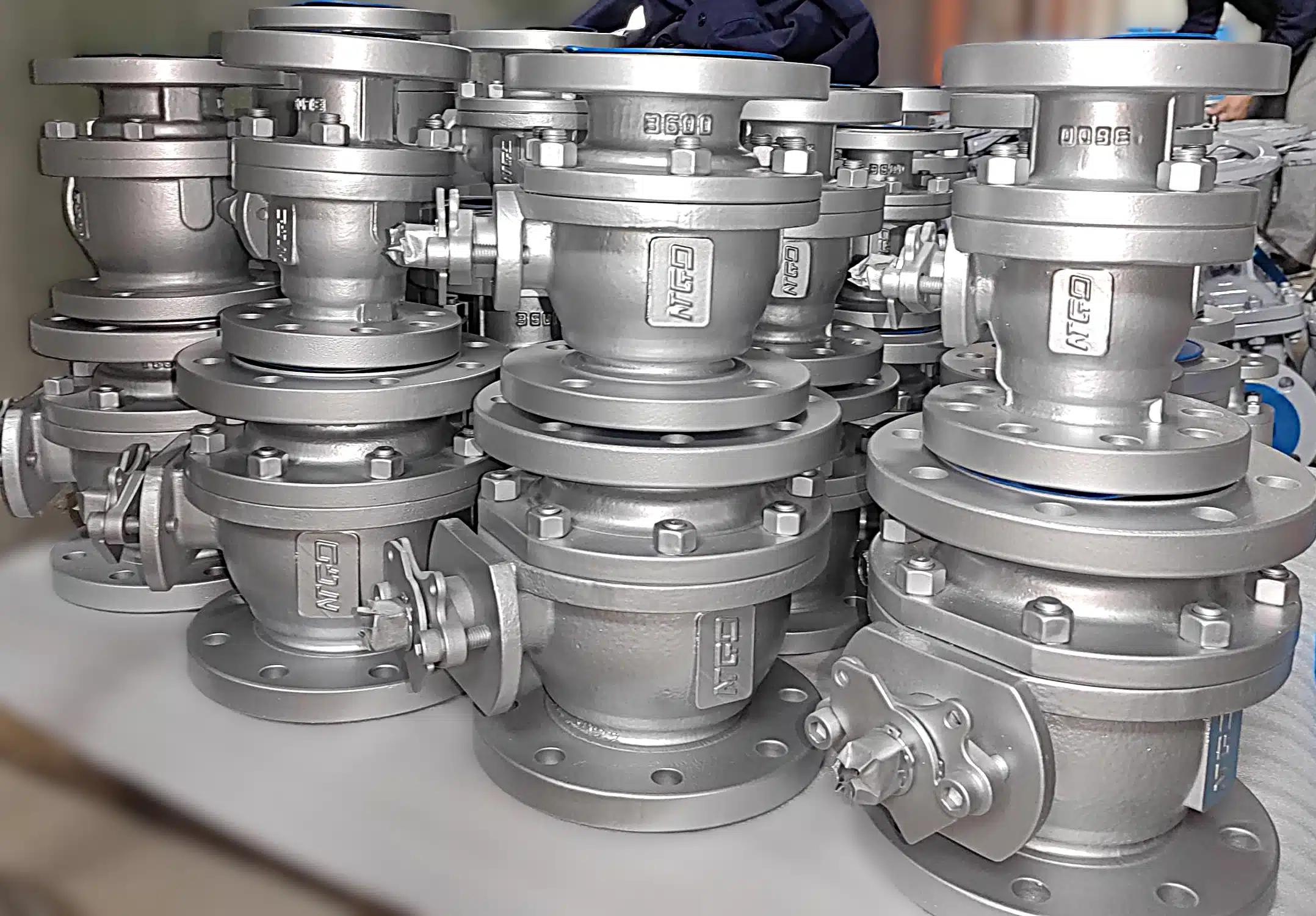

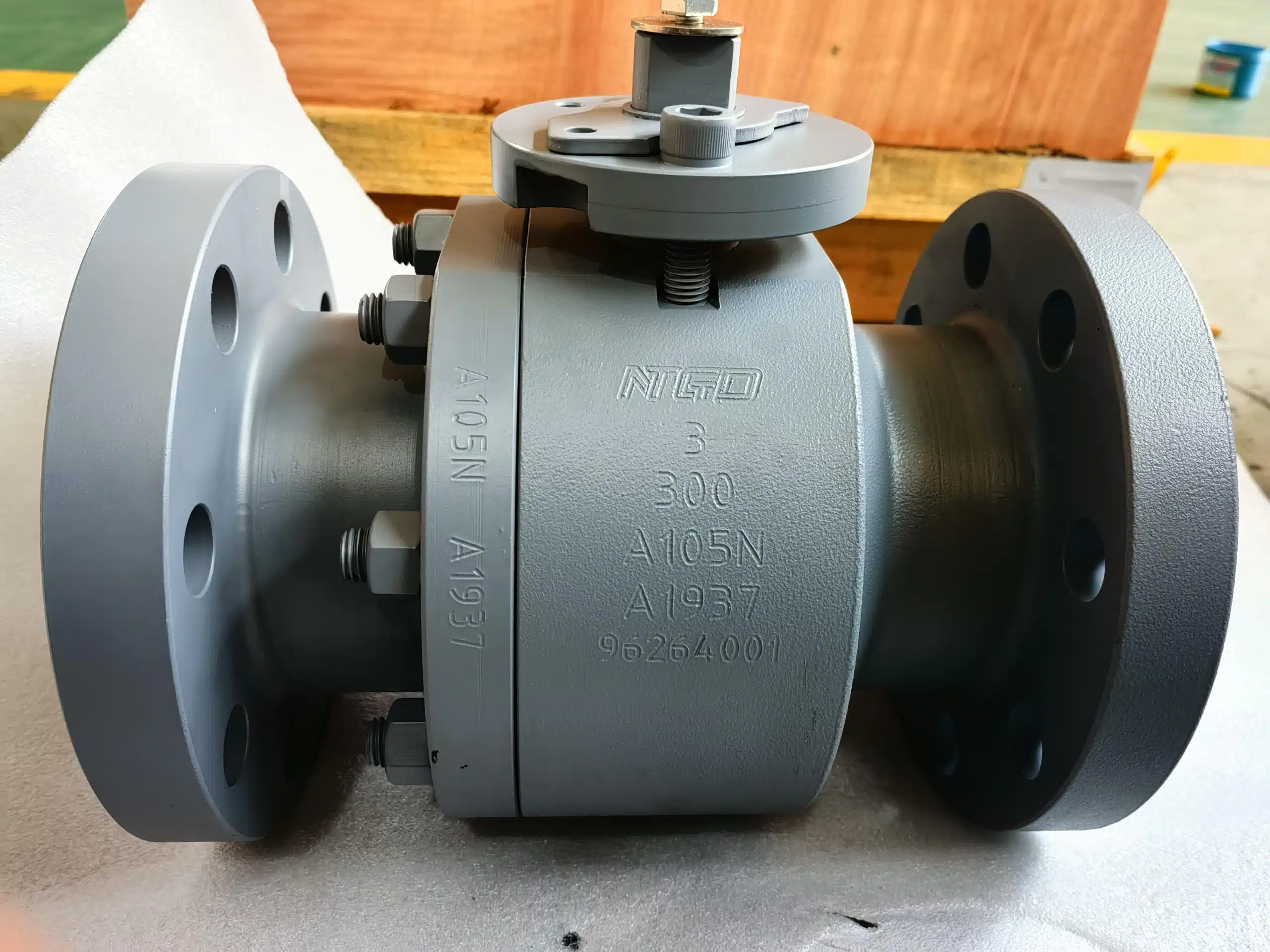

Плавающий шаровой клапан

CATEGORY AND TAGS:
Шаровой клапан

※ Пожаробезопасный дизайн
※ Антистатический прибор
※ Anti Blow Out Stem
※ Диапазон размеров: NPS 2 - NPS 8
※ Классовый диапазон: 150LB до 2500LB
※ Производитель и поставщик плавучих шаровых кранов

CATALOGenquiry
  • Specifications



1. Определение плавающего шарового крана

Как следует из названия, плавающий шаровой кран использует шар в качестве конструкции для закрытия поперечного сечения трубы и предотвращения потока жидкости. Теперь основной особенностью плавающего шарового крана является то, что шар не имеет структуры, которая его поддерживает, поэтому он остается подвешенным в жидкости и на месте за счет седла клапана.



Содержание

1. Определение плавающего шарового крана

2. Стандартный плавающий шаровой кран

3. Классификация плавающих шаровых кранов

4. Принцип уплотнения плавающего шарового крана

5. Особенности Структура

6. Варусные уплотняющие лягушки

7. За и против

8. Руководство по выбору

9. Резюме



2. Стандарты для шаровых кранов с наплавкой

a. Стандарт проектирования API 608 /API6D

b. Стандарт испытания API 598/API6D

c. Стандарт пожарной безопасности API 607

d. Стандарт толщины стенки ASME B16.34



3. Классификация плавающих шаровых кранов

a. Цельный плавающий шаровой кран

Однокомпонентный шаровой кран и фланцевая задвижка принадлежат к одному типу клапанов, между ними есть главное отличие – это закрывающий элемент. Очевидно, что цельная шаровая задвижка использует сферу, в которой вращается вокруг центральной линии корпуса, в то время как фланцевая задвижка открывает тип задвижки, поднимая блокирующую конструкцию при повороте рукоятки. Шаровой кран в основном используется в трубопроводе для отсечения, распределения и изменения направления потока среды. Также известный как интегральный шаровой кран, это новый тип клапана, который широко используется в последние годы.

b. Двухкомпонентный плавающий шаровой кран

Двухкомпонентный плавающий шаровой кран получил свое название от того, что состоит из двух частей, называемых левой и правой, которые соединены между собой резьбой и болтами или сваркой. Этот тип клапанов подходит для различных рабочих условий, таких как высокая температура и высокое давление.

c. Трехкомпонентный плавающий шаровой кран

Трехкомпонентный плавающий шаровой кран относится к плавающему шаровому крану, корпус которого состоит из трех частей слева направо. Эти части, как правило, представляют собой корпус и два капота. Как и в случае двухкомпонентного плавающего шарового крана, торцевые крышки, как правило, соединяются через резьбу и болты, приваривая их или прифланцовывая к трубе.



4. Плавающий шаровой кран Уплотнение принципе

Так как шарик плавающего шарового крана не ограничен никакими компонентами, то при закрытии крана среда выдавливается из одного конца вверх по течению) крана, шар может производить определенное смещение и плотно прижиматься к уплотнительной поверхности выходного конца (вниз по течению) крана, создавая тем самым уплотнение на выходе. Как показано на рис. 3

floating ball valve

5. Особенности Структура

a. Состояние клапана можно понять, взглянув на положение рукоятки. Если он пересекает трубопровод, это означает, что он закрыт, а если он находится вдоль трубопровода, это означает, что он открыт.

  floating ball valve sealing structurefloating ball valve composite seal

b. Неправильное использование клапана может быть предотвращено с помощью блокирующего устройства, как показано на графике.

floating ball valve closed position

c. Клапан поставляется с противотекучей конструкцией на штоке, и сальник может быть заменен в режиме онлайн.

                    (спецификации 2″-300Lb и выше)

На штоке клапана, смонтированном снизу, в корне штока имеется плечо вала. Внешний диаметр плеча вала больше, чем отверстие в штоке.



(спецификации на 2″-300LB меньше)

Смонтированный сверху стержень с сальниковой конструкцией, внутренний диаметр сальникового отверстия которого меньше диаметра плеча стержня.

d. Антистатическая конструкция больше подходит для легковоспламеняющихся и взрывоопасных сред.



Сухой клапан, напряжение постоянного тока не более 12 В, сопротивление не более 10Ω.

Поскольку наполнитель и подшипник влияют на проводимость, между штоком клапана и корпусом клапана, а также между штоком клапана и шариком предусмотрены антистатические компоненты, такие как пружины из нержавеющей стали и шарики из нержавеющей стали.

e. Пожаробезопасная конструкция

① Седло клапана (шар и корпус клапана)

valve seat  valve seat close

Седло клапана окружено с трех сторон, а сбоку рядом с проточным каналом образуется огнеупорная уплотнительная кромка, которая может сыграть роль аварийного уплотнения после того, как седло клапана сгорит.

② средний фланец (корпус и капот клапана)

medium flange

Она герметизирована с помощью спиральной графитовой огнеупорной прокладки из нержавеющей стали, а в конструкции используется контакт металл – металл.

③ Упаковка (шток и корпус)

Он принимает мульти-кольцо графитового сальника для уплотнения, так как графитовое сальниковое уплотнение может предотвратить утечку среды.



6. Различные формы уплотнения подходящие для различных условий работы

a. Композитное уплотнение



– Седло клапана поставляется как с верхней, так и с нижней стороны клапана, а седло клапана встраивается в корпус клапана с помощью специального пресса.

– Он опирается на эластичность седла клапана для обеспечения начального предварительного натяга.

– Седло с верхней и нижней стороны клапана полностью симметрично и не имеет ограничений по направлению монтажа. Это двухходовой клапан.

– Он в основном используется для приложений с условиями работы ниже 150 ℃ (специальный материал может достигать 250 ℃).

– Он обладает преимуществами гибкой работы и надежной герметизации.

– К часто используемым мягким уплотнительным материалам относятся: PTFE, RPTFE, NYLON, PPL, PEEK и др.

b. Металлическое твердое уплотнение

– На верхней стороне клапана находится седло в сборе, а уплотнительная поверхность покрыта твердым сплавом. Входящая сторона корпуса клапана непосредственно приваривается.

– Седло с верхней стороны клапана обеспечивает необходимое начальное удельное давление уплотнения для клапана, седло с нижней стороны играет основную уплотнительную роль, а клапан имеет ограниченное направление монтажа.

– Эти уплотнения в основном используются в условиях работы, которые включают в себя высокую температуру, наличие частиц, пыли, навозной жижи и т.д.

– Он имеет преимущества высокой температуры, высокого давления, износо- и эрозионностойкости, в то же время является надежным уплотнением.

– Обычным материалом для покрытия поверхности является цементированный карбид стеллита.

c. Мягкое уплотнение

– Два компонента седла клапана поставляются как с верхней, так и с нижней стороны клапана. Каждый компонент седла клапана состоит из седла клапана, кольца седла клапана и уплотнительного кольца. Кольцо седла клапана фиксируется в седле клапана уплотнительным кольцом, а уплотнительное кольцо расположено между седлом клапана и уплотнительным кольцом типа корпуса клапана. Седло клапана и корпус клапана, с одной стороны, герметизированы, с другой стороны, это может обеспечить начальное предварительное натяжение клапана.

– Два седла клапана полностью симметричны, клапан не имеет ограничений в направлении установки и является двусторонним клапаном.

-Металлическое уплотнение является первичным уплотнением, которое используется для отсечения большей части среды и блокирования попадания частиц примесей в среду от мягкой уплотнительной поверхности. Мягкое уплотнение является вторичным уплотнением, которое используется для полного блокирования среды.

– Эти уплотнения в основном используются в тех случаях, когда рабочие условия включают в себя наличие частиц, пыли, навозной жижи и других сред при нормальной температуре (ниже 150 ℃).

– Он обладает преимуществами гибкой эксплуатации, износостойкостью и эрозионной стойкостью, длительным сроком службы и является надежным типом уплотнения.

– Материалом, используемым для мягких уплотнений (кольцо седла клапана), как правило, является тип резины.



7. Плавающий шаровой клапан Плюсы и минусы

Преимущества шарового крана:

– Сопротивление жидкости малое, а коэффициент сопротивления равен коэффициенту сопротивления отрезка трубы той же длины.

– Он имеет простую конструкцию, небольшой размер и легкий вес.

– Он герметичен и надежен. В настоящее время самым широко используемым материалом уплотнительной поверхности шарового крана является пластмасса, которая имеет хорошие уплотнительные характеристики и широко используется в вакуумных системах.

– Он прост в эксплуатации с быстрой скоростью затвора. Вращение от полностью открытого до полностью закрытого положения длиной до 90 [градусов], для облегчения дистанционного управления.

Недостатки шаровых кранов:

– Уплотнительная поверхность сферы может быть очень легко повреждена, и она не подходит для применения в условиях работы, где среда содержит частицы.

– Клапаны с мягким уплотнением непрактичны для условий высокой температуры и высокого давления.

– Клапаны с жёстким уплотнением требуют больших усилий уплотнения и высокого крутящего момента для создания защитного барьера.



8. Направляющая выбора плавающего шарового крана

a. Магистральный трубопровод для транспортировки нефти и природного газа должен быть чистым и должен быть заглублен под землей. Для заглубленных трубопроводов рекомендуется выбирать шаровые краны с полным диаметром в сварном или фланцевом исполнении. Для патрубков трубопроводов рекомендуется выбирать фланцевые соединения или сварные соединения с полным или уменьшенным диаметром шарового крана.

b. Для трубопроводов и оборудования для хранения нефтепродуктов рекомендуется использовать шаровые краны с фланцевыми соединениями.

c. Для городских газопроводов и газопроводов природного газа на выбор предлагается плавающий шаровой кран с фланцевым присоединением и с внутренним присоединением.

d. В металлургической системе трубопроводов для транспортировки кислорода следует использовать кислородные клапаны с сильным деалифатическим действием.

e. При работе с жидкостями при очень низких температурах рекомендуется выбирать низкотемпературный шаровой кран с крышкой клапана.

f. Трубопроводная система установки каталитического крекинга установки нефтепереработки может использоваться с шаровым краном с подъемной штангой.

g. В оборудовании и трубопроводных системах агрессивных сред, таких как кислоты и щелочи, применяемых в химической промышленности, в качестве седловых колец целесообразно выбрать шаровые краны из нержавеющей аустенитной стали с политетрафторэтиленом.

h. Шаровые краны с уплотнением “металл-металл” могут использоваться в системах трубопроводов или устройствах, работающих при высоких температурах в металлургических системах, системах электроснабжения, на нефтехимических заводах и в системах городского теплоснабжения.

i. При необходимости регулировки расхода можно выбрать червячный редуктор, пневматический или электрический регулировочный шаровой кран с V-образным отверстием.



Резюме

Поскольку на рынке существует множество различных типов клапанов, важно понимать, какие различия они должны быть в состоянии выбрать тот, который лучше всего подходит для конкретного применения.

Плавающие шаровые клапаны представляют собой тип шарового крана, где система закрытия остается подвешенной, что означает, что она имеет очень простую конструкцию и эксплуатацию, поэтому она может быть использована для приложений, где наиболее важными факторами являются скорость, чтобы открыть или закрыть поток, легкость изменения направления такого потока или простой монтаж.

Если присутствуют более сложные требования, такие как более высокая устойчивость к жестким условиям окружающей среды, высоким температурам и высоким давлениям, следует рассмотреть другие конструкции. Возможно, лучше было бы использовать двух- или трехкомпонентную конструкцию, в то время как учет типа уплотнения является еще одним важным фактором, влияющим на принятие решения в этих случаях.

Следуя вышеизложенным рекомендациям, выбор не должен быть серьезной проблемой. Тем не менее, при возникновении сомнений рекомендуется проконсультироваться с производителем клапанов NTGD, который является профессиональным производителем плавающих шаровых кранов, чтобы предотвратить повторные покупки или дополнительные расходы, связанные с заменой клапанов, которые не соответствовали требованиям применения.
