Шаровой клапан

» Шаровой клапан

Сегментный шаровой кран

CATEGORY AND TAGS:
Шаровой клапан

※ Диапазон размеров: 2"-36"
※ Диапазон классов: ANSI 150LB/ 300LB/600LB/900LB/ PN16/ PN40
※ Стандарт проектирования: ASME B16.34; DIN 3202
※ Концевое соединение: Фланцевое; BW; Резьба
※ Производитель сегментных шаровых кранов

enquiry
  • Specifications

Что такое сегментный шаровой кран?

Сегментный шаровой кран – это тип шарового крана с V-образным контуром в шаре. Сегментные шаровые краны – это регулирующие клапаны, обладающие хорошей управляемостью, диапазоном и запорной способностью. Этот клапан способен обеспечить высокую пропускную способность и незасоряемость потока. Производители сегментных шаровых кранов проектируют шар со специальными контурами для повышения пропускной способности, целостности затвора и срока службы уплотнения. Сегментные шаровые краны известны своей экономичностью и высокой производительностью. Эти краны могут быть самыми разнообразными: от маленьких и легких до больших тяжелых кранов. Легкие краны просты в монтаже и обращении. Тяжелые сегментные шаровые краны используются в жестких условиях эксплуатации для обеспечения оптимального управления и для включения/выключения. Благодаря таким характеристикам сегментные шаровые краны находят применение во многих отраслях промышленности, таких как бумажная и целлюлозная, нефтеперерабатывающая, нефтехимическая и др. Эти краны долговечны и надежны даже при использовании в жестких условиях.

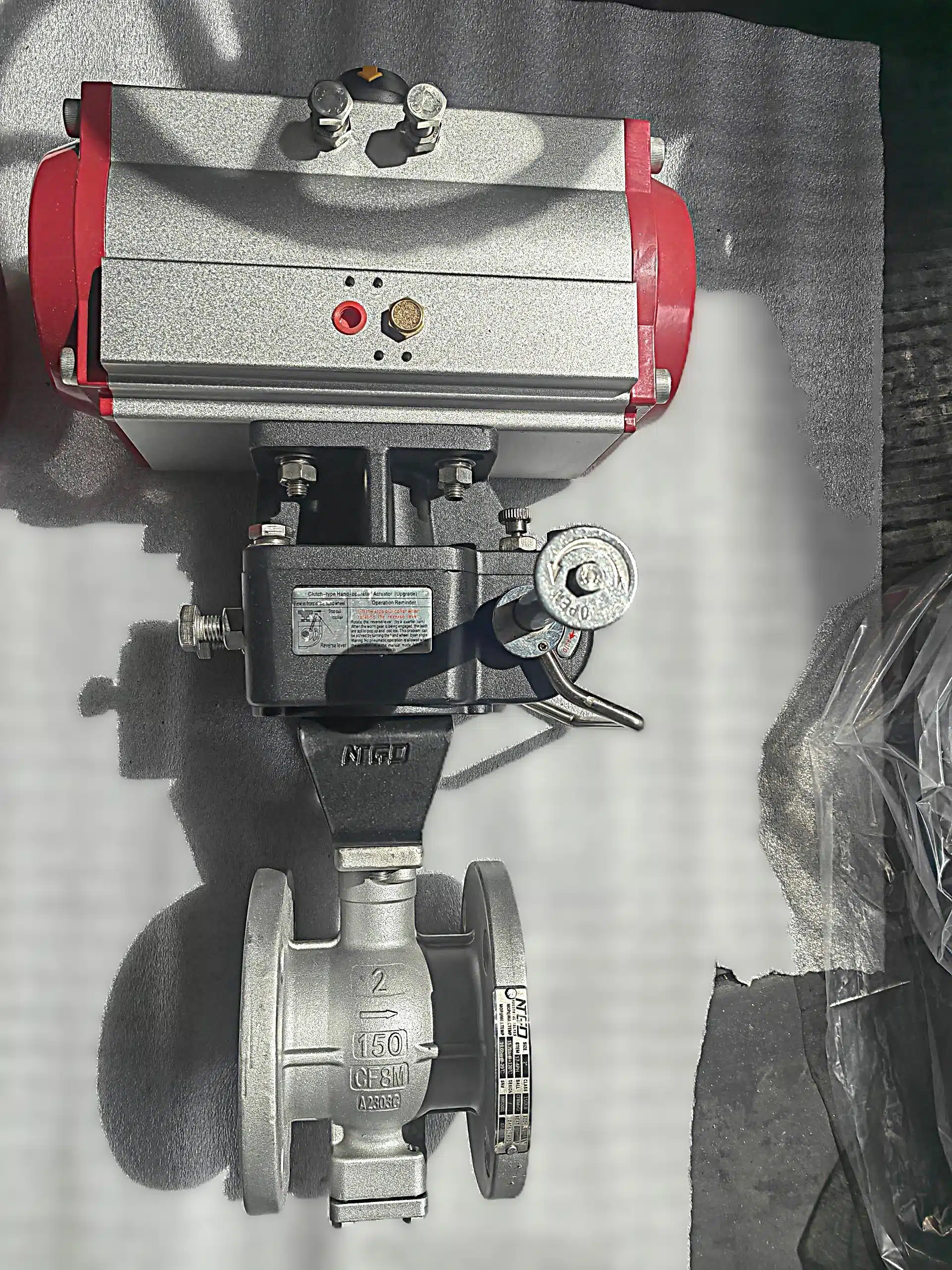

Рисунок: Сегментный шаровой кран.



Компоненты сегментного шарового крана

К основным компонентам сегментного шарового крана относятся:

Корпус клапана

Это деталь, которая используется для размещения всех внутренних компонентов сегментного шарового крана. Эта деталь изготавливается с использованием жестких и твердых материалов, металлических материалов, облицованных термопластом, или термопластов для защиты компонентов клапана. Эта деталь также обеспечивает доступ внешних компонентов к управляющему механизму для поворота шара, открывая или закрывая поток.

Сегментный шар

Это V-образный контурный шар. Этот сегментный шар используется в качестве отверстия для потока жидкости. Сегментный шар обеспечивает сдвиговое действие для получения характеристик потока.

Валы

Валы используются для соединения механизма управления сегментным шаровым краном для вращения сегментного шара. Валы изготавливаются с уплотнительными кольцами и кольцами круглого сечения, которые помогают герметизировать вал, а также с колпаком для предотвращения утечки. Вал может приводиться в действие вручную, с помощью пневматического или электрического привода.

Сиденье

Седло используется для обеспечения уплотнения между корпусом сегментного шарового крана и сегментным шаром.

Уплотнения подшипников

Эти уплотнения защищают металлические подшипники от проникновения жидкости.



Как работает сегментный шаровой кран?

Сегментный шаровой кран – это четвертьоборотный шаровой кран. Он работает аналогично эксцентриковому плунжерному клапану. Клапан имеет валы, которые помогают расширить центральный проход потока. Ведущий вал соединяется с одной стороной шара, а ведомый вал – с противоположной. Когда ведущий вал вращается, сегментированный шар поворачивается, открывая путь потока через V-образный вырез. Использование V-образной выемки обеспечивает большой диапазон потока жидкости, так как при малом ходе поток имеет небольшую площадь, а при максимальном ходе – большую площадь потока. Сегментные шаровые краны могут иметь два вида концевых соединений корпуса – фланцевое и бесфланцевое.



Типы сегментных шаровых кранов

Сегментный шаровой кран с боковым входом

Сегментный шаровой кран с боковым входом – это кран с высокими эксплуатационными характеристиками. Этот клапан изготовлен на основе шарового крана типа O. Шаровой кран с боковым входом помогает транспортировать твердо-газовую и твердо-жидкую двухфазную среду. Это означает, что данный клапан может удобно управлять потоком твердых и жидких веществ или газов и твердых веществ.

Особенности сегментных шаровых кранов с боковым входом:

  • Простота эксплуатации. Это связано с тем, что сегментный шаровой кран может отходить от своего седла без контакта, что обеспечивает малый пусковой момент.
  • Сегментный шаровой кран с боковым входом имеет прямоточный корпус, что позволяет ему сохранять линейность потока среды при полном открытии. Это помогает снизить потери энергии по сравнению с другими клапанами.
  • Сегментный шаровой кран с боковым входом имеет двойную эксцентриковую структуру, благодаря чему сегментный шаровой кран идеально герметичен и плотно закрыт.
  • Когда сегментный шаровой кран с боковым входом закрыт, его сдвигающая сила может удалить инородные частицы, поэтому он известен своей противонакипной эффективностью.

Рисунок: Сегментный шаровой кран с боковым входом.



Шаровой кран с верхним входом сегмента

Сегментный шаровой кран с верхним входом – это кран, подходящий для использования в фармацевтической, химической и пищевой промышленности, где требуется отличная и быстрая очистка. Этот сегментный шаровой кран имеет определенные преимущества, которые делают его предпочтительным в отраслях, где требуется чистая продукция, таких как:

  • Простая и быстрая очистка внутренних частей и трубопроводов без снятия клапана.
  • Быстрая и простая замена изношенных деталей.
  • У него нет запасных частей внутри тела



Особенности сегментных шаровых кранов

Встроенный корпус клапана

Производители сегментных шаровых кранов изготавливают краны в цельном корпусе. Это позволяет обеспечить большую жесткость при колебаниях нагрузок на трубопровод. Эти краны имеют конструкцию с боковым входом, которая повышает жесткость и затрудняет утечку и деформацию, несмотря на высокие нагрузки, вызванные жидкостью и моментом закрытия.

Сегментный шар

Производители сегментных шаровых кранов изготавливают краны с V-образным сегментным шаром. Это позволяет обеспечить широкий диапазон возможностей для управления потоком жидкости. Это делает клапан пригодным для дросселирования в системах с высокой консистенцией и сиропных системах. Сегмент разработан таким образом, чтобы обеспечивать оптимальный поток, а его сферическая поверхность с твердым покрытием предотвращает заклинивание.

Самосмазывающийся подшипник

В конструкции сегментных шаровых кранов используются двойные подшипники на нижнем и верхнем штоках клапана для обеспечения хорошей стабильности. Это увеличивает поверхность контакта со штоком, повышает низкий коэффициент трения и высокую пропускную способность, а также снижает рабочий момент.

Мягкое и металлическое уплотнительное седло

Производители сегментных шаровых кранов изготавливают краны с седлами из PTFE или металлическими седлами. Материал зависит от предполагаемой среды потока. Уплотнительные поверхности металлических седел покрываются твердым и прочным сплавом, а поверхность шара закаляется с помощью твердого хромирования, плазменного азотирования и др. Это позволяет увеличить срок службы уплотнительной поверхности, а также повысить термостойкость. Седла из PTFE или RPTFE обладают превосходными уплотнительными характеристиками, хорошей коррозионной стойкостью и имеют широкое применение.

Экономическая практичность

Производители сегментных шаровых кранов стремятся сделать эти краны как можно более легкими и с малым моментом вращения штока. Такие важнейшие конструктивные параметры позволяют устанавливать клапан с небольшими электрическими или пневматическими приводами и быть экономически эффективным по сравнению с малогабаритными или другими классами регулирующих клапанов.



Выбор сегментных шаровых кранов

Тип операции

Именно в этом случае необходимо выбрать тип механизма для приведения привода в действие. Привод может быть ручным, пневматическим или электрическим. Тип привода зависит от доступного источника энергии, например, электричества или сжатого воздуха, а также от требуемого крутящего момента. Пневматические приводы обеспечивают высокие значения крутящего момента, в то время как электрические приводы имеют высокую начальную стоимость, но их эксплуатационные расходы ниже по сравнению с пневматическими.

Материал корпуса

Сегментный шаровой кран должен быть таким, чтобы материал, из которого изготовлен корпус, был совместим с контролируемой средой. Различные материалы обладают различными свойствами, такими как:

Латунь подходит для некоррозионных и нейтральных сред, долговечна, выдерживает высокие температуры, не подходит для соленой воды, кислот и хлоридов.

Нержавеющая сталь устойчива к химическим веществам, устойчива к истиранию, устойчива к высоким температурам, но плохо переносит хлориды, соляную кислоту, отбеливатель и бром.

Материал ПВХ хорошо переносит воздействие агрессивных жидкостей, таких как кислоты, соленая вода, основания и органические растворители. Однако он не устойчив к хлорированным и ароматическим углеводородам. Устойчивость ПВХ к температуре и давлению ниже, чем у латуни и нержавеющей стали.

Номинальное давление

Выбранный сегментный шаровой кран должен выдерживать максимальное и минимальное давление жидкости во время работы. Номинальное давление сегментного шарового крана определяется материалом, из которого изготовлен корпус. Прочные материалы, такие как нержавеющая сталь, могут выдерживать высокое давление по сравнению с материалом из ПВХ.

Рабочие температуры

Различные материалы сегментных шаровых кранов могут выдерживать различные уровни температуры от минимальных до максимальных значений. Температурный диапазон сегментного шарового крана определяется материалом уплотнения и корпуса. Материал латуни выдерживает температуры в диапазоне от 20°C до 60°C, материал нержавеющей стали выдерживает температуры в диапазоне от -40°C до 220°C, а сегментный шаровой кран из ПВХ выдерживает температуры в диапазоне от -10°C до 60°C.



Стандарты и одобрения

В зависимости от назначения сегментного шарового крана производителям клапанов может потребоваться соблюдение определенных стандартов регулирующих органов. Это часто требуется для клапанов, которые будут использоваться в питьевой воде, пищевых продуктах, фармацевтике или газе.

Сегментные приводы шаровых кранов

Сегментный шаровой клапан может использовать различные типы приводов для открытия и закрытия. Типы приводов, которые могут использоваться этими клапанами, включают ручные, пневматические и электрические приводы.

Привод шарового крана с ручным сегментом

Это сегментный привод шарового крана, который приводится в действие рукой человека. Этот тип привода имеет рукоятку, к которой оператор прикладывает крутящий момент для поворота рукоятки и, таким образом, поворачивает механизм клапана для открытия или закрытия клапана.

Реечный пневматический привод

Реечные пневматические приводы – это приводы, используемые в сегментных шаровых кранах для открытия, поворота и закрытия клапана по мере необходимости. Эти приводы преобразуют энергию сжатого воздуха с помощью пневматических цилиндров в колебательно-вращательное движение. Для работы этих приводов требуется сухой, чистый и технологичный газ, обеспечиваемый центральной станцией сжатого воздуха.

Электрический привод

Эти приводы используются в сегментных шаровых кранах для управления закрытием и открытием клапана. Эти приводы могут обеспечивать вращательное или линейное движение. Как следует из названия, эти приводы используют электричество для улучшения своей работы. Крутящий момент для открытия/закрытия клапана передается с помощью вала, который открывает или закрывает клапан.



Области применения сегментных шаровых кранов

  • Сегментные шаровые краны используются для управления потоком в бумажной и целлюлозной промышленности.
  • Эти клапаны используются для управления потоком химических веществ на химических заводах.
  • Они используются в очистных сооружениях, так как могут работать с твердыми частицами.
  • Они используются в энергетической промышленности для управления потоками нагревательных и охлаждающих жидкостей.
  • Они используются в нефтяной промышленности, так как могут выдерживать воспламеняющиеся продукты.
  • Сегментные шаровые краны используются в фармацевтической промышленности для регулирования потока производственных смесей.
  • Они используются в пищевой промышленности благодаря простоте очистки и обслуживания.



Преимущества сегментных шаровых кранов

  • Сегментные шаровые краны имеют высокую эффективность.
  • Эти клапаны имеют простую конструкцию.
  • Конструкция сегментных шаровых кранов позволяет им иметь небольшой вес и объем.
  • Эти клапаны легко разбираются и ремонтируются.
  • Конструкция сегментных шаровых кранов обеспечивает идеальное уплотнение.
  • Они могут обеспечивать низкий перепад давления и высокую скорость потока.
  • Сегментный шаровой кран быстро открывается и закрывается.
  • Эти клапаны легко чистить.



Недостатки сегментных шаровых кранов

  • Полости вокруг сиденья обычно вызывают засорение.
  • При использовании в твердых частицах он может подвергнуться эрозии, что приведет к утечке жидкости и выходу из строя.



Поиск и устранение неисправностей сегментного шарового крана

Негерметичность сальниковой набивки

  • Ослабление гаек сальника. Затяните ослабленные гайки сальника.
  • Изношенная сальниковая набивка. Замените сальниковую набивку.
  • Шток корродирован или забит. Очистите шток или замените его, а также сальниковую набивку.
  • Сальник подвергся коррозии. Очистите его и замените сальниковую набивку. Сегментный шаровой клапан можно заменить, если он имеет избыточную коррозию.

Утечка на прокладке нижней пластины

  • Ослабленные гайки. Затяните гайки.
  • Прокладка повреждена. Замените прокладку.
  • Коррозия/повреждения в зоне уплотнения. Очистите коррозию или замените пластину и корпус в зависимости от степени повреждения.

Утечка жидкости через сквозное отверстие

  • Сегмент не находится в положении полного закрытия. Исправьте ход закрытия в приводе.
  • Несоосность между седлом и сегментом. Ослабьте сальниковую набивку, чтобы отцентрировать сегмент. После выравнивания обязательно снова затяните сальниковую набивку, чтобы обеспечить достаточный момент затяжки.
  • Захваченная или затвердевшая среда. Очистите пружину седла и уплотнительные поверхности.
  • Повреждено седло уплотнения. Замените поврежденные уплотнения.
  • Сегмент или седло повреждены. Замените при необходимости.

Крутящий момент шарового крана высокого сегмента

  • Чрезмерная затяжка сальниковых гаек. Уменьшите момент затяжки сальниковых гаек до уровня, рекомендованного производителем сегментного шарового крана.
  • Поверните сегмент в обратном направлении, отсоединив его от седла. Потеряйте фиксатор вкладыша, чтобы снова зафиксировать седло и сегмент в закрытом положении. Усильте момент затяжки фиксатора вкладыша после выравнивания сегмента и седла.
  • Привод/оператор смещен относительно штока клапана. Ослабьте крепеж и измените монтажное основание, чтобы оно было параллельно и обеспечило центрирование оператора. Затяните крепежные элементы.
  • Поврежден подшипник. Замените его.
  • Поврежденный сегмент или седло. Замените при необходимости.
  • Скопившаяся или затвердевшая среда. Удалите среду из полости клапана, седла, сегмента и очистите уплотнительные поверхности.
  • Сегментный шаровой клапан был установлен в неправильной ориентации. Клапан необходимо установить в соответствии с биркой индикатора потока.



Резюме

Сегментный шаровой клапан – это шаровой клапан, который совершает четверть оборота для открытия/закрытия потока жидкости. Этот клапан имеет полый сферический шаровой сегмент, поддерживаемый подшипником и валом на стороне привода клапана. Другой конец этого клапана имеет подшипник и стойку. Сегментированный шар вращается вокруг шарнира для создания непрерывного одиночного уплотнения в закрытом положении. Уплотнение этого сегментного шарового крана достигается за счет гибкого эластомера или гибкого кольца седла, которое прижимается к сферическому сегменту. Корпус сегментных шаровых кранов изготавливается из прочных материалов, в основном из нержавеющей стали, с бесфланцевой или фланцевой конструкцией. Сегментные шаровые краны могут быть классифицированы как шаровые краны с боковым входом и шаровые краны с верхним входом. Эти краны имеют конструкцию и технологию, которые помогают им работать даже в вязких жидкостях и суспензиях. Эти краны используются во многих отраслях промышленности, таких как нефтехимическая, фармацевтическая, пищевая, очистка сточных вод, химическая и другие. Сегментные шаровые краны находят широкое применение благодаря своим превосходным характеристикам, таким как простота очистки, легкость ремонта и обслуживания, простота конструкции, малые размеры и вес, коррозионная стойкость и высокая прочность для работы со шламом. Важными параметрами, которые необходимо учитывать при покупке сегментного шарового крана, являются тип привода, номинальное давление, рабочие температуры, материалы корпуса, стандарты и одобрения.
