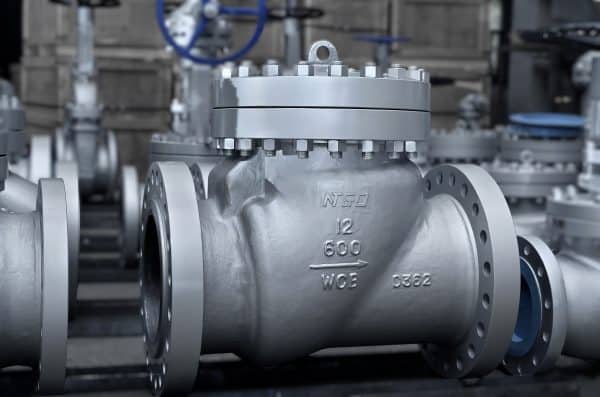

Качающийся обратный клапан

CATEGORY AND TAGS:
Обратный клапан

※ Болтовая крышка
※ Диапазон размеров: NPS 2 до NPS 36
※ Диапазон давления: 150LB до 2500LB
※ Дизайн STD.: BS1868/ API6D
※ Производитель поворотных обратных клапанов

CATALOGenquiry
  • Specifications

Качающийся обратный клапан снимается, чтобы предотвратить обратный поток среды в трубопроводе. Когда давление достигает нуля, клапан полностью закрывается для предотвращения обратного потока.

Обратные поворотные клапаны относятся к группе автоматических клапанов, которые в основном используются в трубопроводах, где среда течет в одном направлении, и позволяют во избежание несчастных случаев течь только среде в одном направлении. Перепады давления и турбулентность в этих типах клапанов очень низкие. Этот тип клапанов, как правило, следует устанавливать горизонтально в трубопроводе, но он также может быть установлен вертикально, учитывая, что диск не может достичь положения остановки, при котором диск застрял в открытом положении.

swing check valve

Содержание:

1. Определение

2. Принцип работы

3. Особенности структуры

4. Стандарт на изделие

5. Применение поворотного обратного клапана

6. Maitenance поворотного обратного клапана

7. Установка и применение поворотного обратного клапана

8. Ошибки и устранение неисправностей

9 Резюме



Принцип работы поворотного обратного клапана

Качающийся обратный клапан имеет встроенную качающуюся конструкцию. Все открывающие и закрывающие части клапана устанавливаются внутри корпуса клапана и не проникают в корпус клапана, за исключением уплотнительной прокладки и уплотнительного кольца для среднего фланца, нет точки утечки в целом, что предотвращает возможность утечки клапана. Соединение шарнирного рычага между шарнирным обратным клапаном и клапанным халатом принимает сферическую структуру соединения, так что клапанный халат имеет определенную степень свободы в диапазоне 360 градусов, и есть соответствующая компенсация положения следа. Когда среда течет вниз по течению, среда прорывается через заслонку клапана и открывает клапан, давление, при котором клапан открывается, называется давлением растрескивания. Если давление среды падает ниже давления растрескивания, клапан автоматически закрывается. Когда среда течет обратно, заслонка клапана герметизируется седлом клапана усилием среды, и клапан закрывается.



Качающийся обратный клапан: Конструктивные особенности

1. Общая структура проста и компактна, что делает ее внешний вид красивым.

2. Так как среднее давление поворотного обратного клапана падает ниже его давления растрескивания, заслонка клапана быстро закрывается, что делает давление водяного молотка очень маленьким.

3. Заслонка клапана, используя подвесной механизм, уменьшает утечку всех компонентов в корпусе.

4. Поток в поворотный обратный клапан беспрепятственный и обеспечивает низкое сопротивление жидкости среде.

5. Он очень чувствителен к небольшому изменению давления, а также обеспечивает хорошую герметичность.

6. У поворотного обратного клапана короткий ход диска, что делает его закрытие клапана очень слабым.

 7. Длительный срок службы, так как износ минимален, что делает его очень надежным.

 8. Можно использовать горизонтальный или вертикальный воздуховод, простой в установке.

9. Качающийся рычаг и конструкция клапана со сферическим шарнирным креплением, так что заслонка клапана имеет определенную степень свободы в диапазоне 360° и приемлемую компенсацию следового положения.



Стандарты продукции

Стандарт проектирования: API602, API16.34, API6D

Длина структуры: ASME B16.10

Материал и температура: ASME B16.34

Стандарт инспекции: API598, API6D



Применение поворотного обратного клапана

Поворотный обратный клапан может быть применен к различным средам, таким как вода, пар, масло, азотная кислота, уксусная кислота, сильные окисляющие среды, и мочевина. Они в основном используются в нефтяной, химической, фармацевтической, удобрений, электроэнергии и других трубопроводов. Они подходят для чистых сред, а не для сред, содержащих твердые частицы и высокую вязкость.

Там, где поток среды, как известно, пульсирующий и низкий, использование поворотного обратного клапана не рекомендуется. Из-за этого диск клапана попадает в седло, которое делает клапан, чтобы понести значительные повреждения, вызывающие износ обоих дисков, поворотный диск может выйти из строя, и в результате клапан перестает работать должным образом.



Обслуживание поворотного обратного клапана

Поворотный обратный клапан не требует особого технического обслуживания. Считается, что они служат дольше. Однако у них могут возникнуть утечки, если между диском и седлом застрянут посторонние частицы, что приводит к понижению функции клапана.

1. Чтобы предотвратить повреждение поворотного обратного клапана, просто держите клапан в чистоте, регулярно вытирая пыль и грязь.

2. Всегда проводите регулярные проверки клапана.

– Проверяйте наличие утечек.

– В случае сильной утечки замените клапан.

– Ищите следы коррозии, ржавчины и износа.

– Проверьте давление и температуру жидкости, протекающей через клапан.

– Убедитесь в том, что параметры находятся в предельных пределах клапана.

3. Если клапан заменен, очистите снятый клапан, проведя его капитальный ремонт, тщательно промойте все детали гидравлической жидкостью или любой другой средой, для которой он используется. Проверьте, чтобы не было мусора и царапин. Проверьте клапан на наличие коррозии, износа или шероховатости поверхности. Сделайте его гладким, нахлестните на него и соберите обратно.

4. Клапан всегда следует хранить смазанным в сухом и вентилируемом помещении, чтобы предотвратить попадание влаги, дождя и ржавчины.

5. Детали открытия и закрытия должны находиться в закрывающем устройстве во время хранения или транспортировки, и должна быть выполнена следующая работа:

– Диск клапана должен быть зафиксирован в открытом положении.

– Внутренние отверстия с обоих концов диаметра забиты вспененными пластинами, а отверстия должны быть плотно закрыты заглушками, чтобы предотвратить попадание пыли и ржавчины, сохранить каналы чистыми, а торцевые поверхности плоскими.

6. При длительном размещении следует регулярно проверять. Каждые три месяца проверяйте степень защиты от грязи и ржавчины двух каналов, уплотнительной поверхности и сварного шва. После протирания грязи и ржавчины перекрасьте антикоррозийное масло для защиты.



Установка и использование поворотного обратного клапана

1. Обратный клапан типа Кай устанавливается вертикально на горизонтальной трубе, используется, когда корабли полностью открыты.

2. Обратный ротационный клапан типа Кай должен устанавливаться на приоритетном уровне официальной дороги, может монтироваться в вертикальной трубе снизу вверх по проточной трубе.

3. Перед установкой необходимо выполнить следующие работы:

  • Снимите душную крышку и поролоновую пластину с обоих концов клапана.
  • Снимите смазочную бумагу с поверхности диска клапана, чтобы удалить смазку с поверхности диска клапана, очистите внутреннюю полость и удалите смазку.
  • Проверьте движение диска, оттолкнув его от седла, чтобы убедиться в его свободном движении.
  • Проверьте концы клапанов на наличие заусенцев или заусенцев на кромках, которые препятствуют надлежащему уплотнению.
  • Клапан должен быть установлен в направлении стрелки потока.
  • Если клапан установлен в вертикальном направлении, th
  • Если клапан установлен в горизонтальном направлении, то крышка должна быть сверху, а поток – вверх.

4. При установке поток среды должен быть ограничен, поток среды должен быть чистым.

5. Среда, проходящая через трубопровод, не должна содержать твердых частиц, чтобы не повредить уплотнительную поверхность.



Устранение неисправностей

Обратные поворотные клапаны во многих ситуациях являются очень критичными компонентами, так как обратный поток иногда очень сильно повреждается. Поэтому симптомы обратных клапанов должны быть обнаружены как можно раньше, чтобы предотвратить остановку линии и дорогостоящий ремонт.

Наиболее распространенными проблемами обратных клапанов являются:

– Водяной молот – Водяной молот – это всплеск давления или волна высокого давления, которая возникает, когда движущаяся жидкость вынуждена внезапно остановиться или изменить направление. Это обычно происходит с поворотными испытательными клапанами, где обратный поток вниз по трубопроводу вызывает внезапное закрытие клапана, что приводит к волне давления, которая распространяется по трубе. Водяной молот может привести к повреждению трубы, фитинга и клапана.

– Ненадлежащий монтаж, обслуживание и сборка – Как и в случае с любым механическим оборудованием, ненадлежащий монтаж, обслуживание и сборка регулирующих клапанов может привести к дорогостоящему и длительному ущербу и, в конечном счете, к поломке. При монтаже трубопроводного устройства клапан должен быть установлен в соответствующем направлении. Важно также помнить, что не все регулирующие клапаны работают одинаково. При этом необходимо учитывать спецификации по мощности потока в трубопроводе, место установки клапана, а также то, должен ли клапан монтироваться в горизонтальном или вертикальном положении.

– Обратный поток – Обратный поток возникает тогда, когда клапан позволяет воде течь обратно в верхнюю часть обратного клапана; другими словами, поток проходит через клапан в двух направлениях. Это может нанести ущерб таким устройствам, как нагнетательные насосы, где обратный поток может привести к вращению рабочего колеса в обратном направлении, что приведет к повреждению насосов.

– Мусор в трубопроводе – Мусор может застрять в испытательном клапане в трубопроводе, позволяя ему застрять в открытом или закрытом положении. Поэтому быстро движущийся мусор ударит по одностороннему испытательному клапану и повредит механизм внутри. Это может привести к поломке или смещению части клапана, в результате чего больше мусора будет стекать вниз по течению.

Правильное и регулярное профилактическое обслуживание – ключ к предотвращению поломки обратного клапана и обеспечению его долговечности.

Первая и наиболее важная мера по предотвращению выхода клапана из строя – это поддержание чистоты и отсутствия мусора в трубопроводе и клапанах. Это может быть достигнуто путем добавления фильтров и покрытий там, где это необходимо. Регулярная промывка трубопроводной системы также может быть выполнена для удаления осевшего мусора и минимизации осаждения загрязняющих веществ.

Другой эффективный способ уменьшения преждевременного выхода клапана из строя – это смазка клапанов. Обратные клапаны состоят из нескольких подвижных частей; таким образом, уменьшение трения между этими компонентами путем смазки может продлить срок службы компонентов клапана, улучшить общую эффективность и обеспечить эффективную работу.

Наконец, клапаны должны быть правильно расположены и использоваться в соответствии с инструкциями. Неправильная установка клапана или использование обратного клапана неправильного типа может сократить срок службы клапана. Кроме того, должен существовать регулярный график технического обслуживания, чтобы обеспечить замену неисправных клапанов при первых признаках их неисправности.

Примеры:

Расположение неисправности: Утечка на соединении между крышкой клапана и корпусом клапана.

Причина неисправности:

1. Гайка соединительного болта не затянута, или ткань равномерно ослаблена.

2. Уплотнительная поверхность среднего фланца повреждена или загрязнена.

3. Повреждена прокладка.

  Решение:

1. Равномерно затянуть гайку.

2. Восстановите уплотнительную поверхность и удалите грязь.

3. Заменить прокладку.

Место повреждения: Утечка на уплотнительной поверхности диска клапана и седла клапана.

Причина неисправности:

1. Грязь задерживается между уплотнительными поверхностями.

2. Уплотнительная поверхность повреждена.

Решение:

1. Нанесите ручку на корпус клапана и почистите его.

2. Повторная шлифовка или повторная обработка.



Резюме:

Как и все обратные клапаны, поворотные обратные клапаны используются для предотвращения обратного потока в трубе. Давление жидкости, проходящей через систему, открывает клапан, в то время как клапан закрывается при любом обратном потоке. Поворотный обратный клапан функционирует за счет того, что силы потока толкают закрывающую часть, это шарнирный захват, который поворачивается или поворачивается вокруг опорного вала. Раскачивание диска от седла клапана позволяет течь в направлении вперед и возвращается, когда восходящий поток останавливается в седле клапана для предотвращения обратного потока. Конструкция поворотного обратного клапана является одной из наиболее распространенных и лучших обратных клапанов общего назначения. Эти клапаны обеспечивают наименьший перепад давления, а внутренние контуры и формы позволяют им полностью открываться при низких скоростях жидкости и создавать плавный поток через клапан по сравнению с другими обратными клапанами того же размера. Конструкция проста и удобна в обслуживании и может быть использована для конфигураций труб, как горизонтальных, так и вертикальных (жидкость течет вверх). Это делает поворотный обратный клапан пригодным для широкого спектра применений, например, в нефтегазовой, химической, фармацевтической, нефтедобывающей, энергетической и других отраслях промышленности.
