Шаровой клапан из нержавеющей стали

Что такое шаровой клапан из нержавеющей стали?

Шаровой клапан из нержавеющей стали – это тип шарового клапана, который изготавливается из нержавеющей стали. Этот тип клапана предназначен для дросселирования, открытия или перекрытия потока жидкости. Для изготовления корпуса, крышки, диска и штока производители шарового крана из нержавеющей стали чаще всего используют материал из нержавеющей стали. Это помогает сделать клапан очень прочным и устойчивым к повреждениям, а также способным выдерживать высокое давление и высокие температуры. Другие части шаровых кранов из нержавеющей стали, такие как седла, могут быть изготовлены из других материалов, например, пластика или резины. Шаровые краны из нержавеющей стали могут быть как с мягким седлом, так и с металлическим седлом. Клапаны с металлическим седлом – это клапаны, в которых седло изготовлено из мягкого материала, такого как резина или пластик. Шаровые краны из нержавеющей стали с металлическим седлом – это краны, в которых седло изготовлено из металлического материала, например, нержавеющей стали. Шаровые клапаны из нержавеющей стали используют линейное движение при закрытии или открытии потока жидкости. Закрывающий элемент шарового клапана из нержавеющей стали называется диском. Диск прилегает к седлу и перекрывает поток жидкости, когда клапан закрыт. Производители шаровых клапанов из нержавеющей стали делают эти клапаны ручными или автоматическими.

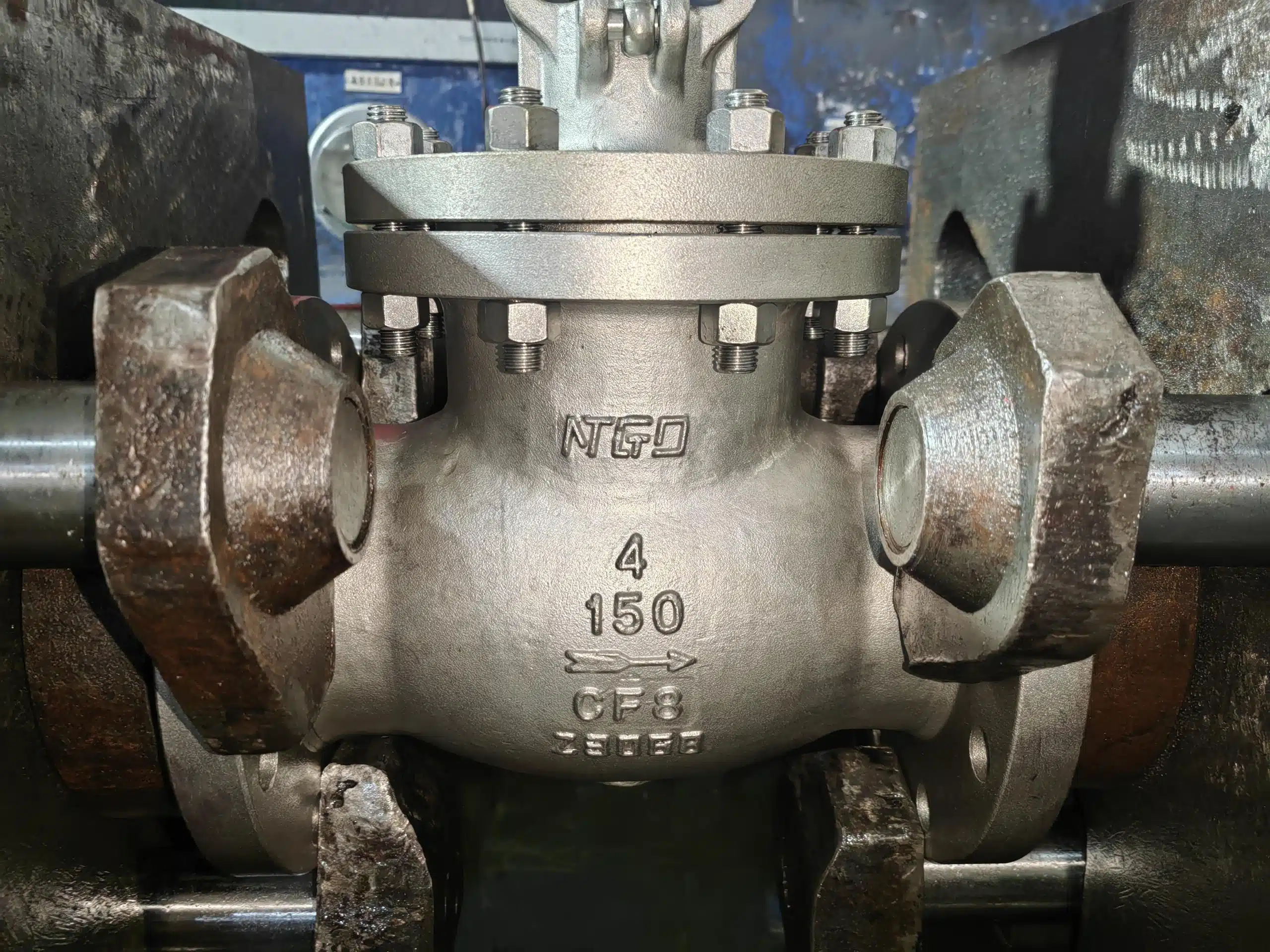

Рисунок: Шаровой клапан из нержавеющей стали.

Как работает шаровой клапан из нержавеющей стали?

Шаровой клапан из нержавеющей стали – это тип однонаправленного клапана, то есть поток жидкости может проходить только в одном направлении. Шаровой клапан из нержавеющей стали работает с помощью маховика или привода. Маховик используется в ручных шаровых клапанах из нержавеющей стали, чтобы оператор клапана мог приложить усилие к маховику для поворота штока. Шток соединяет маховик и тарелку клапана. Шаровой клапан из нержавеющей стали с приводом является автоматическим. Привод используется для определения момента открытия и закрытия шарового клапана из нержавеющей стали, а также для обеспечения усилия, необходимого для открытия или закрытия потока жидкости. Чтобы открыть шаровой клапан из нержавеющей стали, маховик поворачивают против часовой стрелки. Это заставляет шток, соединенный с диском, двигаться в том же направлении против часовой стрелки. При вращении шток линейно перемещается вверх. Это заставляет диск двигаться вверх, что открывает поток жидкости. Чтобы закрыть шаровой клапан из нержавеющей стали, маховик поворачивают по часовой стрелке. Это заставляет шток начать вращаться в том же направлении и линейно двигаться вниз, пока не закроет поток жидкости. Для дросселирования клапана маховик слегка поворачивают против часовой стрелки, чтобы диск частично открыл поток жидкости.

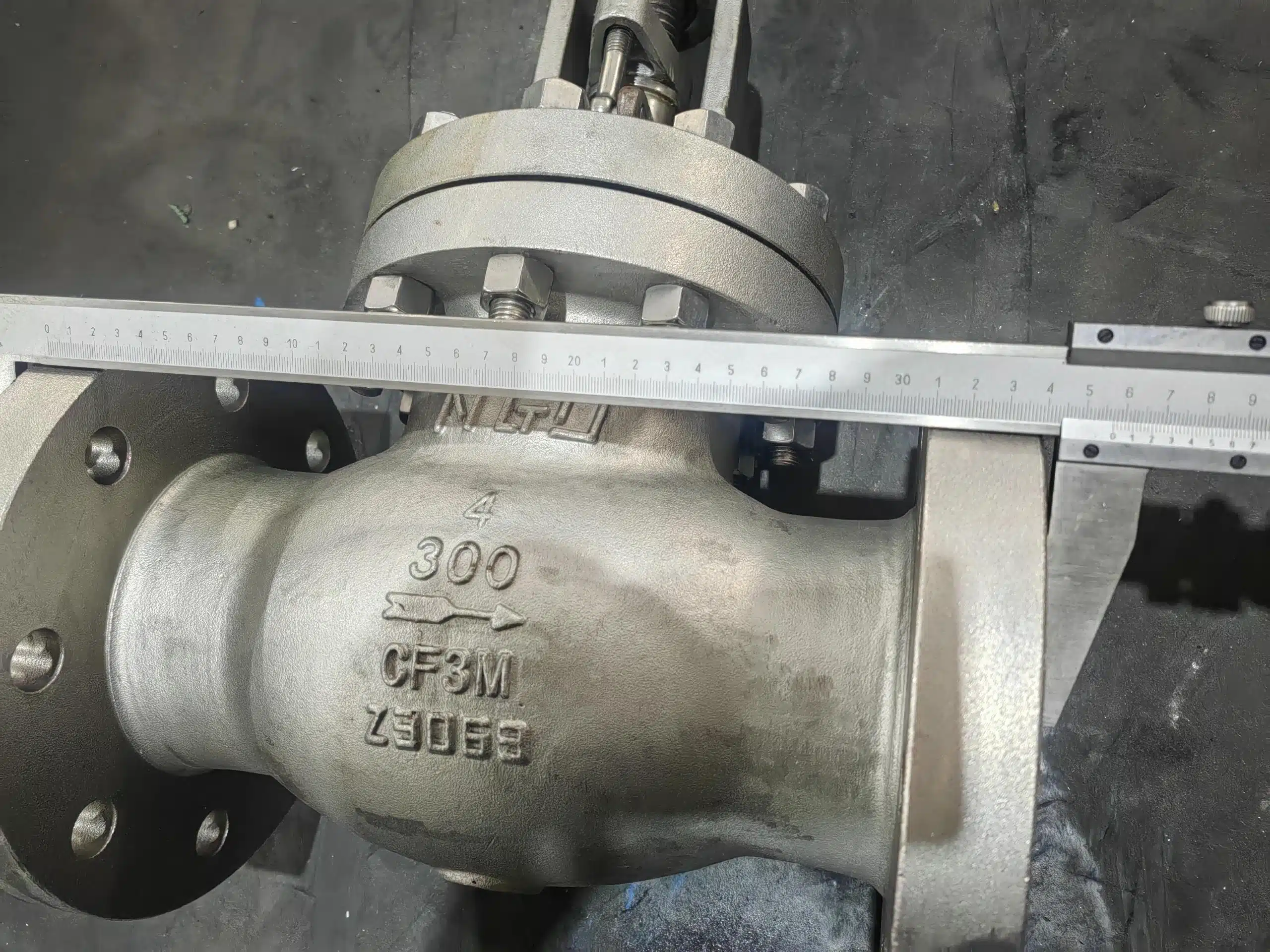

Рисунок: Работа шарового клапана из нержавеющей стали.

Производители шаровых клапанов из нержавеющей стали используют две конструкции этого клапана. К ним относятся:

1. Диск закрывается в направлении, противоположном направлению потока жидкости. В этой конструкции шарового клапана из нержавеющей стали кинетическая энергия жидкости способствует открытию потока жидкости. Однако при закрытии клапана эта конструкция шарового клапана из нержавеющей стали становится сложной. Поэтому данная конструкция подходит для использования, когда шаровой клапан из нержавеющей стали необходим для быстрого открытия.
2. Другая конструкция – это конструкция, в которой диск закрывается в том же направлении, что и поток жидкости. При такой конструкции шарового клапана из нержавеющей стали кинетическая энергия жидкости способствует быстрому закрытию диска. Однако клапан с такой конструкцией становится трудно открыть. Поэтому производители шаровых клапанов из нержавеющей стали рекомендуют использовать эту конструкцию там, где требуется быстрое закрытие потока жидкости.

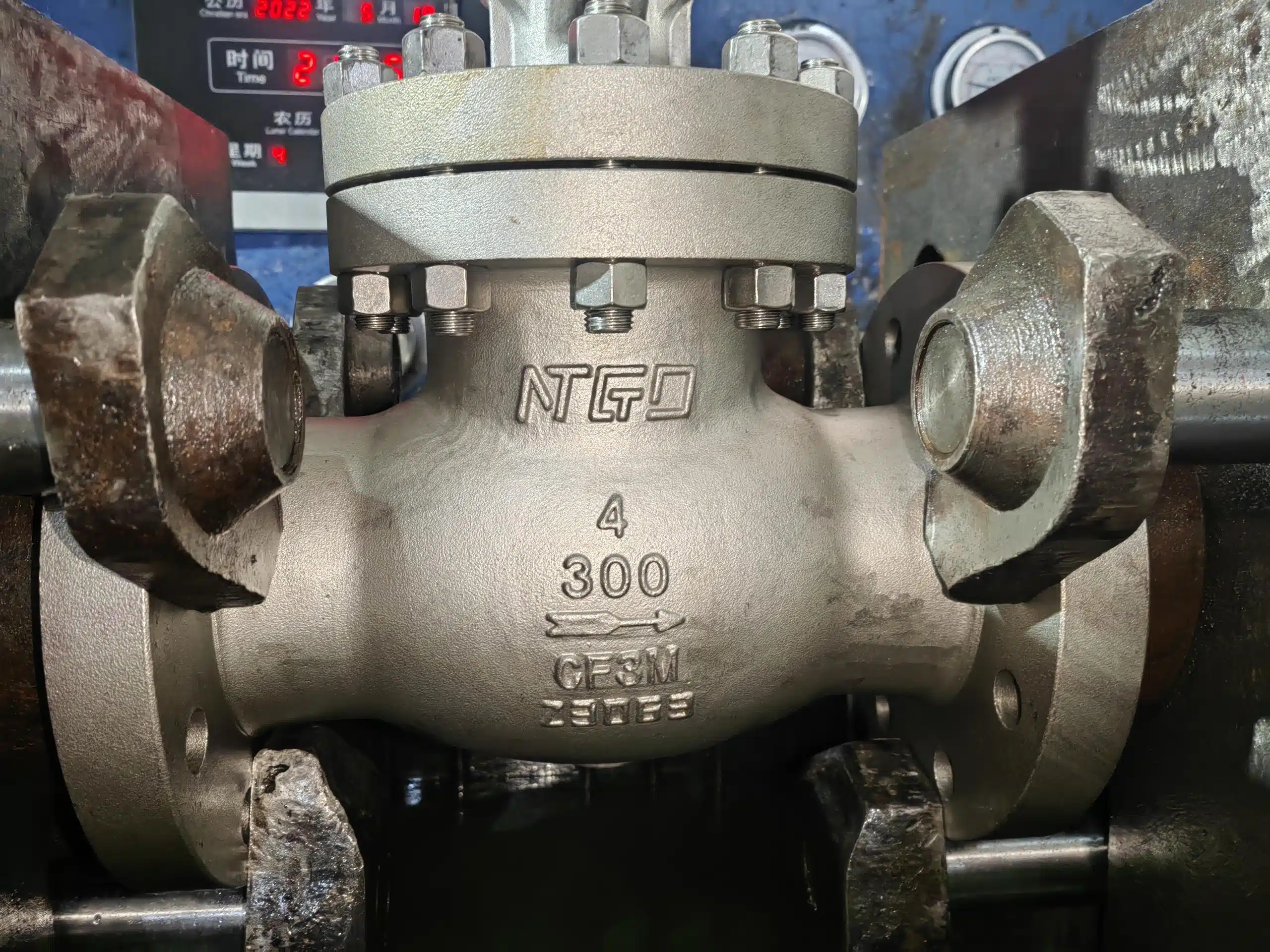

Рисунок: Конструкции шаровых клапанов из нержавеющей стали (слева: диск закрывается против потока жидкости, справа: диск закрывается в том же направлении, что и поток жидкости).

Типы шаровых клапанов из нержавеющей стали

Т-образный шаровой клапан из нержавеющей стали

Это шаровой клапан из нержавеющей стали с Т-образным корпусом. Этот клапан также известен как стандартный шаровой клапан из нержавеющей стали. Это наиболее распространенный тип шарового крана из нержавеющей стали. Производители шаровых клапанов из нержавеющей стали проектируют эти клапаны с горизонтальной установкой седла клапана, чтобы диск и шток могли двигаться перпендикулярно направлению потока жидкости. У этого типа шарового клапана из нержавеющей стали проходное сечение имеет изгиб, который, как известно, вызывает сопротивление потоку жидкости во всех клапанах с Т-образным сечением. Конструкция шарового клапана с Т-образной формой имеет высокий перепад давления по сравнению с другими клапанами. Поэтому производители шаровых клапанов из нержавеющей стали рекомендуют использовать эти клапаны в жестких условиях дросселирования и в тех случаях, когда потеря давления не является основной технической проблемой.

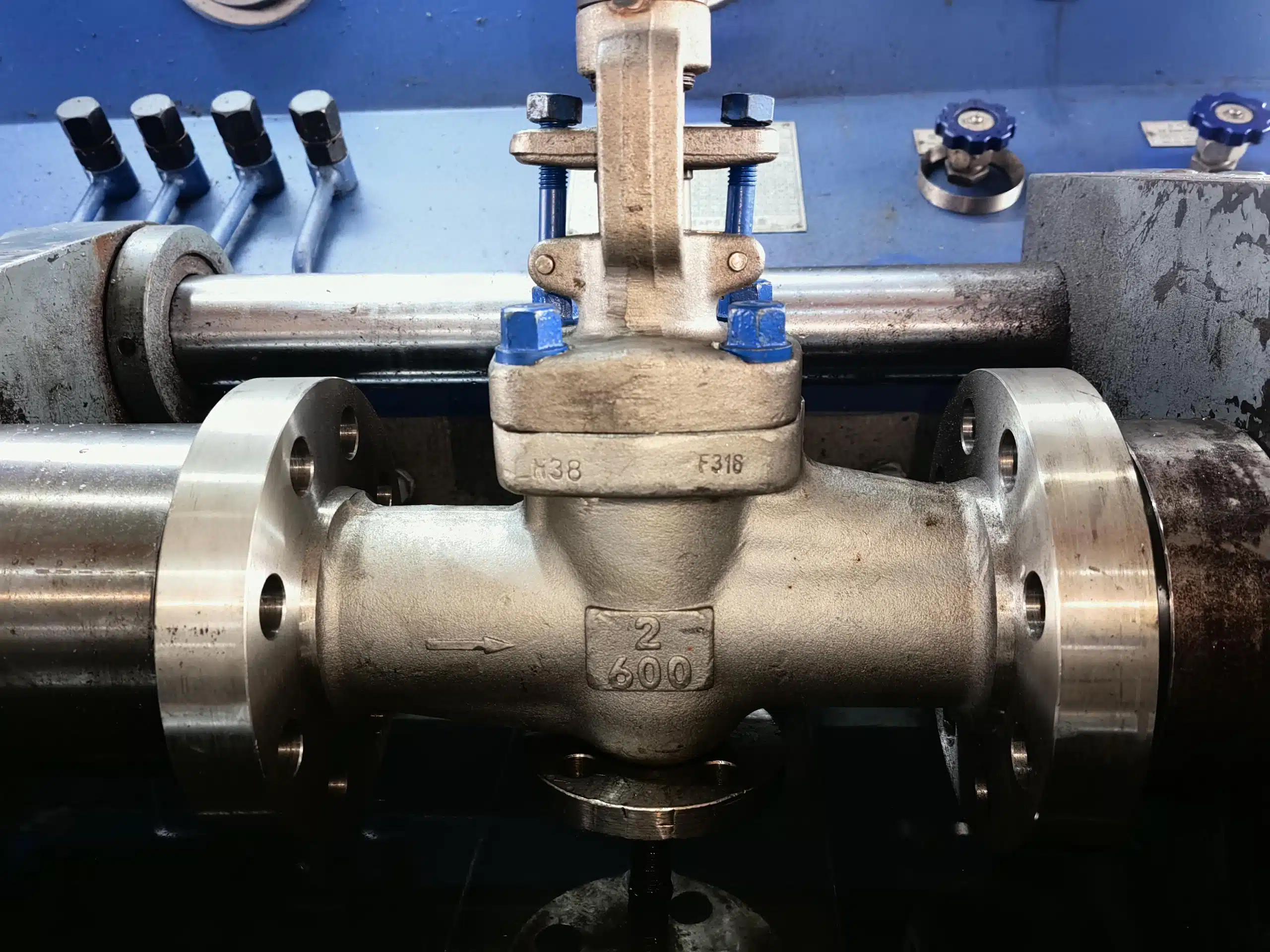

Рисунок: Т-образный шаровой клапан из нержавеющей стали.

Y-образный шаровой клапан из нержавеющей стали

Этот тип шарового крана из нержавеющей стали также известен как косой шаровой кран из нержавеющей стали. Производители шаровых кранов из нержавеющей стали проектируют этот клапан таким образом, что шток и седло ориентированы под углом 45^o градусов к оси трубопровода. Такая ориентация помогает обеспечить прямолинейный поток жидкости при полном открытии клапана, что приводит к низкому падению давления, в отличие от Т-образного шарового клапана из нержавеющей стали. Именно этот клапан используется в качестве лучшей альтернативы Т-образному шаровому клапану из нержавеющей стали в случае высокого перепада давления. Это происходит потому, что Y-образный шаровой клапан из нержавеющей стали имеет низкий перепад давления.

Рисунок: Y-образный шаровой клапан из нержавеющей стали.

Угловой нержавеющий шаровой клапан

Это тип шарового клапана из нержавеющей стали, в котором входное и выходное отверстия расположены под углом 90^o градусов. Таким образом, поток жидкости проходит под углом 90^o градусов. Шаровые краны из нержавеющей стали с угловой формой имеют более низкий коэффициент расхода жидкости по сравнению с шаровыми кранами из нержавеющей стали с Y-образной формой. Эти клапаны используются в системах с пульсирующим потоком, поскольку они могут справиться с эффектом заедания потока. Когда угловой шаровой клапан из нержавеющей стали устанавливается вблизи изгиба трубы, он помогает уменьшить сопротивление потоку жидкости, в отличие от Т-образного клапана. Кроме того, когда угловой шаровой клапан из нержавеющей стали устанавливается рядом с изгибом трубы, это помогает уменьшить количество соединений труб.

Рисунок: Угловой шаровой клапан из нержавеющей стали.

Резьбовой колпак шарового крана из нержавеющей стали

Это шаровой клапан из нержавеющей стали, в котором колпак и корпус соединены с помощью резьбы. Производители шаровых клапанов из нержавеющей стали изготавливают корпус с наружной резьбой, а колпак – с внутренней резьбой или наоборот. Этот тип шарового крана из нержавеющей стали является наименее дорогим и имеет простую конструкцию. Шаровой клапан из нержавеющей стали с резьбовым затвором подходит для использования в системах с низким давлением и низкой стоимостью.

Рисунок: Резьбовой колпак шарового крана из нержавеющей стали.

Фланцевый колпак шарового клапана из нержавеющей стали

Это шаровой клапан из нержавеющей стали, в котором крышка и корпус имеют фланцевые концы. Производители шаровых кранов из нержавеющей стали проектируют эти краны с фланцевыми концами так, чтобы колпак и корпус можно было соединить несколькими болтами для обеспечения очень плотного уплотнения. Шаровые краны из нержавеющей стали с фланцевым затвором легче собирать и устанавливать. Эти клапаны подходят для использования в системах с высоким давлением и высокой температурой, например, на паровых электростанциях. Фланцевые концы и болты обеспечивают соединение с нулевой утечкой. Однако использование болтов и фланцев в итоге делает эти клапаны более тяжелыми по сравнению с другими клапанами.

Рисунок: Шаровой клапан из нержавеющей стали с фланцевым затвором.

Сварной колпак шарового клапана из нержавеющей стали

Это тип шарового клапана из нержавеющей стали, в котором колпак и корпус соединены с помощью сварки. Этот тип шарового клапана из нержавеющей стали используется там, где транспортируемая жидкость очень опасна или где ремонт и обслуживание клапана нежелательны. К таким применениям относится перекачка нефтепродуктов и опасных жидкостей, таких как кислоты. Сварочный метод соединения обеспечивает нулевую утечку таких опасных жидкостей. Сварной колпачковый шаровой клапан из нержавеющей стали проходит неразрушающий контроль по периметру сварного шва, чтобы убедиться в отсутствии дефектов, исходящих от сварного шва, которые могут вызвать утечку жидкости. Сварные шаровые краны из нержавеющей стали подходят для использования в системах с высоким давлением и высокой температурой.

Рисунок: Сварной шаровой клапан из нержавеющей стали.

Области применения шаровых кранов из нержавеющей стали

• Шаровые клапаны из нержавеющей стали используются в системах нефте- и газоперерабатывающих заводов.
• Эти клапаны используются в паровых электростанциях.
• Они используются в химической промышленности.
• Шаровые краны из нержавеющей стали используются в системах отопления, вентиляции и кондиционирования воздуха.
• Эти клапаны используются в системах водоснабжения.
• Они используются в системах водяного охлаждения и дренажах нагревателей.
• Они используются в системах смазки.

Преимущества шаровых клапанов из нержавеющей стали

• Нержавеющие шаровые краны обладают хорошей запорной способностью.
• Эти клапаны долговечны, поскольку их можно обслуживать при любой поломке, а затем использовать снова и снова.
• Шаровые клапаны из нержавеющей стали являются универсальными, поскольку могут использоваться в различных промышленных областях.
• Эти клапаны хорошо работают даже при частых операциях.
• Они работают быстро по сравнению с другими клапанами, такими как задвижки.
• Шаровые краны из нержавеющей стали могут управляться как вручную, так и автоматически.
• Они могут использоваться в условиях высоких температур и высокого давления.
• Они устойчивы к коррозии.

Недостатки шаровых кранов из нержавеющей стали

• Шаровые краны из нержавеющей стали имеют высокий перепад давления.
• В отличие от других клапанов, они обычно издают больше шума.
• Они тяжелые по сравнению с другими клапанами.

Поиск и устранение неисправностей шаровых клапанов из нержавеющей стали

Утечка через сальник штока

• Ослабление гайки сальника. Затяните гайку сальника с моментом, рекомендованным производителем шарового крана из нержавеющей стали.
• Недостаточное количество уплотнительных колец. Добавьте дополнительные части уплотнительных колец.
• Изношенный или поврежденный сальник. Замените сальник.

Утечка через поверхности сидений

• Поврежденные сиденья. Замените сиденья.
• Посторонние материалы на седлах. Разберите клапан в соответствии с инструкциями производителя шарового крана из нержавеющей стали и удалите все посторонние материалы.

Утечка через соединение корпуса с капотом

• Неплотное соединение. Затяните соединительные элементы корпуса и крышки, такие как болты и винты, с достаточным моментом затяжки, рекомендованным производителем шарового крана из нержавеющей стали. Помните, что чрезмерный момент затяжки соединения может привести к повреждению прокладки и, следовательно, к увеличению утечки.
• Изношенная или поврежденная прокладка. Замените прокладку.

Шаровой клапан из нержавеющей стали трудно открыть или закрыть

• Шток клапана погнут. Замените или исправьте изгиб.
• Сальник клапана слишком сильно затянут. Слегка ослабьте гайку сальника. Помните, что ослабленная набивка приведет к утечке жидкости.
• Грязь на стебле. Очистите грязь.
• Изношена резьба гайки штока. Замените гайку штока.

Резюме

Шаровой клапан из нержавеющей стали – это тип шарового клапана, в котором корпус, колпак и шток изготовлены из нержавеющей стали. Этот тип клапана используется для дросселирования, открытия и закрытия потока жидкости. Этот тип клапана подходит для использования в системах с высоким давлением и высокой температурой. Это объясняется тем, что материал из нержавеющей стали имеет высокую температуру плавления – около 1400^o C, что позволяет ему выдерживать высокие температуры в большинстве промышленных применений. Производители шаровых кранов из нержавеющей стали изготавливают эти краны либо с мягкими седлами, либо с металлическими седлами. Мягкие седла используются там, где клапан предназначен для использования в низкотемпературных условиях при температуре менее 60^o C, а металлические седла используются там, где клапан должен применяться в высокотемпературных условиях при температуре выше 60^o C. Шаровые клапаны из нержавеющей стали управляются либо вручную, либо с помощью гидравлических, пневматических или электрических приводов. Существуют различные типы шаровых кранов из нержавеющей стали, в том числе шаровые краны с резьбовой крышкой из нержавеющей стали, шаровые краны с фланцевой крышкой из нержавеющей стали, шаровые краны со сварной крышкой из нержавеющей стали, шаровые краны из нержавеющей стали Т-образной формы, шаровые краны из нержавеющей стали Y-образной формы и шаровые краны из нержавеющей стали угловой формы. Эти клапаны используются в различных областях, таких как производство электроэнергии на основе пара, нефте- и газоперерабатывающие заводы, водоподготовка, химическая промышленность, системы смазки, системы отопления, вентиляции и кондиционирования воздуха. Преимуществами использования шаровых кранов из нержавеющей стали являются коррозионная стойкость, долговечность, универсальность, отсутствие утечек, хорошая запорная способность и быстродействие.
