Моторизованный поворотный клапан

Что такое моторизованный поворотный затвор?

Это поворотный клапан, который приводится в действие электродвигателем. Закрытие и открытие потока жидкости осуществляется компонентом, известным как диск клапана. В этом типе клапанов для запуска или остановки потока жидкости необходимо сделать четверть оборота тарелки клапана. Поэтому его называют четвертьоборотным клапаном. Диск установлен на проходе потока жидкости. Таким образом, диск поворачивается под углом 90^o  градусов, чтобы открыть или закрыть проход для потока жидкости. Производители моторизованных поворотных затворов используют простые и компактные конструкции этих клапанов. Такая конструкция делает этот клапан прочным и менее дорогим по сравнению с другими клапанами. Этот тип клапана устанавливается между двумя фланцами труб, которые соединяются с помощью болтов. Это обеспечивает герметичное соединение, исключающее утечку жидкости. Производители моторизованных поворотных затворов выпускают различные типы этих клапанов для использования при различных температурах и типах сред – от коррозионных до некоррозионных.

Рисунок: Моторизованный поворотный затвор.

Компоненты моторизованного поворотного затвора

Корпус клапана

Это основной компонент моторизованного поворотного затвора, поскольку он удерживает все остальные части вместе. Чтобы корпус обладал достаточной прочностью для удержания всех частей вместе, производители поворотных затворов с электроприводом изготавливают эту часть из прочных металлических материалов, таких как титановый сплав, нержавеющая сталь, углеродистая сталь, латунь и другие. Однако существуют и другие клапаны, изготовленные из полностью пластиковых материалов. Пластиковый материал делается прочным, чтобы выдерживать давление жидкости и вес других компонентов.

Электрический привод

Это часть моторизованного поворотного затвора, которая отвечает за обеспечение крутящего момента, необходимого для запуска и остановки клапана. Привод содержит автоматизированную систему, которая определяет момент запуска и остановки клапана. Он также может быть полуавтоматизированным.

Стебель

Это часть моторизованного поворотного затвора, которая соединяет привод клапана и диск клапана. Шток также служит для передачи энергии, необходимой для поворота диска, чтобы разрешить или перекрыть поток жидкости.

Диск

Это часть моторизованного поворотного затвора, которая отвечает за открытие и закрытие потока жидкости. Диск получает энергию для работы от привода через шток.

Сиденье

Это компонент моторизованного поворотного затвора, который служит в качестве посадочной поверхности для тарелки клапана, когда клапан закрывается. Седло также помогает предотвратить утечку жидкости при остановке клапана. Материал, из которого изготовлено седло, очень важен, так как он определяет, где может использоваться клапан.

Прокладка

Этот компонент используется для предотвращения утечки жидкости между сопрягаемыми поверхностями клапана и трубы. Кроме того, материал, из которого изготовлена прокладка, определяет область применения клапана.

Рисунок: Компоненты моторизованного поворотного затвора.

Как работает моторизованный поворотный клапан?

Моторизованный поворотный клапан – это клапан с четвертьоборотом, что означает, что для запуска или остановки потока жидкости диск клапана должен повернуться на угол 90^o градусов. Клапан начинает пропускать поток жидкости при включении электропривода. Энергия от основного источника питания проходит через электродвигатель, где преобразуется в кинетическую энергию. Эта энергия вращения двигателя затем уменьшается через механическую систему для создания необходимого крутящего момента. Этот вращательный момент передается через шток клапана на диск. Затем диск поворачивается на угол 90^o градусов против часовой стрелки, позволяя жидкости протекать через клапан. Жидкость продолжает течь через клапан до тех пор, пока диск остается открытым. Чтобы закрыть клапан, привод поворачивается еще на 90^o градусов по часовой стрелке. При таком повороте диск остается перпендикулярным направлению потока жидкости, где он блокирует прохождение жидкости через клапан. Эти клапаны используются для дросселирования, когда диск слегка приоткрывается, обеспечивая некоторый поток жидкости.

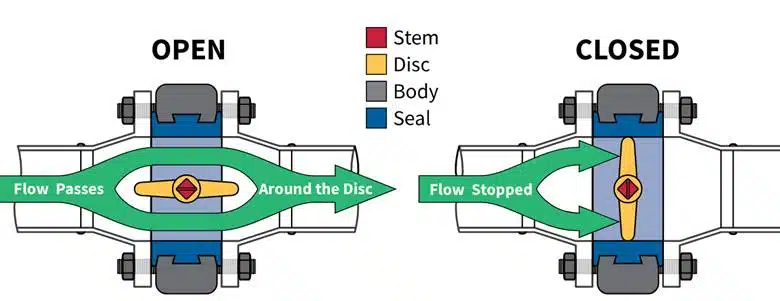

Рисунок: Работа моторизованного поворотного затвора.

Типы поворотных затворов с электроприводом

Концентрический поворотный клапан с электроприводом

Это наиболее распространенный тип моторизованных поворотных затворов. Производители моторизованных поворотных затворов проектируют этот тип клапана таким образом, что шток направляется к диску клапана. Таким образом, шток проходит через осевую линию диска. Этот шток клапана с нулевым смещением поставляется с упругим седлом. Это означает, что материал седла изготовлен из мягких материалов, таких как резина или пластик. Поэтому такие клапаны используются в системах низкого давления и низких температур. Это седло помогает обеспечить отсутствие утечки жидкости при закрытом клапане.

Рисунок: Концентрический моторизованный поворотный затвор.

Поворотный затвор с эксцентриковым приводом

Это один из самых известных типов поворотных затворов. Производители моторизованных поворотных затворов выпускают этот клапан со штоком, смещенным относительно центральной линии диска. Эти клапаны используются в различных областях, таких как шламовая, горнодобывающая, бумажная и целлюлозная промышленность, нефтеперерабатывающие заводы, электростанции и др. Существует три типа эксцентриковых моторизованных поворотных затворов, а именно:

1. Одноэксцентриковый клапан. Это моторизованный поворотный клапан, в котором шток установлен за осевой линией диска. Производители моторизованных поворотных затворов изготавливают этот клапан таким образом, что он может уменьшить контакт между диском и уплотнением клапана до полного закрытия.
2. Клапан с двойным эксцентриком. Это моторизованный поворотный клапан, в котором шток установлен позади диска с дополнительным смещением с одной стороны. Такой клапан позволяет диску регулироваться относительно центральной линии. Это способствует повышению герметичности. Клапан использует мягкие седла и не соприкасается со штоком клапана. Из-за мягких седел этот моторизованный поворотный затвор может использоваться только в условиях низких температур.
3. Клапан с тройным эксцентриком. Это моторизованный поворотный клапан, предназначенный для использования в критических условиях. Производители моторизованных поворотных затворов проектируют этот клапан аналогично типу с двойным эксцентриком. Этот клапан имеет три смещения, два из которых аналогичны смещениям двойного эксцентрика, а третье смещение возникает из-за оси контакта седла и диска. Производители моторизованных поворотных затворов проектируют эти клапаны с металлическими седлами, что делает их пригодными для применения в условиях высоких температур и давления. Кроме того, такая конструкция помогает уменьшить износ и повысить эффективность работы.

Рисунок: Эксцентриковый моторизованный поворотный затвор.

Моторизованный поворотный затвор с наконечником

Это моторизованный поворотный клапан с резьбой на внешней стороне корпуса клапана. Резьбовые наконечники служат для удержания болтов, используемых для соединения клапана с трубой без использования гаек. Таким образом, для соединения клапана с трубой требуется два комплекта болтов. Клапан соединен между двумя фланцами, где каждый фланец имеет отдельный набор болтов. Такая конструкция позволяет легко демонтировать одну сторону трубопровода без вмешательства в работу другой стороны. Производители поворотных затворов с электроприводом рекомендуют использовать эти клапаны в тупиковых системах с низким давлением. Эти клапаны могут выдерживать высокие температуры в зависимости от материала, из которого изготовлены седла и уплотнения.

Рисунок: Моторизованный поворотный затвор с наконечником.

Моторизованный вафельный поворотный клапан

Это моторизованный поворотный клапан, конструкция которого делает его более дешевым по сравнению с другими типами клапанов. Этот клапан разработан таким образом, чтобы его можно было зажать между двумя фланцами трубопроводной системы. Производители моторизованных поворотных затворов проектируют некоторые из них с фланцевыми отверстиями снаружи корпуса клапана, в то время как другие не имеют фланцевых отверстий. Клапан присоединяется к трубопроводу с помощью длинных болтов, которые проходят от одного конца трубы до другого конца, пересекая корпус клапана. Между сопрягаемыми поверхностями трубы и клапана устанавливается прокладка для предотвращения утечки жидкости. Для предотвращения утечки жидкости между штоком и корпусом клапана используются уплотнительные кольца.

Рисунок: Моторизованный пластинчатый поворотный затвор.

Пластиковый моторизованный поворотный клапан

Это один из моторизованных поворотных затворов, который полностью изготовлен из пластика. Эти клапаны работают по тому же принципу, что и другие поворотные затворы. Пластиковый материал, из которого изготовлен этот клапан, должен обладать высокой прочностью, чтобы выдержать вес электропривода, а также других компонентов клапана. К таким материалам относятся пропилен и поливинилхлорид. Этот тип клапана предназначен для использования в низкотемпературных приложениях, поскольку пластиковые материалы не выдерживают высоких температур. Этот тип клапанов имеет очень малый вес по сравнению с металлическими. Кроме того, при обработке этих клапанов расходуется меньше энергии по сравнению с металлическими, поэтому цена всегда дешевле. Производители моторизованных поворотных затворов рекомендуют использовать эти клапаны в агрессивных средах, поскольку они обладают высокой коррозионной стойкостью по сравнению с металлическими.

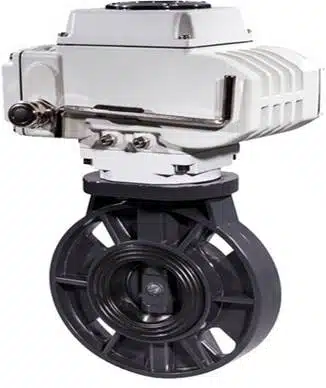

Рисунок: Пластиковые поворотные затворы с электроприводом.

Области применения поворотных затворов с электроприводом

• Эти клапаны используются в горнодобывающей промышленности.
• Они используются в системах водоснабжения и водоподготовки.
• Моторизованные поворотные затворы используются при переработке нефтепродуктов.
• Они используются в бумажной и целлюлозной промышленности.
• Эти клапаны используются в химической промышленности.
• Моторизованные поворотные затворы используются для работы со шламами и шламовыми отложениями.
• Они используются в паровых и котельных установках.
• Эти клапаны используются в пищевой промышленности и производстве напитков, поскольку их можно легко очищать, что упрощает поддержание высокого уровня гигиены.
• Они также используются в фармацевтике благодаря простоте очистки.

Преимущества поворотных затворов с электроприводом

• Эти клапаны работают автоматически, поэтому им не нужен привод клапана.
• Они просты в эксплуатации, так как для их открытия или закрытия требуется четверть оборота.
• Моторизованные поворотные затворы универсальны, так как могут использоваться в различных областях промышленности.
• Эти клапаны легко устанавливать, чистить и ремонтировать.
• Моторизованные поворотные затворы менее дороги по сравнению с другими клапанами, такими как шаровые и шиберные.
• Они имеют низкое давление.
• Моторизованные поворотные затворы имеют простую и компактную конструкцию.

Недостатки моторизованных поворотных затворов

• Эти клапаны открываются, при этом диск остается на пути потока жидкости, что снижает давление потока.
• Эти клапаны стоят дороже по сравнению с ручными типами.
• Моторизованные поворотные затворы не обладают хорошими уплотнительными свойствами, как шаровые краны.

Устранение неисправностей поворотных затворов с электроприводом

Утечка внутренней жидкости

• Материалы засорились в клапане. Откройте клапан и удалите все засорившиеся материалы. Очистите седло клапана.
• Поврежденные сиденья. Замените сиденья.
• Изношенные уплотнительные кольца. Замените уплотнительные кольца.
• Поврежденный диск. Замените диск.

Утечка внешней жидкости

• Ослабленные болты. Затяните болты моментом, рекомендованным производителем моторизованного поворотного затвора.
• Изношенная прокладка. Замените прокладку.

Клапан не запускается

• Сбой питания. Проверьте наличие питания от источника питания.
• Ослабленное соединение. Проверьте подключенные кабели, чтобы обеспечить поток электроэнергии.
• Неправильная частота или напряжение. Убедитесь, что частота и напряжение соответствуют значениям, рекомендованным производителем моторизованного поворотного затвора. Измерьте напряжение, чтобы убедиться, что оно соответствует рекомендованным значениям.

Резюме

Моторизованный поворотный клапан – это клапан, в котором для работы используется электродвигатель. Этот клапан преобразует электрическую энергию в механическую. Эта механическая энергия обеспечивает крутящий момент, необходимый для запуска и остановки потока жидкости. Моторизованные поворотные затворы – это четвертьоборотные клапаны, то есть диск клапана поворачивается под углом 90^o градусов для открытия и закрытия потока жидкости. Производители моторизованных поворотных затворов используют простую и компактную конструкцию, которая делает эти клапаны более дешевыми и легкими по весу по сравнению с другими клапанами. Эти клапаны присоединяются к трубе с помощью болтов, при этом клапан помещается между фланцами трубы. Материал, из которого изготовлен клапан, определяет область его применения – от низких до высоких температур и от коррозийных до некоррозийных применений.

Производители моторизованных поворотных затворов разрабатывают различные типы этих клапанов, включая концентрические моторизованные поворотные затворы, эксцентрические моторизованные поворотные затворы, моторизованные поворотные затворы с ушком, моторизованные вафельные поворотные затворы и пластиковые моторизованные поворотные затворы. Области применения этих клапанов включают бумажную и целлюлозную промышленность, химическую промышленность, фармацевтику, продукты питания и напитки, водоснабжение, горнодобывающую промышленность, нефтеперерабатывающие заводы и другие. Преимущества использования этих клапанов включают легкость, быстроту работы, простую и компактную конструкцию, меньшую стоимость, универсальность, автоматизированную работу, небольшую площадь установки, простоту монтажа и ремонта.
