Поворотный затвор с наконечником

Что такое ушковый тип поворотного затвора?

Это клапан с наконечниками, имеющими резьбу на фланцах корпуса клапана. Поворотный клапан с наконечниками присоединяется к трубе с помощью болтов. Болты вставляются через резьбовые наконечники. Производители поворотных затворов с ушками используют такую конструкцию, чтобы можно было легко отсоединить один конец без ущерба для другого конца. Поворотные затворы с ушками работают с помощью маховика или привода. Работа клапана основана на четверти оборота маховика или привода для открытия или закрытия потока жидкости в зависимости от необходимости. Производители поворотных затворов с наконечниками разрабатывают эти клапаны с использованием различных материалов для различных компонентов клапанов. Материал, из которого изготовлен клапан, определяет место его использования, а также рабочую температуру. Некоторые поворотные затворы с ушком предназначены для пропускания двунаправленного потока жидкости, в то время как другие пропускают поток жидкости только в одном направлении.

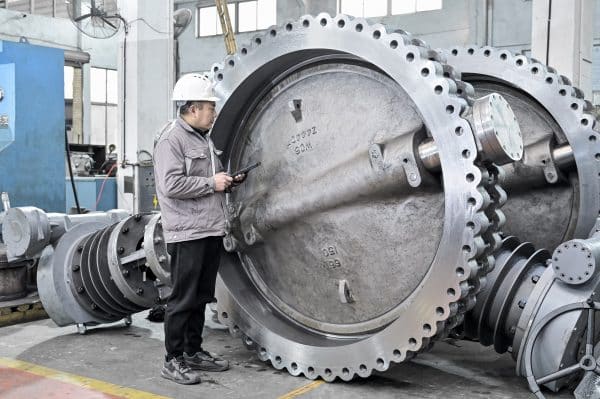

Рисунок: Поворотный затвор с наконечником.

Компоненты поворотного затвора с наконечником

Тело

Это часть поворотного затвора с наконечником, которая используется для удержания всех остальных частей вместе. Корпус изготавливается из металлических материалов, что делает его очень прочным. Некоторые из прочных металлических материалов, используемых для изготовления корпуса, включают титановый сплав, нержавеющую сталь, латунь, углеродистую сталь и другие. На корпусе имеются выступы с отверстиями для крепления болтов, используемых для соединения клапана и трубы вместе.

Привод/маховик

Это компонент, используемый для обеспечения крутящего момента, необходимого для поворота клапана с целью запуска и остановки потока жидкости. Привод используется в автоматических или полуавтоматических клапанах, а маховик или рычаг – в ручных поворотных затворах. Маховик – это место, где оператор клапана прикладывает крутящий момент для открытия или закрытия клапана.

Стебель

Это деталь поворотного затвора с наконечником, которая соединяет маховик/привод с тарелкой клапана. Шток помогает передать крутящий момент от маховика к диску. Этот момент помогает повернуть диск на 90^o градусов для открытия или закрытия потока жидкости.

Диск

Это часть дискового поворотного затвора, которая используется для запуска и остановки потока жидкости. Диск соединен с маховиком/приводом через шток клапана.

Сиденье

Это компонент поворотного клапана с ушком, который помогает предотвратить утечку жидкости, когда клапан закрыт. Седло обеспечивает поверхность, на которую опирается диск клапана, когда клапан останавливается. Материал седла может быть мягким или металлическим. Мягкие седла предназначены для использования при низких температурах, а металлические – при высоких.

Прокладки

Это компонент, помещаемый между сопрягаемыми поверхностями клапана и трубы для предотвращения утечки жидкости. Прокладка удерживается на своем месте после соединения клапана и трубы с помощью болтов.

Рисунок: Компоненты поворотного затвора с ушком.

Как работает поворотный затвор с наконечником?

Поворотный клапан с наконечником – это четвертьоборотный клапан. Это означает, что для открытия или закрытия потока жидкости диск клапана поворачивается на четверть оборота. Чтобы открыть поворотный клапан с ушком, рукоятку поворачивают против часовой стрелки на четверть оборота, что составляет угол 90^o градусов. Крутящий момент, приложенный к рукоятке, передается на диск клапана через шток клапана. Этот момент заставляет тарелку клапана повернуться и стать параллельно направлению потока жидкости. В таком состоянии клапан остается открытым, позволяя жидкости протекать через клапан. Чтобы остановить поток жидкости, рукоятку снова поворачивают на четверть, но в противоположном направлении (по часовой стрелке). В результате этого вращения диск поворачивается перпендикулярно потоку жидкости. Направление диска перпендикулярно потоку жидкости обеспечивает перекрытие пути потока жидкости, поэтому жидкость не может протекать через клапан. Производители поворотных затворов с наконечником проектируют этот клапан таким образом, что он может использоваться как для перекрытия, так и для дросселирования. Для дросселирования потока жидкости рукоятка слегка поворачивается, позволяя диску повернуться, чтобы обеспечить небольшой поток жидкости.

Рисунок: Работа поворотного затвора с наконечником.

Типы поворотных затворов с наконечником

Ручной поворотный клапан с наконечником

Это ручной поворотный затвор, который управляется вручную с помощью маховика или ручного рычага. Этот тип клапана дешевле по сравнению с клапанами с приводом. Производители ручных поворотных затворов разрабатывают их таким образом, чтобы в будущем их можно было автоматизировать, если в этом возникнет необходимость. Для работы этого клапана требуется приложение крутящего момента к рукоятке со стороны оператора клапана для запуска или остановки потока жидкости. Этот тип клапана подходит для использования в клапанах среднего и малого размера, поскольку большие поворотные затворы с ушком требуют большого крутящего момента для открытия. Ручные поворотные затворы с наконечниками универсальны, так как могут работать даже там, где нет электричества. Однако этот тип клапана представляет опасность для оператора, особенно если перекачиваемая среда опасна, например, легковоспламеняющиеся жидкости, такие как нефть и газ, или коррозионные вещества, такие как кислоты. Это связано с тем, что любая утечка при работе оператора клапана может привести к травмам или смерти.

Рисунок: Ручной поворотный клапан с наконечником.

Пластиковый поворотный клапан с наконечником

Это поворотный клапан с наконечником, изготовленный из пластика. Производители поворотных затворов с наконечниками разрабатывают эти клапаны для использования в низкотемпературных условиях, то есть при температуре ниже 60^o C. Это связано с тем, что пластиковые материалы плавятся или деформируются под воздействием высоких температур. Однако эти клапаны обладают отличной устойчивостью к агрессивным средам, таким как кислоты. Поэтому производители поворотных затворов с ушком рекомендуют использовать эти клапаны там, где температура низкая, но среда очень агрессивная. Кроме того, эти клапаны можно использовать в некоррозионных средах, таких как пресная вода, поскольку они дешевле металлических. Еще одно хорошее свойство пластиковых поворотных затворов с наконечником заключается в том, что они имеют небольшой вес благодаря низкой плотности пластиковых материалов. Поливинил и пропилен – вот некоторые из пластиковых материалов, которые используются для изготовления этих клапанов.

Рисунок: Пластиковый поворотный клапан с наконечником.

Гидравлический поворотный клапан с наконечником

Это поворотный затвор с ушком, который управляется с помощью гидравлического привода. Привод работает с помощью гидравлической жидкости. Производители поворотных затворов с ушком проектируют привод с автоматизированной системой, которая определяет, когда клапан можно открыть. Этот тип клапана также может управляться дистанционно с помощью автоматизированной системы. Гидравлический поворотный клапан с наконечником создает высокий крутящий момент благодаря несжимаемости гидравлической жидкости. Это делает клапан пригодным для использования в поворотных дисковых затворах, которым требуется большой крутящий момент.

Пневматический поворотный клапан с наконечником

Это поворотный клапан с ушком, работающий на сжатом воздухе. Производители пневматических поворотных затворов рекомендуют использовать этот клапан, особенно в тех областях применения, где требуется высокий уровень гигиены, поскольку сжатый воздух может быть отфильтрован для обеспечения отсутствия загрязнений. Этот тип клапана работает за счет использования механизма сжатого воздуха для вращения штока клапана, который затем вращает диск клапана для открытия и закрытия потока жидкости. Пневматические поворотные клапаны с наконечником, как и другие клапаны с приводом, имеют систему управления, которая определяет, когда клапан закрывается и открывается. Эти клапаны надежны и долговечны, если используются в соответствии с инструкциями производителя.

Электрический поворотный клапан с наконечником

Это поворотный затвор с ушком, который приводится в действие с помощью электрической энергии. Электрическая энергия преобразуется в механическую с помощью электродвигателя и системы снижения скорости. Эта механическая энергия отвечает за крутящий момент, используемый для запуска и остановки клапана. Этот тип клапана может использоваться практически во всех областях применения клапанов благодаря наличию электроэнергии. Однако при отключении электроэнергии клапан не сможет запуститься или остановиться, что приведет к его остановке. Производители поворотных затворов с наконечником проектируют эти клапаны с системой управления, которая определяет момент запуска или остановки. Автоматизация системы управления также может быть разработана для дистанционного управления.

Применение поворотных затворов с ушком

• Поворотные затворы с ушком используются в очистке сточных вод и водоснабжении.
• Они используются в химической промышленности.
• Они используются в бумажной и целлюлозной промышленности.
• Поворотные затворы с ушком используются при переработке нефтепродуктов.
• Они используются в противопожарных системах.
• Поворотные затворы с ушком используются в промышленности на паровых электростанциях.
• Они используются при транспортировке нефти и газа.
• Эти клапаны используются в производстве продуктов питания и напитков.
• Поворотные затворы с наконечниками используются в системах, связанных со шламами и осадками, поскольку они практически не засоряются.

Преимущества поворотных затворов с ушком

• Поворотные затворы с ушком имеют небольшие размеры и малый вес.
• Они имеют простую и компактную конструкцию.
• Поворотные затворы с наконечником являются универсальными, поскольку используются в широком спектре промышленных применений.
• Эти клапаны используются как для запорной, так и для дроссельной арматуры.
• Они могут управляться вручную или с помощью электропривода в зависимости от предпочтений заказчика.
• Поворотные затворы с ушком могут использоваться как при низких, так и при высоких температурах в зависимости от материала, из которого изготовлен клапан или внутренние детали.
• Эти клапаны легко устанавливать, чистить и ремонтировать.
• Они открываются и закрываются очень быстро.
• Поворотные затворы с наконечником дешевле по сравнению с другими клапанами, такими как задвижки и шаровые затворы.
• При установке они занимают мало места по сравнению с другими клапанами.

Недостатки поворотных затворов с выступом

• Диск в этих клапанах не имеет направляющей, поэтому на него всегда воздействует турбулентность жидкости.
• Использование поворотных затворов с ушками для дросселирования должно применяться только в системах низкого давления.
• Задушенный и кавитационный поток – две основные технические проблемы, связанные с этими клапанами.
• Когда клапан открыт, диск остается на пути потока жидкости, что создает определенный уровень сопротивления жидкости, снижая эффективность.

Устранение неисправностей поворотных затворов с наконечниками

Утечка внутренней жидкости

• Седло клапана повреждено или изношено. Замените седло клапана.
• Диск поврежден или изношен. Замените диск.
• Диск закрыт неплотно. Затяните диск, чтобы он полностью закрылся.
• В клапане засорились посторонние материалы. Откройте клапан и удалите посторонние материалы, вызывающие засорение.

Утечка внешней жидкости

• Изношенная или поврежденная прокладка. Замените прокладку.
• Неплотное соединение между клапаном и трубой. Затяните болты с усиливающим моментом, рекомендованным производителем поворотного затвора с наконечником.

Ручку трудно вращать

• Материалы, засорившие клапан. Откройте клапан изнутри и удалите все материалы, мешающие открытию или закрытию клапана.
• Коррозия в клапане. Проверьте клапан на наличие корродированного материала и очистите его от коррозии.

Резюме

Поворотный клапан с ушком – это тип клапана, используемый для включения и выключения, а также для дросселирования потока жидкости. Однако использование этого клапана для дросселирования потока жидкости зависит от ограниченного давления жидкости. Поворотные затворы с наконечниками изготавливаются из корпусов небольшой длины, что облегчает их присоединение к трубопроводу. Соединение осуществляется с помощью болтов. Это позволяет обеспечить высокую прочность к давлению жидкости. Производители поворотных затворов с наконечниками проектируют корпус с резьбой, в которую вставляются болты. Поворотные затворы с наконечниками работают за счет поворота диска на угол 90^o градусов. Таким образом, диск клапана ориентируется параллельно направлению потока жидкости, оставляя беспрепятственный путь. Клапан закрывается, когда диск поворачивается с помощью рукоятки и становится перпендикулярным направлению потока жидкости.

Производители поворотных затворов разрабатывают различные типы этих клапанов, включая ручные поворотные затворы, пластиковые поворотные затворы, гидравлические поворотные затворы, электрические поворотные затворы и пневматические поворотные затворы. Области применения этих клапанов включают химическую промышленность, очистку и обработку воды, бумажную и целлюлозную промышленность, паровые электростанции, продукты питания и напитки. Преимущества использования поворотных затворов с проушиной включают в себя легкость, компактность и простоту конструкции, быстроту работы, низкую стоимость, универсальность, простоту установки, очистки, ремонта и технического обслуживания.
