Обратный клапан с заслонкой

Что такое обратный клапан с заслонкой?

Это обратный клапан, который использует наклонный диск для открытия и закрытия потока жидкости. Жидкость течет от входа через диск и выходит из клапана через выпускной клапан. Диск закреплен на одном конце, а другой конец свободен. Давление жидкости давит на свободный конец, в результате чего диск открывается, пропуская поток жидкости. Производители обратных клапанов с заслонкой используют силу тяжести или пружину для закрытия клапана, когда давление жидкости начинает снижаться. Вертикальная плоскость и седло ориентированы под углом от 0^o до 45^o градусов. Обратные клапаны с заслонкой являются автоматическими, поэтому они не нуждаются в механизмах управления, таких как привод или маховик. Производители обратных клапанов выпускают различные разновидности этих клапанов, предназначенные для различных уровней давления и температуры. Другие обратные клапаны подходят для коррозионных применений, например, для контроля потока кислот. Материалы, из которых изготовлен клапан, определяют его наилучшее применение. Производители обратных клапанов предоставляют руководство пользователя по установке и применению клапана.

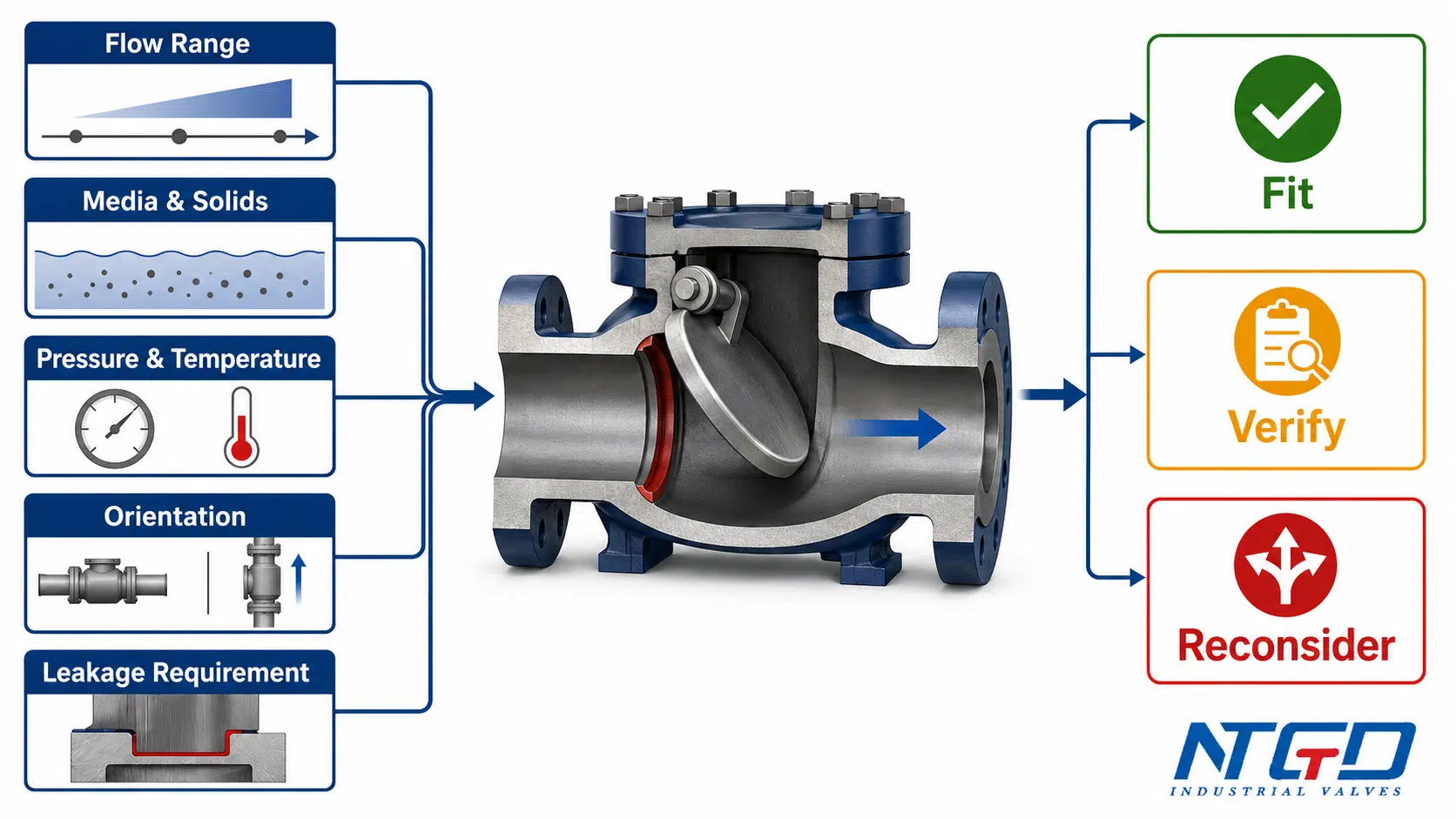

Рисунок: Обратный клапан с заслонкой.

Компоненты обратного клапана с заслонкой

Корпус клапана

Корпус клапана – это одна из внешних частей обратного клапана с заслонкой. Эта деталь отвечает за размещение внутренних частей клапана. Производитель обратного клапана изготавливает корпус клапана из прочных металлических материалов, таких как сталь, ковкий и чугун. Эти прочные металлические материалы призваны передать свою высокую прочность обратному клапану, чтобы он мог выдерживать высокое давление, температуру и быть устойчивым к ударам падающих предметов.

Крышка клапана

Это еще одна внешняя часть обратного клапана заслонки. Эта часть располагается поверх корпуса клапана. Корпус и крышка соединяются с помощью болтов и гаек или винтов, чтобы обеспечить прочное соединение, исключающее утечку. Корпус и крышка изготавливаются из одного и того же материала, чтобы при затягивании болтов одна часть не сломалась. Колпак также предназначен для завершения корпуса клапана и служит в качестве барьера давления.

Диск

Диск – это компонент, используемый для открытия и закрытия клапана для пропускания и перекрытия потока жидкости соответственно. Диск имеет один конец, закрепленный на шарнире, а другой конец свободен. На свободный конец давит жидкость, открывая клапан.

Сиденье

Это часть обратного клапана с заслонкой, где диск занимает место, закрывая клапан. Седло также помогает предотвратить утечку жидкости между диском и внутренней частью корпуса. Седло является очень важным компонентом, поскольку оно определяет рабочую температуру обратного клапана заслонки в зависимости от материала изготовления.

Весна

Производители обратных клапанов с заслонкой также оснащают некоторые из них пружинами. Пружина используется для того, чтобы помочь вернуть диск в его посадочное положение после снижения давления всасываемой жидкости.

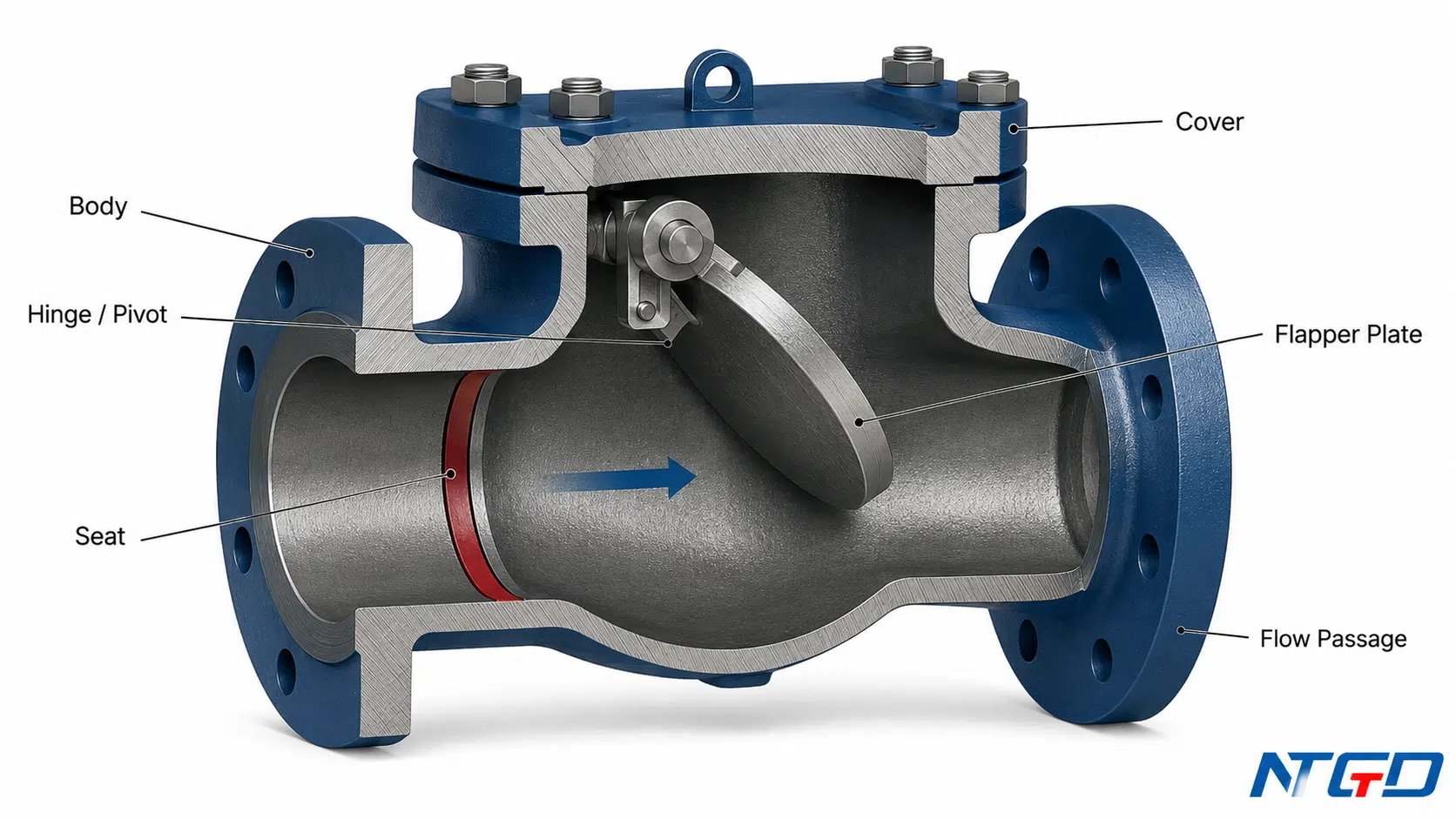

Рисунок: Компоненты обратного клапана с заслонкой.

Как работает обратный клапан с заслонкой?

В обратном клапане с заслонкой используется принцип перепада давления. В этом случае диск клапана открывается в зависимости от уровня давления на всасывании. Давление на входе должно быть высоким, чтобы обеспечить достаточную силу, необходимую для широкого открытия диска. Давление всасывания обеспечивается насосом. Как только клапан открывается, жидкость продолжает течь через обратный клапан заслонки до тех пор, пока давление насоса не начнет снижаться. В момент снижения давления жидкости или остановки насоса тарелка клапана возвращается в седловое положение, где она обеспечивает отсутствие обратного потока жидкости. Обратный поток жидкости может привести к повреждению трубопроводного оборудования, например, насосов или котлов, а также к загрязнению таких жидкостей, как вода и напитки.

Рисунок: Работа обратного клапана с заслонкой.

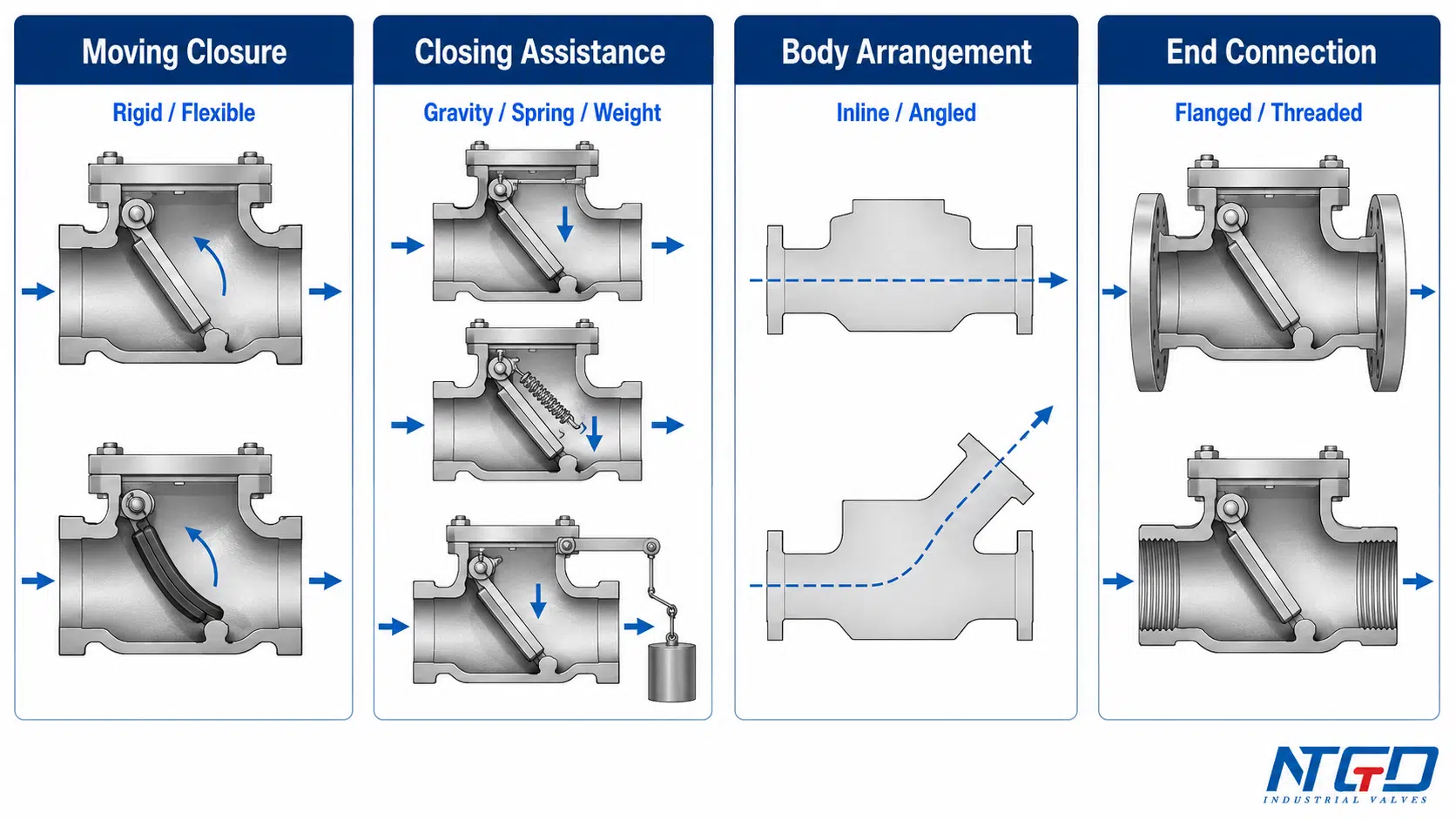

Типы обратных клапанов с заслонкой

Прямой обратный клапан с заслонкой

Это обратный клапан с круглым диском и шарнирным штифтом, где диск закрывается и открывает поток жидкости. Обратный клапан с прямой заслонкой устанавливается в горизонтальном положении. Жидкость течет от входного отверстия через диск к выходному отверстию до тех пор, пока давление всасывания не уменьшится, заставляя диск вернуться в закрытое положение. Производители обратных клапанов с прямым клапаном проектируют этот клапан с седловым кольцом, которое помогает диску опираться на него при закрытии, обеспечивая плотное и равномерное уплотнение. Поверхность седла ориентирована под небольшим углом, что позволяет ему открываться при низком давлении, создавать положительное уплотнение и уменьшать ударную волну клапана при закрытии.

Рисунок: Прямой обратный клапан с заслонкой.

Обратный клапан с откидным диском

Это обратный клапан с заслонкой, имеющий дискообразный запорный элемент. Этот диск поворачивается вокруг шарнира между краем и центром диска. Конструкция обратного клапана с заслонкой такова, что диск может подниматься от седла, когда клапан открывается, и опускаться в седло, когда закрывается. Эти клапаны работают очень быстро по сравнению с другими клапанами, поскольку центр тяжести диска имеет короткий путь между открытым и закрытым состояниями. Эти клапаны сложнее ремонтировать и они дороже, чем клапаны прямого типа. Производители обратных клапанов с заслонкой рекомендовали эти клапаны для использования в тех областях, где другие обратные клапаны с заслонкой не могут быть использованы.

Рисунок: Обратный клапан с откидным диском.

Y-образный обратный клапан с заслонкой

Это обратный клапан с заслонкой, имеющий Y-образную форму для облегчения доступа и осмотра внутренних частей клапана без отсоединения клапана от трубы. Несмотря на то, что этот клапан имеет Y-образную форму, жидкость проходит через клапан прямо, подобно тому, как она проходит через прямой обратный клапан с заслонкой. Часть клапана с отверстием, где клапан открывается для осмотра, ориентирована под углом около 45^o градусов к оси трубы. Верхняя часть этой косой части соединяется с помощью болтов или резьбы. Осмотр внутренних частей клапана производится путем открытия этой части. Y-образный обратный клапан с заслонкой занимает больше места по сравнению с другими клапанами.

Рисунок: Y-образный обратный клапан с заслонкой.

Обратный клапан с фланцевым концом

Это обратный клапан с заслонкой, изготовленный с фланцами на концах. Фланцы предназначены для соединения клапана с трубой. Фланцы находятся на обоих портах клапана и имеют отверстия. Эти клапаны соединяются с трубами с помощью болтов и гаек. Конец трубы, соединенный с обратным клапаном с фланцевым концом, должен иметь фланец с отверстиями. Между фланцами трубы и клапана находится прокладка, используемая для обеспечения герметичности, исключающей утечки. Производители обратных клапанов с фланцевым затвором рекомендуют использовать эти клапаны в системах высокого давления, поскольку их соединения очень плотные благодаря количеству используемых болтов и гаек, а также прокладке. Из-за болтов и гаек, а также фланцевых концов, используемых в этих клапанах, они получаются тяжелыми по сравнению с другими клапанами.

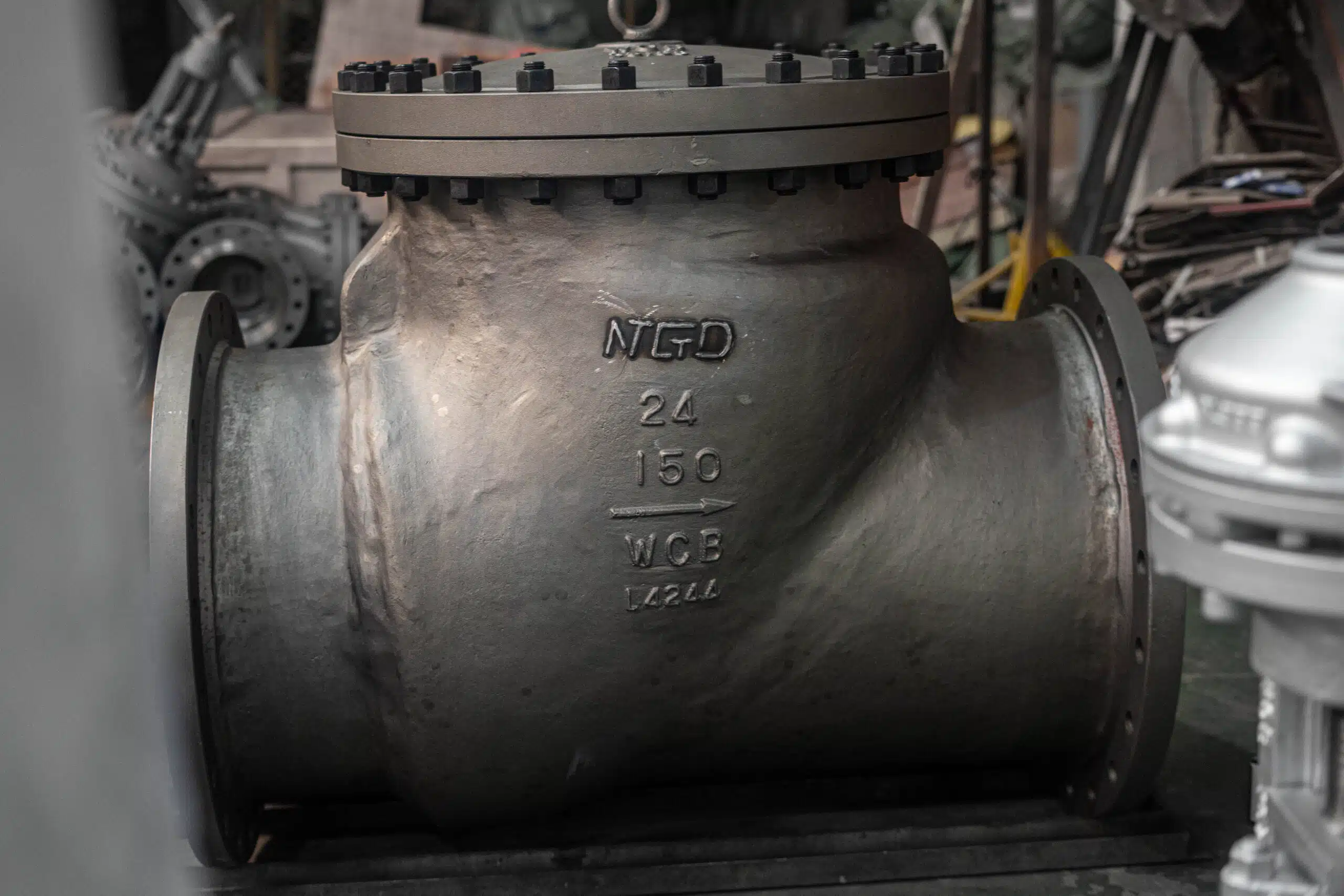

Рисунок: Обратный клапан с фланцевым концом.

Обратный клапан с резьбовым концом

Это обратный клапан с заслонкой, который присоединяется к трубе с помощью резьбы. Производители обратных клапанов выпускают эти клапаны с наружной или внутренней резьбой. Конец трубы, присоединяемый к клапану, также имеет резьбу. Если обратный клапан с резьбой на конце имеет внутреннюю резьбу, то труба должна иметь наружную резьбу, и наоборот. Обратные клапаны с резьбовым концом имеют меньшие размеры по сравнению с фланцевыми типами. Кроме того, эти клапаны имеют небольшой вес по сравнению с фланцевыми. Производители обратных клапанов с резьбой рекомендуют использовать эти клапаны в системах среднего давления. Однако в зависимости от внутренних материалов, используемых в таких деталях, как диск и седло, клапан может применяться как при низких, так и при высоких температурах.

Рисунок: Обратный клапан с резьбовым концом

Применение обратных клапанов с заслонкой

• Обратные клапаны с заслонкой используются в канализации и очистке сточных вод.
• Они используются в бытовых и коммерческих системах подачи пресной воды.
• Обратные клапаны с заслонкой используются в системах пожаротушения.
• Они используются на предприятиях по переработке пищевых продуктов.
• Эти клапаны используются в производстве различных видов химических веществ.
• Обратные клапаны с заслонкой используются в фармацевтике.
• Они используются для открытия и закрытия потока жидкости в паровых электростанциях.
• Они используются в котельных системах для управления потоком пара и питательной воды.
• Они используются в горнодобывающей промышленности.

Преимущества обратных клапанов с заслонкой

• Обратные клапаны с заслонкой работают автоматически, используя разницу давлений для открытия и закрытия. Таким образом, они помогают сократить расходы на привод клапана или оператора клапана.
• Обратные клапаны с заслонкой используются в различных областях промышленности, что делает их одними из самых универсальных промышленных клапанов.
• Эти клапаны долговечны, поскольку при поломке их можно отремонтировать для повторного использования.
• Эти клапаны не подвержены утечке жидкости, что делает их пригодными для использования в опасных жидкостях, таких как кислоты.
• Они не нуждаются в смазке.
• Обратные клапаны с заслонкой могут поддерживать необходимый уровень давления в своих областях применения.
• Эти клапаны имеют низкий перепад давления, что способствует повышению эффективности перекачки.
• Обратные клапаны с заслонкой изготавливаются из различных материалов, пригодных для использования в условиях низких или высоких температур.
• Эти клапаны работают быстрее по сравнению с другими клапанами, такими как шаровые или шиберные.
• Обратные клапаны с заслонкой не допускают обратного потока жидкости.
• Их легко устанавливать и ремонтировать.

Недостатки обратного клапана с заслонкой

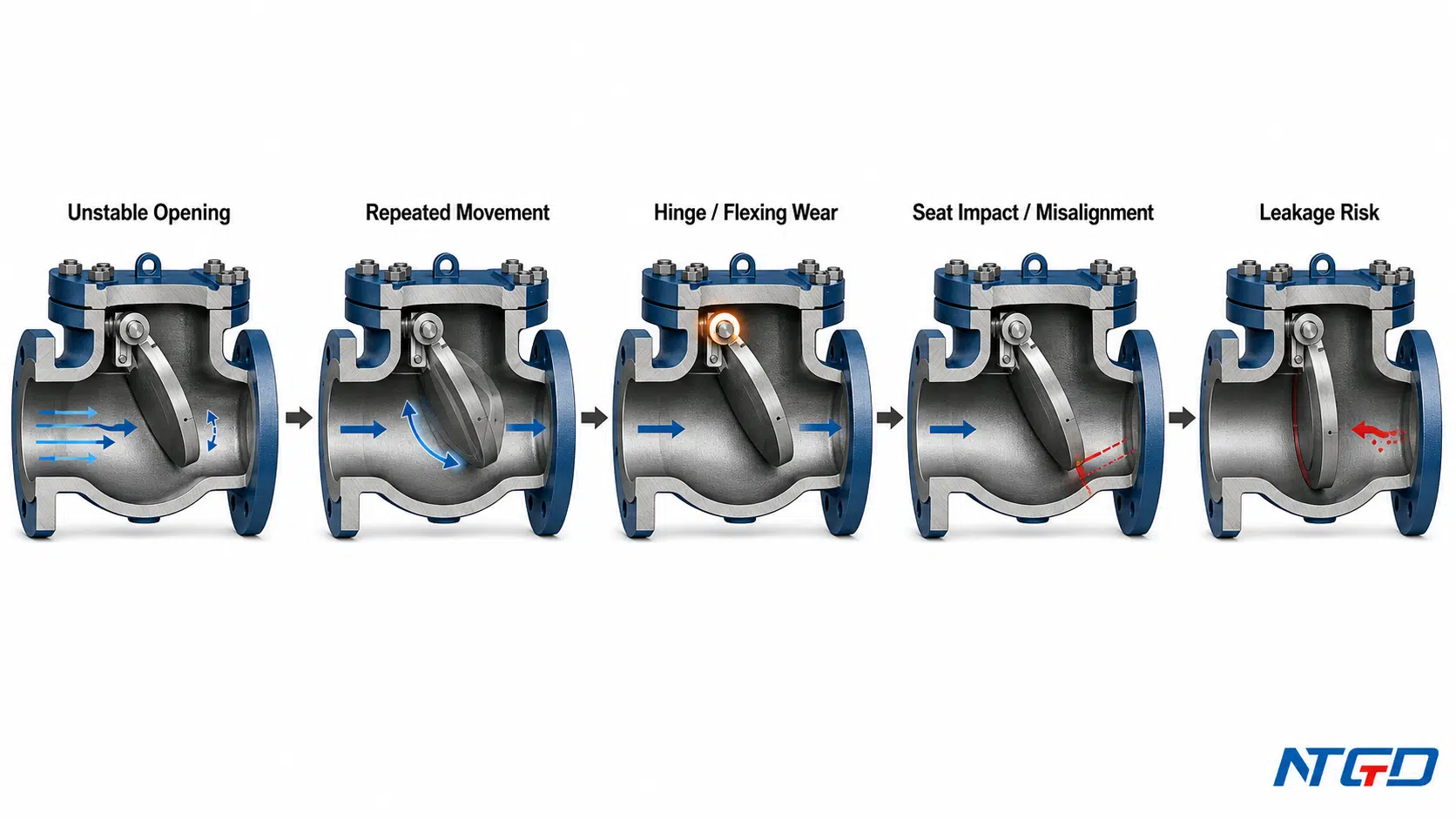

• Обратные клапаны с заслонкой подвержены гидроударам.
• Производители обратных клапанов с заслонкой не рекомендуют использовать эти клапаны в местах с пульсирующим потоком жидкости.
• Эти клапаны не могут пропускать поток жидкости в обоих направлениях.

Поиск и устранение неисправностей обратных клапанов с заслонкой

Утечка жидкости через соединения клапана

• Поврежденная прокладка. Замените прокладку.
• Изношенные уплотнительные кольца. Замените уплотнительные кольца.
• Ослабленные болты или резьба. Затяните болты или винты с моментом затяжки, рекомендованным производителем обратного клапана заслонки.

Отсутствие потока жидкости через обратный клапан заслонки

• Труба, питающая обратный клапан заслонки, заблокирована. Проверьте трубу и удалите все материалы, вызывающие засорение.
• Обратный клапан заслонки засорен и закрыт. Откройте клапан и удалите материал, вызывающий засорение.
• Давление всасывания низкое. Увеличьте давление всасывания.
• Клапан нисходящего потока закрыт. Убедитесь, что клапан нисходящего потока открыт.

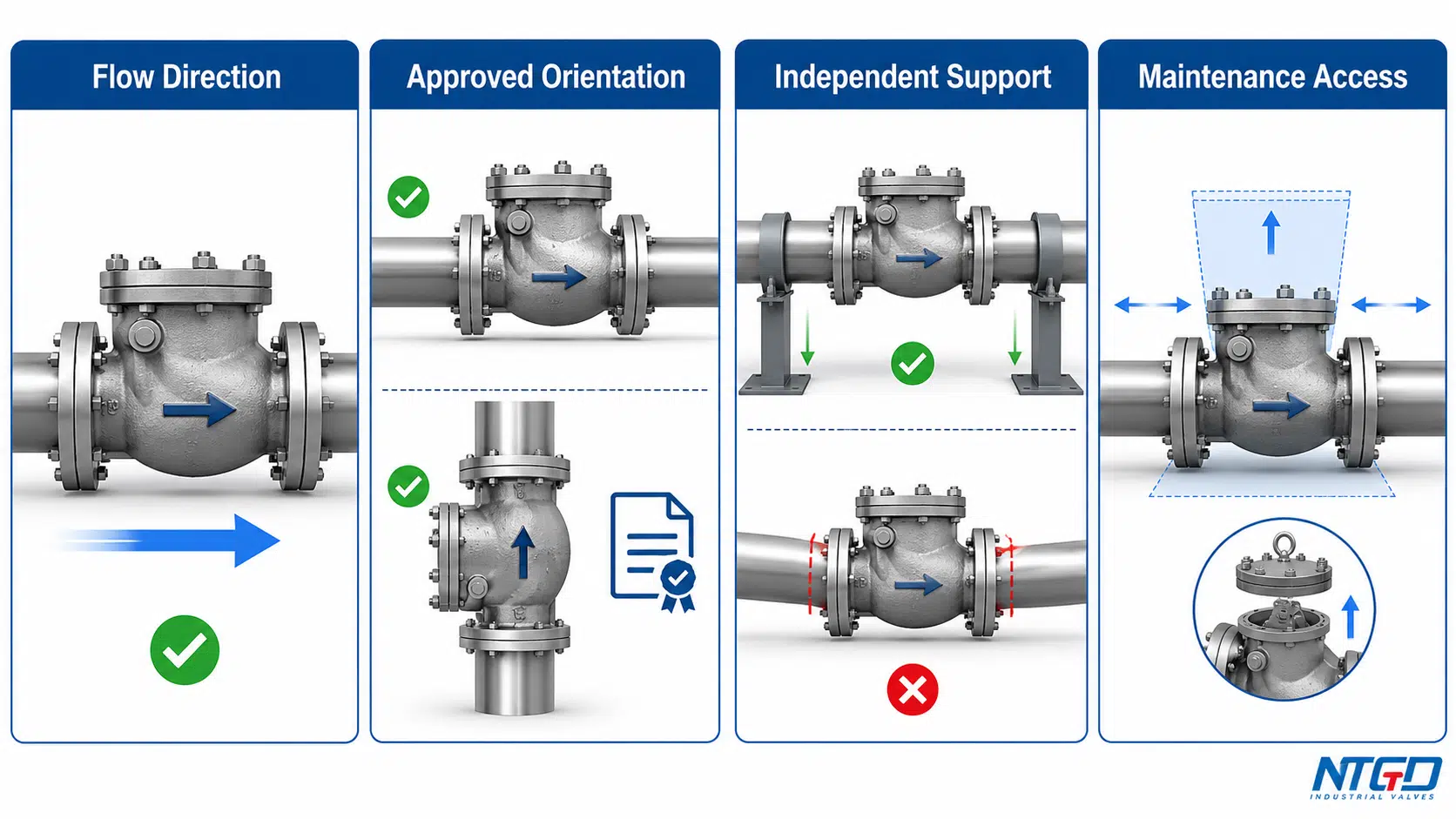

• Клапан был установлен в неправильном направлении. Установите клапан в соответствии с направлением потока, указанным производителем обратного клапана с заслонкой. Эта стрелка указана на клапане и в руководстве пользователя.

Обратный клапан заслонки не закрывается

• Мусор заклинил тарелку в открытом состоянии. Откройте клапан и удалите материал, мешающий открытию клапана.

Резюме

Обратный клапан с заслонкой – это тип клапана, в котором используется диск, “захлопывающийся” под определенным углом, для открытия и закрытия потока жидкости. Эти клапаны используются в различных промышленных приложениях без привода клапана или оператора клапана, поскольку они работают автоматически, используя разность давлений. Когда давление всасывания достаточно высокое, оно заставляет свободный конец диска клапана открыться. Поскольку диск поворачивается на одном конце с помощью штифта, на свободный конец требуется небольшое усилие, чтобы жидкость прошла через клапан. Производители обратных клапанов выпускают эти клапаны для использования при различных уровнях температуры и давления. Существуют клапаны, предназначенные для использования при низких и высоких температурах. Если клапан используется в соответствии с инструкциями производителя обратного клапана, он служит дольше и не требует больших затрат на обслуживание. Существуют различные типы этих клапанов, включая прямой обратный клапан, обратный клапан с наклонным диском, Y-образный обратный клапан, обратный клапан с фланцевым концом и обратный клапан с резьбовым концом. Эти клапаны используются в различных областях, таких как водоснабжение, очистка сточных вод, пищевая промышленность, фармацевтика, химическая промышленность, горнодобывающая промышленность, котельные системы и др. Преимущества приобретения обратного клапана с заслонкой заключаются в простоте установки, универсальности, долговечности, нулевой утечке, автоматическом управлении, низком перепаде давления, отсутствии смазки и способности поддерживать уровень давления.
