Válvula de mariposa tipo wafer

¿Qué es la válvula de mariposa tipo wafer?

La válvula de mariposa tipo wafer es un tipo de válvula que se utiliza para la aplicación de encendido y apagado en diferentes aplicaciones industriales. La válvula se coloca entre dos tubos y se utilizan pernos para conectar la válvula y los tubos. Este tipo de válvula también se conoce como válvula de mariposa tipo wafer. Los fabricantes de válvulas de mariposa tipo wafer diseñan este tipo de válvulas con cuerpos de corta longitud que permiten que los pernos crucen de un extremo de la tubería al otro. El sellado entre las bridas de la tubería y la válvula se completa mediante el uso de un componente ajustado como una junta y juntas tóricas a lo largo de una cara plana de la válvula en las secciones aguas arriba y aguas abajo de la válvula. Los fabricantes de válvulas de mariposa tipo wafer diseñan este tipo de válvulas para el flujo de fluidos en ambas direcciones. Además, hay otras versiones de estas válvulas diseñadas con una junta para evitar el reflujo en aplicaciones que necesitan un flujo de fluido universal.

Las válvulas de mariposa tipo wafer pertenecen a la clase de las válvulas de cuarto de vuelta. Esto significa que la válvula se abre o se cierra cuando la manija de la válvula gira durante 90^o grados. El componente utilizado para permitir y bloquear el flujo de fluido es un disco. El disco permanece dentro del paso del flujo, lo cual es una desventaja, ya que provoca una caída de presión y, por lo tanto, reduce la eficiencia. Las válvulas de mariposa tipo wafer tienen su paso de flujo adecuado para manejar fluidos, lodos y fangos, lo que hace que su área de aplicación sea muy amplia. Además, estas válvulas son más baratas y ligeras en comparación con otras válvulas como las de compuerta y las de globo.

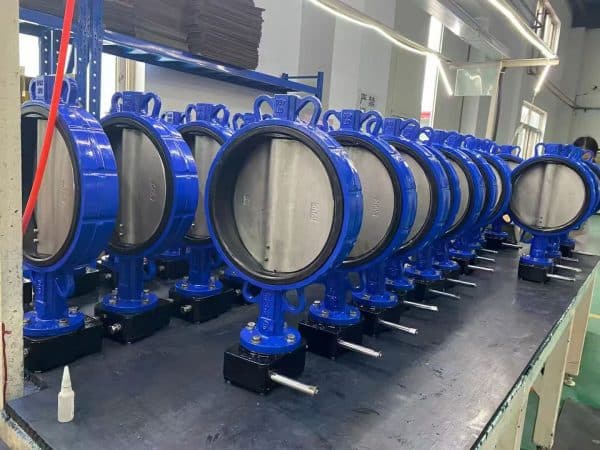

Figura: Válvula de mariposa tipo wafer.

Componentes de una válvula de mariposa tipo wafer

Cuerpo de la válvula

Es el componente de una válvula de mariposa de tipo oblea que se utiliza para sujetar las partes internas de la válvula. El cuerpo se fabrica con materiales resistentes como la aleación de níquel, el latón, el acero al carbono y el acero inoxidable, entre otros metales resistentes. El cuerpo se monta entre dos bridas de la tubería. El cuerpo también está diseñado con una cabeza de tornillo para sujetar los pernos que conectan la tubería y la válvula.

Vástago

Es el componente de una válvula de mariposa tipo wafer que se utiliza para conectar el disco y el volante/palanca o actuador. El vástago sirve para transmitir el par necesario para girar el disco y abrir o cerrar el paso del fluido.

Disco de válvula

El disco es la parte de una válvula de mariposa de tipo oblea responsable de abrir y cerrar el flujo de fluido. El funcionamiento correcto del disco es muy crítico, ya que afecta a todo el funcionamiento y la eficiencia del flujo de fluido. El disco está conectado al volante o actuador a través del vástago de la válvula. Funciona haciendo un cuarto de vuelta para abrir o cerrar la válvula.

Asientos

Los fabricantes de válvulas de mariposa tipo wafer diseñan estas válvulas con dos asientos. El asiento proporciona una superficie para que el disco se apoye cuando la válvula está cerrada. Esto ayuda a evitar la fuga de fluido cuando la válvula está cerrada. Los asientos se presionan, se bloquean o se adhieren al cuerpo. El asiento está hecho de diferentes materiales, desde metales, polímeros o elastómeros.

Actuador/volante

Es el componente de una válvula de mariposa tipo wafer que se utiliza para proporcionar el par de torsión necesario para girar el vástago y abrir el disco de la válvula.

Figura: Componentes de una válvula de mariposa tipo wafer.

¿Cómo funciona una válvula de mariposa tipo wafer?

Una válvula de mariposa tipo wafer funciona girando el vástago. El vástago conecta el volante o actuador con el disco de la válvula. Esto ayuda a transmitir el par de torsión responsable de abrir y cerrar el flujo de fluido. Para poner en marcha la válvula, el operador de la misma gira el volante durante 90^o grados en el sentido contrario a las agujas del reloj. Esta rotación del volante transmite el par al disco de la válvula a través del vástago. Al girar el vástago, el disco gira permitiendo el flujo de fluido. El disco gira de forma que se vuelve paralelo al flujo del fluido, lo que hace que el paso del flujo esté libre de obstrucciones. Para cerrar la válvula de mariposa tipo wafer, el volante se gira en sentido contrario (en el sentido de las agujas del reloj). Esto hace que el disco gire en la misma dirección en la que encaja en los asientos de la válvula. El disco se vuelve perpendicular al flujo de fluido, asegurando que ningún fluido cruce a través de la válvula de mariposa tipo wafer. Las válvulas de mariposa tipo wafer también pueden utilizarse para aplicaciones de estrangulamiento. En este caso, el operador de la válvula gira ligeramente el volante permitiendo un ligero flujo de fluido.

Figura: Funcionamiento de una válvula de mariposa tipo wafer.

Tipos de válvulas de mariposa tipo wafer

Válvula de mariposa manual tipo wafer

Se trata de una válvula de mariposa de tipo oblea que se acciona manualmente. Este tipo de válvula no tiene un actuador, sino un volante o palanca manual. El volante o la palanca es donde el operador de la válvula aplica el par necesario para girar el vástago y abrir o cerrar el flujo de fluido según sea necesario. Una de las ventajas de las válvulas de mariposa manuales es que son más baratas que las actuadas. Además, el tipo manual es versátil, ya que el usuario puede añadir el actuador en el futuro si lo considera necesario. Las válvulas de mariposa manuales tipo wafer pueden funcionar cuando las otras válvulas, por ejemplo las que dependen de la electricidad, no están operativas por falta de energía. Sin embargo, las válvulas de mariposa manuales de tipo wafer pueden ser peligrosas para el operador de la válvula, especialmente cuando la válvula trabaja con productos inflamables y/o ácidos que, en caso de cualquier fuga, pueden causar muchos daños.

Figura: Válvula de mariposa manual tipo wafer.

Válvula de mariposa eléctrica tipo wafer

Se trata de una válvula de mariposa de tipo oblea que funciona con electricidad. La electricidad se convierte en energía mecánica. La energía mecánica es la responsable de proporcionar el par de torsión que hace girar el disco de la válvula para que se cierre o se abra. Los fabricantes de válvulas de mariposa eléctricas de tipo oblea las diseñan con un sistema automatizado que determina cuándo cerrar y abrir la válvula. El sistema automatizado tiene diferentes componentes que son alimentados por electricidad. Todas las partes del actuador trabajan juntas para ayudar a la válvula a iniciar y cerrar el flujo de fluido. Una de las ventajas de las válvulas de mariposa eléctricas de tipo wafer es que la electricidad está ampliamente disponible y es barata, lo que las hace adecuadas para su uso en casi todas las aplicaciones.

Válvula de mariposa neumática tipo wafer

Se trata de una válvula de mariposa de tipo oblea que utiliza aire comprimido para iniciar y detener el flujo de fluido. Los fabricantes de válvulas de mariposa tipo wafer diseñan esta válvula con un sistema automatizado que coordina todas las partes del actuador para determinar cuándo abrir y cerrar la válvula. El actuador funciona convirtiendo la energía en movimiento rotativo. El movimiento de rotación se utiliza para proporcionar el par de torsión que se utiliza para girar el vástago de la válvula y luego el disco para abrir y cerrar el flujo de fluido. Las válvulas de mariposa neumáticas de tipo wafer producen grandes cantidades de par debido al uso de la presión del aire. Estas válvulas también son duraderas y fiables. Disponer de una válvula de mariposa neumática tipo wafer tiene la ventaja de que el dispositivo garantiza altos niveles de higiene, por lo que es adecuado para su uso en aplicaciones sanitarias y alimentarias.

Válvula de mariposa hidráulica tipo wafer

Se trata de una válvula de mariposa de tipo oblea que utiliza fluido hidráulico para iniciar y detener el flujo de fluido. Este tipo de válvula es adecuada para su uso en aplicaciones que necesitan mucho par, ya que el fluido hidráulico utilizado produce mucha energía debido a sus propiedades incompresibles. Las válvulas de mariposa hidráulicas tipo wafer son fiables y de funcionamiento suave. Sin embargo, estas válvulas son propensas a los cambios de temperatura debido al fluido hidráulico utilizado.

Válvulas de mariposa de plástico tipo wafer

Se trata de una válvula de mariposa de tipo oblea que está hecha de material plástico. Los fabricantes de válvulas de mariposa tipo wafer son similares a las metálicas. Para fabricar estas válvulas se utilizan materiales plásticos como el propileno y el cloruro de polivinilo. Las válvulas de mariposa tipo wafer son muy buenas para su uso en aplicaciones muy corrosivas que implican ácidos como el clorhídrico y el sulfúrico. Esto se debe a que estos materiales plásticos son muy resistentes a la corrosión en comparación con los tipos metálicos. Además, las válvulas de mariposa de plástico tipo wafer son muy ligeras en comparación con las metálicas. El reto asociado a estas válvulas de plástico es que no pueden utilizarse en aplicaciones de alta temperatura por encima de 60^o C. Las válvulas de mariposa de plástico tipo wafer pueden ser accionadas o manuales.

Figura: Válvula de mariposa de plástico tipo wafer.

Aplicaciones de las válvulas de mariposa tipo wafer

• Las válvulas de mariposa tipo wafer se utilizan en los sistemas municipales de suministro de agua.
• Son demandados en los servicios de tratamiento de aguas residuales.
• Las válvulas de mariposa tipo wafer se utilizan en aplicaciones de lodos y fangos.
• Se utilizan en aplicaciones de gas y aire comprimido.
• Se utilizan en los sistemas de protección contra incendios.
• Las válvulas de mariposa tipo wafer se utilizan en las industrias petroleras y de refinería.
• Estas válvulas se utilizan en las plantas de procesamiento de alimentos y bebidas.
• Se utilizan en las industrias de fabricación de papel y pasta de papel.
• Las válvulas de mariposa tipo wafer se utilizan en las plantas de procesamiento químico.

Ventajas de las válvulas de mariposa tipo wafer

• Las válvulas de mariposa tipo wafer tienen un diseño sencillo y compacto.
• Estas válvulas son ligeras en comparación con las válvulas de globo y de compuerta.
• Los fabricantes de válvulas de mariposa tipo wafer utilizan menos cantidad de materiales para fabricar estas válvulas, lo que las hace menos costosas.
• Estas válvulas son fáciles de instalar, reparar y mantener.
• Las válvulas de mariposa tipo wafer funcionan rápidamente, ya que sólo necesitan un segundo para girar el disco y abrirse o cerrarse.
• Las válvulas de mariposa tipo wafer utilizan un menor número de piezas móviles, lo que reduce el desgaste y los costes de mantenimiento.
• Estas válvulas son adecuadas para su uso en aplicaciones de cierre y regulación.
• Tienen una menor caída de presión que mejora la eficiencia de trabajo.

Desventajas de las válvulas de mariposa tipo wafer

• Las válvulas de mariposa tipo wafer no tienen una estanqueidad perfecta como otras válvulas.
• El movimiento de los discos está influenciado por las turbulencias.
• La caída de presión es alta porque cuando la válvula se abre el disco permanece en el paso del flujo.
• Las válvulas de mariposa tipo wafer para uso en aplicaciones de estrangulación son buenas si hay una baja caída de presión.

Solución de problemas de la válvula de mariposa tipo wafer

Fuga de líquido cuando la válvula está cerrada

• El disco no está completamente cerrado. Gire el volante o la palanca para asegurarse de que el disco está completamente cerrado.
• Los asientos están desgastados o dañados. Sustituya los asientos.
• El disco está desgastado. Sustituya el disco.

Fuga de líquido entre la válvula y la conexión de la tubería

• Conexión floja. Apriete los tornillos y tuercas que conectan la tubería y la válvula al valor de par recomendado por el fabricante de la válvula mariposa tipo wafer.
• Juntas desgastadas. Sustituya las juntas.

Fuga de fluido entre el actuador/volante y la válvula

• Empaquetadura desgastada. Sustituya la empaquetadura.

El volante es difícil de manejar

• Materiales extraños obstruyeron la válvula. Abra la válvula y elimine los materiales que obstruyen.
• Corrosión en el interior de la válvula. Compruebe si hay piezas corroídas y límpielas.

La válvula de mariposa tipo oblea accionada no funciona

• Fallo de alimentación. Compruebe si hay corriente en la fuente de alimentación y rectifique si es necesario.

Resumen

La válvula de mariposa tipo wafer es un tipo de válvula utilizada en aplicaciones de cierre y regulación. Esta válvula funciona utilizando un disco que gira en un ángulo de 90^o grados para iniciar o detener el flujo de fluido. Los fabricantes de válvulas de mariposa tipo wafer diseñan esta válvula con un mecanismo de control manual o automático. La elección del volante o del actuador depende de las preferencias del cliente y del par necesario para abrir y cerrar la válvula. Una válvula de mariposa tipo wafer está diseñada para permitir el flujo bidireccional del fluido. También hay otras versiones de esta válvula diseñadas para permitir el flujo de fluido en una sola dirección. Una válvula de mariposa tipo wafer se conecta a la tubería mediante pernos y tuercas. La válvula se coloca entre los dos extremos de la tubería, ya que el cuerpo de la válvula es corto, lo que permite que los pernos crucen de un extremo a otro de la tubería.

Los fabricantes de válvulas de mariposa tipo wafer producen varios tipos de estas válvulas que incluyen válvulas de mariposa tipo wafer manuales, válvulas de mariposa tipo wafer eléctricas, válvulas de mariposa tipo wafer eléctricas y válvulas de mariposa tipo wafer hidráulicas. Las aplicaciones de estas válvulas incluyen alimentos y bebidas, refinerías de petróleo, transporte de petróleo y gas, productos químicos, papel y pulpa, sistemas de compresión de aire y gas, y suministro de agua, entre otros. Las ventajas de utilizar válvulas de mariposa tipo wafer son su diseño simple y compacto, su menor coste, su peso ligero, su rapidez de funcionamiento y su fácil instalación, reparación y mantenimiento.
