Válvula de bola

» Válvula de bola

Válvula de bola de entrada superior

CATEGORY AND TAGS:
Válvula de bola

※ Fire Safe Design
※ Anti Static Device
※ Anti Blow Out Stem
※ Size Range: NPS 2 to NPS 28
※ Class Range: 150LB to 2500LB
※ Design STD.: API6D/ API608/ ISO17292

CATALOGenquiry
  • Specifications
  • In-Depth Introducing: Top Entry Ball Valve

Las válvulas de bola de entrada superior son aquellas que ensamblan la bola desde la parte superior. Es bastante similar a una válvula de globo que tiene un cuerpo y una tapa, excepto que la parte del recorte utiliza un tipo de bola. Consiste en una sola entidad. Típicamente, las válvulas de bola de entrada superior están hechas de metal fundido. Dado que está hecho de fundición, se requerirían ciertas pruebas NDE adicionales para asegurar que no haya defectos en el proceso de fundición. Las válvulas de bola de entrada superior se utilizan comúnmente en aplicaciones que requieren un desmontaje limitado para el mantenimiento en línea de sus componentes internos. También es muy común utilizar entradas de válvulas de bola de alta presión que necesitan un mantenimiento constante, como válvulas HIPPS (Sistema de Protección de Presión de Alta Integridad), etc. El beneficio de la válvula de bola de entrada superior es su diseño que permite una interacción de hilo limitada de modo que también se pueda minimizar la ruta de fuga potencial.

¿Qué es una válvula de bola de entrada superior?

Las válvulas de bola se utilizan comúnmente en tuberías de petróleo y gas, así como en maquinaria de petróleo, refinación, petroquímica, química, metalúrgica, eléctrica, nuclear, alimentaria y papelera.

Debido a la naturaleza distintiva de las condiciones ambientales y de funcionamiento del proceso, una válvula de bola típica no es suficiente y el sistema demanda un alto rendimiento. Usando la estructura de entrada superior, no es necesario retirar la válvula de bola de la línea cuando se revisa o reemplaza el asiento, por lo que es fácil verificar y mantener la válvula de bola.

En general, la configuración de entrada superior cambia la ubicación del asiento con una cuña o un asiento roscado en el exterior. La cuña externa, sin embargo, mejorará el punto de fuga exterior y disminuirá la eficiencia de sellado, mientras que el asiento roscado se destruirá rápidamente en la válvula de gran diámetro y se reducirá la vida útil. A la luz de las condiciones anteriores, se diseña una estructura de entrada superior consistente de tal manera que el asiento de válvula consta de un círculo exterior en forma de V, que se desarrolla para estar inclinado hacia la parte de contacto de la varilla de control, reduciendo el estrés en la varilla de control y la superficie de contacto de la válvula de asiento para maximizar el efecto de vida útil. Además, la geometría del círculo exterior en forma de V permite que el asiento de válvula se separe del cuerpo de la válvula cuando se retira el asiento de válvula.

¿Cómo funciona la válvula de bola de entrada superior?

Las válvulas de bola tienen una bola que está soportada en la parte inferior por un muñón. Cuando el orificio está posicionado en dirección a la tubería, la válvula está en posición abierta, permitiendo que el fluido fluya. El vástago comienza a bajar y, debido a los canales mecanizados en él, gira 90°, haciendo que la bola gire de la misma manera. Luego, algunos de los canales se mecanizan rectos y el vástago no puede bajar más.

En este caso, debido a la superficie inclinada, el vástago lleva la bola al muñón inferior y al asiento. La bola solo golpea el asiento en esta posición y no hay presión durante el resto del movimiento.

La válvula de bola de entrada superior viene en dos configuraciones principales:

Bore completo: El tamaño del recorte es el mismo para la tubería. En este caso, la válvula es ideal para el lanzamiento de cerdos.
Bore reducido: La altura del recorte es menor que el tamaño de la tubería.

Tipos de válvula de bola de entrada superior.

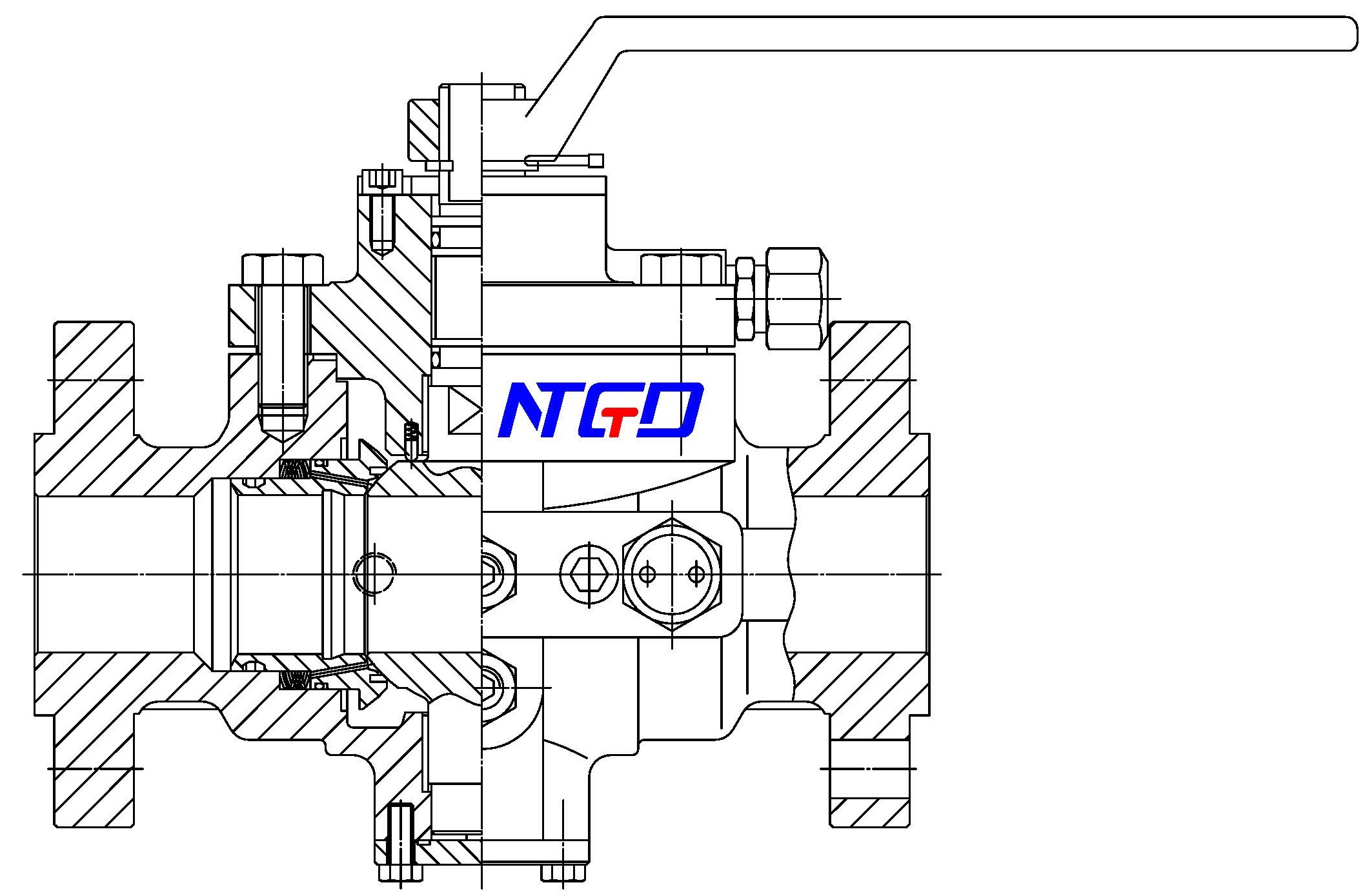

Válvula de bola montada en muñón de entrada superior

La válvula de bola montada en muñón de entrada superior está especialmente diseñada y construida para un bajo par de funcionamiento y un mantenimiento rápido. El cuerpo monolítico y resistente permite un fácil acceso al vástago y la bola para reparaciones en el lugar. Las válvulas de bola montadas en muñón de entrada superior están disponibles en una variedad de configuraciones de extremos bridados o soldados de varios tamaños. Las características estándar de la válvula de bola de entrada superior incluyen doble bloqueo y purga, diseño a prueba de fuego, inyección de sellante de emergencia, almohadilla de montaje ISO también depende de los fabricantes. El vástago / tapa extendido para operación subterránea también es una alternativa estándar proporcionada por la válvula de bola montada en muñón de entrada superior.

Válvulas de bola flotante de entrada superior

Las válvulas de bola flotante de entrada superior se utilizan principalmente para fines de control de fluidos en vapor, ebullición y otros usos industriales generales. La válvula de bola flotante de entrada superior es una válvula con una bola flotante dentro del cuerpo de la válvula, que deriva hacia el lado aguas abajo y presiona firmemente contra el asiento bajo presión media para garantizar la fiabilidad del sellado. Tiene una estructura simple, buena capacidad de sellado, pero se espera que el material del asiento se adapte ya que la presión de sellado es soportada por el anillo del asiento.

¿Cuáles son los beneficios y características de la válvula de bola de entrada superior?

La VÁLVULA DE BOLA DE ENTRADA SUPERIOR se utiliza principalmente en sistemas de tuberías e industriales y tiene una característica de entrada superior y mantenimiento en línea. Tiene muchos beneficios, como baja resistencia al fluido, diseño simple, volumen compacto, peso ligero, sellado confiable, facilidad de reparación y control, abre y cierra fácilmente, así como inicia y cierra de manera flexible.

Su distinción clave de la válvula de bola estándar es que puede mantenerse en la tubería incluso sin desmontarla de la tubería. Se adopta la configuración de asiento de respaldo para el asiento y la parte posterior del portabrocas del asiento está oblicuamente inclinada para evitar que la impureza impacte en el asiento posterior.

Se utiliza un cuerpo de una sola pieza para garantizar una resistencia y rigidez adecuadas a la presión nominal más alta para el cuerpo. Los componentes internos de la válvula están especialmente diseñados y seleccionados para garantizar la estabilidad en todas las condiciones de funcionamiento. El espesor de la pared del margen suficiente y la adaptación a los pernos de conexión de alta resistencia son convenientes para el mantenimiento de la válvula y la capacidad para soportar la presión de la tubería.

Válvula de bola de entrada superior Vs. Válvula de bola de entrada lateral.

Estos conceptos de válvula de bola se refieren a la manera en que se puede acceder a la bola de la válvula y sus componentes internos, ya sea desde el lado de la válvula o desde la parte superior de la válvula (entrada superior).

El diseño de entrada superior se utiliza cuando se requieren operaciones de mantenimiento en línea repetidas en la válvula. Esto se debe a que las válvulas de bola de entrada superior proporcionan un acceso más rápido y rápido a la bola y el recorte de la válvula en comparación con las válvulas de entrada lateral que necesitan más tiempo y espacio de reparación para las mismas operaciones.

Los dos diseños de válvula de bola se pueden distinguir de la siguiente manera:

Las válvulas de bola de entrada superior normalmente se fabrican con cuerpos de acero fundido; mientras que las válvulas de entrada lateral se construyen con cuerpos de acero fabricados (resistentes).
Las válvulas de bola de entrada superior incluyen un diseño monolítico (hecho de una pieza); y las válvulas de entrada lateral están hechas de dos o tres piezas de ensamblaje.
Las válvulas de bola de entrada superior necesitan más pruebas no destructivas que la válvula de bola de entrada lateral debido a sus fundiciones; las válvulas de entrada lateral son más fáciles de instalar y ensamblar que la entrada superior, que lleva mucho tiempo de capacitación y mano de obra para funcionar correctamente.
Las válvulas de entrada superior suelen ser más costosas que las válvulas de entrada lateral y tienen plazos de entrega más largos atribuidos a las operaciones de fundición utilizadas para producir el cuerpo.

Resumen:

Las válvulas de bola de entrada superior se utilizan principalmente donde se requiere mantenimiento frecuente para la válvula y el asiento; proporciona facilidad de acceso para el mantenimiento y las reparaciones, ya que la bola y el asiento dentro de la válvula se pueden mantener desde la parte superior de la válvula y sin desmontar toda la válvula de la tubería. La válvula de bola de entrada superior es un fabricante experimentado de válvulas de bola de entrada superior, no dude en contactarnos si tiene alguna pregunta.
