La válvula de doble bloqueo y purga se abrevia como válvula DBB. Está compuesta por dos válvulas de bola ordinarias unidas por un extremo de entrada común. La válvula de bola de doble bloqueo y purga es un producto destinado a sustituir varias conexiones entre válvulas convencionales; como su nombre lo indica, es una válvula de bola de doble bloqueo y purga. La distinción entre esta válvula DBB y la convencional es que puede superar eficazmente las fugas que ocurren durante la operación del sistema, y se puede cerrar rápidamente y descargar fácilmente. Esta válvula de bola DBB es una forma moderna de válvula que se utiliza comúnmente en el mercado hoy en día.

¿Qué es una válvula de doble bloqueo y purga?

Dos organismos describen oficialmente la válvula de doble bloqueo y purga en diferentes términos.

La válvula de doble bloqueo y purga (DBB) se define según la API 6D como una “válvula única con dos superficies de asiento que, en la posición cerrada, proporciona un sello contra la presión desde ambos extremos de la válvula con un medio de purga/ventilación de la cavidad entre las superficies de asiento”. Cuando solo un lado está bajo presión, esta válvula no tiene un aislamiento doble positivo, según la nota de 2008.

Y la OSHA define la válvula DBB como “el cierre de una línea, conducto o tubería mediante el cierre y bloqueo o etiquetado de dos válvulas en línea y mediante la apertura y bloqueo o etiquetado de una válvula de drenaje o ventilación en la línea entre las dos válvulas cerradas”.

Clasificación de la válvula de doble bloqueo y purga.

Las válvulas DBB se clasifican según su estructura corporal en dos tipos principales:

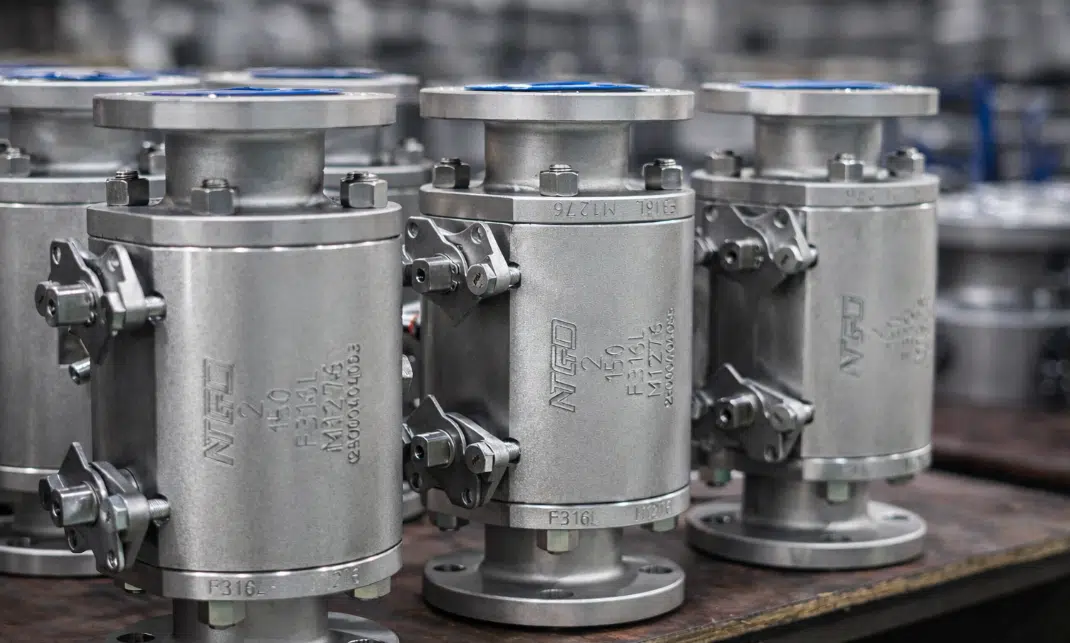

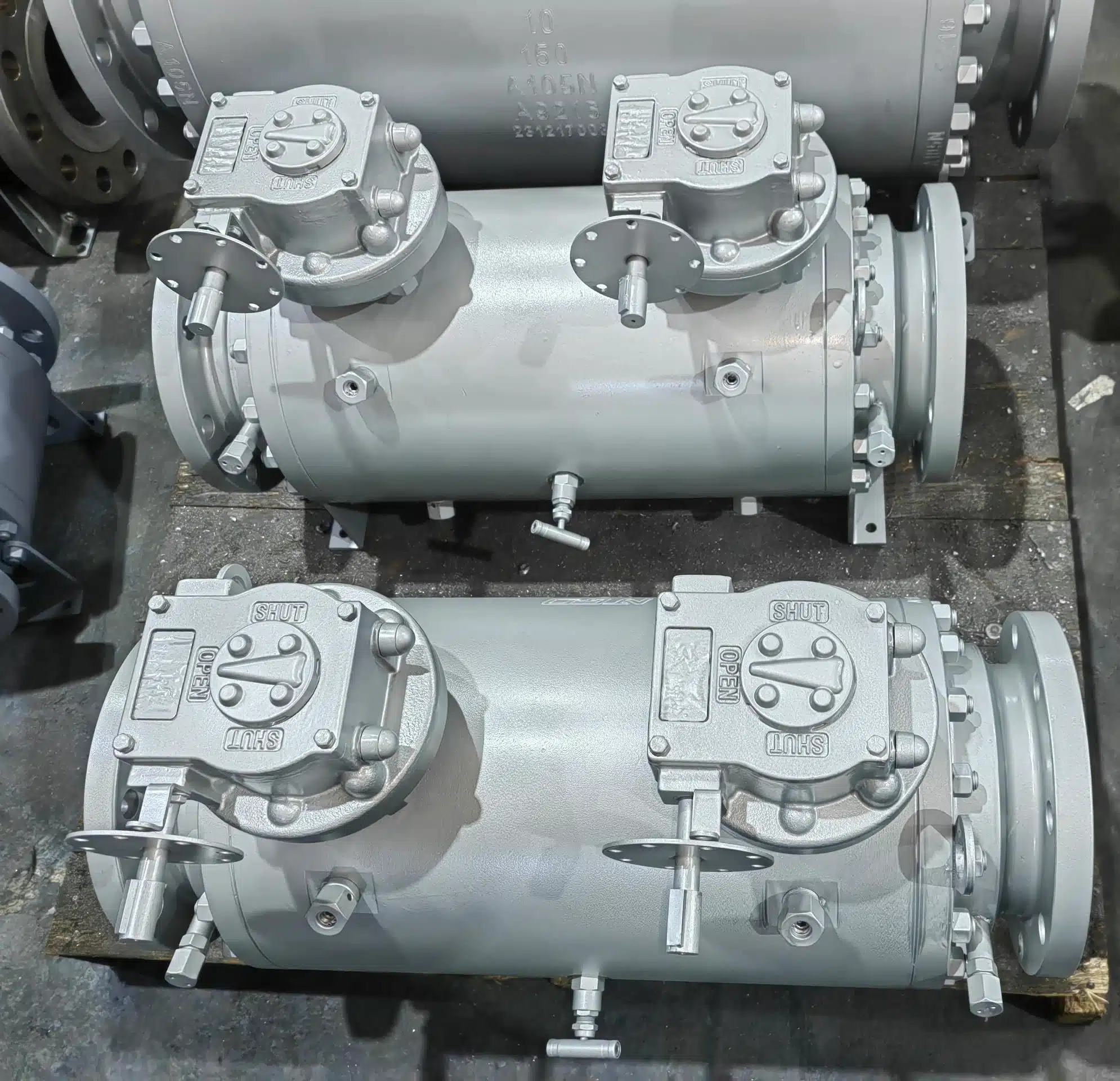

Válvula DBB de tipo modular o de cuerpo dividido – La característica principal de este diseño es que tiene dos bolas en una sola válvula para garantizar una mayor seguridad. Una válvula de aguja de drenaje se encuentra entre las dos bolas en la válvula de doble bloqueo y purga. Esto permite drenar la válvula y restablecer la presión a cero. La forma modular de tres piezas beneficia a la instrumentación y la tubería. Las válvulas de instrumentación varían en tamaño desde 1 pulgada hasta 3 pulgadas; las válvulas de tubería varían en tamaño desde 1 pulgada hasta 24 pulgadas. API 3.000 a API 10.000 en todas las clases de presión de 150 a 2500 lbs.

Válvulas DBB integrales – Estas válvulas se utilizan en la industria de la instrumentación y vienen en una variedad de diseños para satisfacer diversas necesidades, incluyendo brida a brida, brida al hilo, inyección y muestreo, y tipos de bola y aguja. Una válvula de aguja de drenaje se encuentra entre las dos bolas en la válvula de doble bloqueo y purga integral. Esto permite drenar la válvula y restablecer la presión a cero.

Características y beneficios de la válvula DBB.

Las válvulas de doble bloqueo y purga se han desarrollado para sustituir el proceso de atornillar las válvulas individuales juntas para proporcionar un aislamiento doble.

Este nuevo modelo proporciona excelentes ahorros en peso, espacio y tiempo de instalación, especialmente para el aislamiento en la instrumentación o en la jaula de instrumentos. Estos ahorros de peso pueden llegar hasta el 60% y las pruebas han demostrado que también es posible un ahorro de tiempo del 70% en la instalación. Sin embargo, los mayores beneficios deben verse en la reducción de las vías de fuga hacia el medio ambiente, reduciendo así la posibilidad de posibles peligros.

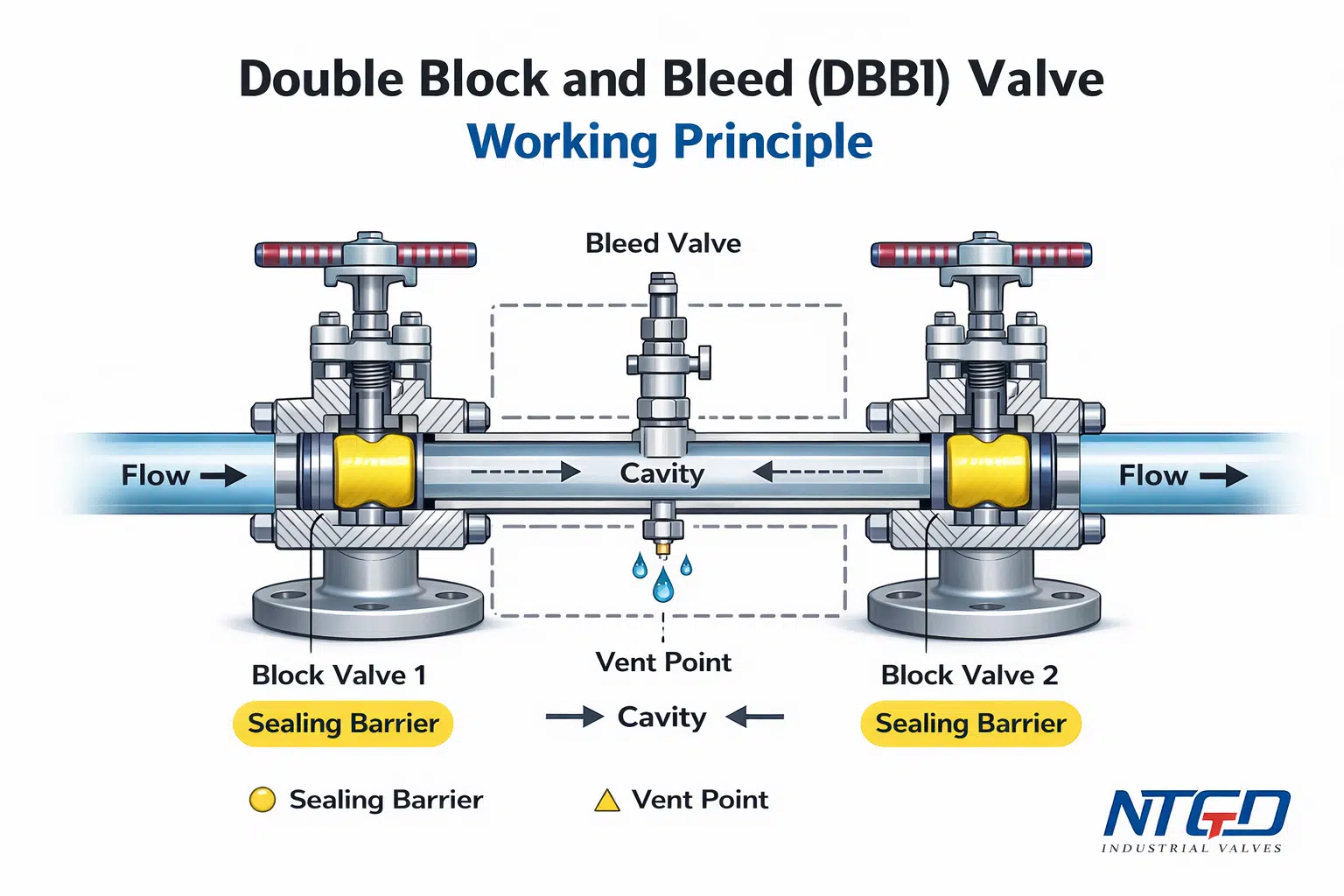

El aislamiento doble es un requisito esencial cuando se realiza mantenimiento aguas abajo de la primera válvula de aislamiento. El desahogo de la cavidad se realiza mediante una válvula de desahogo de bola o de globo de modo que la presión comprimida entre las dos válvulas de aislamiento se ventila de forma segura.

Estas válvulas también se han ampliado para incorporar la función de puntos de inyección química y muestreo. Las válvulas de control integradas también se incorporan en estas válvulas.

Aplicación de la válvula de doble bloqueo y purga.

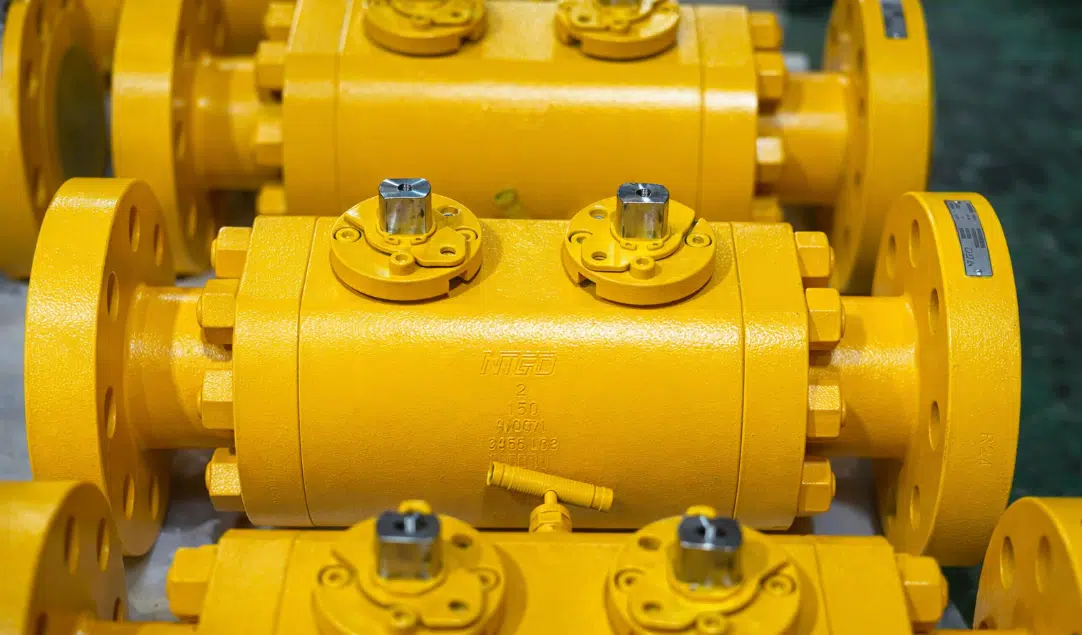

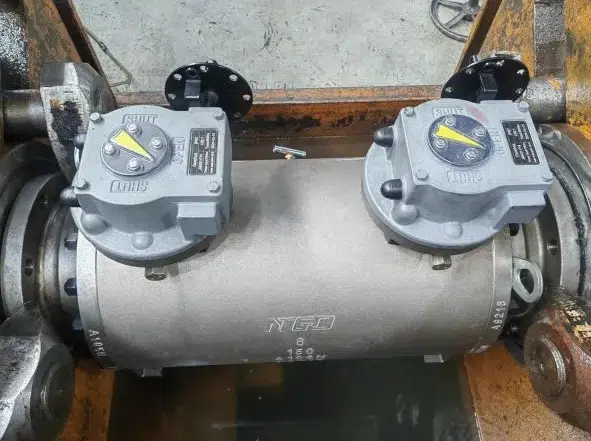

Las válvulas DBB se utilizan donde es necesario un sellado crítico para asegurar que no haya fugas. Ambas válvulas pueden operar en diversas aplicaciones e industrias, como la industria del gas natural, petroquímica, de transmisión y almacenamiento, procesos industriales para gas natural, válvulas de línea principal y multiusos en tuberías de líquidos, y líneas de transmisión de materiales refinados.

La demanda de calibración de medidores es otra aplicación donde se utiliza la válvula DBB. Cada válvula cerrada al dispositivo medidor debe sellarse herméticamente. Incluso una fuga menor causa errores en la calibración del medidor y el factor de medición inexacto permanece hasta el próximo procedimiento comprobado y se requieren grandes sumas. Elegir la válvula DBB o DIB adecuada probada para API ayudará a garantizar que la calibración sea precisa casi siempre.

Diferencia entre DBB y DIB

API describe la válvula de doble aislamiento y bloqueo, DIB como una “válvula única con dos superficies de asiento, cada una de las cuales, en la posición cerrada, proporciona un sello contra la presión de una sola fuente, con un medio de purga/ventilación de la cavidad entre las superficies de asiento”. Esta característica puede proporcionarse en una o ambas direcciones.

La principal diferencia es que la válvula de doble bloqueo y purga protege contra la presión desde cualquier lado de la válvula mientras que la válvula de doble aislamiento y bloqueo ofrece un sello adicional contra la presión de solo un lado. Es necesario utilizar la válvula DIB en lugar de la válvula DBB en aplicaciones que requieren que una barrera de presión externa se selle por separado de la barrera de presión principal. Esto es fundamental para cumplir con normas de seguridad operativa o dependiendo del tipo de operación, como la tolerancia a la baja de la limpieza de fluidos.

Normalmente hay dos asientos unidireccionales autorreventados con una válvula DBB. Estos asientos no dependen de un sistema de alivio de presión externo. Por otro lado, la válvula DIB utiliza uno o dos asientos bidireccionales. La válvula permite el aislamiento dual de la presión en ambos extremos de la válvula, pero no puede aliviar la presión de la cavidad del cuerpo más allá de los asientos. Las válvulas DIB necesitan un mecanismo de alivio externo para aliviar la acumulación de presión.

Ambas válvulas podrían proteger en ambas direcciones, aguas arriba y aguas abajo, incluso en condiciones de alta presión o alta temperatura. El aislamiento es fundamental en situaciones donde la fuga a través de la válvula puede tener implicaciones significativas. Una vez que el fluido está sellado, el sistema de purga puede drenar el área entre las dos válvulas o dos superficies de asiento. Esto es fundamental para el mantenimiento y las comprobaciones de integridad en casos donde se puede rastrear la fuga.

Cómo seleccionar la válvula DBB adecuada para su necesidad.

Los principales factores responsables de seleccionar la válvula de doble bloqueo y purga adecuada para su aplicación son:

La naturaleza de la aplicación determinará el tipo de válvula DBB que necesita. Por ejemplo, si necesita proteger la integridad del sistema al reparar una cierta sección del oleoducto, la válvula DBB puede usarse para hacer el trabajo. El sistema puede bloquearse mediante dos válvulas de compuerta. Una válvula de bola puede ventilar el fluido de la sección bloqueada del oleoducto hasta que se repare. El tipo de válvula DBB que seleccione variará según el tipo de medio que vaya a controlar. Los líquidos viscosos y los gases densos necesitan una válvula de bola, globo o compuerta de paso completo como válvula de bloqueo. La válvula de aguja a menudo se utiliza como válvula de purga. Los medios corrosivos pueden implicar válvulas DBB de acero inoxidable que hayan sido aseguradas para bloquear el medio sin causar ningún daño. Las condiciones de temperatura y presión de su operación determinarán el tipo de válvula DBB que necesita. Las operaciones de alta presión y alta temperatura incluirían el uso de válvulas de bola antiestáticas como válvulas de bloqueo. Estas válvulas de bola no se ven afectadas por las fluctuaciones de presión o vibración, por lo que son seguras de usar en operaciones sensibles. Una sola válvula de compuerta DBB con cuñas ajustables y una válvula de purga del cuerpo pueden utilizarse en operaciones de baja presión.

Resumen

Las válvulas de bola de doble bloqueo y purga protegen la integridad del sistema al aislar áreas críticas dentro del dispositivo. Puede reparar, restaurar o inspeccionar estas áreas sin interrumpir el dispositivo. Estas válvulas se utilizan en varias industrias, incluyendo petróleo y gas, agua, petroquímica y más. Están disponibles en diversas configuraciones y se pueden personalizar. Elegir la válvula DBB correcta depende de cómo y cuándo decida usarla. Ntgd valve es un experimentado fabricante de válvulas de doble bloqueo y purga, si no está seguro de qué válvula DBB se adapta mejor a su proyecto, por favor contáctenos.
