Válvula de compuerta

» Válvula de compuerta

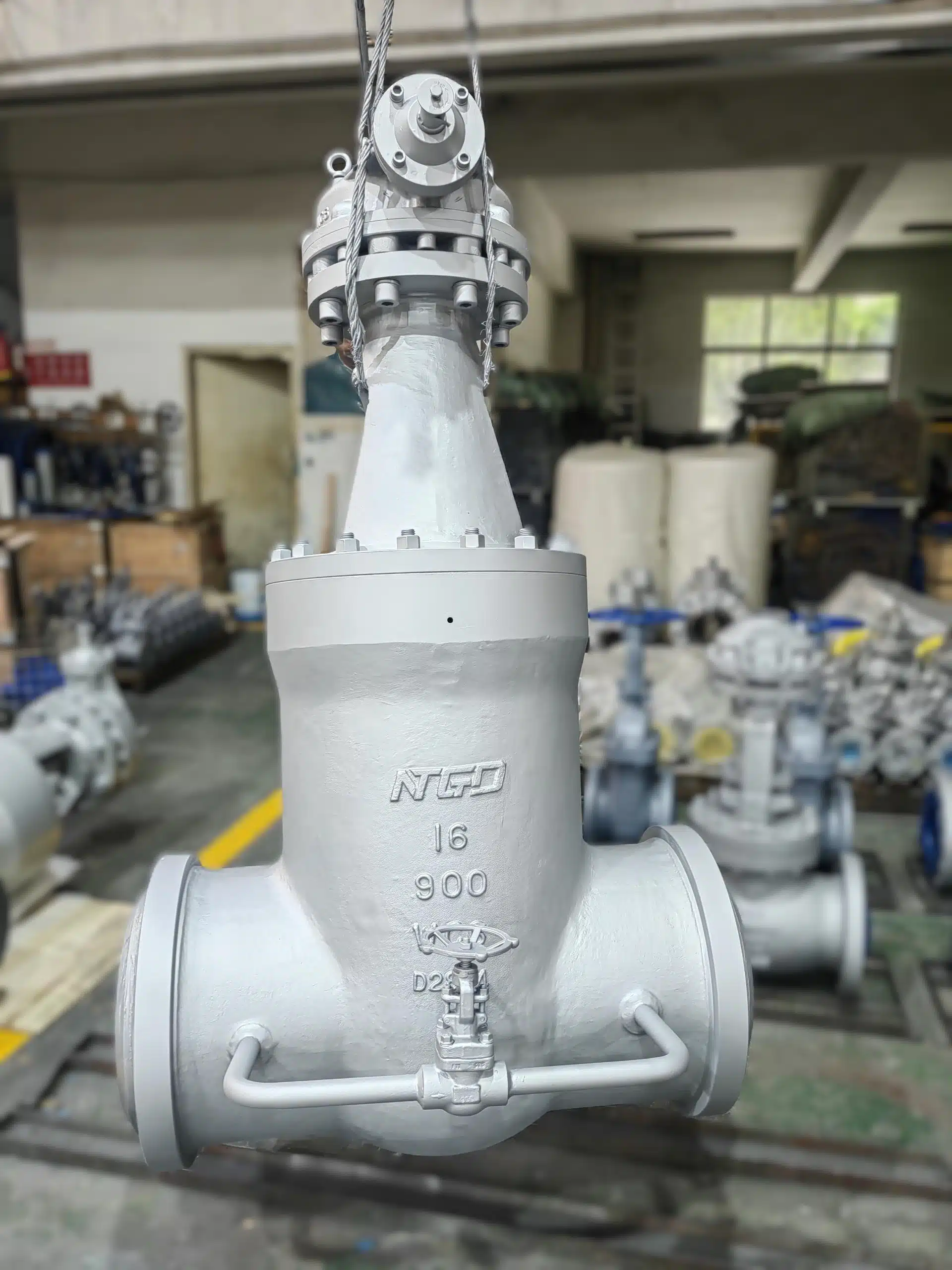

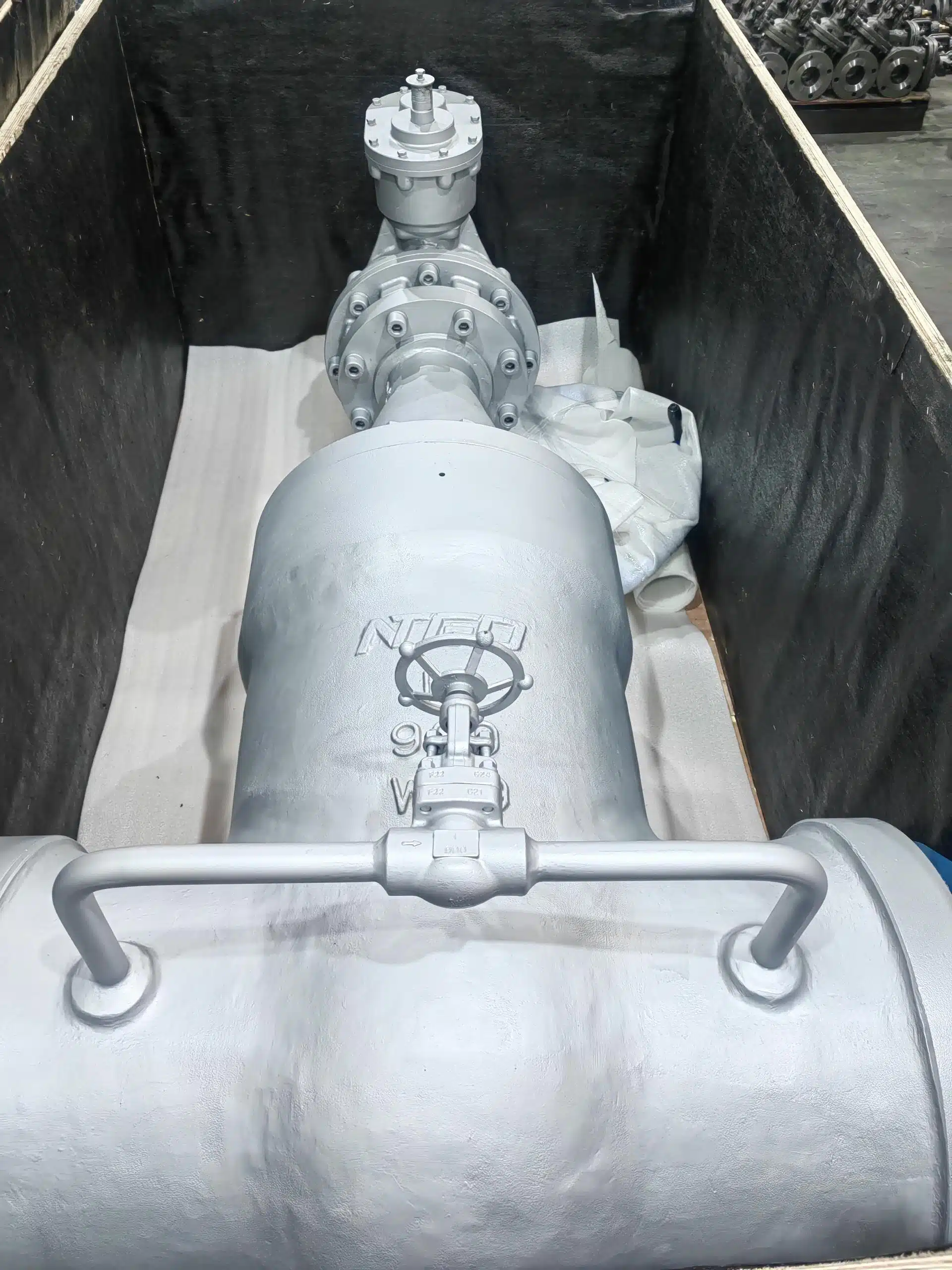

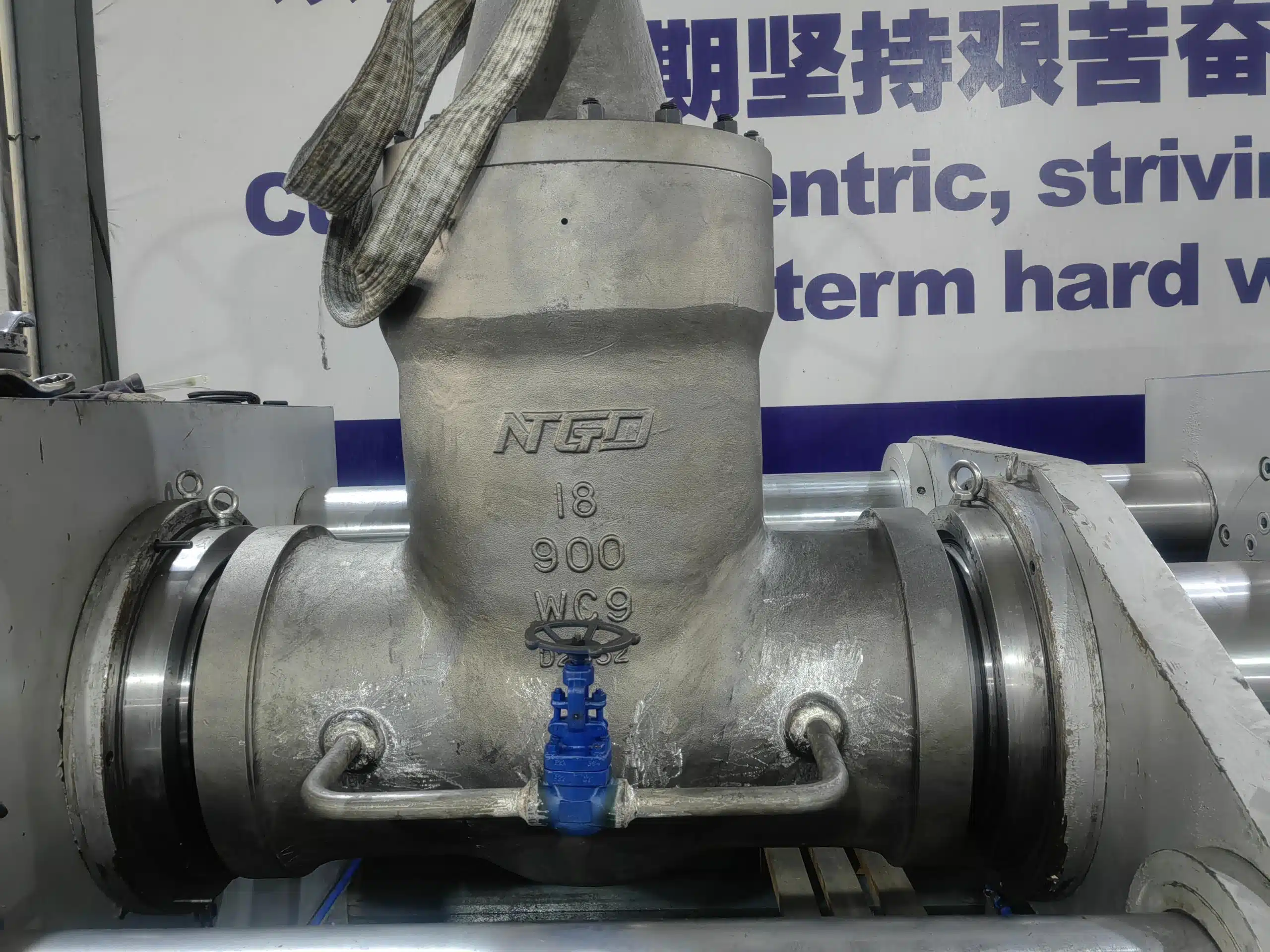

Válvula de compuerta de alta presión

CATEGORY AND TAGS:
Válvula de compuerta

※ Pressure Seal Bonnet
※ Size Range: NPS 2 to NPS 30
※ Class Range: 900LB to 2500LB
※ Design STD.: API600/ ASME B16.34

CATALOGenquiry
  • Specifications

La válvula de compuerta de alta presión, también llamada válvula de compuerta de sello de presión, está diseñada y fabricada de acuerdo con ASME B16.34, API600, y la válvula tiene las características de apariencia hermosa, estructura compacta y sello confiable. Es adecuado para varias tuberías de Class900 a Class4500.

Principio de funcionamiento válvula de compuerta de presión:
Antes de que se impulse la válvula de compuerta de alta presión, gire el perno de ajuste para levantar el bonete, de modo que la formación inicial entre el bonete, el anillo del segmento y el cuerpo de la válvula cree una condición de sellado: presión de precarga en la superficie de sellado. Cuando la presión del medio aumenta, la presión de sellado entre el bonete, el segmento y el cuerpo de la válvula aumenta gradualmente con el aumento de la presión del medio. En el sellado auto-hermético, la presión de trabajo del sello en la superficie de sellado se sintetiza en dos partes: una es la presión del sello pre-hermético y la otra es la presión formada por la presión del medio. Debe enfatizarse que: la presión del medio en un sello autoajustable siempre tiende a aumentar la presión del sello de precarga para aumentar el rendimiento del sellado. Cuanto mayor sea la presión del medio, mayor será la presión operativa del sello y mejor será el rendimiento del sellado.

Las principales características de la válvula de compuerta de alta presión:
① La estructura autosellante puede hacer que la conexión entre el cuerpo de la válvula y el bonete de la válvula de alta presión esté estructurada de manera hermética, ahorrando mano de obra y material, segura y confiable.
② La válvula de compuerta de alta presión utiliza una estructura combinada a la presión del bonete autosellante, para lograr un sello lineal, mientras que su anillo de sello usa acero inoxidable austenítico, anticorrosión, prolonga la vida útil del uso, asegurando así que el sello de la válvula no tiene fugas bajo una gran diferencia de presión.
③ Cuando la válvula de compuerta de alta presión está en 2500LB y más, la cavidad interna del cuerpo de la válvula y el área de contacto del anillo de sellado están soldadas con material de acero inoxidable para evitar que el área de sellado del cuerpo de la válvula se erosione por el aire y el agua a temperaturas altas. diferencia de presión, que puede causar fugas por picaduras, lo que garantiza el funcionamiento seguro y prolongado de la válvula.

Estructura autosellante de la válvula de compuerta de alta presión:
La válvula de compuerta de sello de presión utiliza una estructura de sellado combinada con el sello externo de la empaquetadura y el sello de presión interna autosellante en el sello del vástago para garantizar que el medio no se escape. El sello externo del vástago está lleno de politetrafluoreno o empaque de junta tórica, que se presiona firmemente con el prensaestopas. Bajo la acción de la presión del medio, se genera la presión hacia arriba, cuanto mayor es la presión del medio, mayor es la fuerza de sellado, esta estructura es adecuada para medios altos.
