Válvula de globo

» Válvula de globo

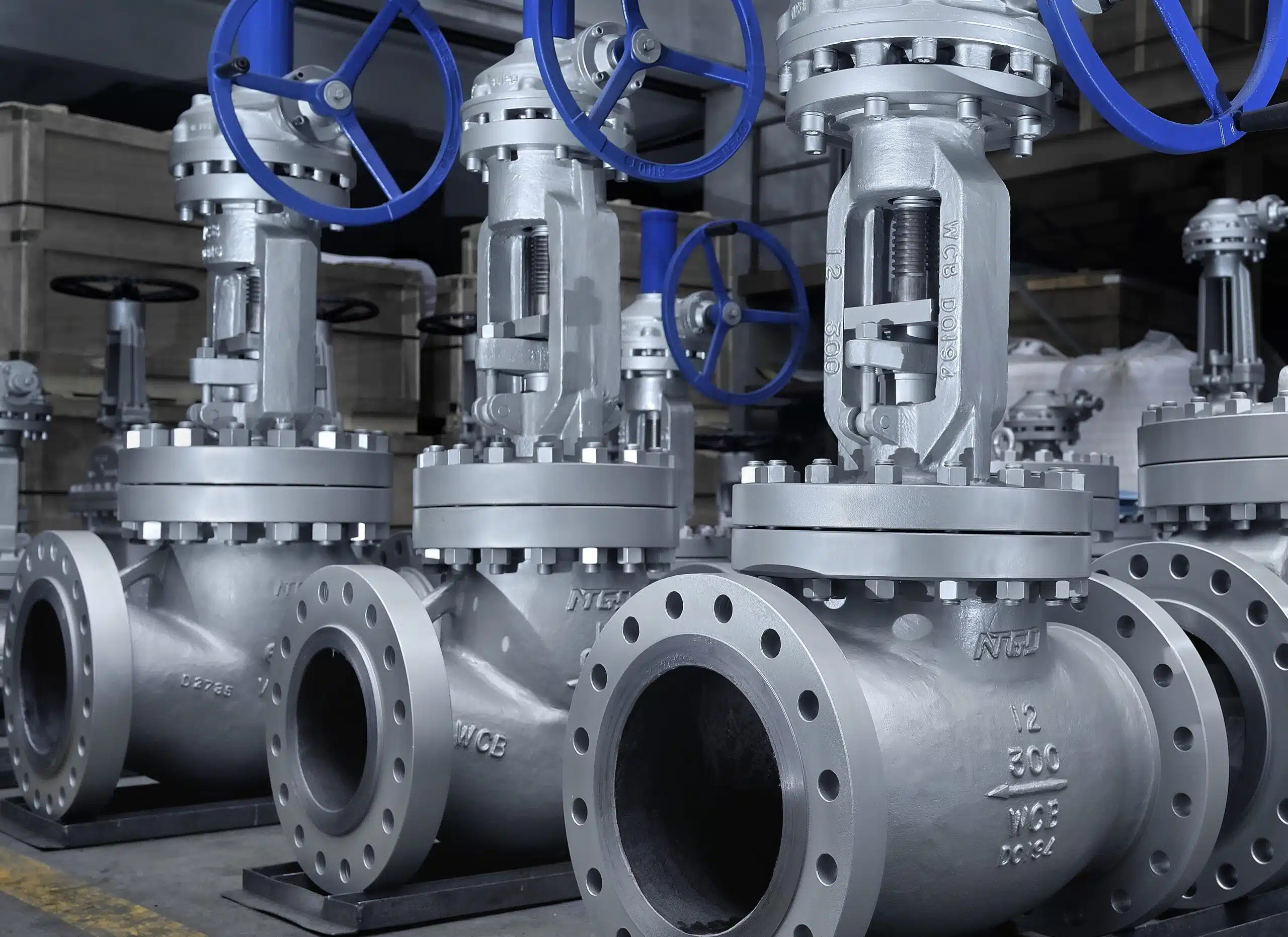

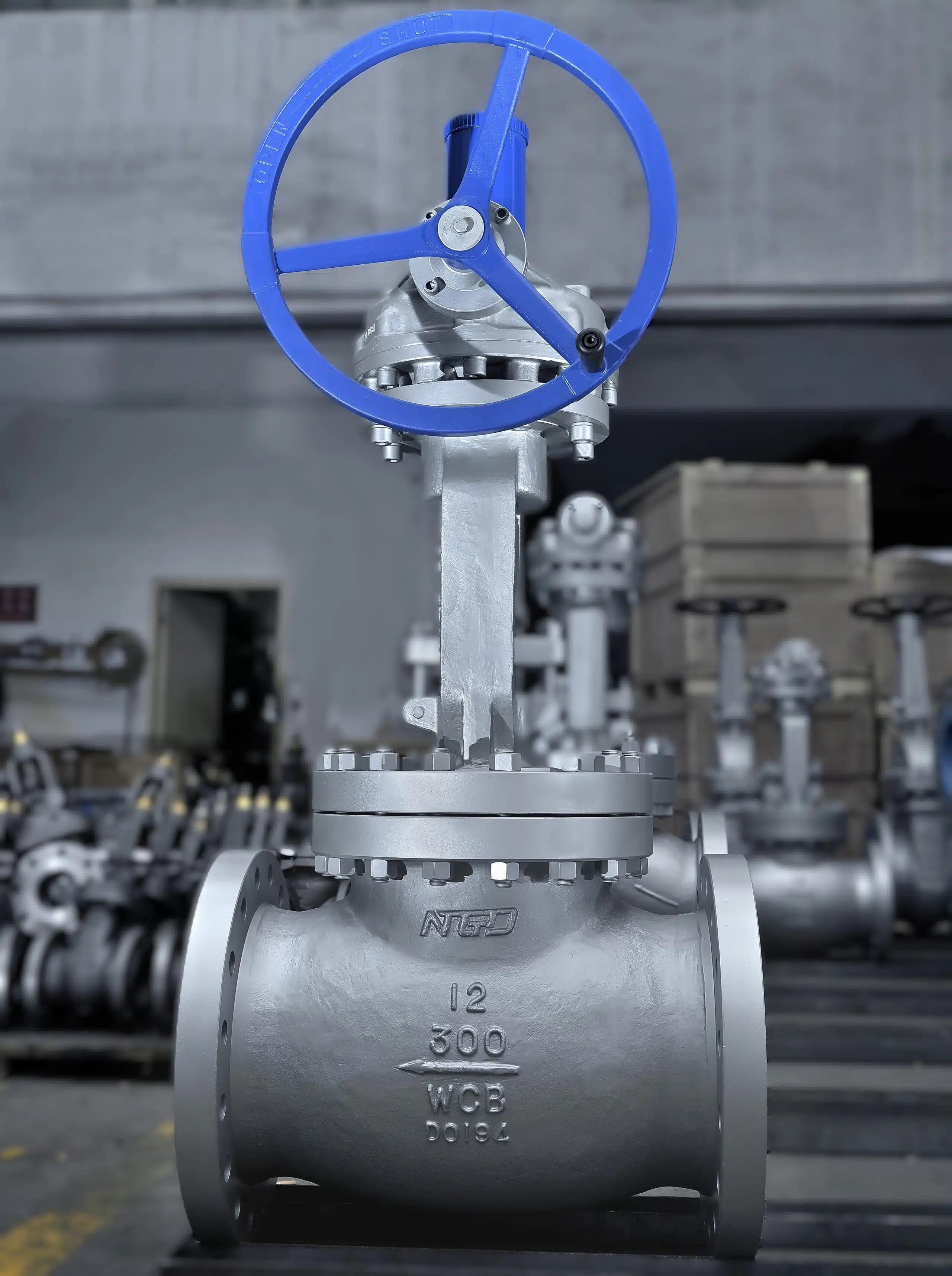

Válvula de globo con brida

CATEGORY AND TAGS:
Válvula de globo

※ Swivel Plug Disc
※ Size Range: NPS 2 to NPS 24
※ Pressure Range: 150LB to 2500LB
※ Design STD.: API 600/ ASME B16.34

CATALOGenquiry
  • Specifications

Una válvula de globo con brida es una válvula donde la parte de cierre (solapa de la válvula) se mueve a lo largo de la línea central del asiento de la válvula. Según esta forma de movimiento de la trampilla de la válvula, el cambio del puerto del asiento de la válvula es proporcional a la carrera de la trampilla de la válvula. Debido a que la carrera de apertura o cierre del vástago de la válvula de este tipo de válvula es relativamente corta y tiene una función de corte muy confiable, y debido a que el cambio del puerto del asiento es proporcional a la carrera de la aleta, la brida es un globo Valvula ideal para regular caudal. Por lo tanto, la válvula de globo con brida es ideal para cerrar o regular y estrangular.

tee type globe valve

El principio de funcionamiento y las características de la válvula de globo con brida.

Como válvula de corte extremadamente importante, la válvula de globo con brida se sella aplicando un par de torsión al vástago, y el vástago aplica presión a la solapa de la válvula en la dirección axial, de modo que la superficie de sellado de la solapa de la válvula y la superficie de sellado de El asiento de la válvula encaja estrechamente para evitar que el medio se filtre a lo largo del espacio entre las superficies de sellado.

El par de sellado de la válvula de globo con brida está compuesto por la superficie de sellado de la tapa de la válvula y la superficie de sellado del asiento de la válvula. El vástago impulsa la aleta de la válvula para que se mueva verticalmente a lo largo de la línea central del asiento de la válvula. Durante el proceso de apertura y cierre, la altura de apertura es pequeña, fácil de ajustar el flujo y fácil de fabricar y mantener, con una amplia gama de aplicaciones de presión.

Las ventajas y desventajas de la válvula de globo con brida.

A. La válvula de globo con brida tiene las siguientes ventajas:

Estructura simple, más conveniente de fabricar y reparar.
Carrera de trabajo pequeña, tiempos cortos de apertura y cierre.
Buen sellado, baja fricción entre las superficies de sellado y larga duración.

B. Las desventajas de la válvula de globo con brida son las siguientes:

La resistencia del fluido es grande, la fuerza necesaria para abrir y cerrar es mayor.
No apto para medios con partículas, alta viscosidad y fácil coquización.
Rendimiento de ajuste deficiente.
