¿Qué es una válvula de diafragma revestida de goma?

Una válvula de diafragma revestida de goma es una válvula cuyo diafragma está revestido de un material de goma. Este tipo de válvula se utiliza en muchas aplicaciones, como el tratamiento de aguas residuales, el procesamiento de papel, los minerales mineros, las centrales eléctricas, las acerías y las industrias químicas. La válvula de diafragma revestida de caucho tiene un cuerpo de metal o plástico, pero se utiliza un revestimiento de caucho duro y grueso para revestir el diafragma. Esto hace que el diafragma y toda la válvula de diafragma revestida de goma sean seguros cuando se manipulan medios abrasivos y corrosivos. De este modo, todo el componente húmedo está protegido por el revestimiento de goma, lo que evita la hidroabrasión. Los fabricantes de válvulas de diafragma revestidas de goma fabrican las válvulas en una amplia gama de materiales para ayudar a ofrecer todo el potencial de una válvula eficaz y versátil para controlar el flujo de fluidos. Con combinaciones de material metálico fuerte y revestimiento de goma dura, estas válvulas de diafragma revestidas de goma pueden resistir la corrosión y la abrasión. Los fabricantes de válvulas de diafragma revestidas de goma fabrican las válvulas con dos o más puertos y un asiento o vertedero. El vertedero es la parte donde se asienta el diafragma de la válvula.

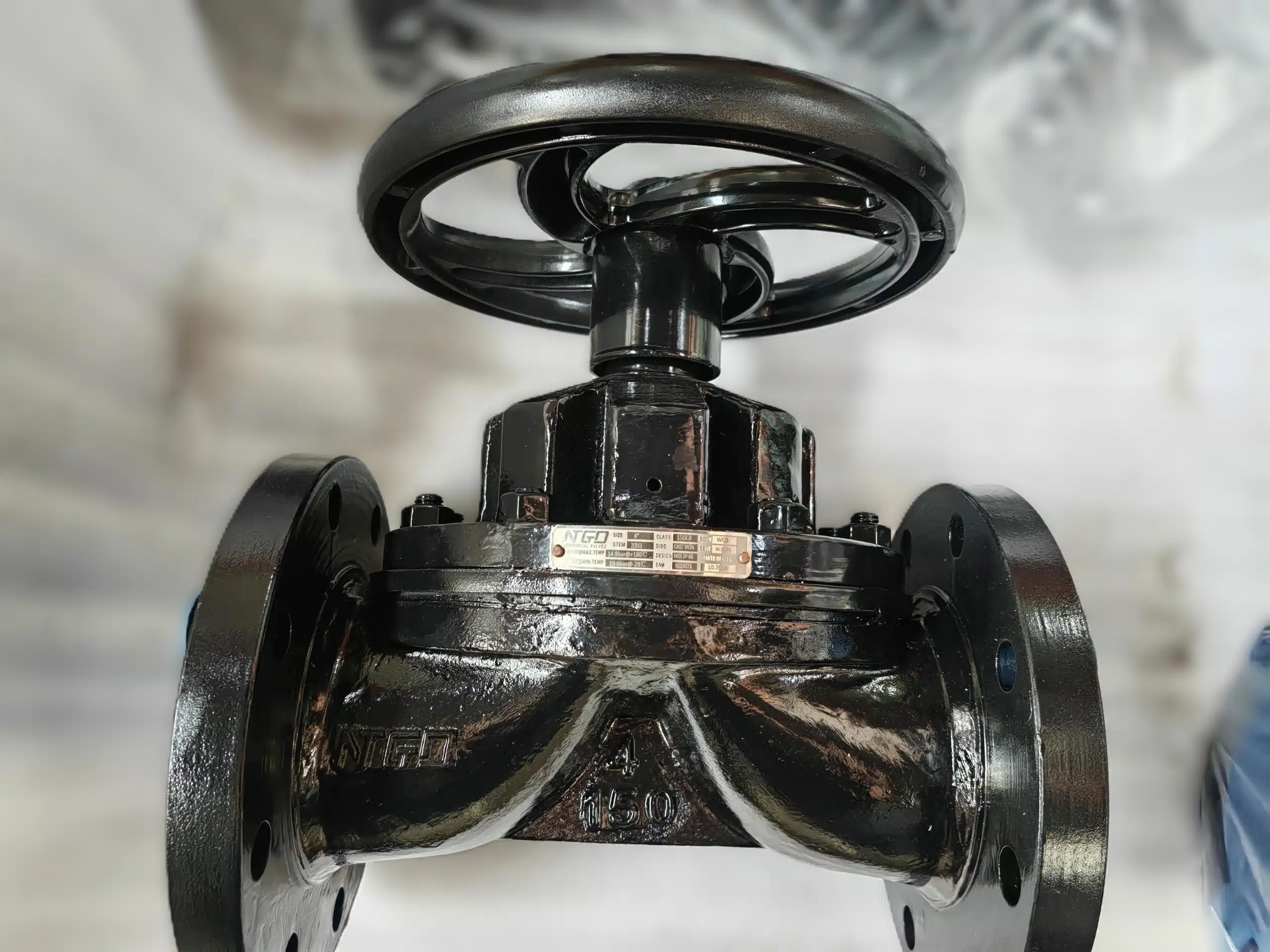

Válvula de diafragma revestida de goma

Figura: Válvula de diafragma revestida de goma.



Componentes de la válvula de diafragma revestida de goma



Componentes de la válvula de diafragma revestida de goma

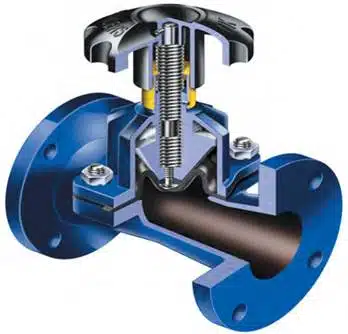

Figura: Componentes de la válvula de diafragma revestida de goma.



Vástago

Una válvula de diafragma revestida de goma tiene un vástago indicador o no indicador. Un vástago no indicador es aquel en el que se utiliza un volante para girar los casquillos del vástago para engranar las roscas. Este acoplamiento se utiliza para mover el compresor montado en el vástago hacia arriba y hacia abajo y que además conecta el compresor y el diafragma. Un vástago no indicador emplea casquillos de sellado con casquillos sellados. Un vástago indicador está diseñado de forma similar al vástago no indicador, pero su vástago se estira más hacia arriba a través del volante. El cuerpo indicador emplea un casquillo de sellado y un casquillo sellado.

Compresor

Es el componente más importante de una válvula de diafragma revestida de goma. Se utiliza para mover el diafragma en consecuencia. El compresor tiene un extremo conectado al vástago y el otro al diafragma. Al girar el volante, el vástago se mueve hacia arriba o hacia abajo. Esto ayuda a transmitir la energía cinética al compresor. Cuando el compresor recibe esta energía, obtiene la fuerza para mover el diafragma hacia arriba o hacia abajo, según lo necesite el operador, controlando así el flujo de fluido.

Bonete

Este componente se utiliza como alojamiento en la parte superior de la válvula de diafragma revestida de goma. Contiene los componentes no húmedos de la válvula como el vástago, el compresor y el volante. El bonete está conectado al cuerpo de la válvula mediante tornillos. El accionamiento del bonete de la válvula se realiza mediante una palanca. En el caso de las válvulas grandes, se recomienda utilizar un bonete que sea estanco al vacío.

Actuador

El actuador es un componente de la válvula de diafragma revestido de goma que se utiliza para accionar el vástago para cerrar o abrir el disco de la válvula para controlar el flujo de fluido. Hay diferentes tipos de actuadores utilizados para controlar el flujo de fluido en las válvulas. El tipo de actuador utilizado depende de los requisitos de la aplicación, como el par, la automatización y la velocidad.

Indicadores de posición

Son guías visuales utilizadas en las válvulas de diafragma revestidas de goma para ayudar a identificar la posición de la válvula, es decir, si está abierta o cerrada. Los indicadores de posición pueden ser interruptores, luces o vástagos. Además, estos indicadores se instalan en las válvulas para mostrar la dirección del flujo.

Conexión

La válvula de diafragma revestida de goma puede conectarse de varias maneras. Dichos métodos son:

Accesorios de compresión. Son accesorios que pueden sellar las conexiones del sistema de tuberías sin necesidad de soldar o roscar. El sellado se produce cuando se aprieta una tuerca y se comprime una arandela en la segunda tubería para crear un sello hermético.

Conexión roscada. Se trata de conexiones que utilizan roscas, por lo que el extremo de una válvula roscada tiene roscas exteriores o interiores que ayudan a las tuberías a enroscarse en el extremo de la válvula o sobre ella. Este tipo de conexión es uno de los diseños más comunes y sencillos de una válvula de diafragma revestida de goma.

Junta de superficie metálica. Se trata de una conexión que utiliza una junta metálica entre las secciones del accesorio. La junta metálica crea un sello superficial en ambos extremos de los accesorios.

Soldadura a tope. Esta conexión se utiliza para fijar juntas a tope. La unión se fija entre dos barras, secciones o placas. Esto ayuda a conectar la válvula y la tubería sin que se entrecrucen.

Soldadura por encastre. Se trata de una conexión entre piezas realizada mediante el uso de soldadura que une la tubería y la válvula.

Brida de sujeción. Esta conexión está hecha de una brida de resorte que se envuelve en un sistema de tuberías.

Racor de tubo. Esta conexión une la tubería con la válvula de diafragma revestida de goma.

Brida de perno. Se trata de una conexión utilizada en la entrada o salida de la válvula.



Cómo funciona una válvula de diafragma revestida de goma

Una válvula de diafragma revestida de goma funciona moviendo su vástago hacia arriba o hacia abajo para abrir o cerrar, respectivamente. Cuando el vástago se mueve hacia arriba, se mueve junto con el compresor. El compresor está conectado al diafragma para que se muevan juntos hacia arriba al mismo tiempo. El diafragma es la parte que puede permitir que el flujo de fluido se detenga o se mueva. Por lo tanto, cuando el diafragma se mueve hacia arriba, permite que el fluido fluya. Para detener o reducir el flujo de fluido, el vástago se mueve hacia abajo. De este modo, el compresor y el diafragma se mueven hacia abajo simultáneamente haciendo que el diafragma se cierre o reduzca el flujo.

Funcionamiento de una válvula de diafragma revestida de goma

Figura: Funcionamiento de una válvula de diafragma revestida de goma.



Tipos de actuadores utilizados en las válvulas de diafragma revestidas de goma

Actuadores manuales

Se trata de actuadores que utilizan un mecanismo manual como un volante para que el operador de la válvula pueda aplicar un par de torsión sobre ellos para abrir/cerrar la válvula. El par de torsión es necesario ya que se utiliza para girar el vástago roscado y así mover el vástago linealmente forzando el diafragma para alterar el caudal de fluido. El problema de los actuadores manuales es que trabajan a baja velocidad y también necesitan un mayor esfuerzo de giro para cerrar o abrir la válvula de diafragma revestida de goma. Para amplificar el par en una válvula de diafragma revestida de goma, los fabricantes pueden decidir utilizar reductores que pueden mejorar la velocidad de cierre o apertura. Estos actuadores también pueden tener indicadores de posición, ajuste de carrera e interruptores eléctricos de retroalimentación para hacer un mejor uso de las válvulas.

Actuadores eléctricos

Son actuadores que utilizan un motor para modificar el caudal del fluido. La fuerza para cerrar o abrir la válvula procede de un motor eléctrico. La velocidad del motor es muy alta, por lo que se utiliza un tren de engranajes para reducir la velocidad del motor y así aumentar el par. En los sistemas de transmisión mecánica de potencia, cuando se reduce la velocidad, el par aumenta proporcionalmente. Los actuadores eléctricos son reversibles, es decir, pueden abrir y cerrar una válvula de diafragma revestida de goma.

Actuadores neumáticos

Son actuadores que utilizan la presión del aire para mejorar el cierre o la apertura de las válvulas. La presión de aire utilizada mueve un pistón en la válvula de diafragma revestida de goma. El vástago se conecta a un compresor. La presión del aire se transmite a ambos lados de la cámara del pistón. El suministro de presión de aire en la cámara superior del pistón hace que el vástago se mueva hacia abajo disminuyendo el caudal o cerrando la válvula. Cuando la presión de aire se transmite a la cámara inferior del pistón, el vástago se mueve hacia arriba aumentando el caudal. Las fugas de aire en el pistón y el vástago están protegidas por el uso de juntas tóricas que garantizan que no haya fugas de aire en las cámaras.

Actuadores hidráulicos

Son actuadores que utilizan fluidos hidráulicos para ejercer la fuerza necesaria para abrir o cerrar las válvulas de diafragma revestidas de goma. Estos fluidos hidráulicos incluyen el agua y el aceite, entre otros. Los actuadores hidráulicos se utilizan habitualmente en aplicaciones de baja velocidad.



Tipos de válvulas de diafragma revestidas de goma

Válvula de diafragma revestida de goma tipo Weir

Se trata de un tipo de válvula de diafragma revestida de caucho que ha resultado adecuada para controles de flujo pequeños y sin fugas. Esta válvula emplea un diseño de cuerpo inclinado para proporcionar un autodrenaje que puede tener lugar en ambas direcciones de la válvula de diafragma revestida de caucho tipo presa. A pesar de que esta válvula se ha utilizado en muchas aplicaciones, no puede utilizarse para controlar el flujo de fluidos en algunos casos. Esta válvula es la más adecuada para controlar el flujo en líquidos y gases. Estas válvulas son adecuadas para fluidos limpios y homogéneos, ya que los fluidos muy viscosos tienden a acumularse en el vertedero. Estas válvulas funcionan mejor en aplicaciones de agua, gas, alimentos, productos químicos y corrosivos.

Válvula de diafragma revestida de goma de paso recto

Se trata de un tipo de válvula de diafragma revestida de caucho que tiene un recorrido de flujo completamente recto sin la silla de montar. Las válvulas de diafragma revestidas de caucho cierran el flujo de fluido haciendo contacto con el fondo de la válvula. Como el componente de la membrana es flexible, esta válvula puede durar poco tiempo, además de necesitar reparaciones y sustituciones frecuentes. A diferencia de las válvulas de tipo presa, estas válvulas pueden trabajar con fluidos viscosos y lodos de agua.

Válvulas de diafragma con revestimiento de caucho para uso sanitario

Se trata de válvulas de diafragma revestidas de caucho que se utilizan sobre todo cuando se necesitan fluidos puros y limpios, como en la elaboración de vinos, bebidas, productos farmacéuticos, lácteos y procesamiento de alimentos. Este tipo de válvula produce un área aséptica para el flujo de fluidos libre de hongos, bacterias y virus.

Válvulas de diafragma revestidas de caucho de Biotech

Estas válvulas se fabrican para manejar fluidos que pueden contener células, gérmenes y materias biológicas similares. Las válvulas de diafragma revestidas de goma de Biotech se utilizan en sistemas de tuberías que tienen biorreactores, patines de cromatografía, filtración, congelación-descongelación y fermentadores. Estas válvulas se han utilizado en industrias biotecnológicas como la médica, la farmacéutica, la agrícola y la alimentaria.

Válvula de diafragma higiénica revestida de caucho

Se trata de válvulas de diafragma revestidas de caucho que se utilizan en aplicaciones en las que el flujo de fluido puede estancarse. También se utilizan para manipular alimentos y bebidas que deben estar libres de gérmenes para el consumo humano o que pueden perjudicar la calidad de los alimentos.



Aplicaciones de una válvula de diafragma revestida de caucho

  • La válvula de diafragma revestida de caucho se utiliza en los procesos químicos.
  • Se utiliza en plantas de generación de energía.
  • Se utiliza en la minería y el procesamiento de minerales.
  • Las válvulas de diafragma revestidas de caucho se utilizan en las fábricas de producción de acero.
  • Se utilizan en las plantas de galvanoplastia.
  • Esta válvula se utiliza en el procesamiento de alimentos y bebidas.
  • Se utiliza en sistemas de tuberías textiles y de cuero.
  • Se utiliza en la industria de pinturas y revestimientos.
  • Las válvulas de diafragma revestidas de goma se utilizan en las plantas de fabricación de productos farmacéuticos.
  • Se utilizan en las plantas de fabricación de papel y pasta de papel.
  • Estas válvulas se utilizan para controlar el flujo en la fabricación de semiconductores y productos electrónicos.
  • Las válvulas de diafragma revestidas de caucho se utilizan para mejorar el control del flujo en la producción de azúcar.



Ventajas de las válvulas de diafragma revestidas de goma

  • Las válvulas de diafragma revestidas de caucho pueden utilizarse para aplicaciones de encendido y apagado y de estrangulación.
  • Esta válvula se fabrica con muchos revestimientos que ayudan a garantizar la resistencia a la corrosión.
  • Las válvulas de diafragma revestidas de goma garantizan un servicio estanco a las burbujas.
  • Esta válvula está libre de fugas en el vástago.
  • Los fabricantes de válvulas de diafragma revestidas de goma diseñan las válvulas preparadas para lodos y fluidos viscosos.
  • Las válvulas de diafragma revestidas de goma son adecuadas para controlar fluidos peligrosos.



Desventajas de las válvulas de diafragma revestidas de goma

  • Las válvulas de diafragma revestidas de caucho se utilizan en aplicaciones que necesitan presiones y temperaturas moderadas.
  • Estas válvulas tienen vertederos que pueden limitar el drenaje completo de la tubería.



Solución de problemas de las válvulas de diafragma revestidas de goma

No hay flujo de fluido o el caudal es muy bajo

  • La válvula de diafragma revestida de goma está parcialmente o cerrada. Compruebe la posición de la válvula.
  • Las empaquetaduras o protecciones de la válvula están todavía en su posición. Retire estas protecciones.
  • Sistema de tuberías o coladores obstruidos. Limpie el sistema.

Brida rota

  • Los pernos de montaje tienen un par de apriete bajo, las contrabridas están mal alineadas o tienen demasiada holgura. Esto puede requerir la sustitución de una válvula de diafragma revestida de goma e instalada de acuerdo con el manual del fabricante.

Fugas entre las contrabridas y el cuerpo de la válvula

  • Las contrabridas no están totalmente apretadas, la válvula no está bien alineada o centrada. Compruebe el montaje y apriételo completamente. Si es necesario, desmóntela y vuelva a montarla correctamente.

La válvula es difícil de manejar

  • Bonete/vástago atascado o dañado. Compruebe el bonete/vástago y engrase o limpie si es necesario.
  • Presión alta. Verificar las condiciones de trabajo. Las válvulas de diafragma revestidas de goma de gran tamaño necesitan un par de torsión proporcionalmente alto para funcionar bajo presión.
  • Volante girado en sentido contrario. Compruebe el sentido de giro. Tenga en cuenta que el sentido de las agujas del reloj significa que está cerrando la válvula.
  • Impurezas entre el cuerpo y la válvula. Cierre y abra la válvula bajo presión para limpiar la suciedad atrapada. Si es necesario, sustituya o repare la válvula.
  • La válvula no está en la posición correcta para aplicar la fuerza. Coloque la válvula en la posición correcta para facilitar la aplicación de fuerza para cerrar o abrir.

Fuga en el asiento mientras la válvula está cerrada

  • Diafragma dañado. Sustituya el diafragma.
  • Superficie de sellado del cuerpo dañada. Sustituir el cuerpo.
  • Impurezas entre el cuerpo y el diafragma. Cierre y abra su válvula de diafragma revestida de goma bajo presión para limpiar la suciedad.



Resumen:

Las válvulas de diafragma revestidas de goma son tipos de válvulas de diafragma que tienen el diafragma revestido de goma gruesa y resistente. Estas válvulas emplean un diafragma flexible que se utiliza para controlar el flujo de fluido. El control del fluido se realiza moviéndose hacia abajo o hacia arriba para disminuir o aumentar el caudal del fluido, respectivamente. Las válvulas de diafragma revestidas de goma tienen varios componentes, entre ellos el vástago, el cuerpo de la válvula, el compresor, el diafragma, el actuador, los indicadores de posición y las conexiones. Cada uno de estos componentes trabaja conjuntamente para mejorar la funcionalidad completa de la válvula. El fallo de un componente afecta a los demás componentes y puede acabar destruyendo toda la válvula de diafragma revestida de goma.

Las válvulas de diafragma revestidas de goma son de varios tipos. Estos tipos dependen sobre todo del diseño y del uso específico. Algunos de los tipos de válvulas de diafragma revestidas de caucho son el diafragma revestido de caucho de tipo vertedero, la válvula de diafragma revestida de caucho de vía estrecha, la válvula de diafragma revestida de caucho sanitaria y la válvula de diafragma revestida de caucho higiénica, entre otras. Los numerosos tipos de válvulas de diafragma revestidas de caucho dan lugar a muchas aplicaciones de estas válvulas, como las industrias farmacéutica, de alimentos y bebidas, de producción de acero, de minería y procesamiento de minerales, de procesamiento químico y de centrales eléctricas, entre otras. El material utilizado para fabricar el diafragma determina la presión y la temperatura nominal de la válvula de diafragma revestida de caucho. En este tipo de válvula, el capó y el cuerpo de la válvula deben ser de un material fuerte y rígido para garantizar la protección de los componentes internos.
