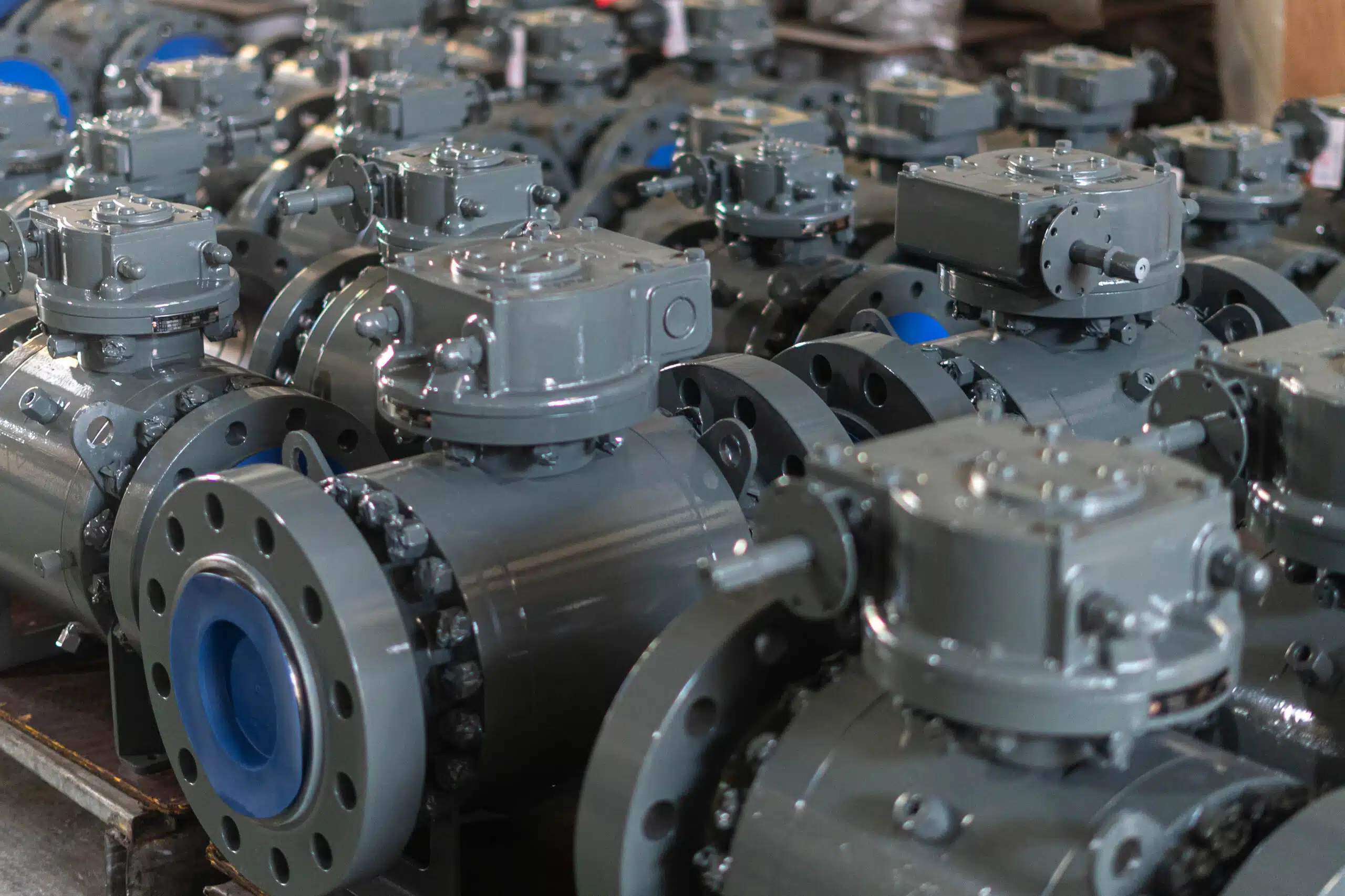

Una válvula de bola de paso reducido es un tipo de válvula de bola con un diámetro de paso inferior al de la tubería. En una válvula de bola de paso reducido, el área de flujo de fluido es más estrecha aguas abajo en la salida. Por ello, se introducen pérdidas por fricción en la válvula, lo que provoca una caída de presión. En las válvulas de bola de paso reducido, la cantidad de flujo de fluido permanece constante, lo que hace que la velocidad aumente a medida que el área de flujo disminuye. Las válvulas de bola de paso reducido se utilizan habitualmente, a diferencia de las válvulas de bola de paso total. Las válvulas de bola de paso reducido se utilizan cuando la turbulencia y el caudal de fluido no son preocupaciones importantes y cuando no es probable que se produzca la acumulación de partículas. Las válvulas de bola de paso reducido cuestan menos que sus homólogas de paso total. El menor coste de las válvulas de bola de paso reducido se debe a que estas válvulas tienen una carcasa y una bola de menor tamaño, lo que afecta al coste final del producto. Las válvulas de bola de paso reducido ocupan un volumen menor, lo que hace que consuman poco espacio durante la instalación. Las válvulas de bola de paso reducido son un 30% más ligeras que las válvulas de bola de paso total. Sin embargo, las válvulas de bola de paso reducido están pensadas para su uso en fluidos poco viscosos para evitar el bloqueo de la válvula.
Figura: Diferencia entre la válvula de bola de paso total y la de paso reducido.
Es el componente de una válvula de bola de paso reducido que se utiliza para alojar todas las partes internas de la válvula. El cuerpo de la válvula siempre está fabricado con materiales resistentes y, por tanto, debe tener una mayor resistencia en relación con otras partes para que pueda soportar las presiones asociadas al fluido. El cuerpo es la principal barrera de presión en una válvula de bola de paso reducido.
El mando es un componente utilizado para las válvulas de bola de paso reducido manuales, mientras que el actuador es un componente utilizado para las válvulas actuadas. El mando es el lugar donde el operador de la válvula aplica el par necesario para abrir o cerrar una válvula de bola de paso reducido. El actuador se utiliza cuando la válvula de bola de paso reducido debe ser automatizada.
El vástago es el componente de una válvula de bola de paso reducido que sirve para transmitir a la bola el par aplicado en el mando. El vástago conecta la bola y el mando o el actuador.
Se trata de un componente de una válvula de bola de paso reducido que se encarga de abrir y cerrar una válvula de bola de paso reducido. La bola de una válvula de bola de paso reducido tiene un orificio en su centro por el que el fluido fluye a través de la válvula.
Son discos colocados alrededor de la bola y el cuerpo de la válvula para evitar la fuga de fluido en una válvula de bola de paso reducido. Los asientos también se utilizan para sostener la bola en su posición.
La empaquetadura se refiere a las juntas colocadas en el vástago de la válvula en una válvula de bola de paso reducido para evitar la fuga de fluido a través del vástago.
Figura: Componentes de una válvula de bola de paso reducido.
Una válvula de bola de paso reducido utiliza una bola con un orificio en su sección central. La bola está conectada al volante/palanca o actuador a través del vástago. Una válvula de bola de paso reducido funciona girando la bola en un ángulo de 90o . Para abrir una válvula bola de paso reducido, el mando se gira un cuarto de vuelta (90o ), lo que hace que el vástago y la bola giren el mismo cuarto de vuelta. Para un ángulo de 90o , el orificio de la bola y la tubería se vuelven colineales, lo que hace que el fluido fluya a través de la válvula. Para cerrar la válvula de bola de paso reducido, la manilla vuelve a girar otros 90o . Esto hace que el orificio de la bola y la tubería sean perpendiculares, lo que bloquea el flujo de fluido.
La válvula de bola de una sola pieza de paso reducido es una válvula que consta de una sola pieza de cuerpo fabricada mediante fundición. Las válvulas de bola de cuerpo único y paso reducido son buenas porque no tienen fugas. Las válvulas de bola de una sola pieza y paso reducido son las más baratas de todas las válvulas de bola. Sin embargo, las válvulas de bola de una sola pieza no pueden abrirse para su limpieza o reparación y mantenimiento. Las válvulas de bola de paso reducido de una pieza se utilizan en aplicaciones poco exigentes. Estas válvulas se desechan cuando desarrollan problemas.
Figura: Válvula de bola de paso reducido de una sola pieza.
Una válvula de bola de paso reducido de dos piezas es una válvula que consta de dos piezas. Una pieza contiene la conexión final y el cuerpo de la válvula, mientras que la segunda pieza contiene el embellecedor y la segunda conexión. La segunda pieza de una válvula de bola de dos piezas reducidas encaja en la primera pieza. Las dos piezas de una válvula de bola de paso reducido de dos piezas pueden desmontarse para su inspección, limpieza y mantenimiento. Una válvula de bola de dos piezas de diámetro interior necesita ser retirada completamente de la tubería para que las dos partes sean separadas.
Figura: Válvula de bola de dos piezas de paso reducido.
Se trata de una válvula de bola de paso reducido con tres piezas que son dos tapas de extremo y el cuerpo de la válvula. Las tres piezas de esta válvula de bola de paso reducido se mantienen unidas por medio de una conexión de pernos. Las tres piezas de esta válvula de bola de paso reducido hacen que la parte central del vástago, la bola y los asientos se puedan retirar fácilmente del sistema de tuberías. La válvula de bola de paso reducido de tres piezas mejora la eficacia de la limpieza, la sustitución de la empaquetadura y los asientos, y el pulido de pequeños arañazos en la superficie de la bola. Estos servicios pueden realizarse en una válvula de bola de tres piezas de paso reducido sin necesidad de retirar la válvula de la tubería. Las válvulas de bola de tres piezas de paso reducido son más caras que otras válvulas.
Figura: Válvula de bola de tres piezas de paso reducido.
Son válvulas de bola de paso reducido con tres puertos. Las válvulas de bola de tres vías de paso reducido pueden tener una configuración en forma de L o en forma de T, dependiendo del patrón de flujo que se necesite. Las válvulas de bola de tres vías de paso reducido son adecuadas para desviar y mezclar el flujo de fluido. La configuración en forma de T es adecuada para mezclar y desviar el fluido. Cuando se utiliza para mezclar el flujo de fluido, dos corrientes de los puertos de entrada se fusionan para formar una corriente de fluido en la salida. Cuando se utiliza para desviar el flujo de fluido, una corriente de fluido del puerto de entrada se divide en dos corrientes para fluir en dos direcciones de salida al mismo tiempo. La configuración en forma de L de una válvula de bola de tres vías de paso reducido permite desviar el flujo de fluido.
Figura: Válvula de bola de tres vías de paso reducido.

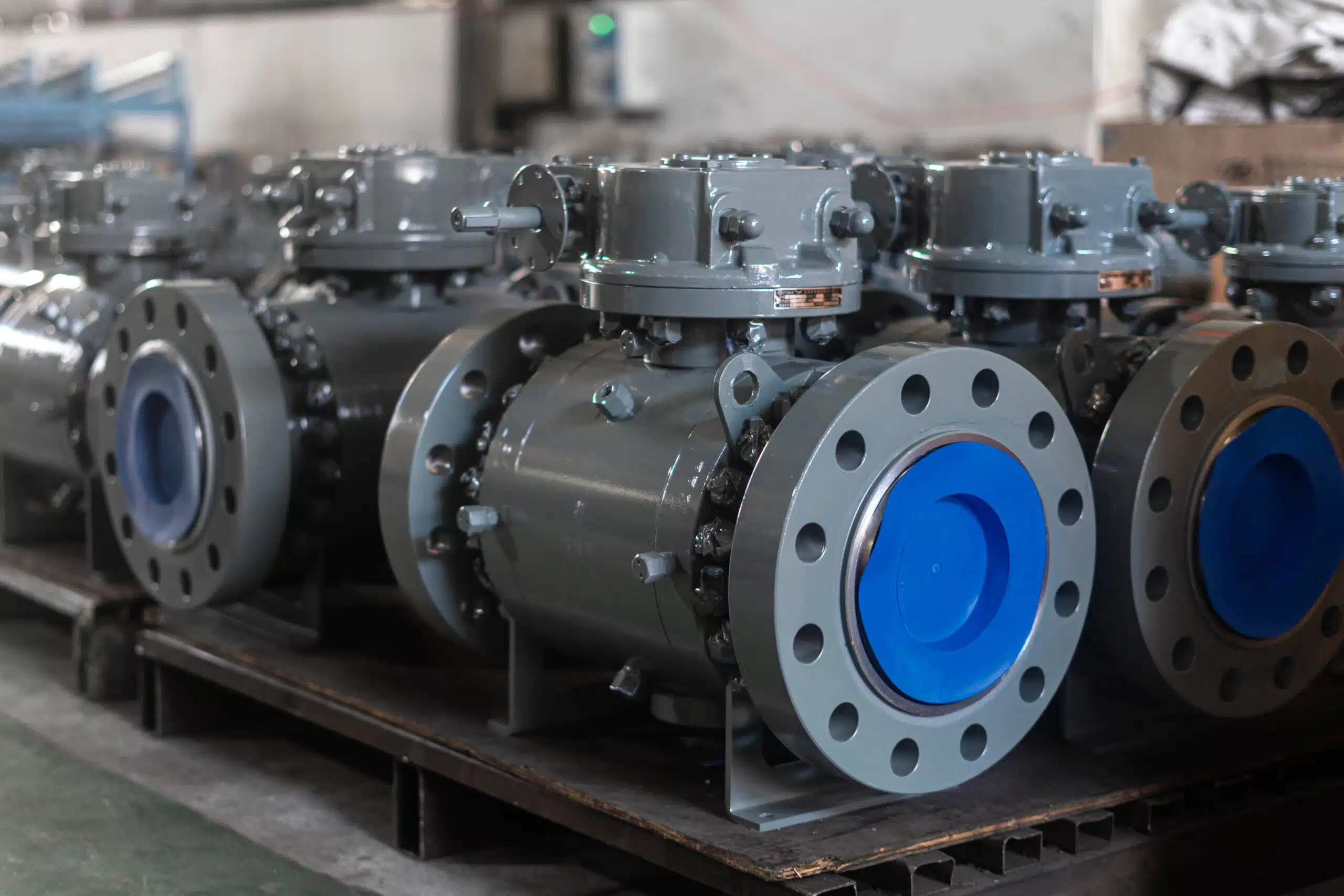

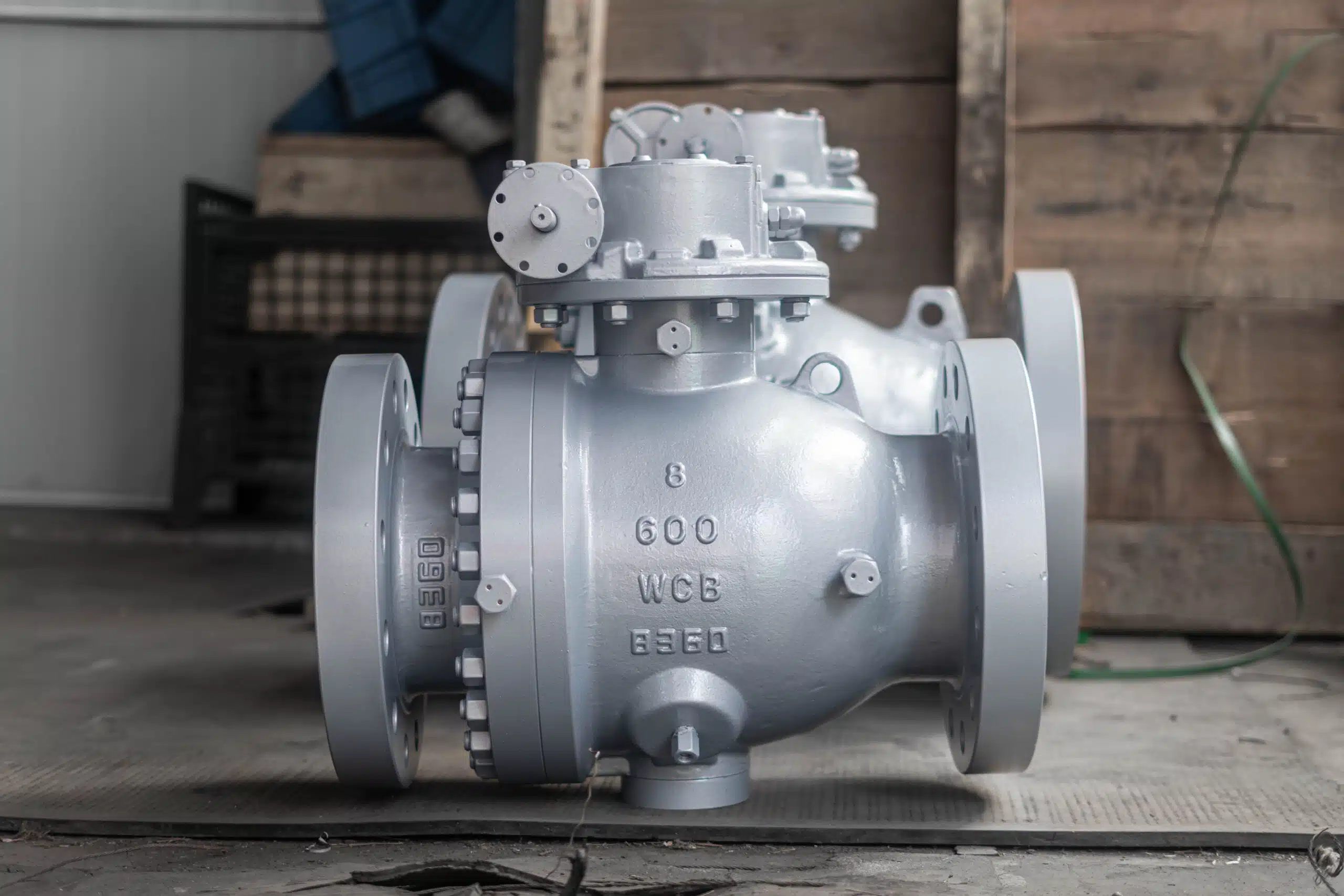

Se trata de válvulas de bola de paso reducido que se fabrican con materiales metálicos como el acero inoxidable o el latón. Las válvulas de bola metálicas de paso reducido son conocidas por su alta resistencia a la presión y a la temperatura. Además, las válvulas de bola de paso reducido metálicas son conocidas por su resistencia a la corrosión. Cada material metálico tiene características únicas que se transfieren del metal o aleación respectiva a toda la válvula. Por ejemplo, la válvula de bola de paso reducido de acero inoxidable está compuesta por una mayor cantidad de cromo y una menor cantidad de níquel. El contenido de cromo añade resistencia a la corrosión a la válvula de bola de paso reducido. Las válvulas de bola de paso reducido de acero inoxidable tienen una gran resistencia, durabilidad y tenacidad. Las válvulas de bola de paso reducido de acero inoxidable se utilizan, por ejemplo, en piscinas para controlar el agua clorada, ya que pueden resistir la corrosión asociada al cloro. Las válvulas de bola de paso reducido fabricadas con materiales de latón son más comunes, ya que también garantizan una gran resistencia, dureza y durabilidad. Las válvulas de bola de paso reducido de latón se distinguen por su color entre amarillento y rojizo. Las válvulas de bola de paso reducido de latón son resistentes a la corrosión y a las incrustaciones químicas y biológicas. Una de las principales ventajas de las válvulas de bola de paso reducido de latón es que son más baratas que las de acero inoxidable. Las válvulas de bola de paso reducido de latón pueden utilizarse en aplicaciones como las industrias del gas y el petróleo, la química, el agua potable y la alimentación.
Figura: Válvula de bola metálica de paso reducido
Se trata de válvulas de bola de paso reducido fabricadas con materiales plásticos como el cloruro de polivinilo PVC y el polipropileno (PP). Las válvulas de bola de paso reducido de plástico son más baratas que sus homólogas metálicas. Las válvulas de bola de paso reducido de plástico consumen menos energía en su fabricación y también son más fáciles de producir. Las válvulas de bola de paso reducido de plástico son más resistentes a la corrosión que las metálicas. Sin embargo, las válvulas de bola de paso reducido de plástico son poco resistentes a altas presiones y se deforman fácilmente a altas temperaturas de 82o . Las válvulas de bola de paso reducido de plástico se utilizan en aplicaciones como fertilizantes, productos químicos, azúcar y papel, entre otras.
Figura: Válvulas de bola de plástico de paso reducido.
La válvula de bola de paso reducido es un tipo de válvula de bola que tiene un diámetro de paso inferior al de la tubería. El diseño de una válvula de bola de paso reducido hace que la válvula experimente pérdidas por fricción y turbulencias debido a un flujo de fluido poco uniforme que provoca pérdidas de presión a través de la válvula. Las válvulas de bola de paso reducido son adecuadas para su uso en aplicaciones en las que la turbulencia y el caudal no son preocupantes para el funcionamiento de la válvula y en las que no es probable que se produzca una acumulación de sólidos. Las válvulas de bola de paso reducido se utilizan en diversas aplicaciones como el suministro de agua, petróleo y gas, alimentos y bebidas, productos químicos, sistemas de calderas y lavadoras, entre otras. Hay varios tipos de válvulas de bola de paso reducido que incluyen la válvula de bola de paso reducido de una pieza, la válvula de bola de paso reducido de dos piezas, la válvula de bola de paso reducido de tres piezas, la válvula de bola de paso reducido de tres vías, la válvula de bola de paso reducido metálica y la válvula de bola de paso reducido de plástico. Las válvulas de bola de paso reducido tienen varias ventajas, como que son duraderas, tienen un tamaño y un peso reducidos, son versátiles, se abren y cierran rápidamente, son de varios tipos para diferentes aplicaciones de presión y temperatura, y se pueden limpiar, inspeccionar y reparar.
