Struttura della valvola a saracinesca ad alta pressione

Che cos'è una valvola a saracinesca per alta pressione?

Una valvola a saracinesca per alte pressioni è progettata per l'uso in applicazioni ad alta pressione. La valvola viene collegata alla tubazione mediante bulloni e dadi o mediante saldatura. Questi due metodi producono una giunzione ad alta resistenza tra la valvola e il tubo che consente il flusso del fluido senza perdite. La valvola funziona grazie a un componente noto come disco. Il disco si muove verso l'alto e verso il basso per avviare e arrestare il flusso del fluido. Valvola a saracinesca per alta pressione I produttori realizzano questa valvola con materiali metallici ad alta resistenza, come l'acciaio inossidabile e l'acciaio al carbonio. Questi materiali hanno un elevato punto di fusione e consentono alla valvola di funzionare comodamente a pressioni e temperature elevate. La valvola viene azionata con un volantino manuale. Può essere azionata anche con attuatori elettrici, pneumatici e idraulici. È particolarmente indicata per le applicazioni di intercettazione. Quando viene utilizzata per la strozzatura del flusso, il disco della valvola si usura rapidamente o si danneggia a causa dell'alta pressione. La valvola è bidirezionale e consente il flusso del fluido in entrambe le direzioni.

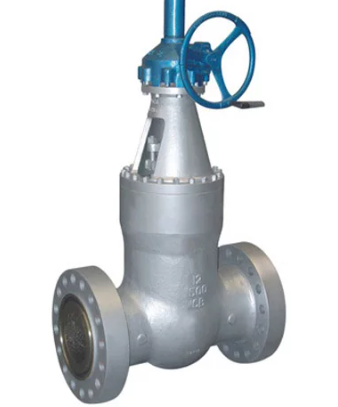

Figura: Valvola a saracinesca per alta pressione.

Componenti di una valvola a saracinesca per alta pressione

Attuatore

L'attuatore è la fonte di energia che aziona la valvola. Può essere un volantino manuale o un attuatore elettrico, pneumatico o idraulico. Il volantino manuale è il punto in cui l'operatore applica la forza per aprire o chiudere la valvola. L'attuatore elettrico utilizza un motore elettrico per funzionare. L'attuatore pneumatico utilizza aria compressa, mentre l'attuatore idraulico utilizza il fluido idraulico.

Stelo/albero

Lo stelo, noto anche come albero, è un componente metallico che collega l'attuatore della valvola al disco. Trasmette la potenza dall'attuatore al disco. Alta pressione produttori di valvole a saracinesca Lo stelo può essere progettato in modo da essere ascendente o non ascendente. Lo stelo ascendente si alza sopra la valvola quando questa viene avviata. Ha il vantaggio di avvisare l'operatore quando la valvola è completamente aperta. Lo stelo non ascendente non supera la valvola ed è quindi progettato con un indicatore che aiuta l'operatore a sapere quando chiudere o aprire la valvola.

Disco valvola

Il disco della valvola, o saracinesca, arresta o avvia il flusso del fluido. L'alimentazione per la chiusura/apertura viene fornita dall'attuatore della valvola tramite lo stelo.

Posti a sedere

Le sedi sono componenti che creano una tenuta perfetta tra il corpo e il disco della valvola quando il disco chiude il flusso per evitare perdite. La valvola utilizza due sedi integrate nel corpo della valvola.

Corpo valvola

Il corpo valvola è un componente per impieghi gravosi che copre le sedi e i dischi delle valvole. Contribuisce inoltre a sigillare il fluido interno contro la pressione atmosferica, per evitare perdite di pressione. A seconda del tipo di connessione valvola-tubo, il corpo valvola viene fornito con estremità da saldare o con flange. Un corpo valvola con flange viene collegato al tubo con bulloni e dadi. Una valvola collegata al tubo con il metodo della saldatura è dotata di estremità con saldatura di testa.

Cofano

Il coperchio è un componente montato sopra il corpo della valvola. Il coperchio e il corpo sono realizzati con lo stesso materiale metallico. Il coperchio sigilla l'interno della valvola contro le perdite di pressione e impedisce la fuoriuscita di fluidi e l'ingresso di sporcizia. Alta pressione valvola a saracinesca I produttori collegano il cofano al corpo mediante bulloni o guarnizioni a pressione.

Imballaggio

Il premistoppa viene utilizzato per sigillare la pressione tra lo stelo della valvola e il coperchio. Inoltre, garantisce che il fluido non fuoriesca dallo stelo. Il premistoppa viene sostituito dopo un certo periodo di tempo, poiché si consuma o si allenta.

Figura: Componenti di una valvola a saracinesca per alta pressione.
