Robinet-vanne OS & Y

Qu’est-ce qu’un robinet-vanne OS & Y ?

Le robinet-vanne OS & Y est un type de robinet-vanne à tige montante. Un robinet-vanne OS & Y signifie robinet-vanne à vis et arc extérieur ou à tige et arc extérieur. Dans un robinet-vanne OS & Y, il est facile pour l’opérateur de savoir quand le robinet est fermé ou ouvert. En effet, lorsque le robinet-vanne OS & Y est ouvert, la tige s’élève au-dessus du chapeau et du volant et lorsqu’il est fermé, elle descend sous le volant. Un robinet-vanne OS & Y fonctionne à l’aide d’un composant de vanne. L’obturateur est utilisé pour ouvrir et fermer l’écoulement du fluide lorsque la tige s’élève ou s’abaisse respectivement. Les robinets-vannes OS & Y peuvent être actionnés manuellement ou à l’aide d’actionneurs. Les robinets-vannes OS & Y utilisent le mouvement linéaire de la tige pour lever ou abaisser la vanne. Ce type de robinet-vanne est utilisé pour les applications tout ou rien mais pas pour les applications d’étranglement.

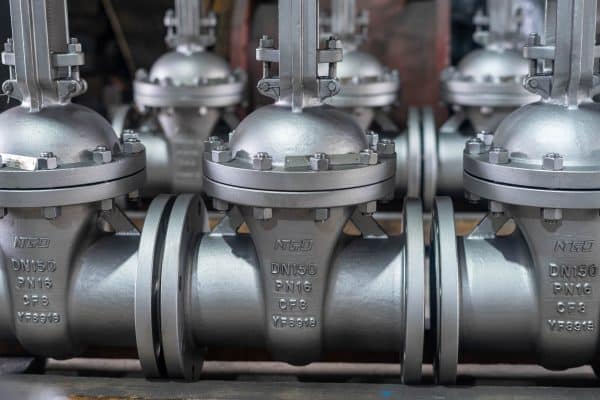

Figure : Robinet-vanne OS & Y.

Composants du robinet-vanne OS & Y

Manivelle/actionneur

Un volant est utilisé pour un robinet-vanne OS & Y manuel. Le volant est l’endroit où l’opérateur du robinet applique un couple pour faire tourner la tige afin que le robinet puisse ouvrir ou fermer le flux de fluide. L’actionneur remplit la même fonction que le volant, mais il est doté de mécanismes permettant de générer le couple utilisé pour ouvrir ou fermer le flux de fluide.

Corps de la valve

Le corps de vanne est le composant d’un robinet-vanne OS & Y qui sert à loger les pièces internes de la vanne. Le corps doit être suffisamment solide pour résister à une pression élevée du fluide et à une température élevée, ainsi que pour maintenir ensemble toutes les autres pièces du robinet. Le corps du robinet contient les orifices d’entrée et de sortie d’un robinet-vanne OS & Y. Les orifices permettent de relier le robinet-vanne OS & Y à l’extérieur. Ces orifices permettent de raccorder le robinet-vanne OS & Y à la canalisation.

Portail

C’est le composant d’un robinet-vanne OS & Y qui est utilisé pour fermer et ouvrir le flux de fluide. La vanne est reliée à la poignée ou à l’actionneur par l’intermédiaire de la tige de la vanne pour permettre ou bloquer l’écoulement du fluide. Il existe différents types de vannes, notamment les vannes à dalle, les vannes à glissière parallèle, les vannes à expansion parallèle, les vannes à couteau et les vannes à coin.

Tige

La tige est responsable de l’élévation et de l’abaissement de l’opercule d’un robinet-vanne OS & Y. La tige relie la vanne d’un robinet-vanne OS & Y à l’actionneur ou au volant. La tige est dotée de filets qui l’aident à monter ou descendre lorsqu’elle est tournée par le volant. Dans un robinet-vanne OS & Y, la tige s’élève au-dessus du volant à main lorsqu’il est ouvert.

Bonnet

Le chapeau est le composant d’un robinet-vanne OS & Y qui est utilisé pour couvrir les parties internes du robinet. Le chapeau est relié au corps car ils servent ensemble à protéger les composants internes. Les deux parties d’un robinet-vanne OS & Y sont reliées à l’aide de boulons et d’écrous ou de vis, ce qui permet d’obtenir un joint étanche. Cela contribue également à rendre le robinet-vanne OS & Y facile à nettoyer et à réparer lorsque cela est nécessaire.

Sièges

Les sièges sont destinés à assurer l’étanchéité de l’obturateur afin d’éviter toute fuite de fluide. Le robinet-vanne OS & Y a deux sièges, mais dans d’autres cas, il peut en avoir plus de deux. Pour les deux sièges d’un robinet-vanne OS & Y, un siège se trouve dans la section aval et l’autre dans la section amont du robinet.

Trim

La garniture est le nom donné aux pièces internes d’un robinet-vanne OS & Y qui comprennent la tige, les sièges, la vanne et les anneaux.

Emballage

La garniture est un joint utilisé entre la tige et le chapeau pour éviter les fuites de fluide.

Figure : Composants d’un robinet-vanne OS & Y.

Comment fonctionne le robinet-vanne OS & Y ?

Un robinet-vanne OS & Y fonctionne à l’aide d’un composant connu sous le nom de vanne. Le rôle de l’obturateur est de fermer et d’ouvrir l’écoulement du fluide. Le robinet-vanne OS & Y est actionné soit manuellement par un volant, soit par un actionneur. Le volant ou l’actionneur est relié à l’obturateur par la tige. Pour ouvrir un robinet-vanne OS & Y, le volant est tourné dans le sens inverse des aiguilles d’une montre. La tige commence alors à tourner dans son filetage et se déplace vers le haut. Lorsque la tige se déplace vers le haut dans un robinet-vanne OS & Y, le robinet-vanne se déplace également vers le haut puisqu’ils sont reliés ensemble. Le mouvement de l’obturateur vers le haut crée de l’espace pour que le fluide s’écoule à travers le robinet-vanne OS & Y. On dit alors que le robinet est ouvert. Pour fermer le robinet, on tourne la poignée dans le sens des aiguilles d’une montre, ce qui fait tourner la tige dans le même sens qu’elle se déplace vers le bas. L’obturateur se déplace alors vers le bas et bloque ainsi l’écoulement du fluide à travers le robinet-vanne OS & Y. Un robinet-vanne OS & Y actionné fonctionne de la même manière. La différence entre le robinet-vanne OS & Y manuel et le robinet-vanne OS & Y actionné est que le robinet-vanne manuel est actionné par l’opérateur du robinet tandis que le robinet-vanne actionné est actionné par des actionneurs.

Figure : Principe de fonctionnement d’un robinet-vanne OS & Y.

Types de robinets-vannes OS & Y

Vanne à guillotine OS & Y avec vanne à guillotine

Il s’agit de l’un des types les plus courants de robinets-vannes OS & Y utilisés dans différentes applications industrielles. Le robinet-vanne OS & Y à guillotine permet de réduire le contact entre les différentes parties du robinet. En tant que tel, ce type de robinet-vanne OS & Y permet de réduire l’usure des différents composants. Les robinets-vannes OS & Y à guillotine ont certaines fonctions. Par exemple, en minimisant le contact glissant entre le corps et la vanne, le fluide s’écoule vers l’intérieur de la vanne, ce qui permet un mouvement non glissant. Si le fond de la vanne à guillotine contient des matériaux solides, ceux-ci sont scellés par le fond de la vanne à guillotine OS & Y. Les robinets-vannes OS & Y sont spéciaux puisqu’il s’agit de robinets à sens unique destinés à des applications d’écoulement de fluide tout ou rien. Le robinet-vanne OS & Y à guillotine est conçu de manière à pouvoir résister à des températures élevées et à des boues grossières. Le robinet-vanne OS & Y est donc adapté à des applications telles que l’exploitation minière, la chimie et l’énergie.

Figure : Robinet-vanne OS & Y avec une vanne à guillotine.

Robinet-vanne OS & Y à brides

Il s’agit d’un robinet-vanne OS & Y qui possède des brides de chaque côté. Les extrémités à brides sont utilisées pour raccorder le robinet-vanne OS & Y au pipeline. Le pipeline doit donc être équipé de brides pour pouvoir être raccordé au robinet-vanne OS & Y. Les boulons et les écrous sont utilisés pour raccorder le robinet et le pipeline. Des boulons et des écrous sont utilisés pour relier le robinet et la canalisation. Dans ce type de vanne, un joint est placé entre les brides pour assurer une étanchéité parfaite entre le robinet-vanne OS & Y et la canalisation. Les types de robinets-vannes OS & Y les plus courants sont les robinets à brides. Les robinets-vannes OS & Y à brides sont faciles à réparer et à entretenir. Le robinet-vanne OS & Y à bride utilise plusieurs boulons et écrous pour relier le robinet et la canalisation, ce qui rend le couple requis pour chaque écrou et boulon beaucoup plus faible que pour les autres raccordements.

Figure : Robinet-vanne OS & Y à brides.

Robinet-vanne OS & Y à extrémité filetée

Il s’agit d’un robinet-vanne OS & Y relié à la canalisation par des filets. Ce type de robinet-vanne OS & Y est de plus petite taille que d’autres robinets, tels que les robinets à bride. Les robinets-vannes OS & Y à extrémité filetée sont faciles à installer et à démonter. Cependant, ils fonctionnent dans des applications à pression limitée. Les robinets-vannes OS & Y à extrémité filetée ont des filetages femelles ou mâles. Pour un robinet à filetage femelle, la conduite devra être munie d’un filetage mâle et vice versa. Le type de filetage utilisé dans le robinet-vanne OS & Y est un filetage conique ou un filetage droit. Les filetages coniques fournissent un joint étanche aux fluides sans nécessiter d’autres composants comme une rondelle plate, tandis que les filetages droits nécessitent un joint supplémentaire.

Figure : Robinet-vanne OS & Y à extrémité filetée.

Applications des robinets-vannes OS&Y

• Les robinets-vannes OS & Y sont utilisés dans les centrales à vapeur.
• Ils sont utilisés dans les systèmes d’approvisionnement en eau.
• Les robinets-vannes OS & Y sont utilisés dans les industries chimiques.
• Ils sont utilisés dans le traitement des aliments et des boissons.
• Les robinets-vannes OS & Y sont utilisés dans les industries de la pâte à papier et du papier.
• Ils sont utilisés pour transporter le pétrole brut et les liquides de gaz naturel.
• Ils sont utilisés dans les industries minières.

Avantages du robinet-vanne OS & Y

• Les robinets-vannes OS & Y ont une faible chute de pression.
• Les robinets-vannes OS & Y peuvent résister à la haute pression et à la haute température.
• Ces valves sont durables car elles peuvent être réparées après une panne.
• Les robinets-vannes OS & Y sont polyvalents car ils peuvent être utilisés pour différentes applications dans différentes industries.
• Ils sont exempts de fuites.
• Les robinets-vannes OS & Y sont faciles à assembler, à installer et à réparer.

Inconvénients du robinet-vanne OS & Y

• Les vannes OS & Y s’ouvrent et se ferment lentement.
• Ces vannes nécessitent une grande surface pour leur installation, leur fonctionnement et leur entretien.
• Les robinets-vannes OS & Y ont besoin d’une grande quantité de couple pour s’ouvrir et se fermer.
• Les robinets-vannes OS & Y ont tendance à produire des vibrations et du bruit lorsqu’ils ne sont pas complètement ouverts.

Dépannage d’un robinet-vanne OS & Y

Fuite de liquide autour de la garniture

• La garniture est usée. Remplacez la garniture.

Fuite au-delà du siège

• La barrière ou le siège est endommagé. Remplacez le siège ou la barrière.
• Siège usé. Remplacez le siège.
• Joint torique usé. Remplacez le joint.

Fuite à travers le raccord de la canalisation

• Connexion desserrée au niveau du joint entre le robinet-vanne OS & Y et la canalisation. Serrez les boulons et les écrous, les vis ou les filets en conséquence.
• Joint d’étanchéité usé. Remplacez le joint d’étanchéité.

Fuite par le capot

• Raccordement du chapeau desserré. Serrez le raccord en conséquence.
• Joint d’étanchéité usé. Remplacez le joint d’étanchéité.

Le robinet-vanne OS & Y nécessite une force importante pour s’ouvrir/se fermer.

• La tige et la porte sont mal alignées. Vérifiez si la tige et la porte sont correctement alignées et si ce n’est pas le cas, alignez-les en conséquence.
• La garniture du robinet-vanne OS & Y est très serrée. Desserrez la garniture et assurez-vous que le couple est conforme aux recommandations du fabricant du robinet.

Résumé

Le robinet-vanne OS & Y est un type de robinet-vanne avec une tige montante. Lorsqu’un robinet-vanne OS & Y est ouvert, la tige s’élève au-dessus du volant et il est fermé lorsque la tige descend en dessous du volant. Un robinet-vanne OS & Y peut être actionné manuellement par un volant ou à l’aide d’actionneurs. Les robinets-vannes OS & Y fonctionnent à l’aide d’une vanne qui est utilisée pour fermer ou ouvrir le flux de fluide selon les besoins. Pour ouvrir un robinet-vanne OS & Y, le volant est tourné dans le sens inverse des aiguilles d’une montre pour soulever l’obturateur qui permet l’écoulement du fluide. Pour fermer le robinet, on tourne le volant dans le sens des aiguilles d’une montre pour abaisser l’obturateur, ce qui bloque l’écoulement du fluide. Il existe différents types de robinets-vannes OS & Y, notamment le robinet-vanne OS & Y à bride, le robinet-vanne OS & Y à filetage, le robinet-vanne OS & Y à guillotine, etc. Ces vannes sont utilisées dans différentes applications, notamment dans les secteurs de la chimie, de la pharmacie, de l’alimentation et des boissons, de la pâte à papier, de la production d’énergie à vapeur et de l’approvisionnement en eau. Les avantages des robinets-vannes OS & Y comprennent la polyvalence, la durabilité, la facilité d’installation et de démontage, la faible chute de pression et l’étanchéité.
