Robinet-vanne

» Robinet-vanne

Vanne à clapet

CATEGORY AND TAGS:
Robinet-vanne

※ Robinet-vanne OS&Y
※ Gamme de taille : NPS 2 à NPS 48
※ Class Range : 150LB à 2500LB
※ Concevoir MST. : API600/ API603/ ASME B16.34
※ Fabricant et fournisseur de robinets-vannes à coin

CATALOGenquiry
  • Specifications

Les parties d’ouverture et de fermeture du robinet-vanne à coin sont la vanne, la direction du mouvement de la vanne est perpendiculaire à la direction du fluide. Le robinet-vanne à coin ne peut être ouvert et fermé que complètement et ne peut être ni réglé ni étranglé. L’obturateur a deux surfaces d’étanchéité, les deux faces d’étanchéité du robinet-vanne à coin forment généralement un coin. L’angle du coin varie en fonction des paramètres de la vanne, généralement de 5 degrés. Si la température du fluide n’est pas élevée, il est de 2°52′. L’obturateur du robinet-vanne à coin peut être intégré, appelé obturateur plein. Elle peut aussi être transformée en une vanne qui peut produire des déformations à l’état de traces pour améliorer sa fabrication et compenser la déviation de l’angle de la surface d’étanchéité pendant le traitement, ce qu’on appelle la vanne flexible.

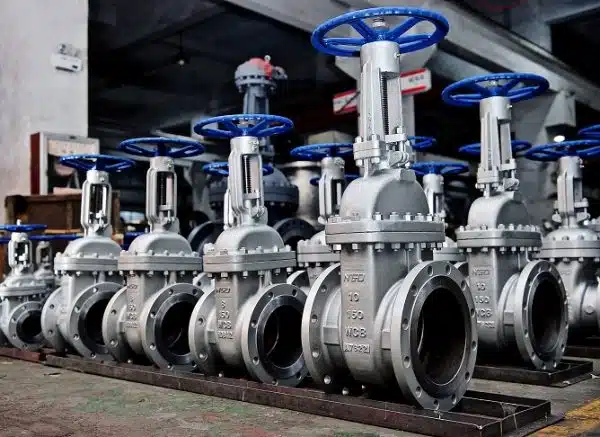

rising stem gate valve



Robinet-vanne à coin Principe de fonctionnement

Lorsque le robinet-vanne à coin est fermé, la surface d’étanchéité ne peut être rendue étanche que par la pression du fluide. C’est-à-dire qu’il faut compter sur la pression du fluide pour pousser la surface d’étanchéité de l’autre côté du siège afin d’assurer l’étanchéité de la surface d’étanchéité, ce qu’on appelle l’auto-étanchéité. La plupart des robinets-vannes à coin sont à étanchéité forcée. C’est-à-dire que lorsque la vanne est fermée, il est nécessaire de forcer l’opercule vers le siège de la vanne par une force externe pour assurer l’étanchéité de la surface d’étanchéité.

Mouvements : L’obturateur du robinet-vanne à coin se déplace linéairement avec la tige, également appelé robinet-vanne os&y. Habituellement, la tige de levage comporte des filets trapézoïdaux qui transforment le mouvement de rotation en un mouvement rectiligne grâce aux écrous situés sur le dessus de la vanne et à la rainure de guidage du corps de la vanne, c’est-à-dire qui transforment le couple de fonctionnement en poussée. Lors de l’ouverture du robinet-vanne à coin, le canal du fluide est complètement dégagé lorsque la hauteur de la levée de la vanne est égale à 1:1 fois la taille de la vanne. Mais cette position ne peut pas être surveillée pendant le fonctionnement. En utilisation réelle, elle est marquée par le sommet de la tige, la position où elle ne bouge pas, comme étant sa position d’ouverture complète. Afin de tenir compte du phénomène de blocage dû au changement de température, elle est généralement ouverte jusqu’à la position du sommet, puis revient à 1/2-1 cercle comme position de la vanne complètement ouverte. Par conséquent, la position d’ouverture complète de la vanne à coin est déterminée par la position de la vanne (c’est-à-dire la course). Certains écrous de la tige du robinet-vanne sont placés sur l’opercule, et la rotation du volant entraîne la tige à tourner, ce qui soulève l’opercule. Ce robinet-vanne à coin est appelé robinet-vanne à coin à tige rotative ou robinet-vanne à coin à tige non montante.



Vanne à clapet à coin Avantages et inconvénients

Avantages du robinet-vanne à coin

  • La résistance à l’écoulement est faible. Le canal de fluide interne du corps du robinet-vanne à coin est droit, le fluide s’écoule en ligne droite et la résistance à l’écoulement est faible.
  • Moins d’effort à l’ouverture et à la fermeture. Par rapport au robinet à soupape, car peu importe qu’il soit ouvert ou fermé, le sens du mouvement de la vanne est perpendiculaire au sens d’écoulement du fluide.
  • Grande hauteur, long temps d’ouverture et de fermeture. La course d’ouverture et de fermeture de la vanne est importante, et le levage est effectué par la vis.
  • Le phénomène de coup de bélier n’est pas facile à produire pour les vannes à coin. La raison en est le long temps de fermeture.
  • Le fluide peut s’écouler dans n’importe quelle direction des deux côtés de la vanne à clapet, facile à installer. Les deux côtés du canal de la vanne sont symétriques.
  • La dimension face à face du robinet-vanne à coin est petite.
  • Forme simple, courte longueur de structure, bonne fabricabilité et large gamme d’applications.
  • La structure est compacte, le robinet-vanne à coin a une bonne rigidité, le canal est lisse, la résistance à l’écoulement est faible, la surface d’étanchéité est en acier inoxydable et en alliage dur, et la durée de vie est longue. L’utilisation de garnitures en PTFE est fiable et facile à utiliser.



Inconvénients du robinet-vanne à coin

  • L’érosion et les rayures sont facilement provoquées entre les surfaces d’étanchéité, et l’entretien est difficile. Grande taille, besoin d’un peu d’espace pour l’ouverture, long temps pour l’ouverture et la fermeture. La structure des vannes à clapet est plus compliquée.

NTGD Valve est un fabricant professionnel de robinet-vanne à coin, si vous avez des questions, n’hésitez pas à nous contacter
