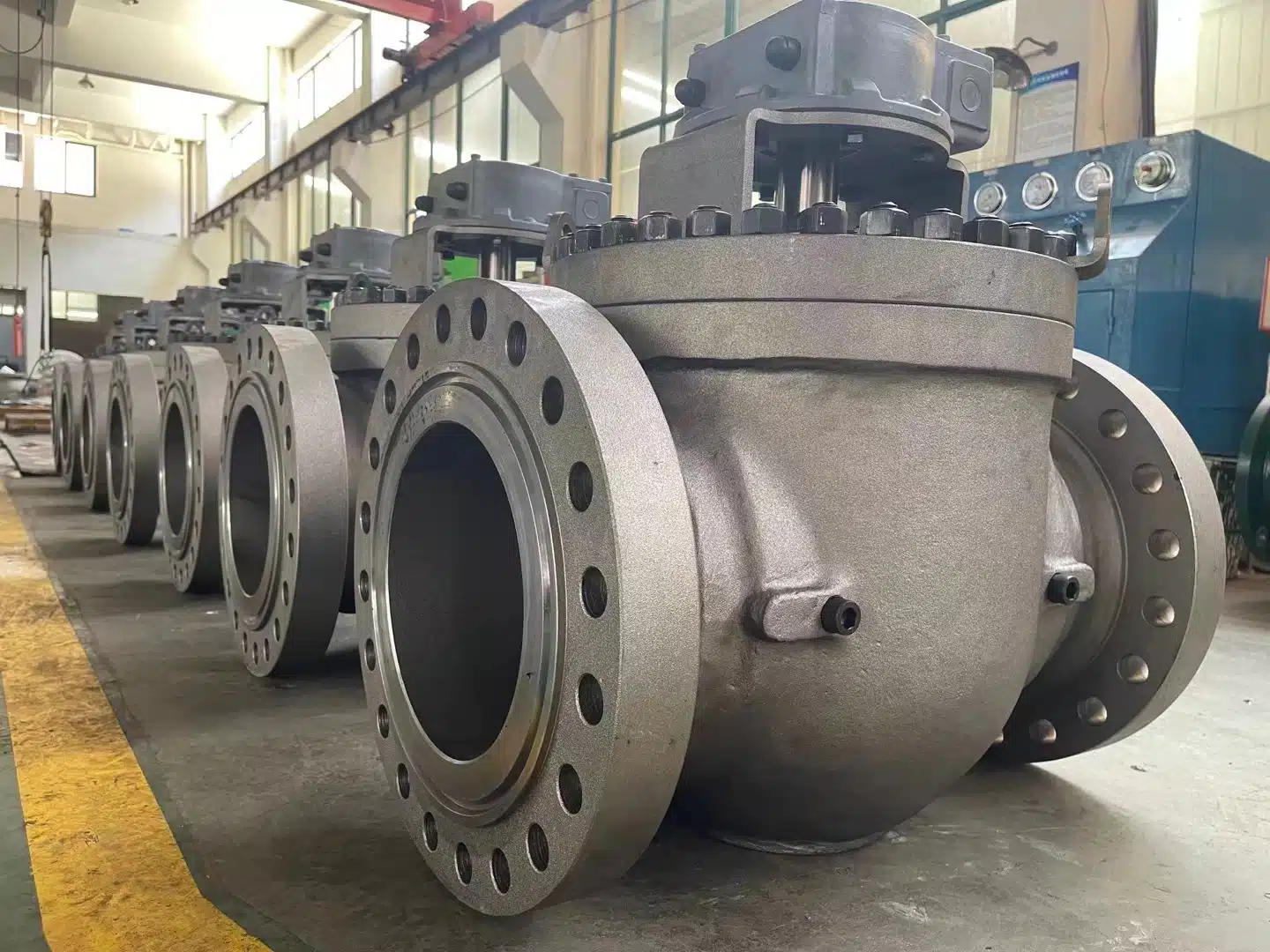

Robinet à boisseau sphérique à entrée par le haut

CATEGORY AND TAGS:
Valve à bille

※ Fire Safe Design
※ Tige anti-explosion
※ Gamme de taille : NPS 2 à NPS 28
※ Class Range : 150LB à 2500LB
※ Concevoir MST. : API6D/ API608/ ISO17292
※ Fabricant de robinets à boisseau sphérique à entrée par le haut

CATALOGenquiry
  • Specifications
  • In-Depth Introducing: Top Entry Ball Valve

Les vannes à boisseau sphérique à entrée supérieure sont des vannes qui assemblent le boisseau depuis l’extrémité supérieure. Elles sont assez similaires à une vanne à globe qui a un corps et un capuchon, à la différence que la partie garniture utilise un type à boisseau. Elle est constituée d’une seule entité. Généralement, les vannes à boisseau sphérique à entrée supérieure sont fabriquées en métal coulé. Comme elles sont fabriquées par moulage, certains tests NDE supplémentaires seraient nécessaires pour garantir qu’il n’y a pas de défaut dans le processus de moulage. Les vannes à boisseau sphérique à entrée supérieure sont couramment utilisées dans les applications nécessitant un démontage limité pour la maintenance en ligne de leurs composants internes. Il est également très courant d’utiliser des entrées de vanne à boisseau haute pression qui nécessitent une maintenance constante, telles que les vannes HIPPS (système de protection de pression à haute intégrité), etc. L’avantage de la vanne à boisseau sphérique à entrée supérieure réside dans sa conception qui permet une interaction filetée limitée de sorte que le chemin de fuite potentiel puisse également être réduit au minimum.

Qu’est-ce qu’une vanne à boisseau sphérique à entrée supérieure?

Les vannes à boisseau sphérique sont couramment utilisées dans les pipelines pétroliers et gaziers ainsi que dans les machines pétrolières, de raffinage, pétrochimiques, chimiques, métallurgiques, électriques, nucléaires, alimentaires et papetières.

En raison de la nature distinctive des conditions environnementales et des conditions de fonctionnement du processus, une vanne à boisseau typique n’est pas suffisante et le système demande des performances élevées. En utilisant la structure à entrée supérieure, il n’est pas nécessaire de retirer la vanne à boisseau de la ligne lorsque le siège est entretenu ou remplacé, ce qui facilite la vérification et la maintenance de la vanne à boisseau.

En général, la configuration à entrée supérieure modifie l’emplacement du siège avec un coin ou un siège fileté à l’extérieur. Le coin externe améliorera cependant le point de fuite extérieur et diminuera l’efficacité d’étanchéité, tandis que le siège fileté sera rapidement détruit dans la grande vanne de diamètre et la durée de vie sera réduite. Compte tenu des conditions ci-dessus, une structure à entrée supérieure constante est conçue de manière à ce que le siège de vanne se compose d’un cercle extérieur en forme de V, qui est conçu pour être incliné vers la partie de contact de la tige de commande, réduisant la contrainte sur la tige de commande et la surface de contact de la vanne de siège pour maximiser l’effet de durée de vie. De plus, la géométrie du cercle extérieur en forme de V permet au siège de vanne de se séparer du corps de vanne lorsque le siège de vanne est retiré.

Comment fonctionne une vanne à boisseau sphérique à entrée supérieure?

Les vannes à boisseau sphérique ont un boisseau soutenu par le bas par un tourillon. Lorsque le trou est positionné dans la direction du conduit, la vanne est en position ouverte, permettant au fluide de s’écouler. La tige commence à descendre, et à cause des canaux usinés sur celle-ci, elle tourne de 90°, ce qui fait tourner le boisseau de la même manière. Ensuite, certains des canaux sont usinés droits, et la tige ne peut pas simplement descendre.

Dans ce cas, en raison de la surface inclinée, la tige entraîne le boisseau vers le tourillon inférieur et le siège. Le boisseau ne touche le siège que dans cette position, et il n’y a pas de pression pendant le reste du mouvement.

La vanne à boisseau sphérique à entrée supérieure se décline en deux configurations principales :

Plein passage : La taille de la garniture est la même pour le conduit. Dans ce cas, la vanne est idéale pour le pigging. Réduit : La hauteur de la garniture est inférieure à la taille du pipeline.

Types de vanne à boisseau sphérique à entrée supérieure.

Vanne à boisseau sphérique montée sur tourillon à entrée supérieure La

vanne à boisseau sphérique montée sur tourillon à entrée supérieure est spécialement conçue et construite pour un faible couple de fonctionnement et une maintenance rapide. Le corps robuste d’une seule pièce permet un accès facile à la tige et au boisseau pour les réparations sur site. Les vannes à boisseau sphérique montées sur tourillon à entrée supérieure sont disponibles dans une variété de configurations de brides ou de liaisons d’extrémité soudées de différentes tailles. Les caractéristiques standard de la vanne à boisseau sphérique à entrée supérieure comprennent le double blocage et purge, la conception résistante au feu, l’injection de scellant d’urgence, le tampon de montage ISO dépend également des fabricants. La tige/le bonnet allongé pour l’exploitation souterraine est également une alternative standard fournie par la vanne à boisseau sphérique montée sur tourillon à entrée supérieure.

Vannes à boisseau sphérique flottantes à entrée supérieure Les

vannes à boisseau sphérique flottantes à entrée supérieure sont principalement utilisées pour le contrôle des fluides dans les systèmes industriels généraux, tels que la vapeur, l’ébullition et autres utilisations. La vanne à boisseau sphérique flottante à entrée supérieure est une vanne avec un boisseau flottant à l’intérieur du corps de vanne, dérivant vers le côté aval et appuyant fermement contre le siège sous une pression moyenne pour garantir la fiabilité de l’étanchéité. Elle a une structure simple, une bonne capacité d’étanchéité, mais le matériau du siège est censé s’adapter car la pression d’étanchéité est supportée par l’anneau de siège.

Quels sont les avantages et les caractéristiques de la vanne à boisseau sphérique à entrée supérieure?

La VANNE À BOISSEAU SPHÉRIQUE À ENTRÉE SUPÉRIEURE est principalement utilisée dans les systèmes de pipeline et industriels et présente une caractéristique d’entrée supérieure et de maintenance en ligne. Elle présente de nombreux avantages, tels qu’une faible résistance au fluide, une conception simple, un volume compact, un poids léger, un salage fiable, une facilité de réparation et de contrôle, une ouverture et une fermeture faciles, ainsi qu’un démarrage et une fermeture flexibles.

Sa principale différence par rapport à la vanne à boisseau standard est qu’elle peut être entretenue sur le pipeline même sans démontage du pipeline. La configuration de siège arrière est adoptée pour le siège et la partie arrière du support de siège est inclinée de manière oblique pour éviter que les impuretés n’impactent le siège arrière.

Un corps monobloc est utilisé pour garantir une résistance et une rigidité adéquates à la pression de fonctionnement maximale pour le corps. Les composants internes de la vanne sont spécialement conçus et choisis pour garantir la stabilité dans toutes les conditions de fonctionnement. Une épaisseur de paroi de marge suffisante et une adaptation à des boulons de connexion de haute résistance sont pratiques pour la maintenance de la vanne et la capacité à supporter la pression du tuyau.

Vanne à boisseau sphérique à entrée supérieure Vs Vanne à boisseau sphérique à entrée latérale.

Ces concepts de vanne à boisseau font référence à la manière dont le boisseau de la vanne et ses composants internes peuvent être atteints, soit par le côté de la vanne, soit par le haut de la vanne (entrée supérieure).

La conception à entrée supérieure est utilisée lorsque des opérations de maintenance en ligne répétées sont nécessaires sur la vanne. Cela est dû au fait que les vannes à boisseau sphérique à entrée supérieure fournissent un accès plus rapide et plus facile au boisseau et à la garniture de vanne par rapport aux vannes à entrée latérale qui nécessitent plus de temps de réparation et d’espace pour les mêmes opérations.

Les deux conceptions de vannes à boisseau peuvent être distinguées comme suit :

Les vannes à boisseau sphérique à entrée supérieure sont généralement fabriquées avec des corps en acier moulé ; tandis que les vannes à entrée latérale sont construites avec des corps en acier fabriqué (solide). Les vannes à boisseau sphérique à entrée supérieure comprennent une conception monolithique (fabriquée en une seule pièce) ; et les vannes à entrée latérale sont constituées de deux ou trois pièces d’assemblage. Les vannes à boisseau sphérique à entrée supérieure nécessitent plus de tests non destructifs que les vannes à boisseau sphérique à entrée latérale en raison de leurs moulages ; les vannes à entrée latérale sont plus simples à installer et à assembler que les entrées supérieures, ce qui nécessite un long temps de formation et de savoir-faire pour fonctionner correctement Les vannes à entrée supérieure sont généralement plus coûteuses que les vannes à entrée latérale et ont des délais de livraison plus longs attribués aux opérations de moulage utilisées pour produire le corps.

Résumé :

Les vannes à boisseau sphérique à entrée supérieure sont principalement utilisées là où une maintenance fréquente est nécessaire pour la vanne et le siège, elles offrent une facilité d’accès pour la maintenance et les réparations car le boisseau et le siège à l’intérieur de la vanne peuvent être entretenus depuis le haut de la vanne et sans démonter toute la vanne du pipeline. La vanne Ntgd est un fabricant expérimenté de vannes à boisseau sphérique à entrée supérieure, n’hésitez pas à nous contacter si vous avez des questions.
