Vanne papillon

» Vanne papillon

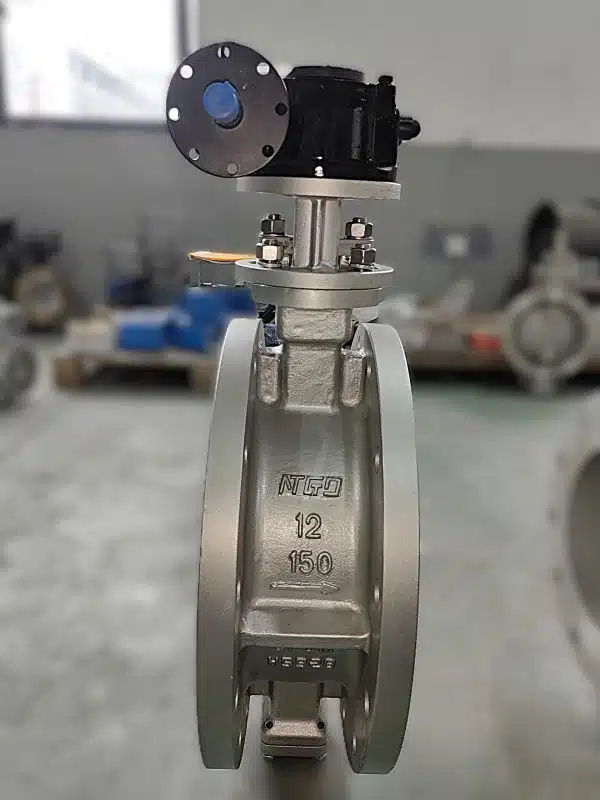

Vanne papillon à double excentration

CATEGORY AND TAGS:
Vanne papillon

※ Disque à double excentrique
※ Gamme de taille : NPS 2 à NPS 48
※ Class Range : PN16/25/40/150LB/300LB
※ Concevoir MST. : API609/ MSS SP-68
※ Fabricant de vannes papillon à double excentration

CATALOGenquiry
  • Specifications

Les vannes papillon à double excentration sont généralement considérées comme des vannes papillon à haute performance. Elles comptent parmi les vannes papillon excentriques les plus populaires sur le marché, à l’exception des vannes à triple excentration. En outre, elles ont souvent été considérées comme le type de vanne papillon le plus fin.

high performance butterfly manufacturer

VANNE PAPILLON À DOUBLE OFFSET

Les vannes industrielles nécessitent une plage de pression et de température plus large que celle que les vannes à papillon traditionnelles pourraient atteindre. Cela a conduit au développement d’une vanne papillon à haute performance. Les vannes papillon à double excentration offrent une structure simple, légère, compacte et rentable avec un faible avantage de couple de fonctionnement.



Qu’est-ce que la vanne papillon à double excentration ?

Les vannes papillon à haute performance utilisent un disque décalé du centre de son siège, ce qui lui vaut le nom de vanne papillon à double décalage. Dans ce cas, le disque est excentré ou décalé par rapport au siège de la vanne. Lorsque le disque commence à tourner, il s’éloigne du siège au lieu de le contourner. En fait, cette conception utilise la pression de ligne pour lui donner une étanchéité correcte. Cette fonctionnalité permet l’utilisation de vannes papillon à double excentration dans les systèmes à haute pression tels que l’éthanol ou le CVC. Le PTFE ou le plastique sont couramment utilisés comme matériau de siège dans les vannes à double excentration, mais des sièges métalliques sont également fournis pour répondre aux exigences des tests d’incendie tels que l’API 607.



Classification par type de connexion

En fonction de la connexion, il existe quatre principaux types de vannes papillon à haute performance ou à double excentration.

  • Extrémités de type wafer.
  • Extrémités de type à oreilles.
  • Les deux extrémités à brides.
  • Extrémités de type à soudure bout à bout.

Type de plaquette : Les vannes papillon à double excentration sont construites pour assurer une étanchéité solide, une protection contre les différences de pression bidirectionnelles et pour empêcher tout reflux dans les dispositifs qui ont été construits pour un écoulement unidirectionnel. Pour ce faire, on utilise un matériau d’étanchéité bien ajusté, tel qu’un joint torique, un joint d’étanchéité, usiné avec précision, ainsi qu’une face de vanne lisse sur les parties aval et amont de la vanne.

Type de clapet : Dans la configuration de la vanne papillon à corps à oreilles, une extrémité de la conduite peut être retirée sans heurter l’autre côté de la vanne. Cela peut être réalisé avec des inserts filetés, des brides et deux jeux de pattes (boulons) qui n’utilisent pas d’écrous, de sorte que chaque bride a ses boulons. Dans une connexion de type Lug, il n’est pas nécessaire d’arrêter tout le dispositif pour inspecter, nettoyer, réparer ou remplacer la vanne papillon à oreilles.

Type d’extrémité à bride : La vanne papillon à bout bridé utilise une bride aux deux extrémités de la vanne pour être fixée avec des brides de tuyau. Ce type de raccord d’extrémité est utilisé pour la très grande taille de la vanne papillon.

Type d’extrémité soudée : La vanne papillon de type à bout soudé est utilisée lorsque le système est sous très haute pression. Ces types sont généralement utilisés pour les vannes papillon de petite taille.



Comment fonctionne la vanne papillon à double excentration ?

Les vannes papillon à double excentration ont un disque à double excentration qui peut être utilisé jusqu’à 10 MPa (1 480 psi). Par rapport à la conception à simple décalage, la vanne papillon à double décalage utilise une tige qui est présente derrière le disque. Dans la vanne papillon haute performance, la deuxième tige de décalage est repoussée d’un côté à partir du milieu du disque. Cette géométrie décalée permet au disque de frotter sur le siège avec une rotation de seulement 1° à 3° de 90°.

L’action de la vanne papillon à double décalage se réfère au profil du cône tout en assurant l’étanchéité de la vanne. La configuration des décalages du disque et de l’arbre produit l’action de came du disque dans le siège, minimisant le couple nécessaire pour actionner la vanne.



Quand utiliser la vanne papillon à double excentration ?

La vanne papillon à double excentration est conçue pour être utilisée dans des applications nécessitant une plus grande résistance à la pression. Le disque est placé au centre de l’alésage de la conduite et conçu pour améliorer l’étanchéité et minimiser l’usure de la vanne.

Les vannes papillon à haute performance sont adaptées aux applications dans les domaines de l’eau, des eaux usées, du pétrole, de la vapeur et des gaz, dans une construction compacte et rentable. Leur palier de butée à un seul élément, résistant à la corrosion, et leur entretoise de disque éliminent l’usure du corps et aident à maintenir un centrage positif du disque dans l’alésage de la vanne.

Les vannes papillon à double excentration peuvent être actionnées manuellement à l’aide d’une poignée, ou avec des engrenages ou des actionneurs. Ces dispositifs font tourner le disque de la vanne à l’endroit idéal pour une étanchéité efficace ou une ouverture complète de la vanne. Les vannes papillon à haute performance sont principalement utilisées dans les industries de l’eau, de la chimie et de la pétrochimie et peuvent également être utilisées dans la manutention et le contrôle des carburants et dans de nombreuses autres applications.



Différence entre une vanne papillon à double et triple excentration

  • La vanne papillon à double décalage possède deux décalages au centre qui produisent une action de came au moment du processus de demande.

Les vannes papillon à triple excentration (TOV) ont trois excentrations différentes. Deux décalages sont situés au centre tandis que le troisième se trouve sur la surface du siège qui crée la forme du disque et la forme du siège du cône.

  • La vanne papillon à double excentration peut être utilisée pour une application jusqu’à 325°C et peut être utilisée à une pression allant jusqu’à 50 bars. La vanne papillon à triple excentration peut être utilisée pour une application exigeante et de longue durée jusqu’à 500°C (932°F) et la vanne est conçue pour résister à une pression élevée allant jusqu’à 50 bars (725 psi).
  • Le siège de la vanne papillon à double excentration est constitué d’un matériau souple, tandis que celui de la vanne papillon à triple excentration est en métal dur.
  • L’une des principales distinctions entre les deux vannes papillon est leur apparence. Dans la vanne papillon à double excentration, les deux excentrations de ce type de vanne permettent une ouverture facile et conservent leur forte résistance à l’étanchéité.

NTGD Valve est un fabricant expérimenté de vanne papillon à double excentration, n’hésitez pas à nous envoyer un courrier si vous avez des questions.
