Vannes à boisseau sphérique à siège métallique vs vannes à siège souple

La sélection des vannes à boisseau sphérique offre de nombreuses options, avec des considérations clés telles que le matériau de construction, la taille, la conception (double blocage et purge, à port en V, à 1, 2 ou 3 pièces) et les types de sièges, entre autres. Une considération importante lors du choix d’une vanne est la condition du processus : le fluide est-il abrasif ? Est-il corrosif ? Quelle est la pression et la température d’écoulement ? La vanne nécessite-t-elle une fermeture hermétique ? Une fois ces facteurs connus, le choix de la meilleure vanne pour l’application devient plus simple. Les vannes à boisseau sphérique avec sièges métalliques et les vannes avec sièges souples présentent des propriétés distinctes. Ce blog explique les vannes à boisseau sphérique avec sièges métalliques et celles avec sièges souples, leurs avantages et inconvénients, ainsi que leurs applications courantes.

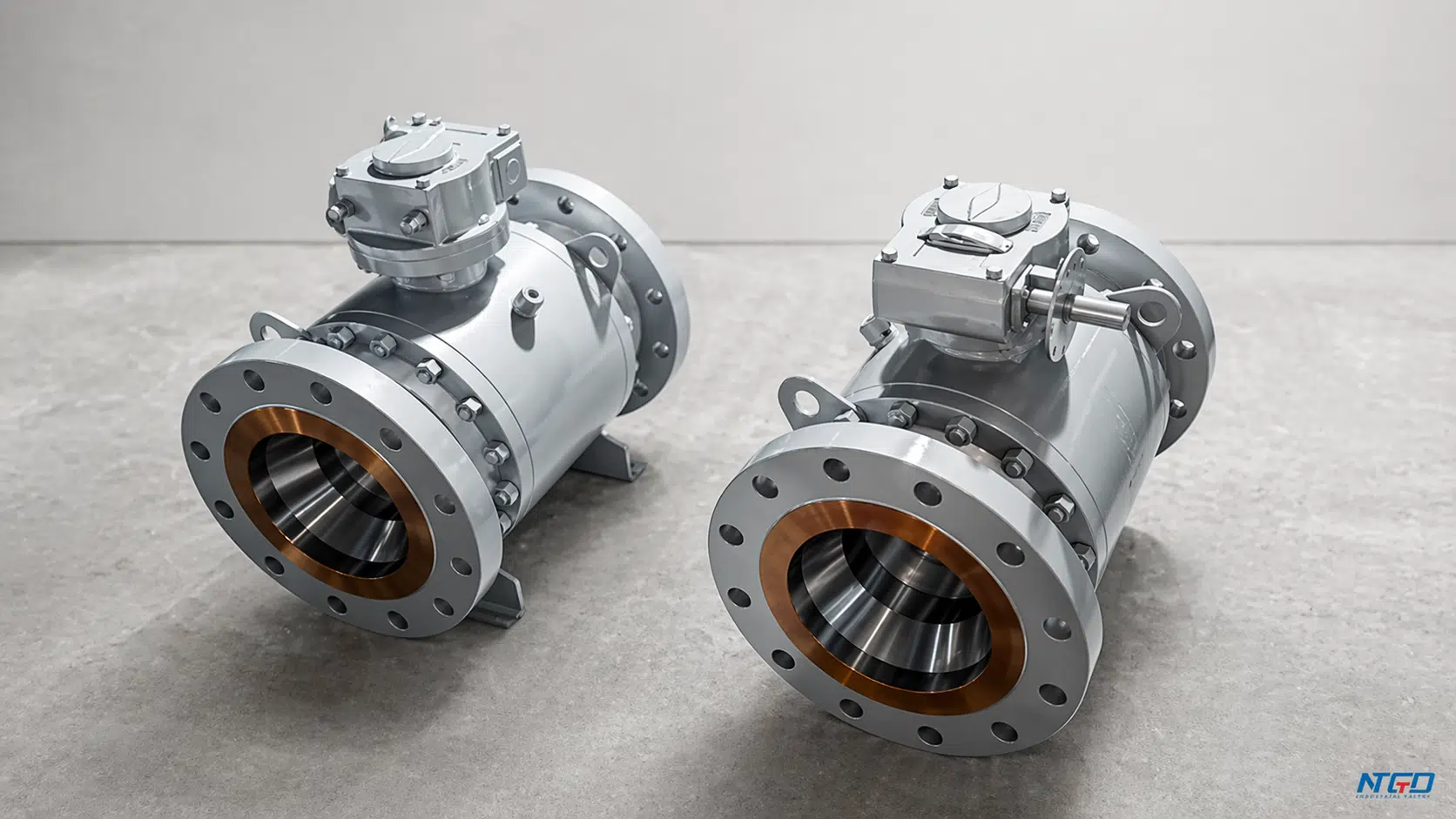

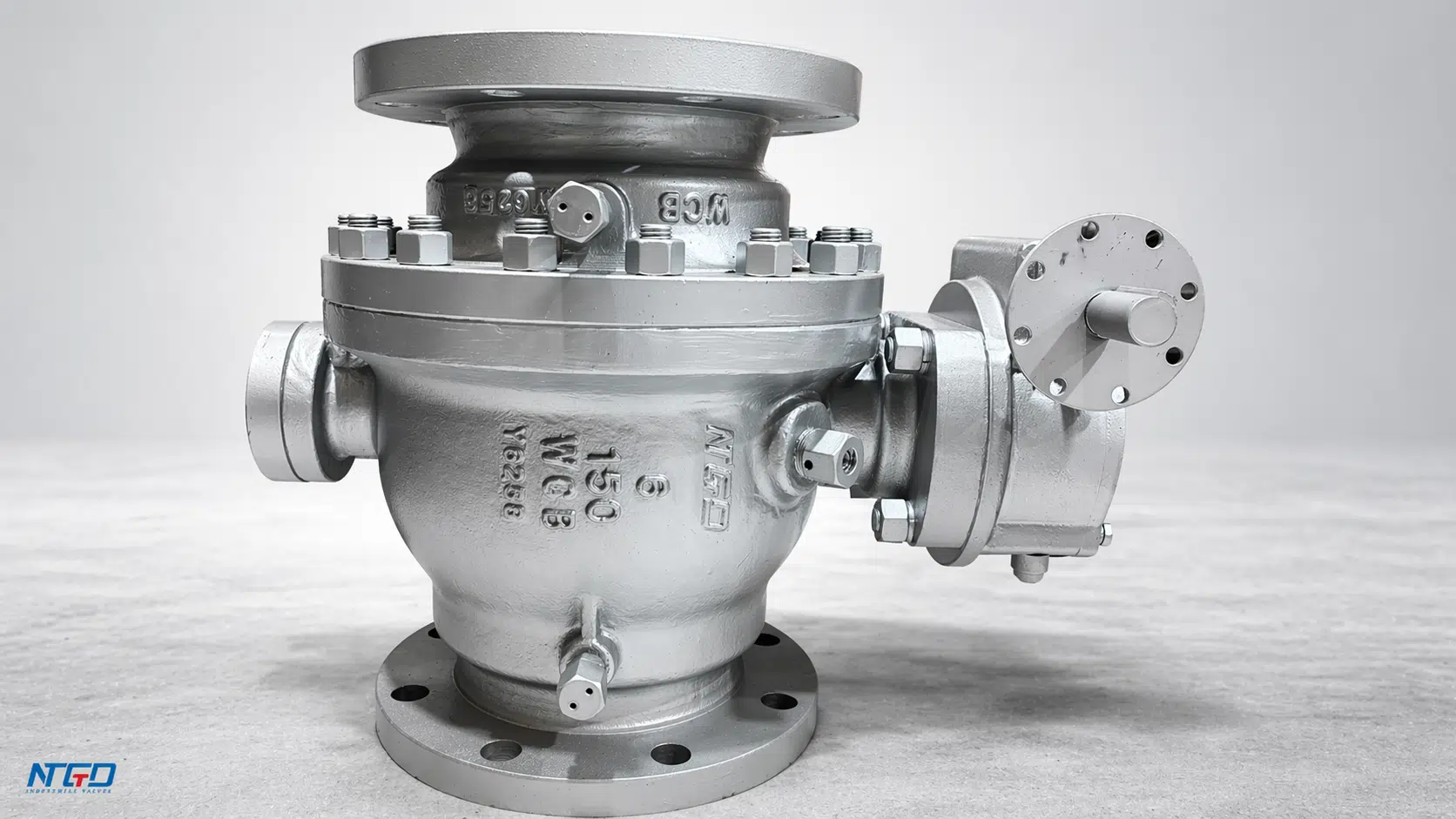

Qu’est-ce qu’une vanne à boisseau sphérique avec siège métallique ?

Une vanne à siège métallique utilise un siège en matériau métallique, choisi en fonction de l’application spécifique, telle que le pétrole et le gaz, le traitement chimique et les centrales électriques, entre autres. Par exemple, un siège en alliage de cuivre convient aux applications à basse pression, tandis que les vannes à base de nickel excellent avec des fluides corrosifs. Les vannes à siège métallique peuvent résister à des conditions difficiles, notamment des acides, des abrasifs, de la chaleur, de l’érosion, des chocs hydrauliques et une haute pression. Bien qu’elles soient plus chères que les vannes à sièges souples, elles sont moins sujettes aux fuites.

Caractéristiques et avantages des vannes à boisseau sphérique avec sièges métalliques :

• Siège métallique : Composé de matériaux tels que l’acier inoxydable, l’acier au carbone, les alliages de cobalt, offrant une résistance aux hautes températures et aux dommages par impact.
• Résistance à l’abrasion et à la corrosion : Idéales pour les fluides avec des particules solides ou des propriétés corrosives, prévenant la dégradation du siège de la vanne.
• Durabilité et rentabilité : Durée de vie prolongée en raison de la résistance à la corrosion et à l’érosion, réduisant également les coûts de remplacement et d’entretien.
• Large plage de température et de pression : Capables de supporter des pressions et des températures extrêmes, adaptées à une utilisation où la performance est cruciale sous des températures et des pressions élevées.
• Étanchéité : Utilisent un matériau de siège dur qui crée un joint efficace avec la balle, évitant les pertes de pression et les fuites.

Applications courantes des vannes à boisseau sphérique avec sièges métalliques :

• Centrales électriques : Contrôle de l’écoulement de la vapeur et des fluides chauds dans les centrales électriques à vapeur.
• Traitement chimique : Résistance à la corrosion dans les applications de traitement chimique.
• Applications haute pression et haute température : Utilisées dans la désalinisation et la gestion des eaux usées.
• Industries minières : Manipulation de boues sujettes à l’usure abrasive.
• Transformation des aliments et des boissons : Garantie de l’hygiène dans le processus.
• Transport de pétrole et de gaz : Facilite le transport de pétrole et de gaz.
• Pharmaceutique : Garantie de la sécurité dans les applications pharmaceutiques.

Vannes à boisseau sphérique avec sièges souples

Comme son nom l’indique, cette vanne utilise un siège composé de matériaux souples/non métalliques tels que le Delrin, le PTFE et le PEEK. Ces matériaux sont conçus pour des pressions basses à moyennes et conviennent à des températures basses. Lorsqu’ils sont choisis correctement, cette vanne offre un niveau élevé de scellement par rapport à la vanne à boisseau sphérique avec sièges métalliques. Cependant, dans des conditions impliquant des fluides de processus sales et abrasifs, le matériau souple peut se rompre, provoquant des fuites. Ces vannes sont également plus abordables que leurs homologues à sièges métalliques.

Caractéristiques et avantages des vannes à boisseau sphérique avec sièges souples :

• Étanchéité améliorée : Étanchéité améliorée grâce au matériau souple du siège qui adhère mieux à la balle.
• Absorption des vibrations : Meilleure absorption des chocs et des vibrations dans le système de tuyauterie par rapport aux vannes avec sièges métalliques.
• Facilité d’installation : L’installation de cette vanne est plus simple par rapport au type à sièges métalliques. La facilité d’installation est due à la flexibilité du matériau du siège, réduisant le besoin d’ajustements supplémentaires.
• Coût initial plus bas : Option économique grâce à l’utilisation de matériaux moins coûteux (matériaux souples).

Applications courantes des vannes à boisseau sphérique avec sièges souples :

• Transport d’eau et d’eaux usées : Offre un scellement parfait et une résistance à la corrosion.
• Traitement chimique : Résistance aux produits chimiques toxiques et à la corrosion.
• Pharmaceutique et transformation des aliments : Prévention de la contamination des produits.
• Autres applications à basse pression et basse température.

Comprendre les différences entre les vannes à boisseau sphérique avec sièges métalliques et celles avec sièges souples est crucial pour prendre des décisions éclairées en fonction des exigences spécifiques de l’application.
