Een V-poort kogelkraan is een type kogelklep met een V-vormige kogelboring of V-vormige klepzitting. Een V-vormige kogelkraan heeft het voordeel dat hij gebruikt kan worden als regelklep, wat niet gebruikelijk is bij de meeste kogelkranen. Het belangrijkste verschil tussen een V-notch kogelkraan en andere kogelkleptypes is de voorgevormde V-boring in de kogel die een hoek van 15°, 30°, 45°, 60° of 90° kan hebben. Een V-notch kogelkraan helpt bij het produceren van een gelijk percentage van de vloeistofstroomkarakteristieken voor een betere regeling van de vloeistofstroom. Het is gebleken dat V-notch kogelkleppen een betere debietregeling bieden dan grotere kleppen en duurdere kogelkleppen. Een V-poort kogelklep helpt om de vloeistofstroom in een pijpleiding efficiënt te regelen. De stroming in een V-poorts kogelkraan is bijna lineair. V-poorts kogelkleppen zijn ontworpen en gefabriceerd met een hoge sterkte omdat er vloeistof met een hoge snelheid doorheen stroomt. Zonder een hoge sterkte kunnen dergelijke snelle vloeistoffen deze kleppen namelijk beschadigen.
Figuur: V-notch kogelkraan.
Een V-poort kogelkraan gebruikt een kogel met een V-inkeping in het midden. De kogel is via de klepsteel/as verbonden met de actuator of het handvat. Een V poort kogelkraan begint te openen wanneer de operator het handvat draait of de actuator een kwartslag draait. Wanneer het handvat begint te draaien, roteert het tegelijkertijd de stang en de kogel. Dit helpt om de V-vormige kogelboring in lijn te brengen met de pijpleiding waardoor de vloeistof efficiënt stroomt. Wanneer de V-vormige kogelkraan in de gesloten stand staat en de klepoperator hem wil openen, zal het kleine deel van de V-vormige boring als eerste opengaan. Dit bevordert een nauwkeurige en stabiele vloeistofregeling in deze fase. Om de V-vormige kogelkraan te sluiten, draait het handvat of de actuator in de tegenovergestelde richting van de openingsrichting. De rotatie is ook een kwartslag of 90o hoek. Hierdoor staat de klepboring loodrecht op de pijpleiding en wordt de vloeistofstroom geblokkeerd.
Figuur: Werking van een V-notch kogelkraan.
Dit is een type V-kogelkraan die handmatig bediend wordt. Een handbediende V-poort kogelkraan heeft een handvat of hendel waar de operator van de klep koppel op uitoefent om de klep te openen of te sluiten. Dit betekent dat een operator de V poort kogelkraan moet bedienen door aan het handvat te draaien. Een voordeel van een handbediende V poort kogelkraan is dat hij goedkoper is dan een kogelkraan die aangedreven wordt door een actuator. Een handbediende V poort kogelkraan heeft het voordeel dat hij nog steeds werkt, zelfs als de rest van het systeem niet werkt door bijvoorbeeld een stroomstoring. Handbediende V-poort kogelkranen zijn ook eenvoudig en ze kunnen in de toekomst geautomatiseerd worden als de gebruiker dat nodig vindt.
Afbeelding: Handbediende V-poort kogelkraan.
Dit is een V-kogelklep die wordt aangedreven door een actuator. Een actuator is een onderdeel dat gebruikt wordt in V-poort kogelkleppen om deze aan en uit te zetten, om respectievelijk de vloeistofstroom te openen of te sluiten. Een voordeel van een kogelkraan met V-poort is dat hij onafhankelijk en nauwkeurig kan werken zonder klepbediener. Een kogelkraan met V-poort is echter duur in vergelijking met een handmatige tegenhanger. Sommige actuators die gebruikt kunnen worden in een V poort kogelkraan zijn een hydraulische actuator, pneumatische actuator en elektrische actuator.

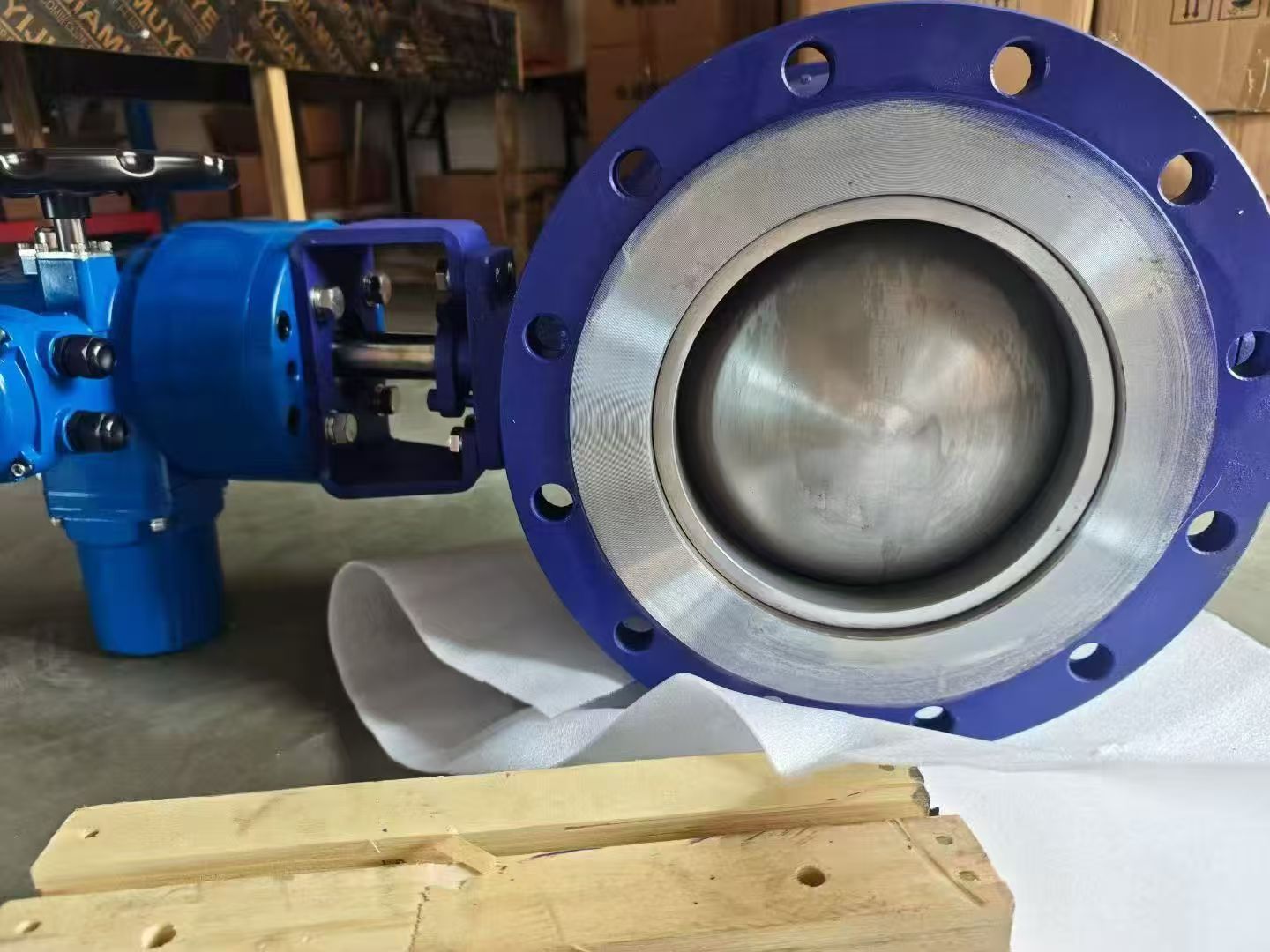

Figuur: Kogelkraan met V-poort.
Een driedelige V-poort kogelkraan is een kogelkraan waarbij het kleplichaam is verdeeld in drie delen, namelijk een kleplichaam en twee eindkappen. Alle drie de delen zijn met elkaar verbonden door middel van een boutverbinding. Dit type V-poort kogelkraan maakt het gemakkelijker om de zitting, kogel en stang uit de pijpleiding te verwijderen. Een driedelige V-poort kogelkraan maakt het voor de klepoperator mogelijk om vuil te verwijderen, afdichtingen en zittingen te vervangen en kleine krassen op de kogelkraan te polijsten zonder de kogelkraan volledig uit het leidingsysteem te verwijderen. Het belangrijkste voordeel van een driedelige V-poort kogelkraan is dat hij gerepareerd en schoongemaakt kan worden zonder hem uit de pijpleiding te halen. Driedelige V-poort kogelkleppen zijn echter erg duur in vergelijking met andere kogelkleppen.
Figuur: Driedelige V-poort kogelkraan.
V-poorts kogelkleppen met zij-ingang zijn kogelkleppen die met bouten en moeren vanaf de zijkant worden geassembleerd. De assemblage van een V-poort kogelkraan met zij-ingang bestaat uit drie of twee stukken van het kogellichaam. Elk stuk van het kogellichaam wordt geassembleerd met behulp van een bout of tap, vergelijkbaar met het samenvoegen van flensstukken. V-poorts kogelkranen met zij-ingang worden gemaakt van gesmeed metaal. In dit geval wordt elk stuk van de kogelkraan met zij-ingang Het huis wordt gesmeed en dan worden de stukken geassembleerd. De smeedmethode helpt bij het verminderen van defecten die zich voordoen wanneer een V-poort kogelkraan via de gietmethode wordt gemaakt. V-poort kogelkleppen met zijingang zijn eenvoudig te monteren en de interne onderdelen van de klep zijn eenvoudig uit te lijnen.
Afbeelding: Zijdelingse V-poort kogelkraan.
De V-poort kogelkraan met bovenaansluiting is een kogelkraan die van bovenaf wordt gemonteerd. Het ontwerp van een V-poort kogelkraan met bovenaansluiting maakt het gemakkelijk om bij de zittingen en kogel te komen voor reiniging en reparatie zonder dat de klep uit de pijpleiding hoeft te worden gehaald. Kogelkleppen met V-poort aan de bovenkant hebben de voorkeur voor toepassingen waarbij grote kleppen nodig zijn. Een kogelkraan met V-poort met bovenaansluiting is geschikt voor toepassingen waarbij de klep niet uit de pijpleiding verwijderd mag worden. De kogelkraan met V-poort met boveninstap is gemaakt met behulp van een gietmethode. Daarom is een kogelkraan met boveninlaat moet niet-destructieve tests (NDTS) ondergaan om er zeker van te zijn dat het geen gietfouten bevat en dus lekvrij is.
Deze kleppen zijn verkrijgbaar in verschillende hoeken van 15°, 30°, 45°, 60° tot 90° graden openingen die gelijke vloeistofstroomkarakteristieken bieden. Wanneer de kogel wordt aangezet, kunnen de vereiste stroomsnelheden worden verkregen tussen 0o tot 90o.
Ze maken gebruik van het principe van een drijvende kogel die naast het reguleren van de vloeistofstroom ook een luchtdichte afsluiting mogelijk maakt. Wanneer een V-poort kogelkraan gesloten is, drukt de stroomopwaartse druk de kogel tegen de zitting waardoor de afdichting wordt verbeterd. Dit helpt om vloeistofstromen in twee richtingen af te sluiten of te regelen, wat erg belangrijk is in gastoepassingen.
Het ontwerp van een V-poort kogelklep laat vloeistof recht door de klep stromen, wat drukverlies over de klep helpt te verminderen. V poort kogelkleppen hebben een hogere doorstroomcoëfficiënt (Cv) in vergelijking met andere vloeistofregelkleppen van vergelijkbare grootte. Daarom kan een kleinere V poort kogelklep dezelfde stroomsnelheid bereiken in vergelijking met een regelklep van groter formaat.
V-poorts kogelkleppen maken een kwartslag draaibeweging om de vloeistofstroom te sluiten of te openen. Dit helpt de kleppen te openen en te sluiten bij een hogere werkdruk. Als zodanig hebben V-inkeping kogelkleppen een lager koppel nodig om te openen/sluiten, wat helpt om kosten te besparen in termen van actuators.
De klep werkt door de kogel een kwartslag te draaien om de klep te openen of te sluiten, wat een seconde duurt.
Er zijn verschillende soorten en ontwerpen waardoor ze geschikt zijn voor gebruik in verschillende toepassingen.
Ze kunnen worden gereinigd, gerepareerd en geïnspecteerd. Hierdoor gaan V-groefkogelkleppen langer mee dan andere kleppen die worden weggegooid zodra een onderdeel het begeeft.
Een V-vormige kogelklep is een type klep met een V-vormige kogelboring en V-vormige zittingen. Ze kunnen gebruikt worden in open/dicht-toepassingen en in smoortoepassingen. V-vormige kogelkleppen verbeteren de gelijke stromingseigenschappen bij de regeling van vloeistofstromen. Het debiet dat door de klep wordt geregeld is bijna lineair. Ze moeten gemaakt zijn van sterke materialen omdat ze werken met vloeistoffen met een hoge snelheid die ze kunnen beschadigen tenzij ze sterk genoeg zijn.
Er zijn verschillende soorten V-inkeping kogelkleppen, waaronder handbediende V-poort kogelkleppen, bediende V-poort kogelkleppen, driedelige V-poort kogelkleppen, top entry V-poort kogelkleppen en side entry V-poort kogelkleppen. V-inkeping kogelkleppen worden gebruikt in verschillende toepassingen, waaronder olie en gas, watervoorziening en landbouwdiensten, afvalwaterverwerking, farmaceutische industrie, chemische toevoegingen, voedsel- en drankverwerking en onder andere zuuroverdracht. De voordelen van V-inkeping kogelkleppen zijn onder andere veelzijdigheid, duurzaamheid en precisie in de regeling van vloeistofstromen, strakke afsluiting, laag drukverlies en snelle werking.
