Zasuwa z żeliwa sferoidalnego to rodzaj zasuwy wykonanej z żeliwa sferoidalnego. Żeliwo sferoidalne jest również znane jako żeliwo sferoidalne lub żeliwo sferoidalne. Zasuwy z żeliwa sferoidalnego mają wysoką wytrzymałość zmęczeniową i udarność dzięki zastosowaniu materiału z żeliwa sferoidalnego. Zasuwy z żeliwa sferoidalnego są bardziej plastyczne ze względu na zastosowanie materiału "żeliwo sferoidalne". Ta ciągliwość sprawia, że zasuwa z żeliwa sferoidalnego ma doskonałą ciągliwość, która pomaga wytrzymać uderzenia i zginanie. Producenci zasuw z żeliwa sferoidalnego projektują te zawory do użytku w wysokich temperaturach, takich jak 730°C. oC. Zawory te są również przeznaczone do zastosowań wysokociśnieniowych do około 640 psi. Zasuwy z żeliwa sferoidalnego mają doskonałą odporność na korozję. Jednym z głównych wyzwań związanych z zasuwami z żeliwa sferoidalnego jest to, że są one nieco droższe w porównaniu z innymi typami zasuw, takimi jak zasuwy żeliwne. Wysoki koszt wynika ze złożonego składu chemicznego.

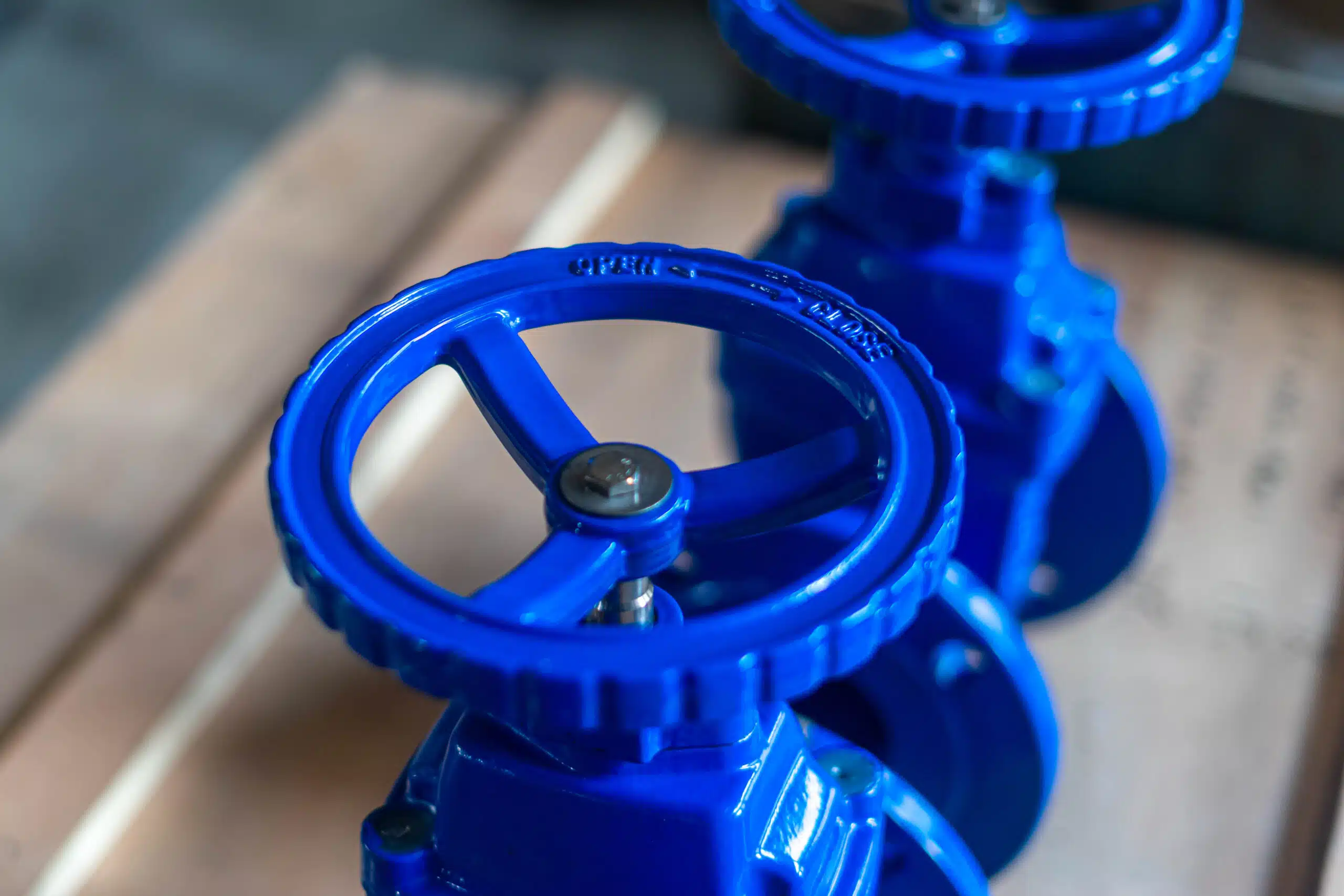

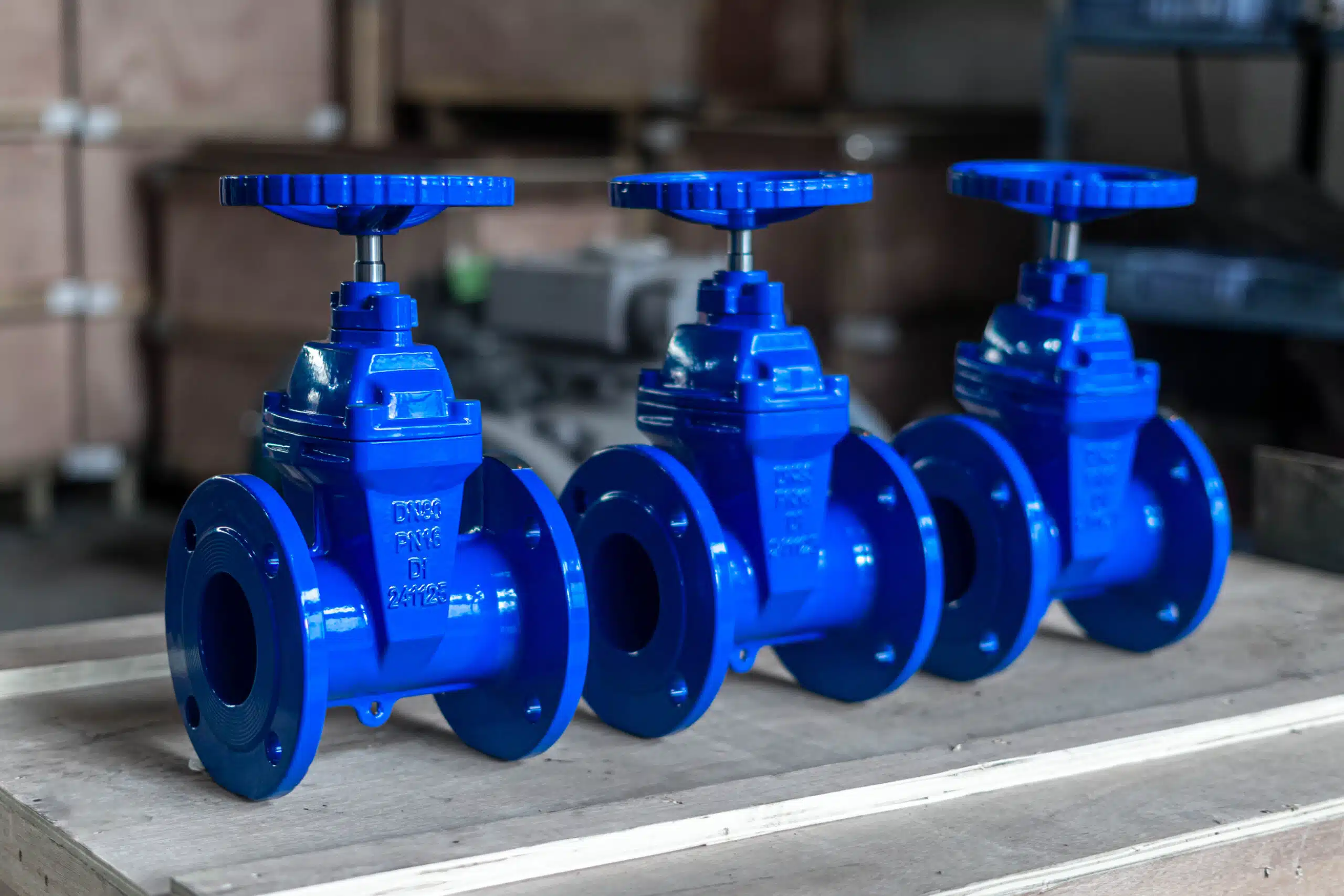

Rysunek: Zasuwa z żeliwa sferoidalnego.
Zasuwy z żeliwa sferoidalnego są wykonane z żeliwa sferoidalnego. Zasuwy z żeliwa sferoidalnego są podłączane do rurociągu za pomocą śrub, gwintów lub spawania. Z żeliwa sferoidalnego wykonany jest korpus, zasuwa i pokrywa zaworu. Korpus i pokrywa służą do ochrony wewnętrznych elementów zaworu i działają jako główna bariera ciśnieniowa. Inne części z żeliwa sferoidalnego Zawór zasuwowy Trzpień może być wykonany z różnych materiałów, takich jak stal nierdzewna i brąz, natomiast gniazda mogą być metalowe lub wykonane z miękkich materiałów. Metalowe gniazda są wykonane z materiałów metalowych, takich jak stal i brąz, podczas gdy miękkie gniazda są wykonane z tworzyw sztucznych lub gumy. Materiał użyty do wykonania gniazda w zasuwie z żeliwa sferoidalnego określa zastosowanie zaworu. Zawory wykonane z miękkich gniazd nie są zalecane do stosowania w wysokich temperaturach, ponieważ gniazda mogą ulec uszkodzeniu. W zaworze zasuwowym z żeliwa sferoidalnego zasuwa jest połączona z kołem ręcznym poprzez trzpień. Maska jest umieszczona na górze korpusu zaworu i oba są połączone za pomocą śrub lub wkrętów, uszczelnienia ciśnieniowego i / lub złącza. Połączenie śrubowe jest używane, gdy aplikacja wymaga wysokiego ciśnienia, w przeciwieństwie do połączenia śrubowego. Złącze jest preferowane tam, gdzie zasuwa z żeliwa sferoidalnego wymaga kontroli i czyszczenia. Połączenie maski z uszczelnieniem ciśnieniowym jest preferowane, gdy zasuwa z żeliwa sferoidalnego jest przeznaczona do zastosowań wysokociśnieniowych.

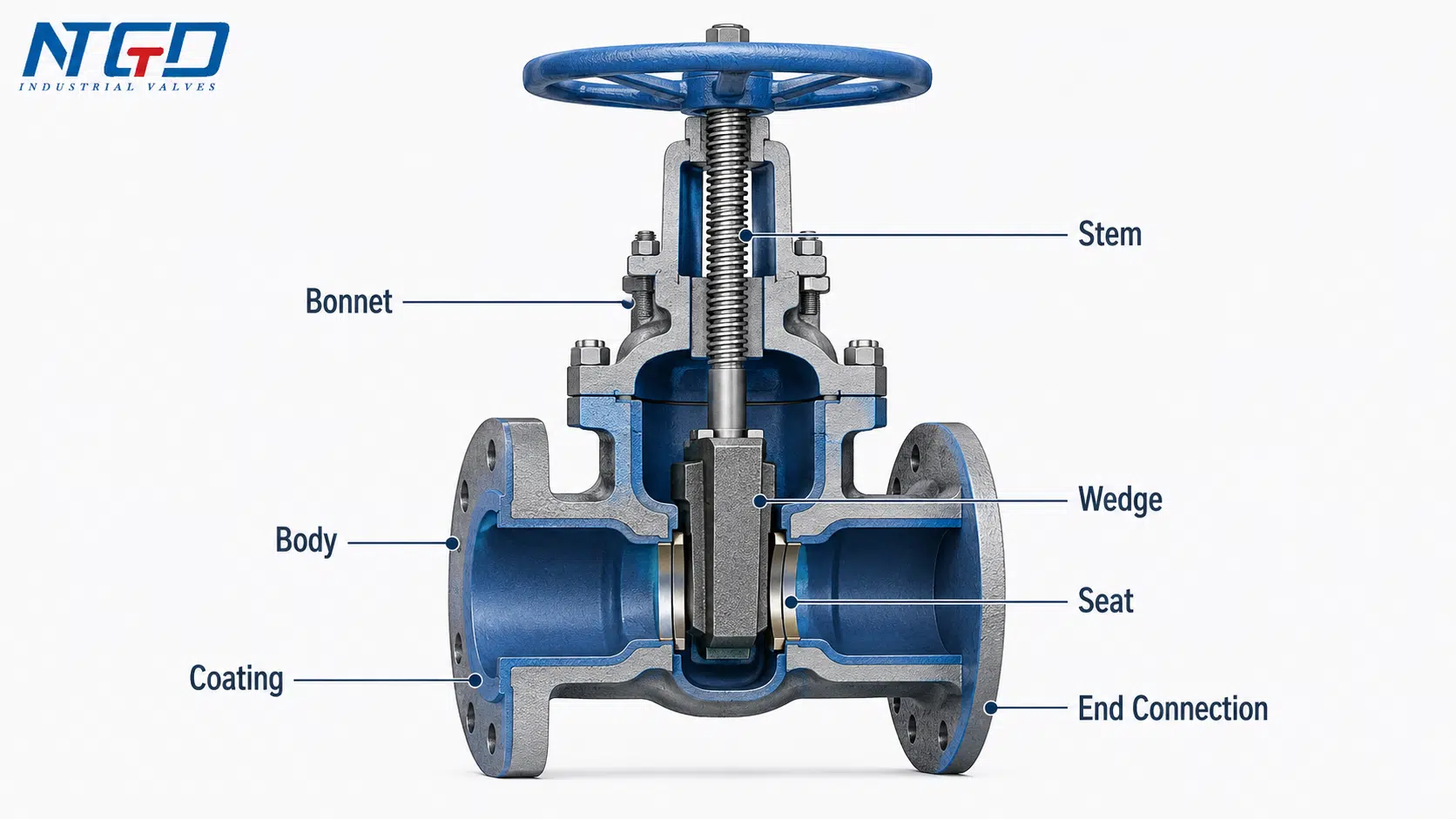

Rysunek: Budowa i elementy zasuwy z żeliwa sferoidalnego.
Zasuwa z żeliwa sferoidalnego działa poprzez podnoszenie lub opuszczanie zasuwy w celu zamknięcia lub otwarcia przepływu płynu. Zasuwa jest połączona z siłownikiem lub kołem ręcznym za pośrednictwem trzpienia. Żeliwo sferoidalne Producent zasuw zaprojektować trzpień z gwintem. Gdy koło ręczne jest obracane, obraca trzpień, co powoduje, że trzpień porusza się prosto w górę lub w dół. Ponieważ trzpień jest połączony z zasuwą, gdy trzpień porusza się w dół, porusza się razem z zasuwą. W związku z tym, aby otworzyć zasuwę z żeliwa sferoidalnego, koło ręczne jest kilkakrotnie obracane w kierunku przeciwnym do ruchu wskazówek zegara. Ten obrót koła ręcznego powoduje, że trzpień obraca się w tym samym kierunku. Obrót trzpienia powoduje, że porusza się on w górę wraz z zasuwą. Gdy zasuwa porusza się w górę, zawór pozostaje otwarty, co umożliwia przepływ płynu przez zawór. Aby zamknąć zasuwę z żeliwa sferoidalnego, pokrętło obraca się w kierunku zgodnym z ruchem wskazówek zegara. Powoduje to, że trzpień obraca się w tym samym kierunku, poruszając się liniowo w dół. Ruch trzpienia w dół powoduje, że zasuwa również porusza się w dół, co blokuje przepływ płynu przez zawór. Ręczna zasuwa z żeliwa sferoidalnego jest obsługiwana za pomocą pokrętła, podczas gdy zasuwa automatyczna jest obsługiwana za pomocą siłowników.

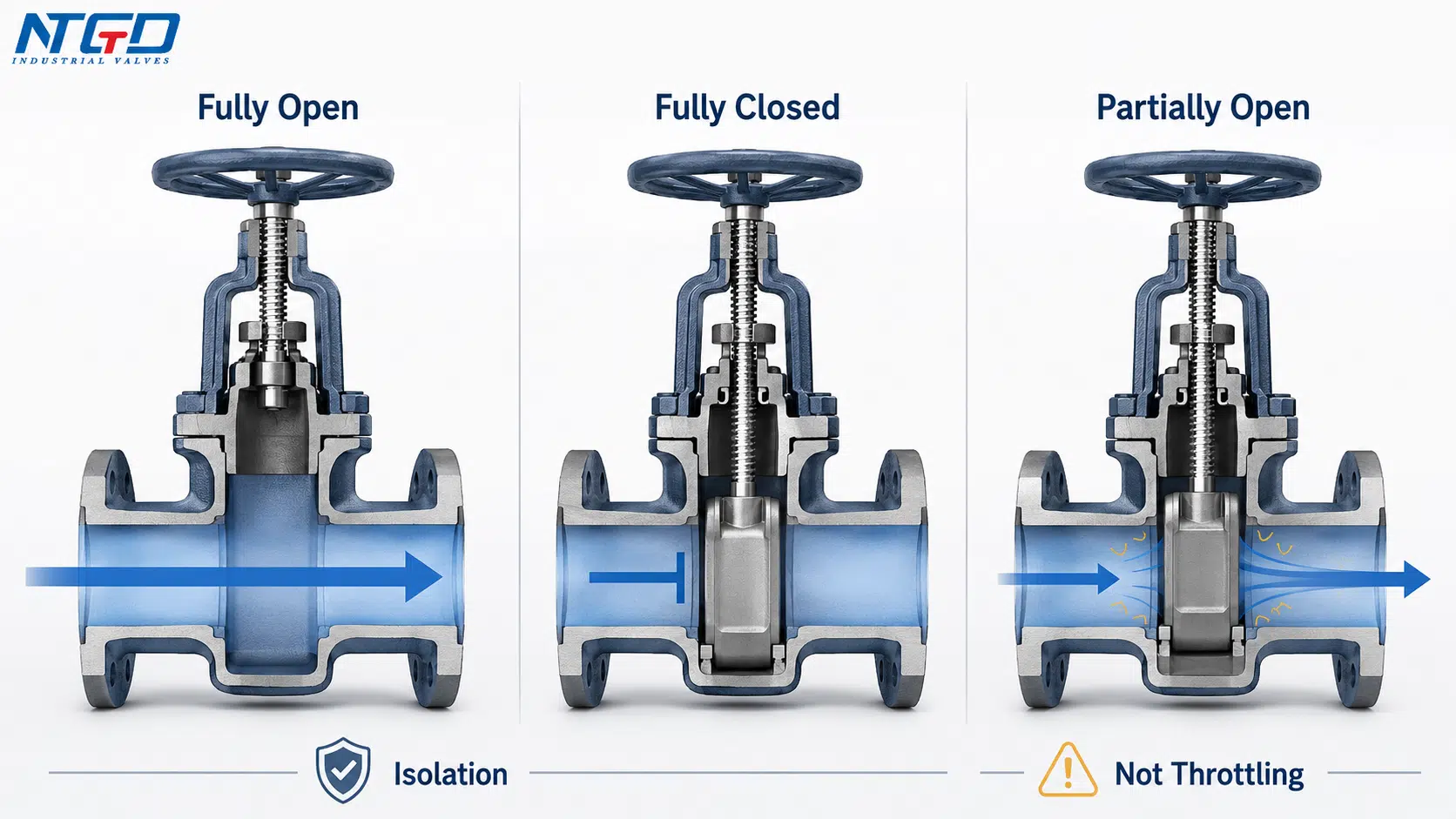

Rysunek: Działanie zasuwy z żeliwa sferoidalnego.
Jest to zasuwa z żeliwa sferoidalnego, która jest wykonana z równoległą zasuwą do otwierania i zamykania przepływu płynu. Zasuwa zamykająca może mieć jedną lub dwie tarcze, między którymi znajduje się mechanizm rozpierający. Zasuwa jest dociskana do gniazda za pomocą siły kontrolowanej przez ciśnienie płynu, które działa na pływające gniazdo lub pływający dysk. Producenci zasuw z żeliwa sferoidalnego sprawiają, że zasuwa przesuwa się po gnieździe, co sprawia, że gniazda te są w stanie obsługiwać płyny zawierające cząstki stałe. Inne równoległe zasuwy z żeliwa sferoidalnego mają sprężyny, które utrzymują gniazda za i przed w kontakcie ślizgowym, co poprawia obciążenie gniazda przy niskim ciśnieniu płynu. Równoległy zawór zasuwowy z żeliwa sferoidalnego ma niski moment obrotowy i niskie koszty konserwacji. Zaletą tego zaworu jest jednak niewielka strata ciśnienia w poprzek zaworu.
Rysunek: Zasuwa równoległa z żeliwa sferoidalnego.
Jest to zasuwa z żeliwa sferoidalnego wykonana jako jedna jednostka z otworami o wielkości otworu. Producenci zaworów zasuwowych z żeliwa sferoidalnego wykonują te zawory w taki sposób, że po otwarciu zaworu otwór o rozmiarze otworu wyrównuje się z dwoma pierścieniami gniazda, tworząc płynny przepływ płynu przy minimalnych turbulencjach. W związku z tym zasuwa z żeliwa sferoidalnego ma minimalne straty ciśnienia i nadaje się do transportu gazu ziemnego i ropy naftowej na duże odległości. Gniazda zaworu zasuwowego z żeliwa sferoidalnego powinny pozostać czyste, chociaż wnęka zasuwy może zawierać obce materiały. W związku z tym producenci zasuw z żeliwa sferoidalnego zapewniają, że zawór ma wbudowany korek służący do usuwania nagromadzonego brudu.
Rysunek: Zasuwa z żeliwa sferoidalnego z przepustem.
Jest to rodzaj zasuwy z żeliwa sferoidalnego ze specjalnie zaprojektowaną zasuwą do obsługi płynów z zawieszonymi cząstkami. W związku z tym producenci zasuw z żeliwa sferoidalnego projektują te zawory tak, aby mogły skutecznie kontrolować przepływ nawet w szlamie, żrących, lepkich i ściernych mediach. Zdolność zaworu do obsługi takich mediów wynika z ostrej zasuwy, która może przecinać materiały stałe. Ten typ zasuwy z żeliwa sferoidalnego został zaprojektowany z krótką powierzchnią czołową w stosunku do innych zasuw. W rezultacie, zasuwa nożowa ma niewielką masę w porównaniu do innych zasuw. Zawory te znajdują zastosowanie m.in. w przemyśle celulozowo-papierniczym, metalurgicznym, wydobywczym, petrochemicznym, chemicznym, elektrowniach cieplnych i hutach stali.
Rysunek: Zasuwa z żeliwa sferoidalnego.

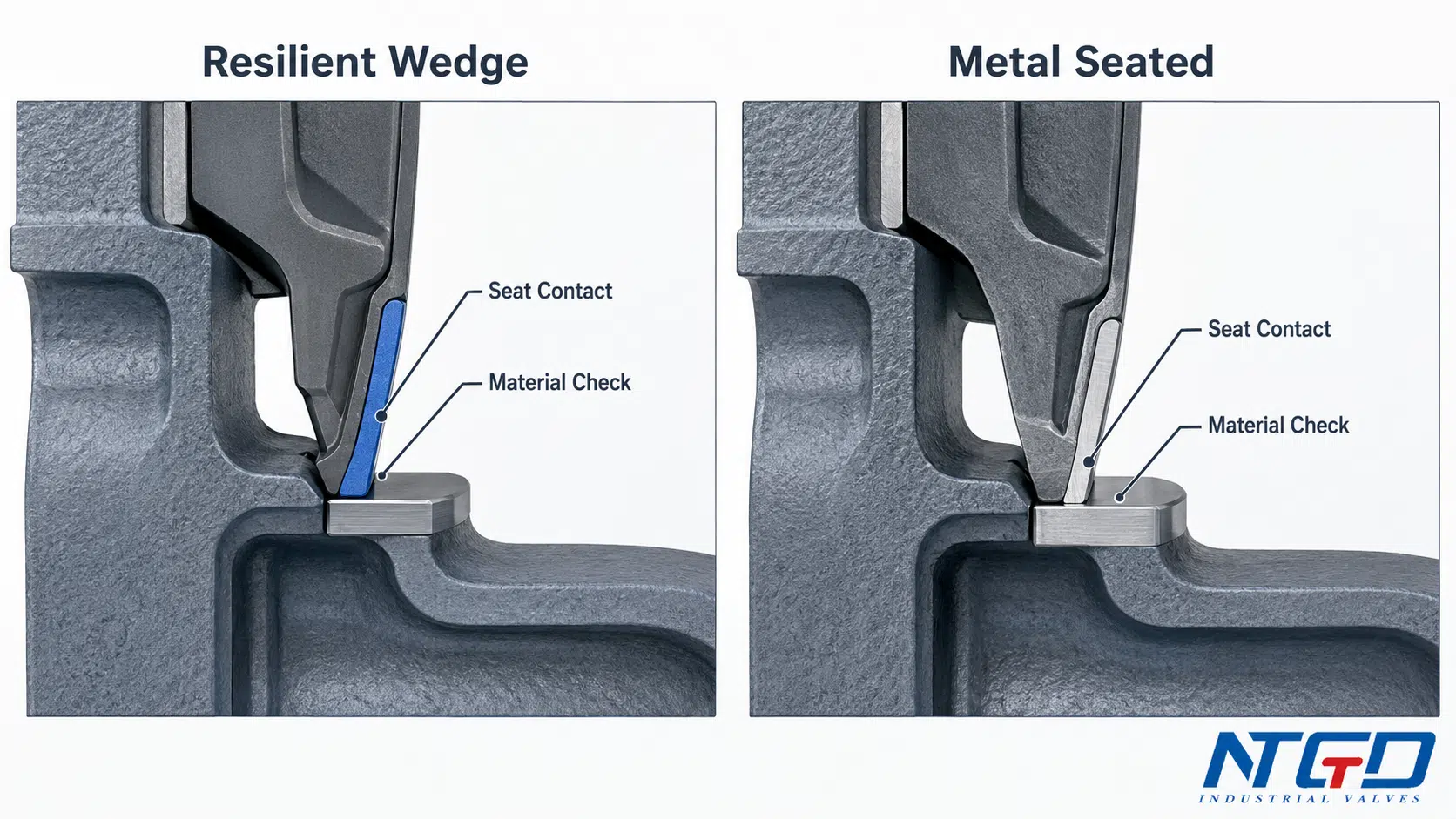

Jest to zasuwa z żeliwa sferoidalnego, która wykorzystuje zasuwę w kształcie klina. Producenci zaworów zasuwowych z żeliwa sferoidalnego projektują te zawory z zasuwami klinowymi, aby zwiększyć wysokie obciążenie gniazda. Dzięki wysokiemu obciążeniu gniazda, zawory te mogą uszczelniać przed wysokim i niskim ciśnieniem płynu. Zakres szczelności gniazda, który jest osiągany przy użyciu tego typu zasuwy z żeliwa sferoidalnego, jest wyższy niż w przypadku zasuwy z żeliwa sferoidalnego. zasuwa równoległa. Istnieją trzy konstrukcje bram klinowych, które obejmują solidną bramę klinową, elastyczną bramę klinową i dzieloną bramę klinową.
Rysunek: Zasuwa klinowa z żeliwa sferoidalnego.

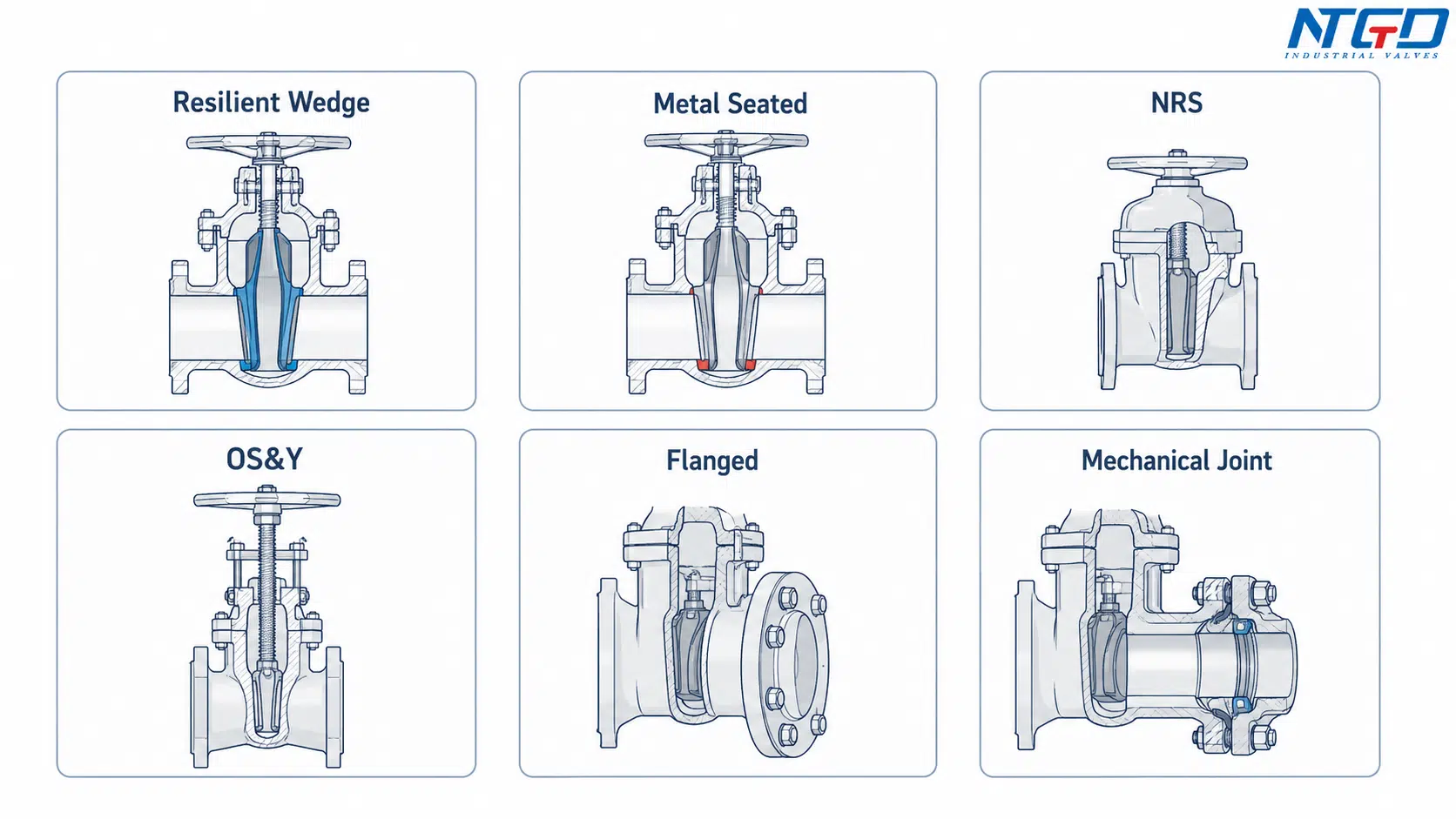

Jak sama nazwa wskazuje, producenci zasuw z żeliwa sferoidalnego projektują je tak, aby operator zaworu mógł zobaczyć ruch trzpienia podczas zamykania lub otwierania zaworu. Podnoszący się trzpień zasuwy z żeliwa sferoidalnego unosi się do góry, gdy zawór jest otwierany i przesuwa się w dół, gdy zawór jest zamykany. Pomaga to operatorowi zaworu łatwo zorientować się, kiedy zamyka lub otwiera przepływ płynu. Pomaga to zapobiec uszkodzeniu zaworu przez operatora zaworu. Zawór z trzpieniem wznoszącym zajmuje dużo miejsca i dlatego jest instalowany tam, gdzie przestrzeń nie jest ograniczona. Zawór zasuwowy z żeliwa sferoidalnego z trzpieniem niewznoszącym to typ zaworu, w którym trzpień nie unosi się ani nie porusza w dół, jak w przypadku trzpienia wznoszącego. W tym typie zasuwy z żeliwa sferoidalnego zasuwa przesuwa się wzdłuż trzpienia zaworu, gdy obracane jest pokrętło. Zasuwa z żeliwa sferoidalnego z trzpieniem niewznoszącym nie zajmuje dużo miejsca w porównaniu z wersją z trzpieniem wznoszącym, co sprawia, że nadaje się do stosowania tam, gdzie przestrzeń jest ograniczona. Wersja z niewznoszącym się trzpieniem ma wskaźnik zamknięcia i otwarcia, który pomaga określić, kiedy zawór jest obracany w celu zamknięcia lub otwarcia.
Rysunek: Zasuwa z żeliwa sferoidalnego z trzpieniem wznoszącym i niewznoszącym.

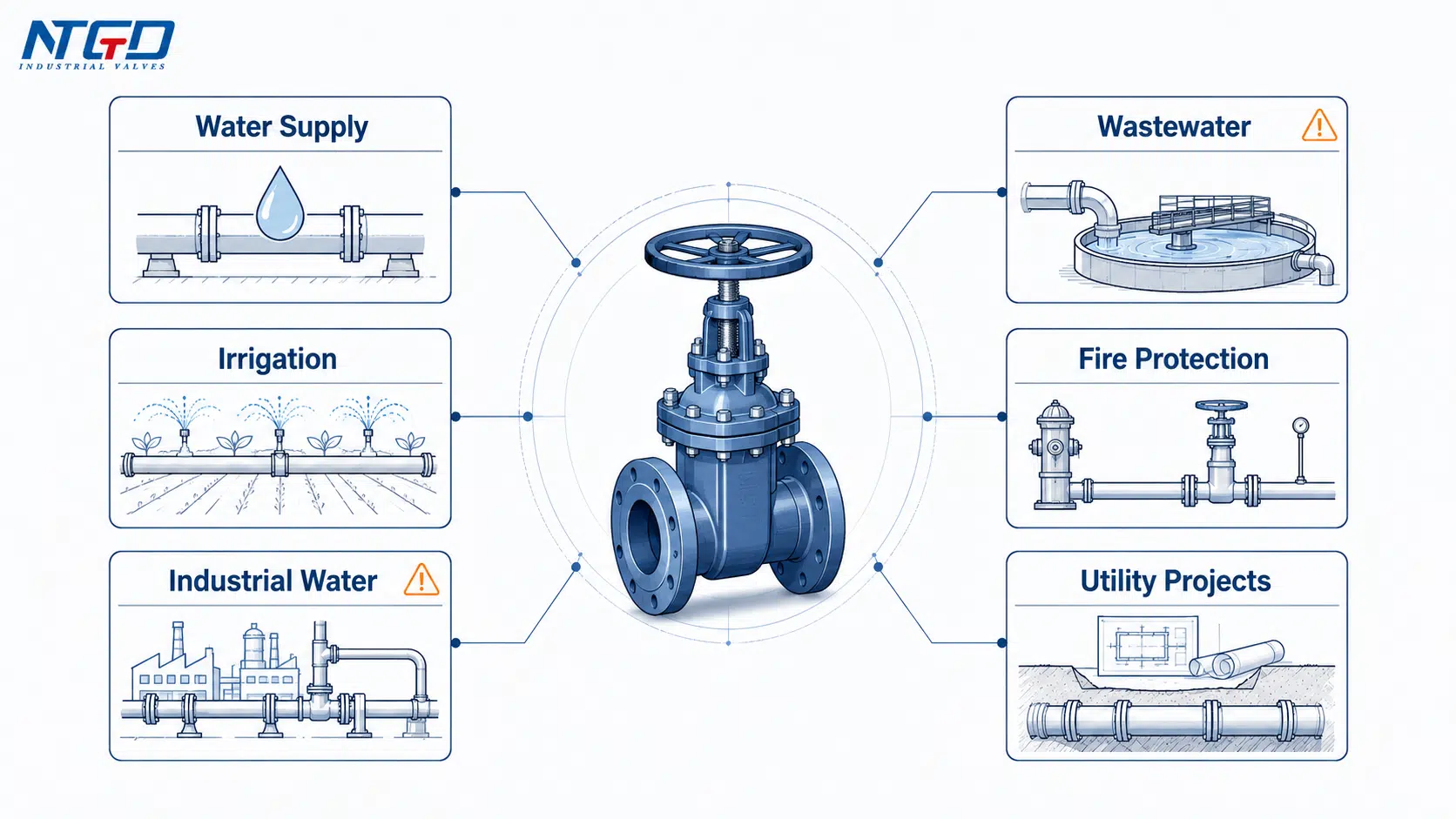

Zasuwa z żeliwa sferoidalnego to rodzaj zasuwy wykonanej z żeliwa sferoidalnego. Jest to mocny materiał metaliczny w porównaniu z materiałem żeliwnym pod względem wytrzymałości i odporności na uderzenia. Producenci zasuw z żeliwa sferoidalnego projektują te zawory do użytku w aplikacjach włączania i wyłączania, w których występuje wysoka temperatura i wysokie ciśnienie. Są one droższe w porównaniu do innych zasuw ze względu na ich złożony skład chemiczny. Zasuwy z żeliwa sferoidalnego wykorzystują zasuwę do zamykania i otwierania przepływu płynu. Zasuwa jest podnoszona lub opuszczana, aby odpowiednio otworzyć lub zamknąć przepływ płynu. Zawory te są obsługiwane ręcznie za pomocą pokrętła lub są zautomatyzowane za pomocą siłowników. Producenci zasuw z żeliwa sferoidalnego produkują różne typy zasuw z żeliwa sferoidalnego, takie jak między innymi trzpień wznoszący i niewznoszący, zasuwa klinowa, zasuwa przelotowa, zasuwa równoległa i zasuwa nożowa. Zawory te są wykorzystywane w różnych zastosowaniach, takich jak górnictwo, chemikalia, papier i masa celulozowa, żywność i napoje, farmaceutyki, zaopatrzenie w wodę, elektrownie parowe, naturalny gaz płynny i ropa naftowa. Zalety stosowania zaworów to między innymi wszechstronność, trwałość, dwukierunkowy przepływ płynu, niskie straty ciśnienia, zerowy wyciek i wysoka wytrzymałość.
