Een titanium ventiel is een ventiel dat gemaakt is van titanium materiaal. De kleur van titanium is zilver, en dus ook het ventiel. Titanium is een uniek metaal met een uitstekende combinatie van fysische, chemische en mechanische eigenschappen. Fabrikanten van titanium afsluiters gebruiken titanium in zijn metallische staat of legeren het met andere elementen om zijn eigenschappen te verbeteren en zo meer geavanceerde afsluiters te maken. Corrosiebestendigheid en een hoge sterkte/dichtheidsverhouding zijn de belangrijkste eigenschappen die titanium afsluiters zeer verkieslijk maken. Het produceert dus kleppen die zeer sterk en licht zijn. Het lage gewicht wordt toegeschreven aan de lage dichtheid van titanium, 4540 kg/m3in vergelijking met staal, 7750 kg/m3. Titaniummateriaal is beter bestand tegen staal. Dit komt omdat het zich met zuurstof verbindt tot titaniumoxide, dat passief en hardnekkig is en niet afschilfert zoals roest op staal.
Figuur: Titanium klep.
Er zijn verschillende soorten titanium die worden gebruikt in verschillende industriële en huishoudelijke toepassingen. Het basisprincipe van een titanium ventiel is hetzelfde. De klep werkt met minstens één sluitingscomponent. De sluitingscomponent is verantwoordelijk voor het openen en sluiten van de vloeistofstroom door de klep. De sluitingscomponent sluit of opent de klep door geactiveerd te worden door een handwiel of handhendel voor handbediende kleppen. Een actuator activeert de sluitcomponent voor automatische en halfautomatische kleppen om de vloeistofstroom indien nodig toe te laten of te stoppen.
Een titanium kogelkraan is ontworpen met een kogelvormig onderdeel dat de vloeistofstroom sluit en opent. De kogel heeft een gat in het midden waar de vloeistof doorheen stroomt. De positie van de kogel wordt geregeld met een handwiel of actuator.
Figuur: Titanium kogelkraan.
Dit type klep kan verschillende vloeistoffen regelen, geleiden, sturen en moduleren. Dit type klep staat ook bekend als kwartslagklep omdat hij opent of sluit door het handwiel in een hoek van 90° te draaien.o graden. Als het handwiel een kwartslag draait, maakt de kogel eenzelfde kwartslag en komt het gat in het midden op één lijn te liggen met een leiding die op de klep is aangesloten. De vloeistof vindt de klep hol en stroomt naar het leidingsysteem. Dit type klep is zeer betrouwbaar en heeft een lange levensduur. Hij kan ook worden bediend met pneumatische of elektrische actuators voor geautomatiseerde of semi-geautomatiseerde leidingsystemen. Fabrikanten van titanium afsluiters raden deze afsluiter echter niet aan voor smoren.

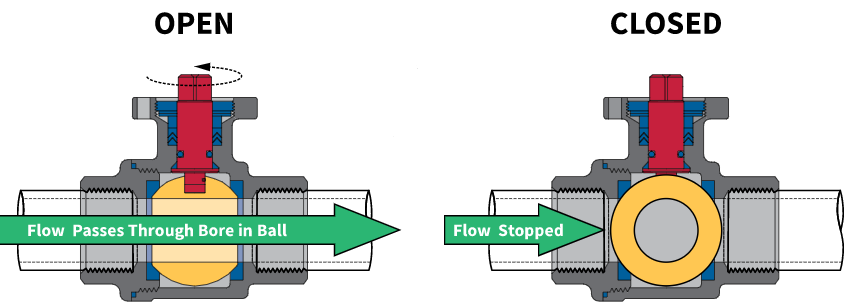

Figuur: Werking van een titanium kogelkraan.
Deze klep heeft echter een aantal nadelen:
Deze klep wordt gebruikt om te voorkomen dat vloeistof terugstroomt in een leidingsysteem. Deze klep heeft geen actuator of handwiel zoals bij andere kleppen. Hij is ontworpen om automatisch te werken zonder dat er een klepbediener aan te pas komt. Hij staat ook bekend als terugslagklep, voetklep of eenrichtingsklep. Fabrikanten van titanium terugslagkleppen ontwerpen deze klep zo dat de vloeistof slechts in één richting kan stromen, namelijk van de zuig- naar de perszijde. De klep stopt altijd elke poging van de vloeistof om terug te stromen. Deze klep maakt gebruik van een schijf- of kogelcomponent om terugstromende vloeistof tegen te houden.
Figuur: Titanium terugslagklep.
Deze klep werkt volgens het principe van drukverschil. De klep opent wanneer de vloeistof die aan de zuigzijde stroomt een hoge druk heeft, d.w.z. wanneer de pomp vloeistof levert. De hoge druk van de aanzuigzijde werkt in op de klepschijf of kogel, waardoor deze omhoog komt. Dit proces laat de klep open en dus stroomt er vloeistof. De vloeistof blijft stromen totdat de aanzuigdruk afneemt of de pomp wordt uitgeschakeld. Als de pomp wordt uitgeschakeld, neemt de aanzuigdruk af tot nul en stroomt de vloeistof terug. Met een terugslagklep zal er echter geen vloeistof terugstromen omdat fabrikanten van titanium terugslagkleppen deze klep ontwerpen met een hoge gevoeligheid voor veranderingen in druk en vloeistofstroom. Zo wordt elke terugstroming onmiddellijk gestopt nadat de voorwaartse stroming stopt. Dit type klep is geschikt voor verschillende toepassingen zoals voeding en dranken, watervoorziening, boilersystemen en farmaceutica.

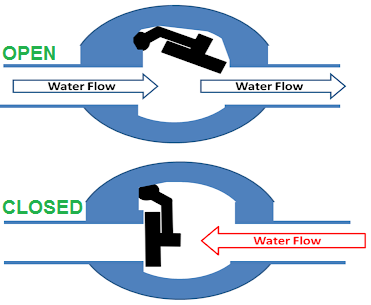

Afbeelding: Werking van een titanium terugslagklep.
Deze klep werkt met een rechthoekig of wigvormig onderdeel dat bekend staat als een schijf of poort. De schijf is verantwoordelijk voor het sluiten en openen van de vloeistofstroom door de klep. Dit type klep is het meest geschikt voor leidingen met een grote diameter vanaf 2 inch. Deze klep wordt bediend met een handwiel, pneumatische of elektrische actuator. Fabrikanten van titanium kleppen raden deze klep niet aan voor gebruik bij smoren. De reden hiervoor is dat de hoge druk op de vloeistof erosie of schade aan de klep kan veroorzaken, waardoor de levensduur drastisch wordt verkort.
Afbeelding: Titanium schuifafsluiter.
De fabrikant van de titanium schuifafsluiter ontwerpt deze klep met drie hoofdcomponenten: behuizing, motorkap en bekleding. Het binnenwerk bestaat uit de schijf, zittingen en stang. Het huis verbindt de klep met de pijp, terwijl het bovendeel bewegende delen van de klep bevat. De klep werkt door het handwiel meerdere keren te draaien. De stang zet de rotatie van het handwiel om in een lineaire opwaartse en neerwaartse beweging, zodat de schijf respectievelijk de vloeistofstroom kan openen en sluiten.

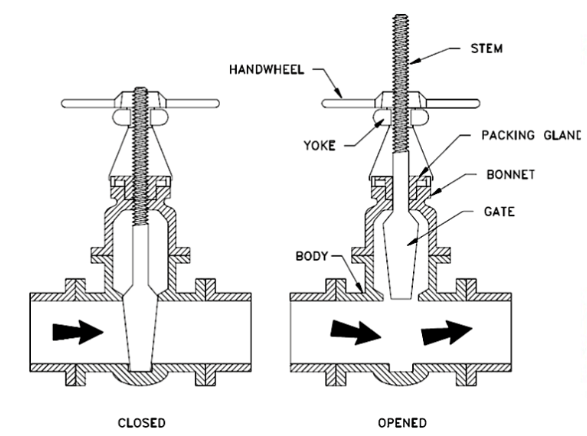

Afbeelding: Werking van een titanium schuifafsluiter.
Dit is een titanium klep met een bolvormig lichaam. Deze klep is vergelijkbaar met de schuifafsluiter. Deze klep is echter eenvoudig te bedienen omdat er minder draaibewegingen nodig zijn dan bij een titanium schuifafsluiter. De component die gebruikt wordt om de vloeistofstroom te sluiten en te openen is een schijf. Fabrikanten van titanium wereldkleppen ontwerpen deze klep om de vloeistofstroom af te sluiten en te smoren. De klep is ontworpen om twee veranderingen in de richting van de vloeistofstroom te veroorzaken, wat leidt tot een hoge stromingsweerstand en dus een hoge drukval, in tegenstelling tot andere titanium kleppen.

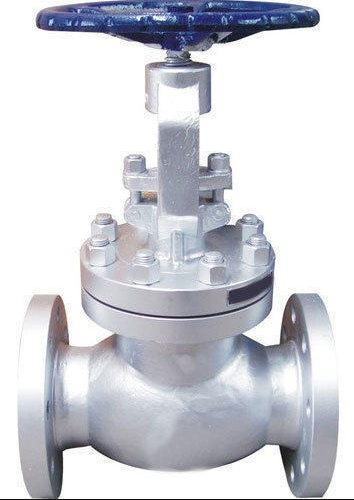

Afbeelding: Titanium wereldventiel.
Een titanium wereldventiel bestaat uit een schijf die op en neer beweegt om de vloeistofstroom te starten, te stoppen of te regelen. Als het handwiel met de klok mee wordt gedraaid, beweegt de schijf omhoog, waardoor de klep open blijft voor vloeistofstroming. Als het handwiel linksom wordt gedraaid, wordt de schijf gedwongen naar beneden te bewegen en wordt de vloeistofstroom gestopt.

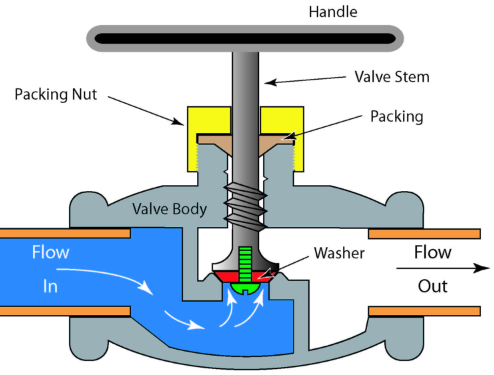

Afbeelding: Werking van een titanium globe ventiel.
Deze klep maakt gebruik van een kwartslagbeweging om de vloeistofstroom te openen, regelen of sluiten. Hij bestaat uit een schijf langs het vloeistofstroompad. Deze schijf regelt de vloeistofstroom. Een handwiel, pneumatische of elektrische actuator wordt gebruikt om de schijf via een klepsteel aan te drijven.
Figuur: Titanium vlinderklep.
De titanium vlinderklep werkt op dezelfde manier als de kogelkraan. De vlinderklep heeft echter de voorkeur omdat hij gemakkelijk te gebruiken en licht van gewicht is. Deze klep gebruikt ook geen kogel als sluitcomponent, maar een schijf. De vloeistofstroom begint wanneer het handwiel 90° met de klok mee wordt gedraaid.o graden. Hierdoor draait de klepschijf, waardoor deze parallel komt te staan aan de richting van de vloeistofstroom. De vloeistofstroom stopt wanneer het handwiel in de tegenovergestelde richting wordt gedraaid, waardoor de schijf een kwartslag draait en dus loodrecht op de richting van de vloeistofstroom komt te staan. In deze toestand is de vloeistofstroom gestopt. Wanneer het handwiel gedeeltelijk met de klok mee wordt gedraaid, wordt de schijf gedwongen een kleine ruimte voor de vloeistofstroom vrij te laten.
Afbeelding: werking van een titanium vlinderklep.
Titanium afsluiters zijn afsluiters die gemaakt zijn van titanium materiaal. Deze kleppen hebben uitstekende eigenschappen die nodig zijn in de meeste industrieën. De klep werkt met een sluitcomponent die de vloeistofstroom naar behoefte toelaat of sluit. De sluitcomponent wordt geactiveerd door een handwiel of actuator via een klepsteel. De klep kan geautomatiseerd, semi-geautomatiseerd of volledig handmatig zijn. Fabrikanten van titanium afsluiters produceren verschillende soorten afsluiters, waaronder titanium terugslagkleppen, titanium schuifafsluiters, titanium kogelkleppen, titanium vlinderkleppen en titanium globe afsluiters. Deze kleppen worden gebruikt in industriële toepassingen met corrosieve media, hoge temperaturen en hoge druk. Dergelijke toepassingen zijn onder andere energiecentrales, chemische en petrochemische industrie, olie en gas en watervoorziening.
Deze kleppen hebben de voorkeur boven andere kleppen omdat ze licht in gewicht zijn, zeer sterk, bestand tegen hoge temperaturen, veelzijdig in grootte, zeer slagvast en uitstekend bestand tegen corrosie. Titanium kleppen zijn echter duurder dan stalen, bronzen en messing kleppen.
