Válvula globo de aço inox

O que é uma válvula globo de aço inoxidável?

A válvula globo em aço inoxidável é um tipo de válvula globo que é feita de aço inoxidável. Este tipo de válvula destina-se ao estrangulamento, abertura ou fechamento do fluxo de fluido. Os fabricantes de válvulas globo de aço inoxidável usam principalmente material de aço inoxidável para fazer o corpo, castelo, disco e haste. Isto ajuda a tornar a válvula muito forte e resistente ao imp agir danos, bem como capaz de resistir a alta pressão e altas temperaturas. Outras partes das válvulas globo de aço inoxidável, como sedes, podem ser feitas de outros materiais, como plástico e ou borracha. As válvulas de globo de aço inoxidável podem ser válvulas com sede macia ou com sede metálica. As válvulas com sede metálica são aquelas em que o assento é feito de material macio como borracha e ou plástico. As válvulas globo com sede metálica de aço inoxidável são aquelas em que o assento é feito de material metálico como o aço inoxidável. As válvulas de globo de aço inoxidável usam movimento linear ao fechar ou abrir o fluxo do fluido. O membro de fechamento de uma válvula de globo de aço inoxidável é conhecido como um disco. O disco se encaixa no assento para bloquear o fluxo do fluido quando a válvula é fechada. Os fabricantes de válvulas de globo de aço inoxidável projetam estas válvulas para serem manuais ou automáticas.

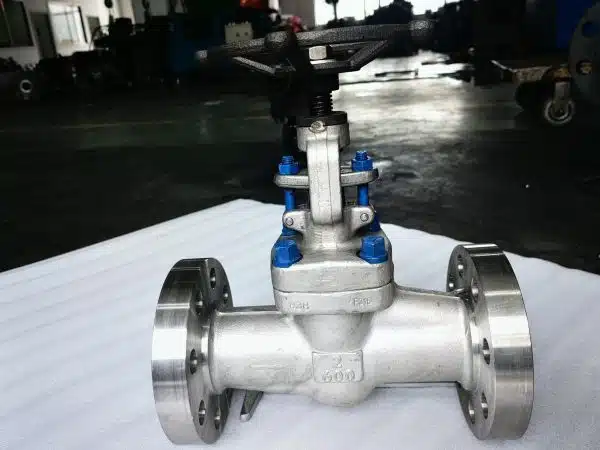

Figura: Válvula globo de aço inox.

Como funciona uma válvula globo de aço inoxidável?

Uma válvula globo de aço inoxidável é um tipo de válvula unidirecional que é um fluxo de fluido que pode ocorrer em apenas uma direção. Uma válvula globo de aço inoxidável funciona usando um volante manual ou um atuador. O volante manual é usado para válvulas de globo manuais de aço inoxidável para que o operador da válvula possa aplicar força no volante manual para girar a haste. A haste conecta o volante manual e o disco da válvula. A válvula globo de aço inoxidável com um atuador é automática. O atuador é utilizado para determinar quando a válvula globo de aço inoxidável abre e fecha, bem como para fornecer a força necessária para abrir ou fechar o fluxo do fluido. Para abrir uma válvula globo de aço inoxidável, o volante manual é girado no sentido anti-horário. Isto faz com que a haste que está conectada ao disco se mova no mesmo sentido anti-horário. À medida que a haste gira, ela se move linearmente para cima. Isto faz com que o disco se mova para cima, abrindo então o fluxo do fluido. Para fechar uma válvula globo em aço inoxidável, o volante manual é girado no sentido horário. Isto faz com que a haste comece a girar no mesmo sentido em que se move linearmente para baixo, até fechar o fluxo do fluido. Para estrangular a válvula, o volante manual é girado ligeiramente no sentido anti-horário para que o disco abra parcialmente o fluxo de fluido.

Figura: Funcionamento de uma válvula globo de aço inoxidável.

Os fabricantes de válvulas globo em aço inoxidável empregam dois projetos desta válvula. Os dois projetos são:

1. Fechamento do disco oposto à direção do fluxo do fluido. Neste projeto de uma válvula globo de aço inoxidável, a energia cinética do fluido auxilia na abertura do fluxo do fluido. Entretanto, este projeto de uma válvula globo de aço inoxidável torna-se um desafio quando se fecha a válvula. Como tal, este projeto é adequado para uso quando a válvula globo de aço inoxidável é necessária para aplicações de abertura rápida.
2. O outro projeto é aquele em que o disco fecha na mesma direção que o fluxo do fluido. Neste projeto de uma válvula globo de aço inoxidável, a energia cinética do fluido ajuda a fechar o disco rapidamente. Entretanto, uma válvula com este desenho torna-se difícil de abrir. Como tal, os fabricantes de válvulas globo de aço inoxidável recomendam este projeto onde as válvulas são necessárias para o fechamento rápido do fluxo do fluido.

Figura: Desenhos das válvulas globo de aço inoxidável (esquerda: o disco fecha contra o fluxo do fluido, direita: o disco fecha na mesma direção para o fluxo do fluido).

Tipos de válvulas globo de aço inoxidável

Válvula globo em aço inoxidável com padrão T

Esta é uma válvula globo em aço inoxidável que tem um corpo em forma de T. Esta válvula também é conhecida como a válvula globo padrão de aço inoxidável. Este é o tipo mais comum de válvula globo de aço inoxidável. Os fabricantes de válvulas globo de aço inoxidável projetam estas válvulas com um ajuste horizontal do assento da válvula para que o disco e a haste possam se mover perpendicularmente ao sentido do fluxo do fluido. Este tipo de válvula globo de aço inoxidável tem uma passagem de fluxo que tem torção e que é conhecida por causar resistência ao fluxo de fluido em todas as válvulas padrão T. O projeto de uma válvula de globo com padrão T tem uma queda de alta pressão em relação a outras válvulas. Como tal, os fabricantes de válvulas globo de aço inoxidável recomendam estas válvulas para uso em aplicações de estrangulamento severo e em aplicações onde a perda de pressão não é uma grande preocupação técnica.

Figura: Válvula globo em aço inoxidável com padrão T.

Válvula globo em Y de aço inoxidável

Este tipo de válvula globo em aço inoxidável também é conhecido como válvula globo em aço inoxidável de padrão oblíquo. Os fabricantes de válvulas globo de aço inoxidável projetam esta válvula de tal forma que a haste e o assento são orientados num ângulo de 45^o graus em relação ao eixo da tubulação. Tal orientação ajuda a fornecer fluxo reto de fluido quando a válvula é totalmente aberta e que resulta em baixa queda sob pressão, ao contrário da válvula globo de aço inoxidável com padrão T. Esta é a válvula que é utilizada como a melhor alternativa à válvula globo em aço inoxidável padrão T em caso de queda de alta pressão. Isto porque esta válvula globo em aço inoxidável com padrão Y tem uma queda de baixa pressão.

Figura: Válvula globo em Y de aço inoxidável.

Válvula globo em aço inoxidável com padrão angular

Este é um tipo de válvula globo de aço inoxidável na qual as portas de entrada e saída estão posicionadas a 90^o graus. Como tal, o fluxo do fluido ocorre a 90^o graus. As válvulas globo de aço inoxidável de padrão angular têm um coeficiente de fluxo de fluido menor em relação às válvulas globo de aço inoxidável de padrão Y. Estas válvulas são usadas em aplicações que têm fluxo pulsante, uma vez que elas podem lidar com o efeito de arrastamento desse fluxo. Quando uma válvula globo de aço inoxidável com padrão angular é montada perto de uma curva de tubo, ela ajuda a reduzir a resistência do fluxo de fluido, ao contrário da válvula de padrão T. Além disso, quando a válvula globo em aço inoxidável com padrão angular é montada perto de uma curva de tubo, ela ajuda a reduzir o número de juntas de tubo.

Figura: Válvula globo em aço inoxidável com padrão angular.

Válvula globo roscado com castelo de aço inoxidável

Esta é uma válvula globo em aço inoxidável na qual o castelo e o corpo são conectados por meio de roscas. Os fabricantes de válvulas globo em aço inoxidável projetam o corpo com roscas macho e o castelo com roscas fêmeas ou vice-versa. Este tipo de válvula globo em aço inoxidável é a mais barata e emprega um desenho simples. A válvula globo com rosca do castelo de aço inoxidável é adequada para uso em aplicações de baixa pressão e baixo custo.

Figura: Válvula globo roscado do castelo de aço inoxidável.

Válvula globo globo com flange em aço inoxidável

Esta é uma válvula globo em aço inoxidável na qual o castelo e o corpo têm extremidades flangeadas. Os fabricantes de válvulas globo de aço inoxidável projetam estas válvulas com extremidades flangeadas para que o castelo e o corpo possam ser conectados usando vários parafusos para garantir uma vedação muito apertada. As válvulas de globo com flange do castelo de aço inoxidável são mais fáceis de montar e instalar. Estas válvulas são adequadas para uso em aplicações de alta pressão e alta temperatura, tais como usinas de geração de energia a vapor. As extremidades flangeadas e os parafusos resultam em conexão com vazamento zero. Entretanto, o uso dos parafusos e flanges acaba tornando estas válvulas mais pesadas em relação a outras válvulas.

Figura: Válvula globo globo em aço inoxidável com tampa flangeada.

Válvula globo de aço inoxidável com castelo soldado

Este é o tipo de válvula globo em aço inoxidável em que o castelo e o corpo são conectados por meio de solda. Este tipo de válvula globo de aço inoxidável é usado onde o fluido a ser transportado é muito perigoso e ou onde o reparo e manutenção da válvula não é desejado. Tais aplicações incluem a transferência de produtos petrolíferos e fluidos perigosos como ácidos. O método de soldagem da conexão garante que não haja vazamento zero de tais fluidos perigosos. A válvula globo de aço inoxidável com castelo soldado é submetida a um teste não destrutivo no perímetro da solda para garantir que não haja defeitos que possam causar vazamento do fluido. As válvulas de globo soldadas de aço inoxidável são adequadas para uso em aplicações de alta pressão e alta temperatura.

Figura: Válvula globo de aço inoxidável soldado.

Aplicações de válvulas globo de aço inoxidável

• As válvulas globo de aço inoxidável são utilizadas em sistemas de refinaria de petróleo e gás.
• Estas válvulas são utilizadas em usinas de geração de energia a vapor.
• Eles são utilizados nas indústrias químicas.
• As válvulas globo de aço inoxidável são usadas em sistemas de ventilação e ar condicionado para aquecimento.
• Estas válvulas são utilizadas em sistemas de abastecimento de água.
• Eles são utilizados em sistemas de resfriamento de água e drenos de aquecedores.
• Eles são utilizados em sistemas de lubrificação.

Vantagens das válvulas globo de aço inoxidável

• As válvulas globo inox têm boa capacidade de fechamento.
• Estas válvulas são duráveis porque podem ser reparadas sempre que se quebram e depois serem reutilizadas repetidas vezes.
• As válvulas globo de aço inoxidável são versáteis porque podem servir em diferentes aplicações industriais.
• Estas válvulas funcionam bem mesmo onde há operações freqüentes.
• Elas operam rapidamente em relação a outras válvulas como válvulas de gaveta.
• As válvulas globo de aço inoxidável podem ser operadas manualmente ou podem ser automáticas.
• Eles podem ser utilizados em altas temperaturas e aplicações de alta pressão.
• Eles são resistentes à corrosão.

Desvantagens das válvulas globo de aço inoxidável

• As válvulas globo de aço inoxidável têm uma queda de alta pressão.
• Elas tendem a fazer mais barulho, ao contrário de outras válvulas.
• Elas são pesadas em relação a outras válvulas.

Resolução de problemas de válvulas globo de aço inoxidável

Vazamento através da embalagem do tronco

• Porca de embalagem solta. Apertar a porca de empanque com nível de torque recomendado pelo fabricante da válvula globo em aço inoxidável.
• Anéis de embalagem insuficientes. Adicionar mais peças de anéis de empacotamento.
• Embalagem desgastada ou danificada. Substituir a embalagem.

Vazamento através das superfícies dos assentos

• Assentos danificados. Substituir os assentos.
• Materiais estrangeiros nos assentos. Desmontar a válvula de acordo com as instruções do fabricante da válvula globo de aço inoxidável e remover quaisquer materiais estranhos.

Vazamento através da conexão corpo-bonnet

• Conexão frouxa. Aperte os elementos de conexão do corpo do castelo como parafusos e pinos para ter torque suficiente como recomendado pelo fabricante da válvula globo de aço inoxidável. Lembre-se de que o torque excessivo na conexão pode causar danos à junta e, portanto, mais vazamentos.
• Gaxeta gasta ou danificada. Substituir a gaxeta.

A válvula globo de aço inoxidável é difícil de abrir ou fechar

• A haste da válvula é dobrada. Substituir ou retificar a curvatura.
• A embalagem da válvula está muito apertada. Solte ligeiramente a porca da embalagem. Lembre-se que a embalagem solta causará vazamento de fluido.
• Sujeira no caule. Sujeira limpa.
• Roscas de porca de haste desgastadas. Substituir a porca da haste.

Sumário

A válvula globo de aço inoxidável é um tipo de válvula globo em que o corpo, o castelo e a haste são feitos de material de aço inoxidável. Este tipo de válvula é utilizado para estrangulamento, abertura e fechamento do fluxo do fluido. Este tipo de válvula é adequado para uso em aplicações que têm alta pressão e alta temperatura. Isto porque o material em aço inoxidável tem um alto ponto de fusão de cerca de 1400^o C, o que o torna resistente a altas temperaturas na maioria das aplicações industriais. Os fabricantes de válvulas globo em aço inoxidável projetam estas válvulas com sedes macias ou com sedes metálicas. As sedes macias são usadas onde a válvula é destinada para uso em aplicações de baixa temperatura de menos de 60^o C, enquanto as sedes metálicas são usadas onde a válvula deve ser usada em aplicações de alta temperatura acima de 60^o C. As válvulas de globo de aço inoxidável são operadas manualmente ou são acionadas por atuadores como hidráulicos, pneumáticos ou elétricos. Existem vários tipos de válvulas de globo de aço inoxidável que incluem válvula de globo de aço inoxidável com castelo roscado, válvula de globo de aço inoxidável com castelo flangeado, válvula de globo de aço inoxidável com castelo soldado, válvula de globo de aço inoxidável com padrão T, válvula de globo de aço inoxidável com padrão Y e válvula de globo de aço inoxidável com padrão angular. Estas válvulas são utilizadas em diferentes aplicações tais como geração de energia a vapor, refinarias de petróleo e gás, tratamento de água, indústrias químicas, sistemas de lubrificação e sistemas HVAC entre outros. As vantagens de usar válvulas globo de aço inoxidável são resistentes à corrosão, duráveis, versáteis e livres de vazamentos, boas capacidades de fechamento e operam rapidamente.
