Válvula de gaveta de aço inox

O que é válvula de gaveta de aço inoxidável?

Uma válvula de gaveta de aço inoxidável é um tipo de válvula de gaveta que é feita inteiramente de material de aço inoxidável. Uma válvula de gaveta de aço inoxidável é conhecida por sua alta resistência. Com essa alta resistência, essas válvulas são adequadas para aplicações de alta pressão e alta temperatura. As válvulas de guilhotina de aço inoxidável também são conhecidas por serem feitas de corpos resistentes, mais duráveis em relação a outras válvulas como válvulas de ferro dúctil e de ferro fundido. As válvulas de gaveta em aço inoxidável também são conhecidas por sua resistência à corrosão. Uma combinação de resistência à corrosão, alta resistência e alta tenacidade torna as válvulas de guilhotina de aço inoxidável muito úteis em todas as aplicações de alta pressão. No entanto, as válvulas de guilhotina de aço inoxidável são caras porque a usinagem do aço inoxidável é difícil de ser moldada e consome muita energia.

Como o nome sugere, as válvulas de gaveta de aço inoxidável têm uma porta para controlar o fluxo do fluido. As válvulas de gaveta de aço inoxidável são usadas para controlar o fluxo do fluido, seja fechando ou abrindo uma porta. O processo de abrir ou fechar a porta é linear e a porta se desloca verticalmente para cima ou para baixo para abrir ou fechar a válvula, respectivamente. As válvulas de guilhotina de aço inoxidável não são usadas para regular o fluxo do fluido, pois isto faz com que sua guilhotina se danifique facilmente. Elas são usadas apenas para fechar ou abrir o fluxo do fluido. Os fabricantes de válvulas de guilhotina de aço inoxidável projetam a válvula de modo que a guilhotina seja perpendicular ao fluxo do fluido. Este projeto ajuda a reduzir a perda de pressão. As válvula guilhotina em aço inoxidável são bidirecionais, o que as torna instaladas em quase qualquer direção.

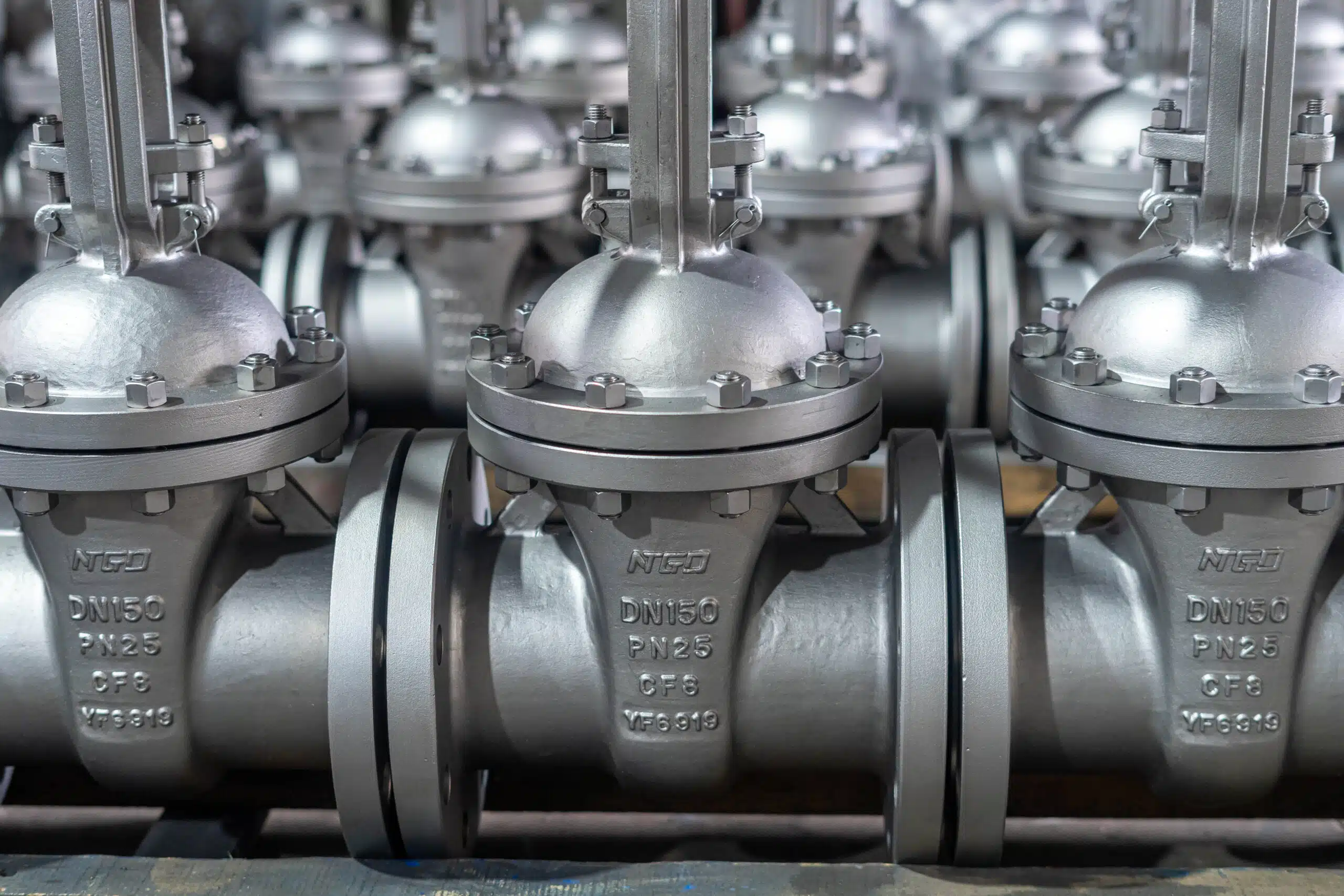

Figura: Válvula de gaveta em aço inoxidável.

Componentes de uma válvula de porta de aço inoxidável

Volante/atuador

O volante manual é um componente usado em válvulas de gaveta manuais de aço inoxidável para que o operador da válvula possa aplicar torque para abrir/fechar a válvula. Se a válvula de gaveta de aço inoxidável não for manual, então ela é operada por um atuador. Um atuador é um dispositivo usado em válvulas de guilhotina de aço inoxidável para fornecer torque para abrir/fechar a válvula. Quando o volante manual/atuador gira, ele ajuda a girar a haste que está conectada à comporta. Assim, o volante manual trabalha com uma haste para abrir/fechar a válvula de comporta de aço inoxidável.

Corpo da válvula

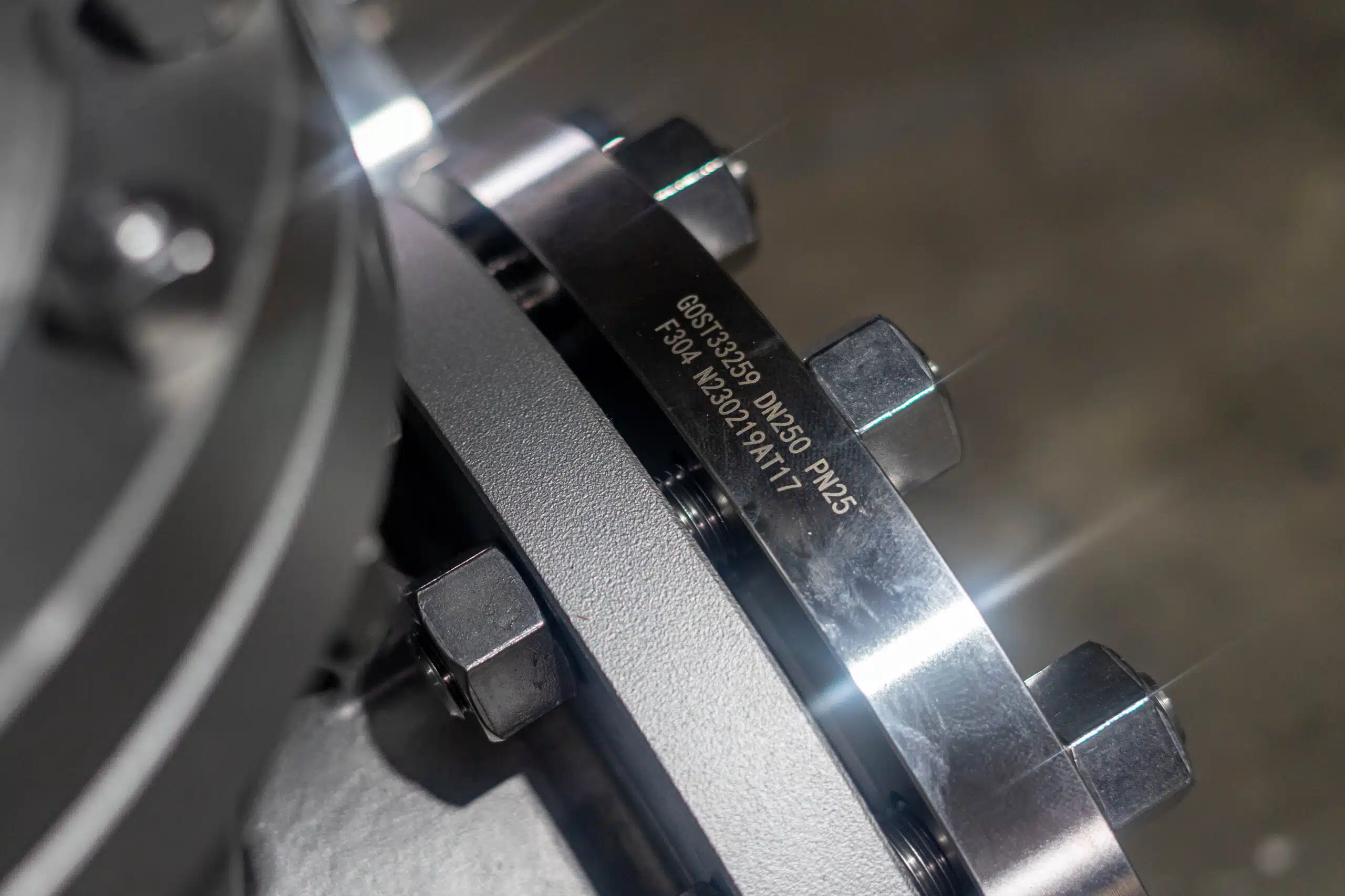

O corpo da válvula em uma válvula de comporta de aço inoxidável é o componente principal utilizado para abrigar partes internas da válvula. Este componente de uma válvula de porta de aço inoxidável é feito de material de aço inoxidável. O aço inoxidável é conhecido por ser forte e resistente e, portanto, ajuda a proteger a válvula contra danos em tempos de muito alta pressão e alta temperatura, uma vez que estas válvulas são usadas principalmente em aplicações de alta pressão e alta temperatura.

Boina

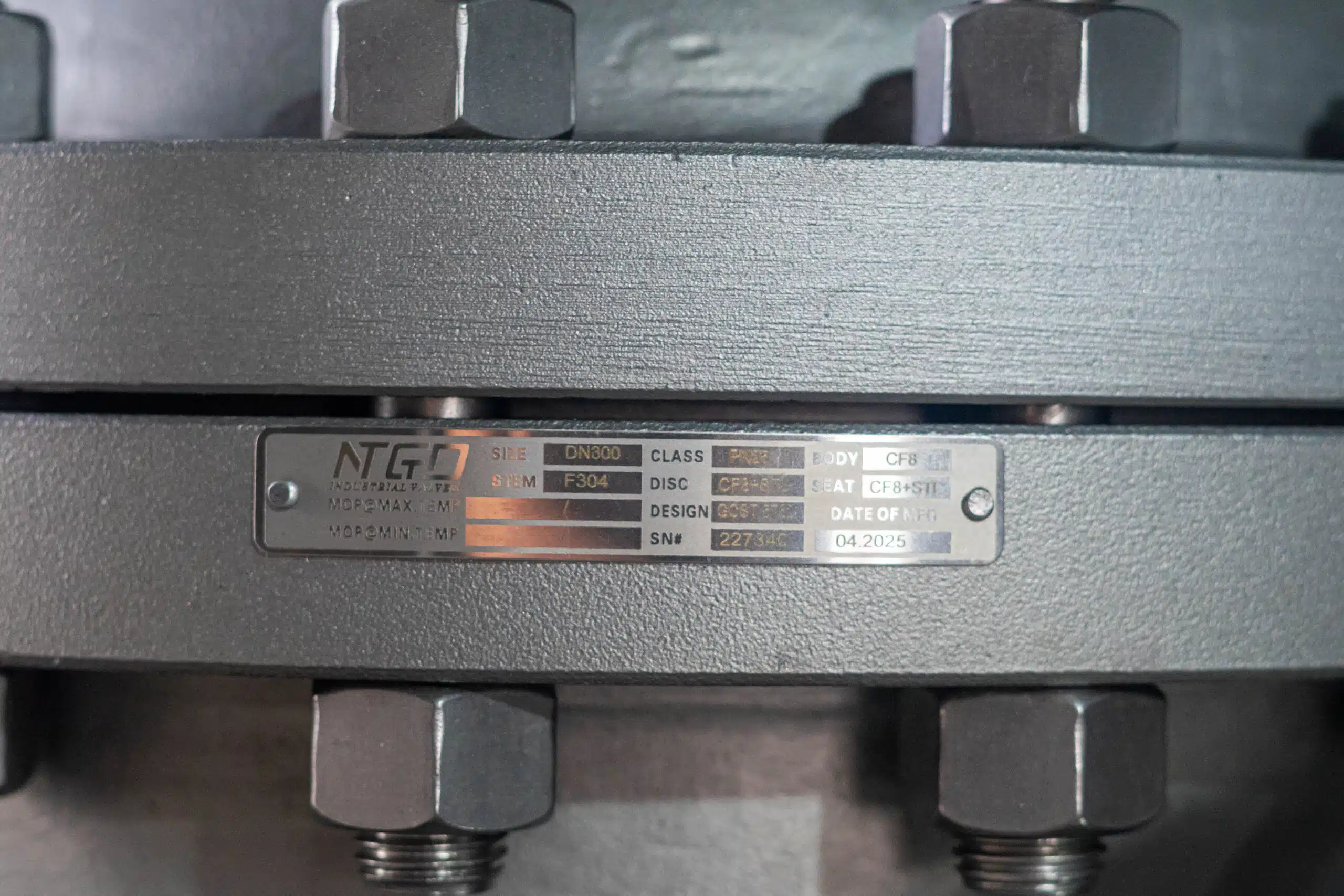

Este é um componente usado para cobrir a parte superior da válvula de gaveta de aço inoxidável. O castelo é colocado na parte superior do corpo da válvula e os dois são conectados usando parafusos ou parafusos. Os parafusos e pinos ajudam a melhorar uma vedação estanque sem vazamento de fluido. Entre o parafuso e a conexão aparafusada, a conexão aparafusada é usada principalmente porque pode fornecer uma vedação mais estanque a uma pressão muito alta. Outro método de conectar o castelo e o corpo da válvula é por solda. O castelo soldado é soberbo, pois proporciona uma vedação sem vazamento. O castelo também é feito de material de aço inoxidável, como o corpo da válvula, o que aumenta a resistência da válvula.

Haste

Este é o componente de uma válvula de porta de aço inoxidável que é conectada à roda manual e à porta/disco. A haste é destinada a transmitir o torque do volante manual através de suas roscas até a porta. Este torque é então convertido em força linear que é usada para levantar ou baixar a porta para abrir ou fechar o fluxo de fluido. A haste precisa ser forte para aumentar sua capacidade de transmitir torque para a porta. Como tal, a haste em uma válvula da porta de aço inoxidável é feita de aço inoxidável para aumentar sua resistência.

Portão

Uma porta em uma válvula de porta de aço inoxidável é um componente interno que é encarregado de bloquear ou abrir o fluxo de fluido. A comporta utilizada nas válvulas de gaveta de aço inoxidável pode ser em forma de cunha ou de paralelo.

Sede

O assento é um componente interior de uma válvula de porta de aço inoxidável. As válvulas de porta de aço inoxidável são projetadas com dois assentos para garantir uma vedação estanque com a porta. Os assentos usados nas válvulas de porta de aço inoxidável são integrados ao corpo ou estão em termos de um anel do assento. Para anéis de assento em válvulas de guilhotina de aço inoxidável, eles são pressionados ou rosqueados na posição e soldados ao corpo. Os assentos integrados são válvulas feitas do mesmo material (aço inoxidável) que o corpo. Roscadas ou prensadas nos assentos permitem variações como o assento pode ser feito de diferentes materiais como PTFE ao invés de aço inoxidável.

Banco de trás

O assento traseiro em uma válvula de porta de aço inoxidável é montado no castelo. O assento traseiro ajuda quando a válvula é aberta completamente, de modo que a haste da válvula possa “assentar-se contra o castelo” para ajudar a fechar a pressão do fluido na caixa de empanque. Isto ajuda a suportar a vedação principal em uma válvula de comporta de aço inoxidável que muitas vezes é uma caixa de empanque.

Trim

Trim é um nome dado aos componentes internos de uma válvula de gaveta de aço inoxidável. Os componentes sob guarnição incluem juntas, assento, superfície do assento, porta, superfícies da porta, vedações, caixa de empanque e bucha.

Figura: Componentes da válvula de porta de aço inoxidável.

Como funciona uma válvula de gaveta de aço inoxidável?

As válvulas de gaveta de aço inoxidável funcionam girando um volante manual para abrir ou fechar completamente. Quando o volante manual é girado, ele faz girar a haste. A haste é conectada à comporta/disco. Quando a haste gira através de suas roscas, ela ajuda a levantar ou baixar a porta/disco. Quando esta porta sobe, ela abre a válvula permitindo o fluxo do fluido. Quando a porta é abaixada, ela fecha o fluxo do fluido. A abertura da válvula da porta de aço inoxidável ocorre quando o volante manual é girado no sentido anti-horário, enquanto o fechamento ocorre quando o volante manual é girado no sentido horário.

Figura: Funcionamento de uma válvula de gaveta de aço inoxidável.

Tipos de válvulas de gaveta de aço inoxidável

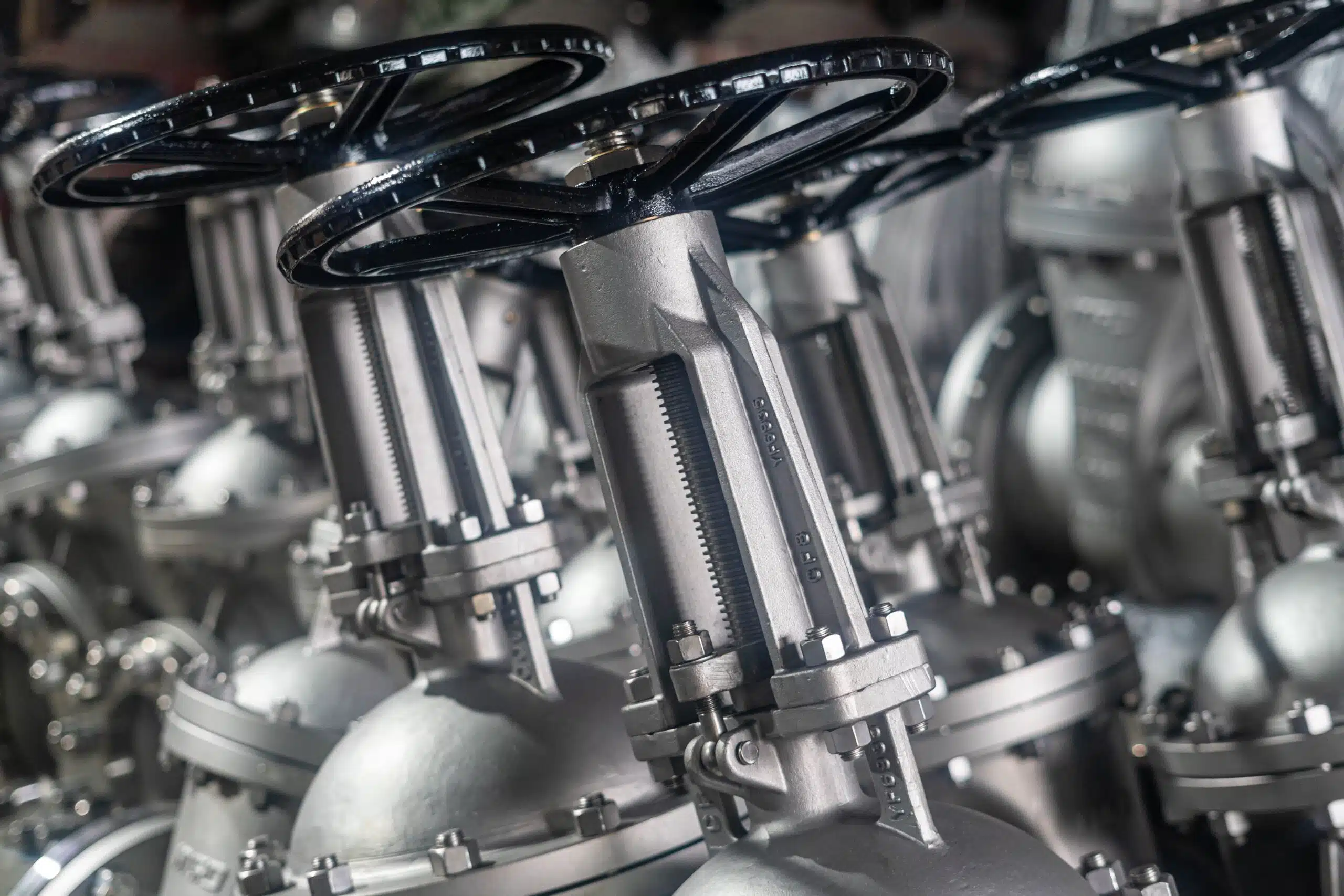

Válvula de gaveta em aço inoxidável com haste ascendente

Trata-se de uma válvula de gaveta de aço inoxidável na qual a haste pode se mover para cima quando a válvula está abrindo. Usando este tipo de válvula de aço inoxidável, o operador da válvula pode monitorar o fechamento da válvula e assim saber facilmente quando a válvula está totalmente fechada/aberta. Isto porque quando a válvula de comporta de aço inoxidável é totalmente aberta, a haste será exposta acima do volante manual.

Válvula de gaveta de aço inoxidável com haste não ascendente

Trata-se de uma válvula de gaveta de aço inoxidável que possui uma haste cega. A haste neste tipo de válvula de comporta gira para fechar e abrir a válvula, mas não se move para baixo ou para cima conforme gira. Quando a haste em uma válvula de comporta de aço inoxidável gira, ela se move para dentro ou para fora da válvula. Como tal, a comporta se move proporcionalmente para fechar ou abrir a válvula. Este tipo de válvula de guilhotina de aço inoxidável é usado em diversas aplicações, como abastecimento de água, HVAC, gás, vapor e outras aplicações utilitárias. As válvulas de guilhotina sem haste ascendente de aço inoxidável operam em pequenos espaços em relação às válvulas de haste ascendente.

Válvula de gaveta de faca de aço inoxidável

Este é um projeto de válvula de gaveta de aço inoxidável que reduz o contato entre vários componentes da válvula. Como tal, esta válvula de guilhotina de aço inoxidável ajuda a reduzir o desgaste de suas peças em contato. As válvulas de guilhotina de aço inoxidável são usadas para serviços de fechamento/abertura em aplicações com altos níveis de sólidos em suspensão. Estas válvulas são adequadas para o manuseio de fluidos corrosivos, polpas abrasivas, viscosos e abrasivos. A válvula de guilhotina de aço inoxidável é fácil de operar e tem baixo peso.

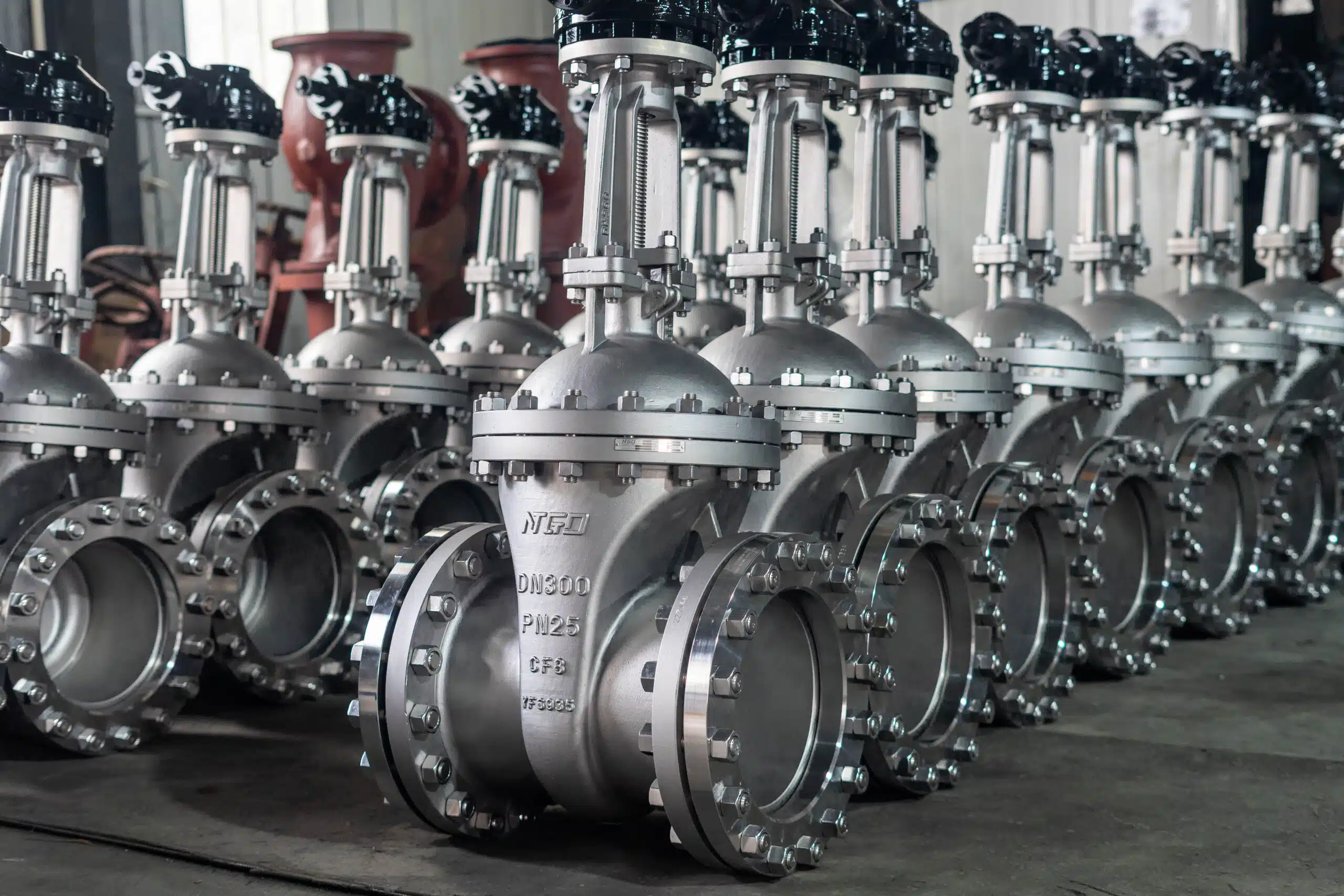

Figura: Válvula de gaveta em aço inoxidável.

Válvula de cunha flexível de aço inox

Esta é uma válvula de porta de aço inoxidável com uma porta sólida e um corte ao redor do perímetro. O corte é de diferentes tamanhos, formas e profundidades. Quando o corte é estreito e raso, oferece alta resistência, mas baixa flexibilidade. Quando o corte é largo e profundo, reduz a resistência, mas aumenta a flexibilidade. O projeto da válvula de cunha flexível de aço inoxidável tem melhor alinhamento do assento e melhor estanqueidade ao vazamento. Estas válvulas são usadas em diferentes aplicações, tais como sistemas de vapor. As válvulas de cunha flexível de aço inoxidável permitem que a porta se dobre quando o assento é comprimido durante a expansão térmica na aplicação de vapor. Isto ajuda a evitar a cegueira térmica.

Figura: Válvula de cunha flexível de aço inox.

Válvula de cunha de aço inox

Trata-se de uma válvula de gaveta de aço inoxidável que utiliza uma gaveta/disco em forma de cunha. Quando uma válvula de cunha de aço inoxidável fecha, ela o faz empurrando a porta para um cone usinado no corpo da válvula. A vedação torna-se melhor ao combinar a forma de cunha da porta do corpo com um anel de sede. Quando uma válvula de cunha de aço inoxidável abre completamente, o assento traseiro entra em um casquilho do castelo. Para válvulas acionadas, a haste não se mantém totalmente no assento traseiro para evitar danos.

Válvula de gaveta de placa de aço inoxidável

Esta é uma válvula de gaveta de aço inoxidável que é unitária com um furo de tamanho de furo. Quando uma válvula de porta de laje de aço inoxidável é aberta, os furos coincidem com dois anéis da sede. Tal orientação em uma válvula de gaveta de aço inoxidável ajuda a produzir um fluxo de mídia uniforme com o mínimo de turbulência, o que ajuda a reduzir a perda de pressão do sistema. Válvulas de gaveta de laje de aço inoxidável precisam de seus assentos limpos. No entanto, a cavidade da porta pode, às vezes, estar entupida com detritos. Como tal, as válvulas de gaveta de laje de aço inoxidável são projetadas com um obturador usado para expulsar os detritos durante a manutenção. As válvulas de gaveta de laje de aço inoxidável são adequadas para o transporte de óleo cru e líquidos de gás natural.

Válvula de gaveta paralela em aço inoxidável

Trata-se de uma válvula de gaveta de aço inoxidável que não requer uma ação de cunha para um assento adequado. A válvula de gaveta paralela de aço inoxidável fecha usando dois portões individuais conectados através de um suporte de disco. As molas em paralelo se movem para baixo para fechar a válvula. Quando a porta fecha, o obturador da haste impede movimento adicional. Quando a válvula está aberta, a porta se move para cima, e a haste fica para trás. A válvula de gaveta paralela em aço inoxidável fecha e abre totalmente com movimento limitado.

Aplicações das válvulas de gaveta de aço inoxidável

• As válvulas de gaveta de aço inoxidável são utilizadas em plantas químicas.
• As válvulas de gaveta de aço inoxidável são utilizadas no transporte de petróleo bruto e líquidos de gás natural.
• Estas válvulas são utilizadas nas indústrias de tubulações.
• As válvulas de gaveta de aço inoxidável são usadas em aplicações de polpas abrasivas.
• Eles são utilizados em aplicações líquidas, gasosas e de vapor.
• As válvulas de gaveta de aço inoxidável são utilizadas no controle de aplicações de hidrocarbonetos, água de alimentação, ar e gás combustível.
• As válvulas de gaveta de aço inoxidável são usadas em aplicações de alta pressão e alta temperatura.
• As válvulas de gaveta de aço inoxidável são usadas em aplicações de processamento de alimentos e bebidas.
• Estas válvulas são utilizadas nos sistemas de aquecimento, ventilação e ar condicionado (HVAC) dos edifícios.

Vantagens das válvulas de gaveta de aço inoxidável

• As válvulas de gaveta de aço inoxidável têm baixa resistência a fluidos de pequena dimensão.
• É necessária uma pequena força para abrir e fechar a válvula.
• As válvulas de gaveta em aço inoxidável são bidirecionais.
• As válvulas de gaveta de aço inoxidável são muito resistentes para aplicações de alta temperatura e alta pressão.
• As válvulas de gaveta em aço inoxidável podem ser manuais ou operadas por um atuador.
• As válvulas de gaveta de aço inoxidável obtêm menos erosão nas superfícies de vedação pelo fluido que flui quando elas estão totalmente abertas em relação às válvulas de bloqueio.
• As válvulas de gaveta de aço inoxidável têm um projeto de corpo relativamente simples para facilidade de reparo, limpeza e manutenção.
• As válvulas de gaveta de aço inoxidável são de diferentes variedades, o que as faz servir em muitas aplicações.

Desvantagens das válvulas de gaveta de aço inoxidável

• Válvulas de gaveta de aço inoxidável abrem e fecham lentamente.
• As válvulas de gaveta de aço inoxidável precisam de uma grande área para operação, manutenção e instalação. Isto porque a altura total e as dimensões da válvula de guilhotina de aço inoxidável são grandes.
• As válvulas de gaveta de aço inoxidável tendem a fazer muitas vibrações e ruídos enquanto em uso.
• As válvulas de gaveta de aço inoxidável utilizam duas superfícies de vedação, o que dificulta o processamento, a moagem e a manutenção.

Resolução de problemas de válvulas de gaveta de aço inoxidável

Vazamento de válvula de gaveta em aço inoxidável

• Vazamento após a embalagem após a instalação. Isto pode ser devido ao fato de a válvula de gaveta de aço inoxidável ter sido submetida a altas temperaturas durante o embarque. Também pode ser devido ao desgaste normal da embalagem. Aperte a embalagem ou substitua-a conforme necessário.
• A válvula de porta de aço inoxidável está vazando além de sua sede. A porta ou o assento está danificado. Substitua a porta ou a sede conforme necessário.
• Vazamento além do assento. Desgaste do assento ou desgaste do O-ring de vedação. Substituir a sede ou o anel de vedação O-ring conforme necessário.
•  Vazamento no assento. Materiais estranhos presos no portão. Remover os materiais lavando a sujeira através da válvula.
• Vazamento através de conexões parafusadas. Verifique as conexões do corpo solto ao castelo. Aperte as conexões (parafusos, porcas, parafusos) conforme necessário.

O excesso de força necessário para abrir/fechar a válvula da porta de aço inoxidável

• A válvula precisa de lubrificação. Verifique a lubrificação recomendada pelo fabricante da válvula de comporta de aço inoxidável.
• Desalinhamento entre o portão e o tronco. Soltar o garfo da válvula e o volante/atuador manual e verificar o alinhamento da haste e da porta. Corrigir qualquer desalinhamento e depois apertar novamente.
• O empacotamento da válvula de comporta em aço inoxidável é muito apertado. Solte o empacotamento. Siga as instruções do fabricante da válvula de porta de aço inoxidável no que diz respeito ao aperto da gaxeta.

Sumário

Uma válvula de guilhotina de aço inoxidável é uma válvula de guilhotina que tem a maioria de seus componentes feitos de aço inoxidável. O aço inox é um material metálico conhecido por sua alta resistência e tenacidade. Como tal, as válvulas de gaveta feitas com aço inoxidável são de alta resistência e mais duráveis. As válvulas de guilhotina de aço inoxidável utilizam uma porta que tem a função de bloquear ou abrir o fluxo do fluido. Estas válvulas funcionam usando um volante/atuador manual que transmite torque para a comporta através de um componente conhecido como haste. Quando o atuador/volante é girado no sentido anti-horário, ele eleva a porta e assim abre o fluxo de fluido. Quando a válvula da porta de aço inoxidável é girada no sentido horário, ela abaixa a porta e assim bloqueia o fluxo de fluido. Os fabricantes de válvulas de guilhotina de aço inoxidável projetam as válvulas de forma que a guilhotina e o fluxo de fluido sejam perpendiculares entre si em uma trajetória de fluxo reto. Isto ajuda a reduzir a queda de pressão na válvula, já que o fluxo do fluido em linha reta tem uma queda de baixa pressão.

As válvulas de gaveta de aço inoxidável são utilizadas em diferentes indústrias, tais como indústrias químicas, petróleo, abastecimento de água, processamento de alimentos e bebidas, sistemas HVAC, entre outras. As válvulas de guilhotina de aço inoxidável são preferidas principalmente devido às suas características e vantagens soberbas que são muito fortes, desenho simples, capacidade bidirecional, adequadas para diferentes atuadores, pequena queda de pressão, baixa resistência a fluidos e capacidade de trabalhar com alta t emperatura e alta pressão.
