Estrutura de válvula globo de alta pressão

O que é uma válvula globo de alta pressão?

Uma válvula globo de alta pressão é uma válvula que foi especialmente projetada para uso em aplicações de alta pressão. A construção da válvula emprega materiais de alta resistência e métodos de fabricação confiáveis como forjamento e fundição. Os fabricantes de válvulas globo de alta pressão fazem estas válvulas utilizando materiais como ferro dúctil, aço carbono e aço inoxidável. Estes materiais têm boas propriedades térmicas e mecânicas, tornando a válvula adequada para aplicações de alta pressão e alta temperatura. A válvula opera utilizando um componente conhecido como disco que fecha e abre o fluxo do fluido conforme necessário. Estas válvulas são ideais para aplicações de fechamento e estrangulamento. O projeto mecânico destas válvulas as torna propensas a altas quedas de pressão. A operação da válvula é feita utilizando um volante manual ou atuadores. Como tal, a válvula pode operar manualmente, ser automatizada ou semi-automatizada, dependendo das preferências do usuário e dos requisitos industriais.

Figura: Válvula globo de alta pressão.

Componentes de uma válvula globo de alta pressão

Atuador

O atuador nestas válvulas é, em sua maioria, volante manual. Outras válvulas operam utilizando um atuador elétrico e pneumático. A escolha do atuador depende de vários fatores, entre eles as exigências da indústria, o conhecimento para reparo e os requisitos de torque. O trabalho do atuador/roda manual é fornecer o torque necessário para operar a válvula para permitir ou fechar o fluxo do fluido. O operador aplica um torque no volante manual para que as válvulas manuais operem.

Haste

A haste é um eixo que conecta o volante manual ou o atuador ao disco da válvula. Como em outras máquinas mecânicas, a haste/eixo transmite o torque do volante manual para o disco da válvula. Ela também ajuda a transformar o movimento de rotação do volante manual em movimento linear. A haste vem com roscas que melhoram o movimento linear a partir do movimento rotativo.

Disco de válvula

O disco da válvula é um componente que controla o fluxo de fluido através da válvula. Ele obtém o poder de controlar o fluxo de fluido do volante manual através da haste da válvula. A escolha do material do disco dita o tipo de fluido que a válvula pode controlar. Alguns líquidos são corrosivos e, portanto, o disco precisa ser feito de material resistente à corrosão, como o aço inoxidável.

Lugares

Há duas sedes nesta válvula. A sede é um componente que ajuda o disco a vedar o fluxo e vazamento do fluido quando a válvula é fechada. A válvula pode ter as sedes parafusadas no corpo da válvula ou integradas ao corpo da válvula. Outras válvulas têm sedes traseiras no castelo da válvula. As sedes traseiras ajudam a melhorar a vedação estanque entre a haste e o castelo para parar o acúmulo de pressão contra a vedação da válvula.

Corpo

O corpo é um componente externo que cobre as partes internas da válvula. Ele também contém as portas de entrada e saída da válvula. O corpo é normalmente espesso para garantir sua capacidade de suportar alta pressão de fluido e também proteger as partes internas contra danos por impacto. O corpo possui flanges com furos que permitem a conexão com o tubo usando parafusos e porcas.

Boina

O castelo é outro componente exterior montado na parte superior do corpo da válvula. O castelo ajuda a conter as partes internas superiores e a vedar o vazamento do fluido. Os fabricantes de válvulas globo de alta pressão conectam o corpo e o castelo usando parafusos ou vedações de pressão.

Embalagem de glândulas

A empanque é um componente que utiliza vedações entre a haste e o castelo para evitar vazamento de fluido. Ela também garante que nenhuma sujeira entre na válvula.

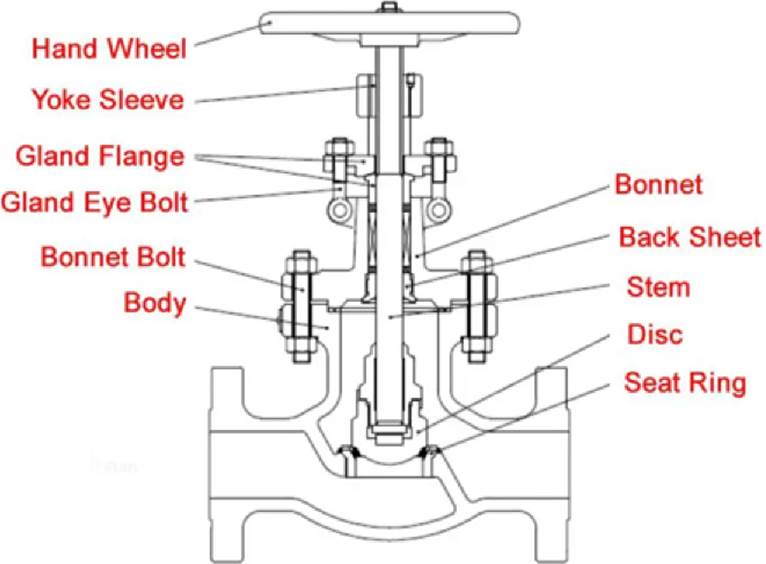

Figura: Componentes de uma válvula globo de alta pressão.
