Válvula de gaveta API 600

O que é a válvula de gaveta API 600?

A válvula de gaveta API 600 é um tipo ligado e desligado de válvula de gaveta utilizada. Esta válvula é utilizada para abrir e fechar o fluxo de fluido em uma tubulação. A válvula de gaveta API é uma válvula de fluxo bidirecional. Isto significa que o fluxo de fluido através da válvula pode ocorrer em qualquer direção. Os fabricantes de válvulas de guilhotina API projetam a válvula de tal forma que uma das extremidades possa atuar como a entrada permitindo a entrada do fluido em qualquer direção. Uma válvula de gaveta API 600 é caracterizada por um grande diâmetro (entre 2 e 80 polegadas), um corpo de aço fundido, espessura de parede pesada e uma superfície de vedação plana entre a gaveta e o assento. As válvulas de gaveta API 600 são usadas principalmente na indústria de petróleo e gás, especialmente em aplicações onde a queda de pressão mínima é desejada para uma operação suave. Este tipo de válvula não é utilizado para a regulagem da vazão. O termo “API 600” representa um padrão americano para o projeto de válvulas de gaveta destinadas a aplicações na indústria petrolífera. Esta norma especifica os critérios de projeto para válvulas de guilhotina em aço fundido (carbono e aço liga) e também dita a geometria e os tamanhos da válvula guilhotina em termos de espessura do corpo e do castelo, dimensões, junta, jugo e parafusos e conexões auxiliares.

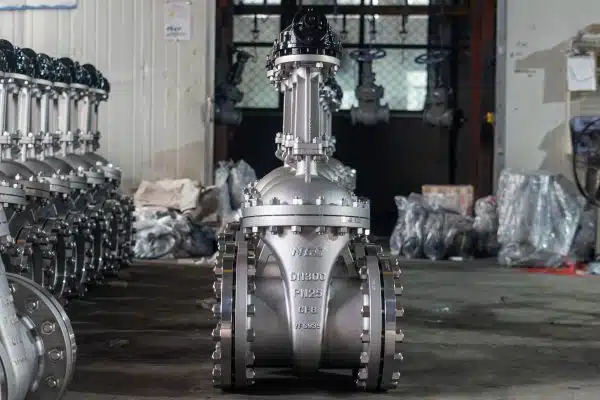

Figura 1: Válvula de gaveta API 600

Componentes da válvula de gaveta API 600

A API 600 é uma montagem de vários componentes que incluem o seguinte:

Figura: Diagrama mostrando as peças e a montagem de uma válvula de gaveta API 600 padrão

Corpo da válvula

Esta é a parte da válvula de gaveta API 600 que é usada para abrigar partes internas da válvula. O corpo da válvula também atua como a principal barreira de pressão de uma válvula de gaveta API 600. Para fazer o corpo suportar alta pressão e altas temperaturas, é feito de materiais metálicos fortes, como aço inoxidável e aço carbono.

Portão

A porta é parte de uma válvula de porta API 600 responsável pela vedação eficaz. Os fabricantes de válvulas de guilhotina API modificam a guilhotina para adequá-la a uma variedade de aplicações. Alguns dos tipos mais comuns de portões utilizados nas válvulas de gaveta API 600 incluem portões de correr, portões de cunha, portões de faca e portões paralelos.

Boina

O castelo é a parte de uma válvula de gaveta API 600 que abriga os componentes internos de uma válvula de gaveta. Ela contém os componentes móveis e é fixada ao corpo da válvula usando parafusos ou parafusos para criar uma vedação estanque.

Haste

Esta é a parte de uma válvula de gaveta API 600 que serve para levantar e baixar a porta. Esta função é alcançada girando a haste rosqueada manualmente ou por acionamento. Os fabricantes de válvulas de gaveta API 600 projetam a haste de modo que ela possa ser do tipo ascendente ou não ascendente, dependendo da extremidade roscada da haste.

Sede

A sede é o componente de uma válvula de porta API 600 que é usada para suportar a porta e evitar vazamento de fluido. O fabricante da válvula de porta API 600 fornece os assentos integrados dentro do corpo da válvula de porta ou como um projeto de anel de assento separado. Os anéis da sede que já estão ligados à válvula de gaveta devem ser construídos usando o mesmo material do corpo da válvula.

Variação de projeto da válvula de gaveta API 600

 O projeto da válvula de gaveta API 600 pode variar dependendo do castelo e das conexões das extremidades, tipo de cunha, haste ou operação da válvula. Por exemplo, o castelo pode ter tanto uma conexão aparafusada quanto uma conexão de vedação por pressão. A porta também fornece uma grande área para a variação do projeto da válvula de gaveta API 600, pois as portas podem ser projetadas em diferentes configurações, tais como uma porta de cunha sólida, uma porta de cunha flexível, uma porta de cunha de deslizamento paralelo e uma porta de borda dividida. Uma porta de cunha sólida é fabricada a partir de um pedaço de aço. O projeto de uma cunha flexível é tal que ela pode se ajustar às mudanças no ângulo entre assentos. Uma cunha bipartida possui uma construção de dois discos para ajudar no alinhamento da cunha nas sedes das válvulas. Como indicado anteriormente, a haste de uma válvula de gaveta API 600 pode ser projetada como do tipo ascendente ou não ascendente, enquanto a operação da válvula pode ser manual, com engrenagem ou acionamento pneumático/elétrico/ hidráulico.

Como funciona a válvula de gaveta API 600?

As válvulas de gaveta API 600 são operadas manualmente ou são automatizadas. As válvulas de gaveta API 600 funcionam inserindo uma gaveta ou disco na trajetória de fluxo do fluido através de uma haste rosqueada. A haste liga o volante manual e a válvula de gaveta. Quando o volante manual é girado no sentido anti-horário, o movimento vertical da haste faz com que a porta se abra. Ao contrário, a rotação do volante manual no sentido horário faz com que a porta se mova para baixo, e assim a válvula da porta API 600 se fecha. Os fabricantes de válvulas de guilhotina API 600 projetam estas válvulas para uso em aplicações ligadas e desligadas, mas não para estrangulamento. Quando a válvula está totalmente aberta, a válvula de guilhotina está livre de obstrução no caminho do fluxo e, portanto, experimenta uma queda muito leve na pressão do fluxo. O funcionamento da válvula de gaveta enquanto parcialmente aberta resulta em uma enorme perda de pressão. A válvula de gaveta deve ser usada estritamente com fluidos menos corrosivos e fluidos que não deixem sedimentos porque podem impedir o fechamento total da comporta. Além disso, a válvula de guilhotina API 600 não pode ser usada para regulagem de fluxo porque o fluxo de fluido através de uma guilhotina parcialmente fechada pode gerar muita vibração que pode fazer com que a válvula se mova de sua posição projetada. Além disso, as sedes da válvula e a comporta podem ser fortemente corroídas quando a válvula está parcialmente aberta.

Tipos de válvulas de gaveta API 600

Os fabricantes de válvulas de gaveta API 600 oferecem alguns tipos diferentes para escolher. Tais tipos incluem o seguinte.

Válvula de gaveta API 600 com porta faca

Este é um tipo especial de válvula de gaveta API 600 que é usada para fluidos altamente viscosos. A válvula é projetada para eliminar o efeito de golpe de ariete abrindo e fechando a uma velocidade muito baixa. A válvula de gaveta API 600 com porta faca pode ser construída a partir de uma gama de materiais, incluindo ferro dúctil e aço inoxidável. Este tipo de válvula de guilhotina API 600 está disponível em uma variedade de tamanhos que variam entre 2 polegadas e 24 polegadas e também tem várias variantes, incluindo o assento macio, a sede metálica e os tipos desossados. Uma das principais limitações de uma válvula de gaveta API 600 com porta faca é que ela tem uma classificação de baixa pressão.

Figura: Válvulas de porta de faca API 600 com porta de faca.

Válvula de gaveta API 600 de haste ascendente e não ascendente

Em uma válvula com haste ascendente do tipo API 600, a haste sobe acima do volante manual quando a válvula é aberta. Por outro lado, o tipo de haste não ascendente consiste de uma haste que não sobe acima do volante manual quando a válvula é aberta. A válvula de haste ascendente API 600 torna fácil para o operador da válvula saber quando ela está sendo aberta ou fechada, verificando a subida ou descida da haste. Os fabricantes de válvulas de gaveta API 600 não ascendentes produzem a válvula com indicadores de fechamento e abertura.

Figura: Válvulas de gaveta API 600 de haste ascendente e não ascendente.

Válvula de porta API com porta de expansão

Este é o tipo de válvula de porta API 600 projetada com uma porta de cunha e segmento. Ela é mais adequada para líquidos altamente abrasivos sob altas temperaturas e pressão. Em uma válvula de porta API 600 com porta de expansão, a vedação positiva é obtida através da expansão mecânica da porta e do segmento contra a vedação. A expansão da porta e do segmento ocorre quando a haste exerce um empurrão sobre eles. Em posições fechadas ou abertas, a expansão cria uma vedação hermética contra o fluxo ascendente e o lado descendente. Este projeto exclusivo ajuda a evitar o desgaste dos assentos e do portão.

Figura 5: Válvula de porta API 600 com porta de expansão.

Aplicações da válvula de gaveta API 600

As válvulas de gaveta API 600 são usadas em uma grande variedade de aplicações que incluem o seguinte:

• As válvulas de gaveta API 600 são utilizadas no transporte de petróleo.
• Eles são utilizados nas indústrias de refinaria de petróleo e gás.
• Estas válvulas são utilizadas em aplicações petroquímicas.
• As válvulas de gaveta API 600 são utilizadas nas indústrias químicas
• Eles são utilizados em aplicações metalúrgicas.
• Eles são utilizados em usinas de geração de energia a vapor.

Vantagens da válvula de gaveta API 600

• As válvulas de gaveta API 600 são fáceis de montar, reparar e manter.
• Eles resultam em uma modesta queda de pressão na tubulação.
• As válvulas de gaveta API 600 podem trabalhar eficazmente com fluidos viscosos.
• As válvulas de gaveta API são versáteis.
• Eles são duráveis.
• As válvulas de gaveta API 600 são à prova de fogo.
• Têm zero vazamento de fluido.
• As válvulas de gaveta API 600 toleram alta pressão e temperatura.

Desvantagens da válvula de gaveta API 600

• As válvulas de gaveta API 600 são entediantes para abrir e fechar
• Más características de estrangulamento
• Pronto para a erosão de válvulas e sede

Solução de problemas da válvula de gaveta API 600

A porca de operação não gira em nenhuma direção

• Interferência entre a caixa de válvulas e a chave de operação. Inspecionar a interferência travando a caixa de válvulas para ver se ela está próxima à porca de operação; reposicionar.
• Aperto desigual dos parafusos e porcas da caixa de empanque durante a montagem. Soltar e reapertar uniformemente os parafusos e as porcas da caixa de empanque.
• A corrosão pode ter ocorrido entre a caixa de empanque e o caule. Inspecionar; limpar ou substituir tanto a caixa de empanque quanto o caule, se necessário; aplicar a operação ou o enchimento com grão.
• Cunha de detritos sob o portão. Remover a tampa e limpar os detritos.

Ao fechar a válvula de gaveta API 600, você não obtém o número certo de voltas

• Acumulação de detritos na área de assentos. Crie um fluxo através da válvula e exercite a válvula para se livrar de detritos.

A porca de operação não pára de girar mesmo após o número certo de voltas

• A porca de operação pode ter sido submetida a um torque excessivo. Inspecione a haste e a porca de degrau; Substitua a porca, se necessário.
• A válvula tem uma engrenagem chanfrada ou azeda para ajudar durante a operação. Inspecione para descobrir se a válvula de gaveta API 600 foi instalada com uma engrenagem.

Vazamento entre o corpo e o flange da tampa do compartimento do motor

• Anel O-ring ou gaxeta danificada ou apertada. Remover a tampa e substituir a gaxeta.
• Corpo rachado/ quebrado ou flange do capô. Inspecionar e substituir o corpo ou capô, conforme necessário.
• Soltar os parafusos e porcas do capô. Apertar os parafusos e as porcas da tampa do motor.

Vazamento de fluido da área da caixa de empanque

• A embalagem da caixa de empacotamento e o anel em O da haste estão desgastados. Substitua a embalagem ou a caixa de empacotamento ou o anel em O conforme necessário.

Vazamento do assento

• Assentos danificados. Substituir os assentos.
• Os materiais estrangeiros estão presos sob o portão. Remova os materiais estranhos.

Sumário

Uma válvula de gaveta API 600 é uma válvula bidirecional on-off. As válvulas de gaveta API 600 são construídas segundo as normas do Instituto Americano de Petróleo (API 600), principalmente através do método de fundição utilizando material de aço. O método de fundição é preferido como garantia de vazamento zero de fluido. As válvulas de gaveta API 600 podem ser operadas manualmente ou usando atuadores hidráulicos, pneumáticos ou elétricos. Os fabricantes de válvulas de gaveta API 600 projetam estas válvulas com diâmetros extragrandes, espessura de parede pesada e uma superfície de vedação entre a gaveta e o assento. As válvulas de guilhotina API 600 são amplamente utilizadas nas indústrias de petróleo e gás porque são à prova de fogo e proporcionam uma queda mínima na pressão do fluxo de fluido. Estas válvulas também são usadas para a transferência de fluidos de alta pressão e alta temperatura nas indústrias de vapor pesado e nas indústrias petroquímicas e químicas. Os fabricantes de válvulas de gaveta API 600 dispõem de vários tipos diferentes ent no mercado, incluindo as válvulas de gaveta API 600 com gaveta com faca, válvulas de gaveta API 600 com haste ascendente e não ascendente, e as válvulas de gaveta API 600 com haste ascendente, entre outras. Uma válvula de guilhotina API 600 oferece inúmeras vantagens em suas aplicações, incluindo versatilidade, durabilidade, zero vazamento, alta resistência, à prova de fogo e baixa queda de pressão. Entretanto, as válvulas de guilhotina API 600 não são adequadas para aplicações de estrangulamento e operam lentamente.
