공압 버터플라이 밸브

공압 버터플라이 밸브란 무엇인가요?

공압 액추에이터를 사용하여 작동하는 버터플라이 밸브입니다. 공압 버터플라이 밸브는 압축 공기를 사용하여 밸브를 열고 닫습니다. 이 밸브는 쿼터 턴 밸브의 범주에 속합니다. 따라서 밸브 디스크는 유체 흐름을 시작하거나 중지하기 위해 1/4 회전 각도를 만듭니다. 공압 버터플라이 밸브 제조업체는 다양한 재료로 이 밸브를 설계하여 다양한 응용 분야에 사용하기에 적합합니다. 공압 버터 플라이 밸브 제조업체 는 밸브가 열려 있거나 닫혀 있을 때 디스크가 흐름 경로에 남아 있도록 밸브를 만듭니다. 이러한 메커니즘은 압력 강하를 유발하여 효율을 떨어뜨립니다. 그러나 이 밸브는 크기가 작고 컴팩트하며 디자인이 단순합니다. 이러한 설계 덕분에 공압 액추에이터가 장착된 버터플라이 밸브는 다른 밸브에 비해 저렴합니다. 또한 이러한 설계는 디스크가 거의 막히지 않기 때문에 슬러리 및 슬러지 응용 분야에서 이러한 밸브가 작동하는 데 도움이 됩니다.

그림: 공압 버터플라이 밸브.

공압 버터플라이 밸브의 구성 요소

본문

몸체는 공압기의 다른 모든 부품을 고정하는 부분입니다. 버터플라이 밸브. 몸체는 탄소강과 스테인리스강과 같은 매우 강한 금속 재질로 만들어져 강도가 높습니다. 그러나 전체가 플라스틱 재질로 만들어진 특수한 종류의 밸브도 있습니다. 본체에는 밸브를 파이프에 연결하는 데 사용되는 볼트를 고정하는 구멍이 있습니다.

공압 액추에이터

밸브를 열고 닫는 데 사용되는 토크를 제공하는 부품입니다. 액추에이터는 스템을 통해 밸브 디스크에 연결됩니다. 액추에이터가 스템을 돌리면 디스크가 동시에 회전하면서 유체 흐름을 허용하거나 차단합니다.

Stem

밸브 디스크와 액추에이터를 연결하는 공압식 버터플라이 밸브의 일부입니다. 스템은 액추에이터에서 디스크로 토크를 전달하여 밸브를 열거나 닫는 데 도움을 줍니다.

디스크

유체 흐름을 시작하고 중지하는 공압식 버터플라이 밸브의 구성 요소입니다.

좌석

이 부품은 밸브가 닫힐 때 유체 누출을 방지하는 데 도움이 됩니다. 시트는 밸브가 닫힐 때 디스크가 안착하는 표면을 제공하는 역할을 합니다.

개스킷

개스킷은 연결부 사이의 유체 누출을 방지하기 위해 파이프와 밸브 결합면 사이에 배치되는 부품입니다. 개스킷은 작동 온도와 유체의 종류에 따라 다른 재질로 만들어집니다.

그림: 공압 버터플라이 밸브의 구성 요소.

공압 액추에이터가 있는 버터플라이 밸브는 어떻게 작동하나요?

공압식 버터플라이 밸브는 1/4 바퀴를 돌려서 열거나 닫는 방식으로 작동합니다. 디스크를 비틀어 열고 닫는 토크 측면에서 동력을 생성하는 공압 액추에이터로 인해 개폐 기능이 향상됩니다. 공압 버터플라이 밸브를 시작하려면 액추에이터가 켜집니다. 구동된 액추에이터는 토크를 생성하여 스템을 통해 디스크에 전달합니다. 이렇게 하면 스템과 디스크가 모두 시계 반대 방향으로 회전합니다. 디스크가 회전하면 밸브가 열리고 유체가 밸브를 통해 흐르게 됩니다. 이 닫힌 상태에서 디스크는 유체 흐름과 평행한 방향이 됩니다. 밸브를 닫으려면 액추에이터가 스템과 디스크를 시계 방향으로 돌립니다. 이 회전은 디스크를 유체 흐름 방향과 수직이 되게 하여 유체가 밸브를 통과하려는 모든 시도를 차단합니다. 공압 버터플라이 밸브 제조업체는 이러한 밸브를 스로틀링 애플리케이션에 사용하도록 설계합니다.

그림: 공압 버터플라이 밸브의 작동.

공압 버터플라이 밸브의 종류

공압 액추에이터가 장착된 동심 버터플라이 밸브

제로 오프셋 공압 버터플라이 밸브라고도 하는 공압 버터플라이 밸브입니다. 가장 기본적인 디자인입니다. 밸브 스템은 파이프 보어의 중앙에 배치된 디스크의 중앙을 통과하도록 설계되었습니다. 시트는 본체의 직경 주변부에 배치됩니다. 공압 버터플라이 밸브 제조업체는 이러한 밸브를 만들기 위해 탄성 시트 또는 고무 시트를 사용합니다. 따라서 밸브는 유체 흐름이 닫힐 때 유체 흐름을 제로로 유지하는 데 매우 효율적입니다. 그러나 이 밸브는 작동 온도가 60°C 미만인 애플리케이션에서만 사용할 수 있습니다.^o 도의 고온은 밸브 시트를 손상시킬 수 있으므로 주의하세요. 동심 버터플라이 밸브 공압식 액추에이터는 시트가 밸브 본체 내부에 카트리지나 슬리브처럼 만들어져 있어 매체가 본체에 닿지 않고 밸브를 통과하는 장점이 있습니다.

그림: 공압 액추에이터가 있는 동심 버터플라이 밸브.

공압 액추에이터가 장착된 편심 버터플라이 밸브

스템이 밸브 디스크의 중심선에서 오프셋되어 있는 공압 버터플라이 밸브입니다. 스템이 디스크 중앙 뒤에 위치하도록 설계된 밸브를 싱글 오프셋 버터플라이 밸브라고 합니다. 공압 버터플라이 밸브 제조업체는 밸브가 완전히 닫히기 전에 씰과 디스크 사이의 접촉을 줄여 밸브의 수명을 향상시키는 데 도움이 되도록 이 밸브를 설계합니다.

이 밸브의 다른 버전으로는 더블 오프셋과 트리플 오프셋이 있습니다. A 더블 오프셋 공압 버터플라이 밸브 는 스템이 디스크 뒤에 있고 한쪽에 추가 오프셋이 있는 디자인입니다. 이중 편심으로 스템이 디스크를 회전시켜 밸브 시트에 약 1초 동안 마찰할 수 있습니다.^o 3^o 학위. A 트리플 오프셋 공압 버터플라이 밸브 는 중요한 애플리케이션에 사용하기 위한 것입니다. 공압 버터플라이 밸브 제조업체는 이 밸브를 더블 버전과 유사하게 설계하지만 이 밸브에는 오프셋이 하나 더 있습니다. 이 세 번째 오프셋은 디스크와 시트 접촉 축에 의해 만들어집니다. 공압 버터플라이 밸브 제조업체는 금속 시트가 있는 이 삼중 오프셋 밸브를 설계하여 누출 없이 단단히 차단하고 고온에서 사용하기에 적합하도록 밸브를 만듭니다. 이 밸브는 또한 매우 효율적이며 마모되기 쉽지 않습니다.

그림: 공압 액추에이터가 장착된 편심 버터플라이 밸브.

공압 액추에이터가 장착된 웨이퍼 버터플라이 밸브

공압 버터플라이 밸브 중 가장 경제적인 밸브입니다. 두 개의 파이프 플랜지 사이에 배치되는 공압 버터플라이 밸브입니다. 밸브 연결에는 볼트가 사용됩니다. 사용되는 볼트는 밸브 본체를 가로지르기에 충분한 길이입니다. 또한 공압 버터플라이 밸브 제조업체는 본체를 짧은 길이로 설계하여 연결이 경제적이고 무게도 가볍습니다. 밸브와 파이프 사이의 연결은 개스킷 또는 O-링을 사용하여 단단하게 만듭니다. 이러한 씰은 밸브와 파이프의 결합 표면 사이에 배치됩니다.

그림: 웨이퍼 버터플라이 밸브 공압 액추에이터 포함

공압 액추에이터가 장착된 러그 버터플라이 밸브

몸체 주위에 나사산 러그가 있는 공압식 버터플라이 밸브입니다. 나사산 러그는 밸브와 파이프를 연결하는 데 사용되는 볼트를 고정하기 위한 것입니다. 밸브와 파이프를 고정하는 데 두 세트의 볼트가 사용됩니다. 이 유형의 밸브를 사용하면 파이프의 다른 쪽에 영향을 주지 않고 밸브를 쉽게 분리할 수 있습니다. 밸브와 파이프가 연결되면 웨이퍼형 밸브와 달리 밸브 본체가 파이프의 무게를 지탱합니다.

그림: 러그 버터플라이 밸브 공압식 액추에이터로.

이중 플랜지 공압 버터플라이 밸브

포트 양쪽 끝에 플랜지가 있는 공압 버터플라이 밸브입니다. 볼트를 사용하여 밸브를 파이프에 연결하는 데 도움이 됩니다. 공압 버터플라이 밸브 제조업체는 이러한 유형의 밸브를 이중 플랜지로 설계하여 보다 쉽고 정밀하게 설치할 수 있도록 합니다. 이 밸브는 몸체 길이를 넘어선 디스크 돌출부가 무시할 수 있을 정도로 작기 때문에 라이닝 파이프에 적용할 수 있다는 장점이 있습니다. 공압 버터플라이 밸브 제조업체는 볼트, 너트 및 플랜지가 제공하는 높은 강도로 인해 이 밸브를 고압 애플리케이션에 사용하도록 권장합니다. 이 밸브는 씰과 시트를 만드는 데 사용되는 재료에 따라 고온 및 저온에서도 사용할 수 있습니다.

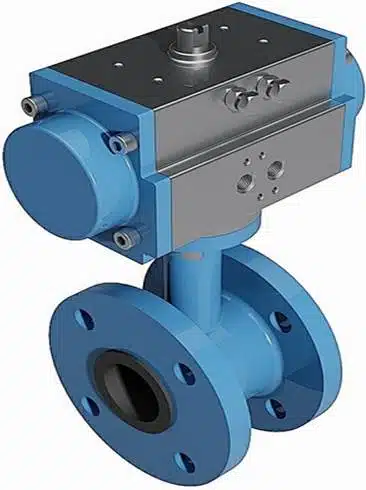

그림: 더블 플랜지 버터플라이 밸브 공압식 액추에이터로.

플라스틱 공압 버터플라이 밸브

이것은 플라스틱 재질로 만들어진 특수한 유형의 공압 버터플라이 밸브입니다. 공압 버터플라이 밸브 제조업체는 폴리염화비닐 및 프로필렌과 같이 강도가 높은 플라스틱 소재를 사용합니다. 이 유형의 밸브는 공압 액추에이터가 있는 다른 유형의 버터플라이 밸브에 비해 저렴합니다. 저렴한 비용은 플라스틱 재료의 가격이 저렴할 뿐만 아니라 금속 밸브 제작에 필요한 에너지에 비해 밸브를 형성하는 데 필요한 에너지가 적기 때문에 발생합니다. 플라스틱 공압 버터플라이 밸브는 금속 밸브에 비해 무게도 매우 가볍습니다. 이 밸브의 작동 원리는 공압 액추에이터가 있는 다른 버터플라이 밸브와 동일합니다. 플라스틱 공압 버터플라이 밸브는 금속 밸브에 비해 내식성이 뛰어납니다. 이 밸브의 유일한 문제점은 플라스틱 소재가 녹아서 전체 밸브가 파괴될 수 있기 때문에 고온에서 작동할 수 없다는 것입니다. 따라서 공압 버터플라이 밸브 제조업체는 이러한 밸브를 60°C 이하의 저온에서 사용할 것을 권장합니다. ^oC.

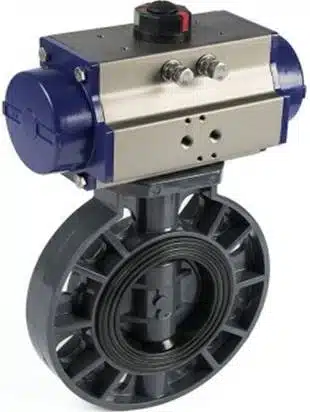

그림: 플라스틱 공압 버터플라이 밸브.

공압 버터플라이 밸브의 응용 분야

• 식음료 산업.
• 제약 제조 산업.
• 다양한 화학 제조업체에서 사용합니다.
• 이 밸브는 증기 애플리케이션에 사용됩니다.
• 공압 버터플라이 밸브는 소방 분야에 사용됩니다.
• 석유 및 가스 산업에서 사용됩니다.
• 이 밸브는 정수 및 처리 애플리케이션에 사용됩니다.
• 슬러리 및 슬러지 애플리케이션에 사용됩니다.
• 공압 액추에이터가 장착된 버터플라이 밸브는 제지 및 펄프 제조 산업에서 사용됩니다.

공압 버터플라이 밸브의 장점

• 이 밸브는 저토크 및 고토크 애플리케이션 모두에서 작동할 수 있습니다.
• 매우 빠르게 작동합니다.
• 다른 밸브에 비해 가격이 저렴합니다.
• 이 밸브는 크기가 작고 무게가 가볍습니다.
• 심플하고 컴팩트한 디자인으로 강도가 높습니다.
• 다른 밸브에 비해 설치 시 작은 면적을 차지합니다.
• 압력 손실이 적고 효율이 높습니다.
• 공압식 버터플라이 밸브 제조업체의 지침에 따라 사용하면 내구성이 뛰어납니다.

공압 버터플라이 밸브의 단점

• 이러한 밸브는 수동 유형에 비해 가격이 비쌉니다.
• 밸브 디스크의 닫힘과 열림은 유체 난류의 영향을 받아 효율성이 저하되는 경향이 있습니다.
• 이러한 밸브는 볼 밸브와 같은 다른 밸브에 비해 우수한 유체 밀폐 기능을 제공하지 못합니다.

공압 버터플라이 밸브 문제 해결

내부 유체 누출

• 밸브 시트가 손상되었거나 마모되었습니다. 밸브 시트를 교체합니다.
• 밸브 디스크가 손상되었습니다. 디스크를 교체합니다.
• O링이 손상되었거나 마모되었습니다. O링을 교체합니다.
• 밸브에 이물질이 있습니다. 밸브를 열고 이물질을 제거합니다.

외부 유체 누출

• 개스킷이 손상되었거나 마모되었습니다. 개스킷을 교체합니다.
• 마모된 O링. O링을 교체합니다.
• 연결이 느슨합니다. 공압 버터플라이 밸브 제조업체에서 권장하는 토크에 도달하도록 볼트를 조입니다.

밸브가 시작되지 않습니다.

• 액추에이터에 전원이 공급되지 않습니다. 전원 공급원의 전원 가용성을 확인하고 오작동이 있는 경우 수정하세요.
• 밸브 막힘. 밸브를 열고 막힘의 원인이 되는 물질을 제거하세요.

요약

공압 버터플라이 밸브는 공압 액추에이터를 사용하여 작동합니다. 액추에이터는 밸브 상단에 조립됩니다. 공압 액추에이터는 스템을 돌려 밸브를 열고 닫는 데 사용되는 토크를 제공합니다. 공압 액추에이터가 있는 버터플라이 밸브는 디스크를 1/4 바퀴 돌려서 열면 디스크가 회전하여 유체 흐름 통로가 막히지 않고 열립니다. 밸브를 닫으려면 액추에이터가 디스크를 반대 방향으로 1/4 바퀴 더 돌립니다. 이렇게 하면 디스크가 유체 흐름 방향과 수직이 되므로 유체가 밸브를 통과할 수 없습니다.
