Подъемный обратный клапан

Что такое обратный клапан Lift?

Подъемный обратный клапан – это тип обратного клапана, который используется для предотвращения обратного потока жидкости. Если жидкость пытается течь в обратном направлении, она блокируется. Подъемные обратные клапаны являются односторонними клапанами, то есть они пропускают жидкость только в одном направлении. Обратный клапан подъемного типа подходит для использования в системах высокого давления, где скорость потока высока. Производители подъемных обратных клапанов проектируют этот тип клапанов таким образом, чтобы диск или шар точно направлялся по скользящей посадке с плотным и длительным контактом с центрированным штифтом. Производители подъемных обратных клапанов проектируют эти клапаны с Т-образной, прямой или Y-образной схемой, подобно шаровым клапанам. Обратные клапаны подъемного типа устанавливаются в вертикальной или горизонтальной ориентации. Однако производители подъемных обратных клапанов рекомендуют устанавливать клапаны, работающие под действием силы тяжести, в вертикальном положении.

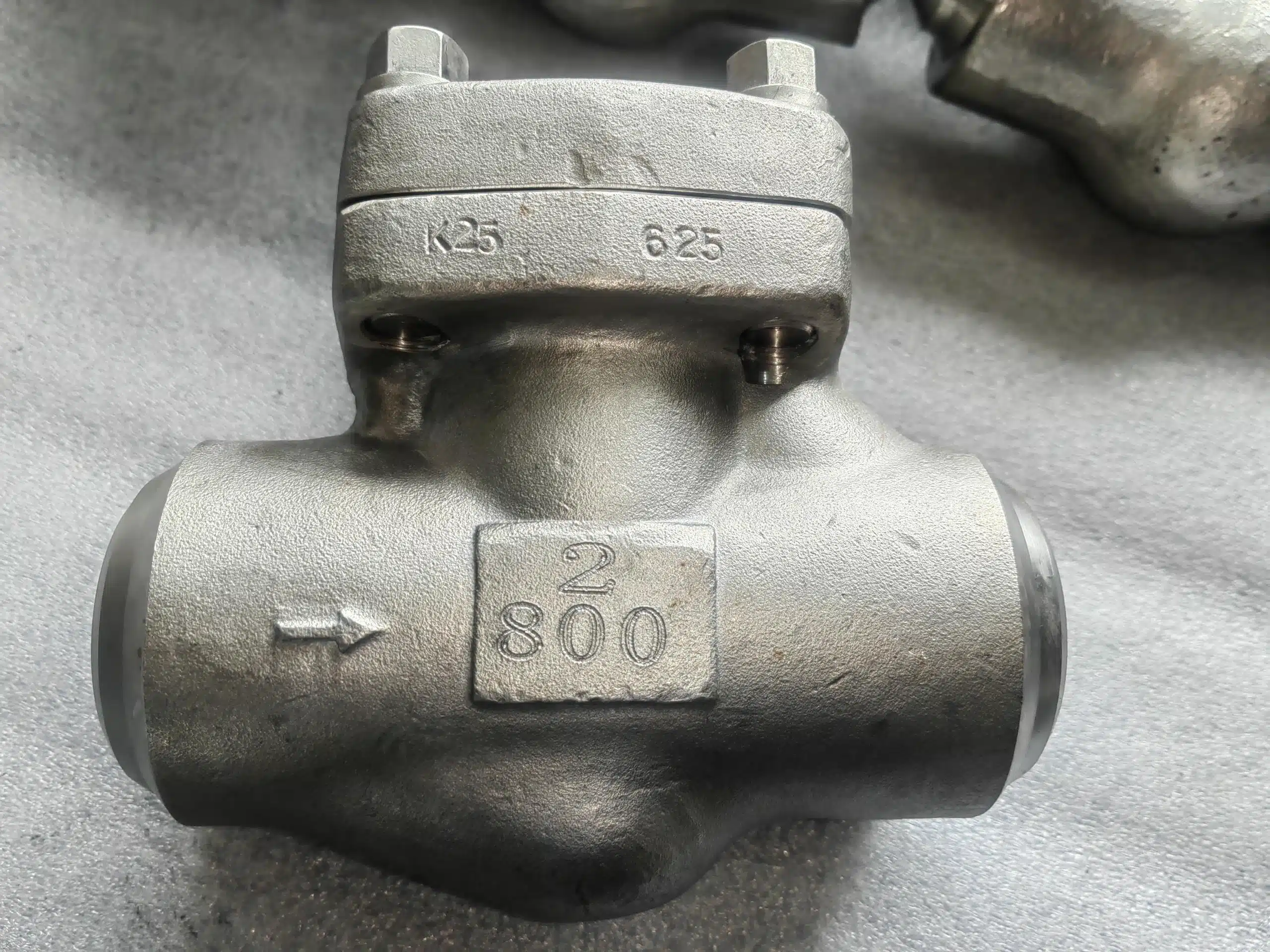

Рисунок: Подъемный обратный клапан.

Компоненты обратного клапана подъемного типа

Корпус клапана

Это компонент обратного клапана подъемного типа, в котором размещаются все внутренние детали. Производители подъемных обратных клапанов изготавливают корпус из прочных металлических материалов, таких как углеродистая сталь, нержавеющая сталь, ковкое железо, чугун и другие прочные материалы. Прочные материалы призваны обеспечить прочность клапана при высоком давлении и высокой температуре, а также устойчивость к ударным повреждениям.

Капот

Это компонент обратного клапана подъемного типа, который располагается поверх корпуса клапана. Колпак соединяется с корпусом с помощью болтов и гаек. Колпаки соединяются с корпусом для повышения прочности клапана. И колпак, и корпус изготавливаются из одного и того же металлического материала. В случае технической неисправности клапана подъемный обратный клапан открывается путем откручивания болтов и гаек верхней части.

Диск/мяч

Это компонент обратного клапана подъемного типа, который используется для закрытия и открытия потока жидкости. В некоторых подъемных обратных клапанах для закрытия/открытия потока жидкости используется диск, а в других – шар. Диск/шар открывается при высоком давлении на входе и закрывается при низком давлении на входе.

Сиденье

Это компонент подъемного обратного клапана, в который упирается диск/шарик при перекрытии потока жидкости. На седло также возлагается задача предотвращения утечки жидкости между корпусом и диском.

Весна

Некоторые производители подъемных обратных клапанов проектируют клапан с пружиной, которая помогает перекрыть поток жидкости для предотвращения обратного потока жидкости.

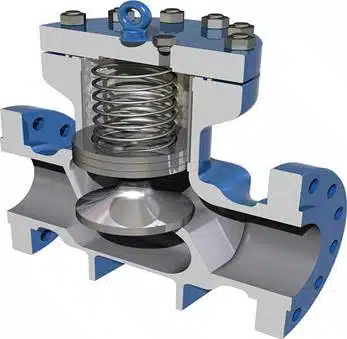

Рисунок: Компоненты подъемного обратного клапана.

Как работает обратный клапан подъема?

Подъемный обратный клапан работает по принципу разности давлений. Это означает, что для прохождения жидкости через клапан давление на входе должно быть выше, чем на выходе. Высокое давление на входе создает достаточную энергию давления, которая заставляет тарелку клапана открыться и пропустить жидкость. Когда давление на входе снижается, жидкость пытается течь в обратном направлении. Как только жидкость пытается изменить направление потока, это заставляет тарелку клапана закрыть клапан. Это помогает предотвратить обратный поток жидкости. Эти клапаны предотвращают загрязнение жидкости и повреждение трубопроводного оборудования, например, насосов.

Типы подъемных обратных клапанов

Обратный клапан с угловой схемой подъема

Это обратный клапан подъемного типа, в котором входное и выходное отверстия клапана ориентированы перпендикулярно друг другу. Данный тип подъемного обратного клапана помогает повернуть поток жидкости на угол 90^o градусов без использования дополнительного колена трубы. Одним из преимуществ использования этого клапана является то, что его можно использовать в качестве колена трубы.

Рисунок: Угловая схема обратного клапана чердака.

Подъемный обратный клапан с фланцевым концом

Это обратный клапан подъемного типа, который имеет фланцевые концы на обоих портах. Производители подъемных обратных клапанов разрабатывают этот тип клапанов для использования в системах с высоким давлением жидкости. Труба также должна иметь фланцевые концы. Фланцевые концы как трубы, так и обратного клапана имеют отверстия. Отверстия используются для крепления болтов и гаек, используемых для соединения подъемного обратного клапана с трубой. Такие обратные клапаны подъемного типа просты в установке, поскольку для их установки требуется затянуть болты с некоторым средним моментом. Поскольку в этом клапане используется несколько болтов и гаек, каждый болт не требует большого крутящего момента, так как сочетание крутящего момента от всех болтов обеспечивает очень плотное соединение без утечки жидкости. Однако из-за болтов, гаек и фланцевых концов подъемные обратные клапаны с фланцевым концом тяжелые по сравнению с другими подъемными обратными клапанами.

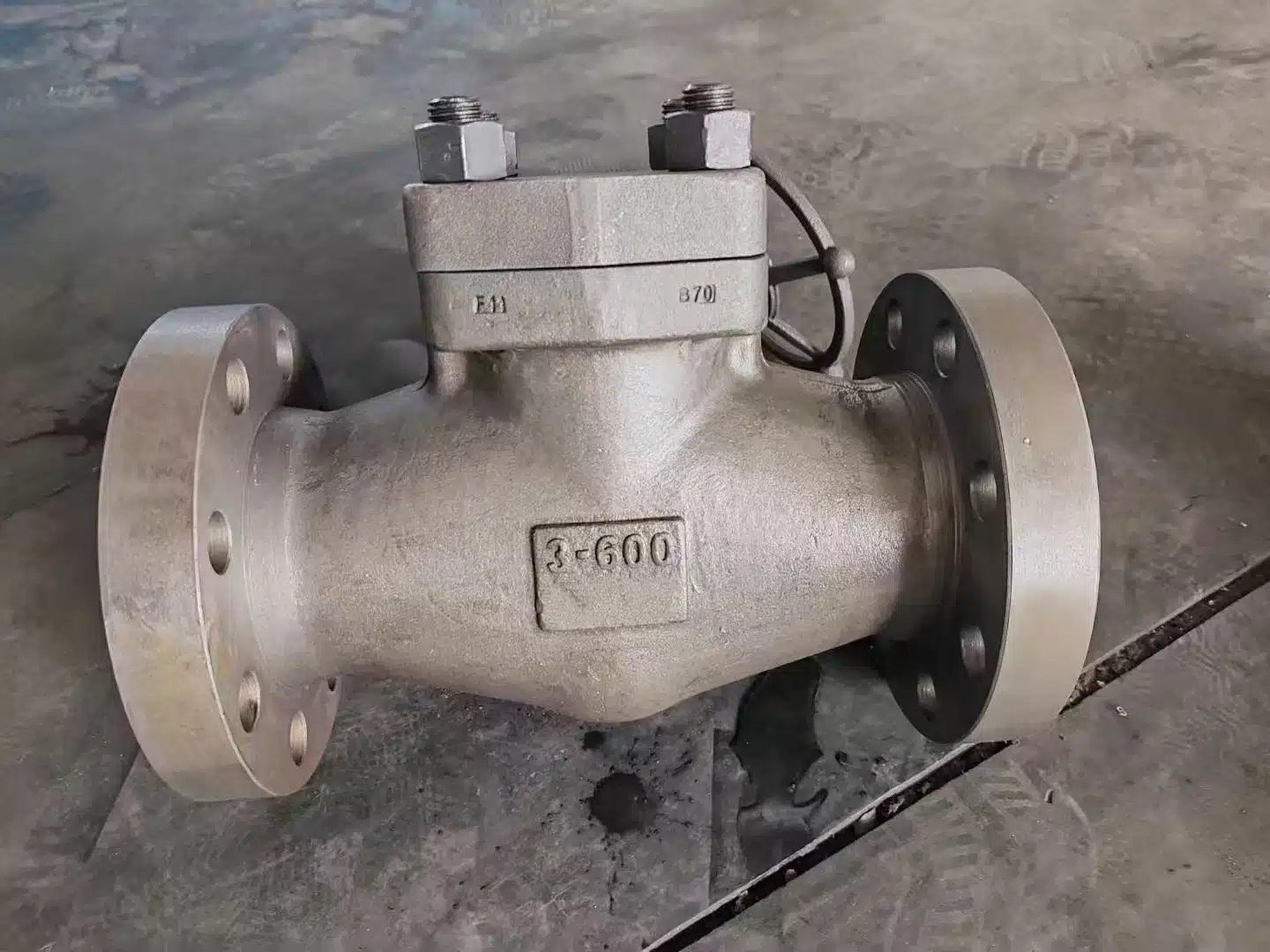

Рисунок: Фланцевый обратный клапан подъемного типа.

Резьбовой обратный клапан с торцевым подъемом

Это обратный клапан подъемного типа, который присоединяется к трубопроводу с помощью резьбы. Как порты клапана, так и концы труб должны иметь резьбу для соединения. Если подъемный обратный клапан имеет наружную резьбу, то труба проектируется с внутренней резьбой, и наоборот. Эти клапаны легко устанавливать, заменять и проводить техническое обслуживание. Обратные клапаны подъемного типа с резьбой идеально подходят для применения при низком давлении. Эти клапаны дешевле по сравнению с фланцевыми. Используемая резьба может быть конической или прямой. Прямая резьба сохраняет диаметр по всей длине. Они также нуждаются в кольцевом уплотнении или шайбе для обеспечения герметичности, исключающей утечку жидкости. Коническая резьба не требует кольцевого уплотнения, но для обеспечения отсутствия утечки жидкости при соединении используется герметик или трубная лента.

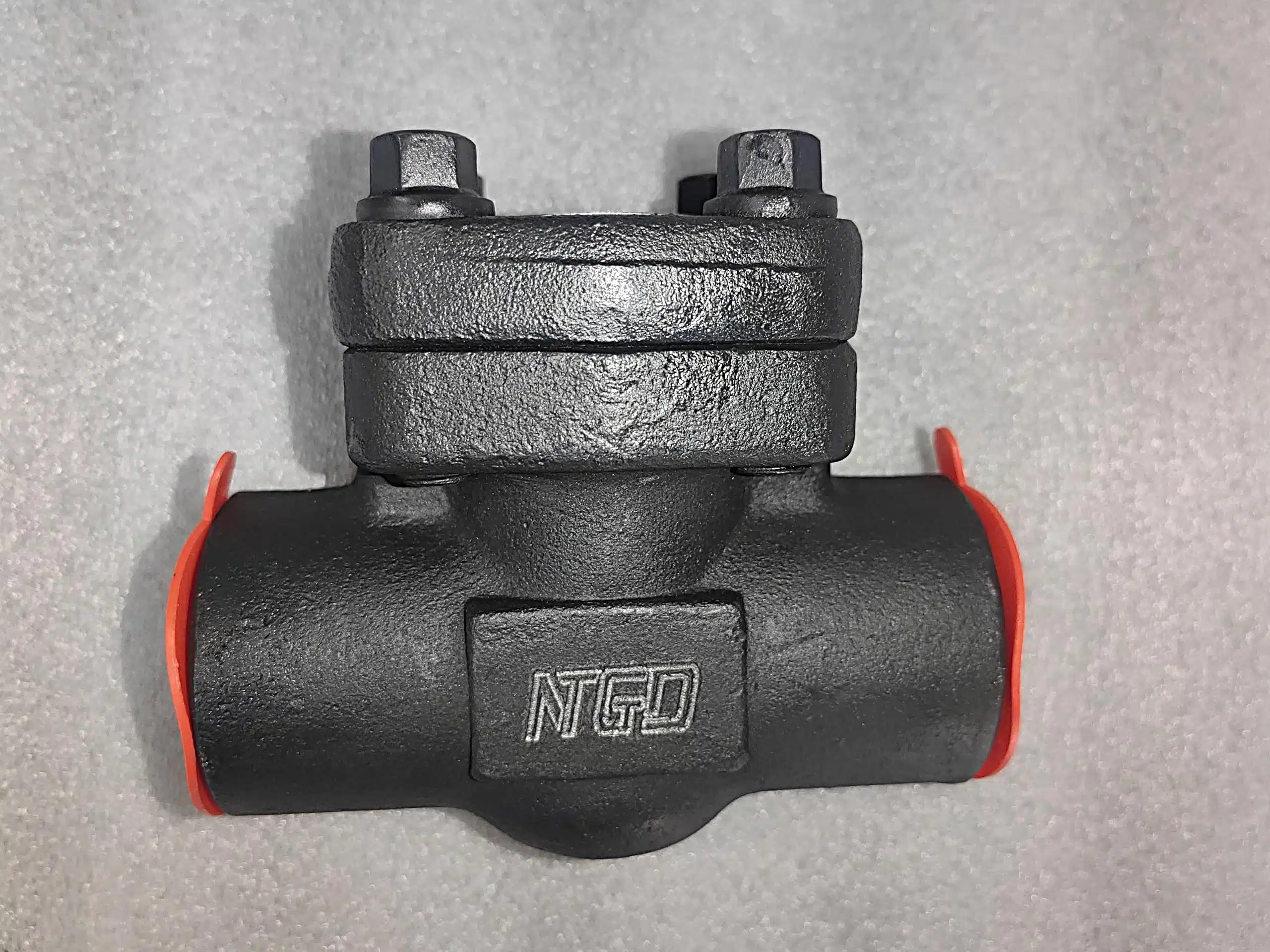

Рисунок: Обратный клапан подъемного типа с резьбовым концом.

Y-образный подъемный обратный клапан

Это подъемный обратный клапан, в котором диск и выходное отверстие ориентированы под углом около 45^o градусов. Этот тип клапана подходит для использования в системах высокого давления. Одним из преимуществ обратного клапана подъемного типа является то, что его можно открыть для проверки, не вынимая из трубопроводной системы. Данный тип клапана может быть установлен как в вертикальной, так и в горизонтальной ориентации, при условии, что он будет способен автоматически закрываться при попытке жидкости изменить направление потока.

Рисунок: Y-образный подъемный обратный клапан.

Обратный клапан с вертикальным подъемом

Это обратный клапан подъемного типа, предназначенный для работы с жидкостью, которая течет только в направлении вверх. Производители подъемных обратных клапанов проектируют этот клапан таким образом, чтобы шар или диск поднимался с седла клапана, когда жидкость проходит через клапан. Когда жидкость перестает течь через клапан, сила тяжести помогает шару или диску снова сесть на седло, что помогает предотвратить обратный поток. Обратный клапан типа “вертикальный подъем” рекомендуется устанавливать в верхнем положении.

Обратный клапан с горизонтальным подъемом

Это подъемный обратный клапан, который использует диск или шар для открытия или закрытия потока жидкости. Этот тип клапана использует силу тяжести для закрытия клапана, что предотвращает обратный поток жидкости. Производители подъемных обратных клапанов проектируют этот клапан с седлом, расположенным параллельно потоку жидкости. Такая конструкция приводит к тому, что обратный клапан имеет S-образный корпус. Такая конструкция подъемного обратного клапана должна быть установлена в горизонтальном положении, чтобы поток жидкости проходил ниже седла клапана. Жидкость, поступающая в клапан, поднимает шар или диск, позволяя жидкости пройти через обратный клапан подъемного типа.

Кованый подъемный обратный клапан

Это подъемный обратный клапан, который изготавливается методом ковки. Этот метод предполагает нагревание металлического материала, из которого изготавливается клапан, до тех пор, пока он не станет мягким. Затем материалу придают нужную форму с помощью механических усилий. Производители кованых подъемных обратных клапанов рекомендуют использовать эти клапаны в системах с высокой температурой и высоким давлением. Кованые обратные клапаны подъемного типа не подвержены термической усталости по сравнению с литыми клапанами, поскольку имеют более тонкие стенки. Кроме того, кованые обратные клапаны подъемного типа имеют большую массу, что делает их механическую прочность высокой для применения в условиях высокого давления. Однако метод ковки лучше всего подходит для малогабаритных клапанов и компонентов клапанов. Кроме того, не все металлические материалы подходят для ковки.

Литой обратный клапан подъема

Это обратный клапан подъемного типа, который изготавливается методом литья. Этот метод предполагает нагревание металлического материала до высоких температур, пока он не расплавится. Затем расплавленный материал заливается в форму и дается время на охлаждение и застывание в требуемую форму клапана. После изготовления клапана его подвергают неразрушающим испытаниям, чтобы проверить, нет ли у него дефектов, которые могут вызвать неисправность или утечку жидкости во время работы. Литые подъемные обратные клапаны относительно дешевле по сравнению с коваными, поскольку для их изготовления требуется меньше трудозатрат. Кроме того, метод литья позволяет легко изготавливать клапаны сложной формы, в отличие от метода ковки. Кроме того, методом литья можно изготавливать различные типы подъемных обратных клапанов, используя различные металлические материалы.

Применение подъемных обратных клапанов

• В системе подачи пресной воды используются обратные клапаны подъемного типа.
• Они используются в пищевой промышленности и производстве напитков.
• Они используются в химической промышленности.
• Эти клапаны используются в фармацевтике.
• Они используются в установках по производству паровой энергии.
• Они используются при очистке сточных вод.
• Они используются в нефтяной и газовой промышленности.

Преимущества обратных клапанов подъемного типа

• Подъемные обратные клапаны универсальны, поэтому их можно использовать в различных областях промышленности.
• Подъемные обратные клапаны долговечны.
• Эти клапаны не допускают обратного потока жидкости.
• Они могут использоваться в условиях высокого давления и высоких температур.
• В отличие от других клапанов, например, шаровых, они имеют низкие потери давления.
• Эти клапаны могут поддерживать необходимый уровень давления.
• Обратные клапаны подъемного типа могут быть очищены и отремонтированы для повторного использования.
• Эти клапаны имеют компактную и простую конструкцию.
• Подъемные обратные клапаны просты в установке и обслуживании.
• Они имеют небольшой вес по сравнению с другими клапанами.
• Эти клапаны являются автоматическими.

Недостатки подъемных обратных клапанов

• Подъемные обратные клапаны могут пропускать поток жидкости только в одном направлении.
• Эти клапаны нельзя проверять во время работы.
• Эти клапаны подвержены проблемам гидроударов.

Устранение неисправностей подъемных обратных клапанов

Не работает обратный клапан подъемного типа

• Клапан был установлен в неправильном направлении. Извлеките клапан из трубопроводной системы и установите его в соответствии с инструкциями производителя подъемного обратного клапана, приведенными в руководстве пользователя.
• Диск или шар соприкасается с трубой. Проверьте внутренний диаметр трубы в соответствии с рекомендациями производителя подъемного обратного клапана.

Утечка жидкости при полностью закрытом клапане

• Уплотнительные кольца повреждены или изношены. Замените уплотнительные кольца.
• В обратном клапане подъемного типа забиты твердые частицы. Удалите твердые частицы из клапана.

Утечка жидкости через капотное соединение

• Изношенная или поврежденная прокладка капота. Замените прокладку.
• Ослабление соединения крышки болтами или винтами. Затяните соединение в соответствии с рекомендациями производителя подъемного обратного клапана.

Резюме

Обратный клапан подъемного типа – это клапан, используемый для предотвращения обратного потока жидкости. Этот клапан работает с помощью диска или шарового компонента, который поднимается вверх, позволяя жидкости течь только в одном направлении и блокируя ее обратный поток. Подъемные обратные клапаны являются автоматическими, поэтому они не нуждаются в приводе или операторе клапана, как другие шаровые или шиберные клапаны. Эти клапаны сконструированы таким образом, что их работа основана на разнице давлений. Клапан открывается, когда давление жидкости на входе высокое, и закрывается, когда давление на входе снижается. Производители подъемных обратных клапанов разрабатывают эти клапаны для предотвращения загрязнения жидкости, а также для предотвращения повреждения трубопроводного оборудования, такого как насосы и котлы. Обратные клапаны подъемного типа бывают различных типов, таких как кованые подъемные обратные клапаны, литые подъемные обратные клапаны, вертикальные подъемные обратные клапаны, горизонтальные подъемные обратные клапаны, подъемные обратные клапаны с резьбой и фланцем, а также Y-образные подъемные обратные клапаны. Эти клапаны используются в различных отраслях промышленности, таких как пресное водоснабжение, химическая, фармацевтическая, паровая энергетика, нефть и газ. Преимущества использования подъемных обратных клапанов заключаются в их универсальности, долговечности, небольшом размере, легкости, простоте и компактности конструкции, отсутствии обратного потока жидкости, автоматичности, нулевой утечке и др.
