Válvula NRV

O que é válvula NRV?

Válvula NRV em pleno significa válvula sem retorno. A válvula NRV também é conhecida como válvula de via única ou válvula de retenção. Este é um tipo de válvula que permite que o fluido flua em apenas uma direção. Estas válvulas funcionam abrindo quando o fluido flui para frente, mas fecham quando o fluido flui para trás ou quando o fluido tenta reverter o sentido do fluxo. As válvulas NRV são diferentes de outros tipos de válvulas que são usadas para estrangular, abrir ou fechar o fluxo do fluido usando um volante manual ou atuadores. A maioria das válvulas NRV não possuem volante manual ou atuadores. Os fabricantes de válvulas NRV tornam estas válvulas automáticas com base no princípio da diferença de pressão entre a entrada e a saída para abrir ou fechar o fluxo do fluido.

Como funciona a válvula NRV?

A válvula NRV opera através da aplicação do princípio da diferença de pressão. A diferença entre a pressão de saída e a pressão de entrada em uma válvula NRV é conhecida como pressão de rachadura. A pressão de rachadura depende do projeto e do tamanho da válvula NRV. Quando a pressão de rachadura é do mesmo nível que a pressão do fluido a montante, a válvula NRV abre e o fluido flui através da válvula. Quando a pressão de rachadura se torna maior que a pressão de fluxo a montante, o fluido tenta fluir da saída para o lado de entrada. Neste caso, a válvula NRV fecha para evitar que o fluido flua para trás. Os fabricantes de válvulas NRV projetam a válvula com um sinal mostrando a direção do fluxo do fluido no corpo da válvula. A válvula NRV ajuda a prevenir o retorno do fluido que pode causar contaminação ao resto do fluido, por exemplo, em aplicações como tubulações de esgoto, alimentos e bebidas, entre outras.

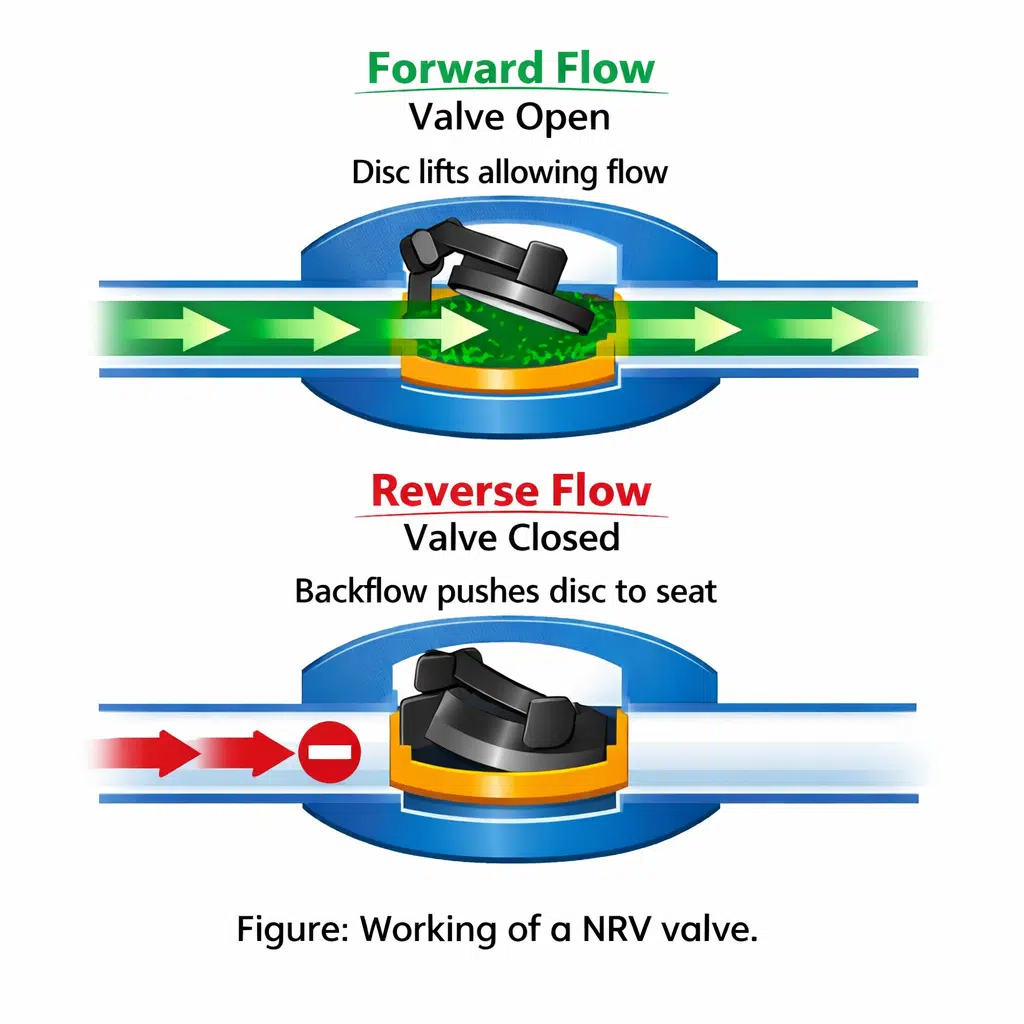

Figura: Funcionamento de uma válvula NRV.

Tipos de válvulas NRV

Válvula Swing NRV

Esta é uma das válvulas NRV mais utilizadas. Neste tipo de válvula, um disco é usado para fechar e abrir o fluxo do fluido. O disco gira sobre um eixo ou dobradiça. Para abrir a válvula NRV, o disco gira a partir do assento, o que permite espaço para o fluxo do fluido. Para fechar o fluxo de fluido, o disco gira de volta para a sede para bloquear a inversão do fluido. Os fabricantes de válvulas Swing NRV projetam estas válvulas de modo que sua resistência ao fluxo seja muito baixa, o que ajuda a melhorar a eficiência do bombeamento. Para melhorar o desempenho das válvulas Swing NRV são projetadas com uma mola e alavanca ou peso e alavanca. O peso do disco e o fluxo de retorno ajudam a melhorar as características de desligamento da válvula oscilante NRV. As válvulas Swing NRV são desobstruídas e fecham automaticamente quando a pressão diminui.

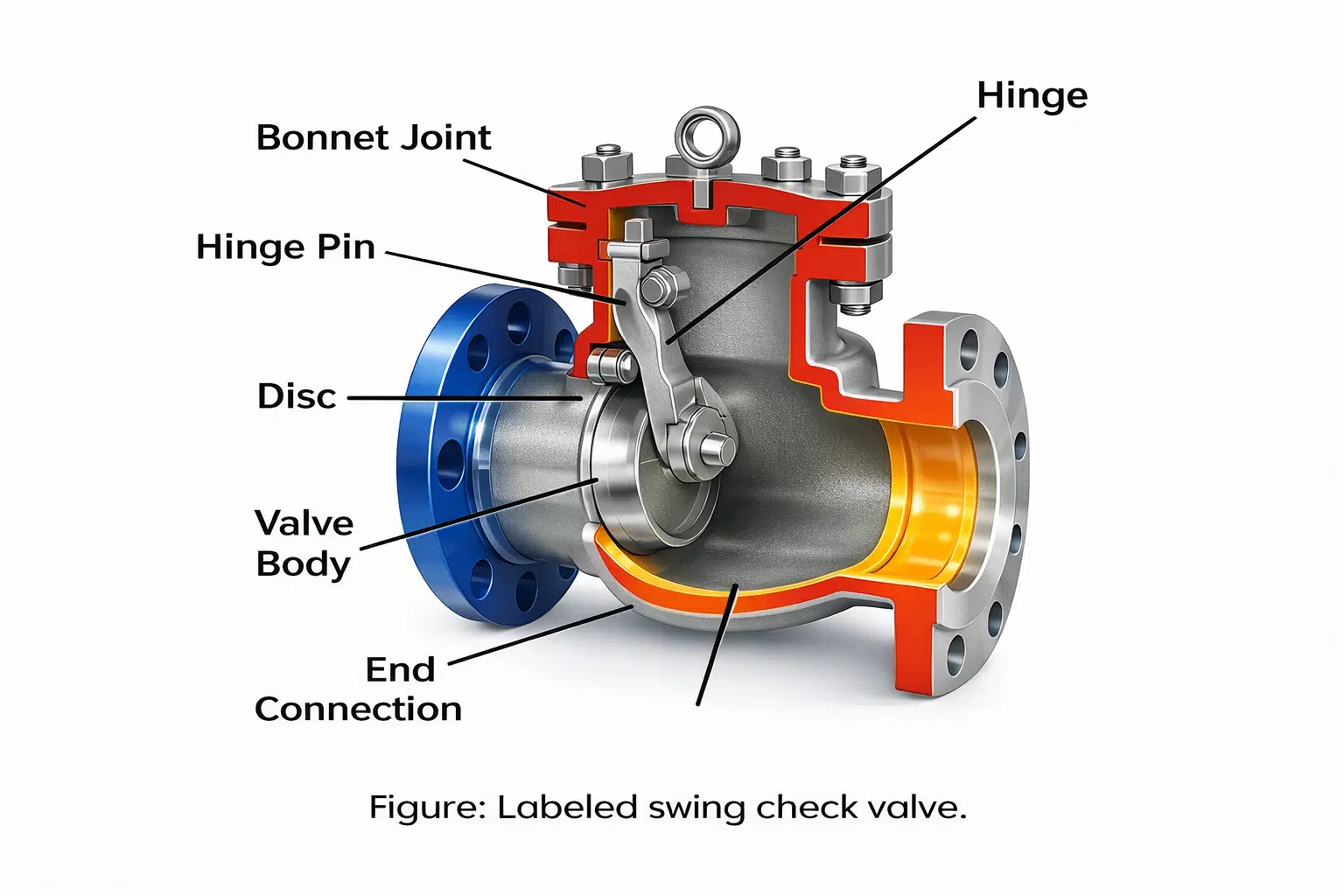

Figura: Válvula Swing NRV.

Válvulas NRV com mola

Estas são válvulas NRV que utilizam um mecanismo de mola para ajudar na abertura e fechamento do fluxo do fluido. Dois tipos destas válvulas são as válvulas NRV com mola em linha e as válvulas NRV com mola em forma de Y. As válvulas NRV com mola em linha utilizam um disco guiado e um ramal de compressão em seu funcionamento. Em uma válvula NRV com mola em linha, o fluxo de fluido é aberto quando a pressão é maior do que a pressão de rachadura e a força da mola. Como tal, o fluido empurra o disco permitindo que ele prossiga através da válvula NRV até o sistema de tubulação. Quando a pressão de entrada do fluido diminui, o disco é empurrado contra o orifício pela mola, o que então ajuda a fechar a válvula impedindo o fluxo do fluido para trás. A válvula NRV em forma de Y com mola é a mesma que a válvula em linha. Os fabricantes de válvulas NRV diferenciam a válvula em forma de Y e a válvula em linha tendo o disco e a mola de uma válvula em forma de Y posicionados em um ângulo que faz uma válvula em forma de Y. A válvula NRV em forma de Y pode ser inspecionada e inspecionada enquanto ainda está conectada à tubulação.

Figura: Válvula NRV em forma de Y carregada por mola.

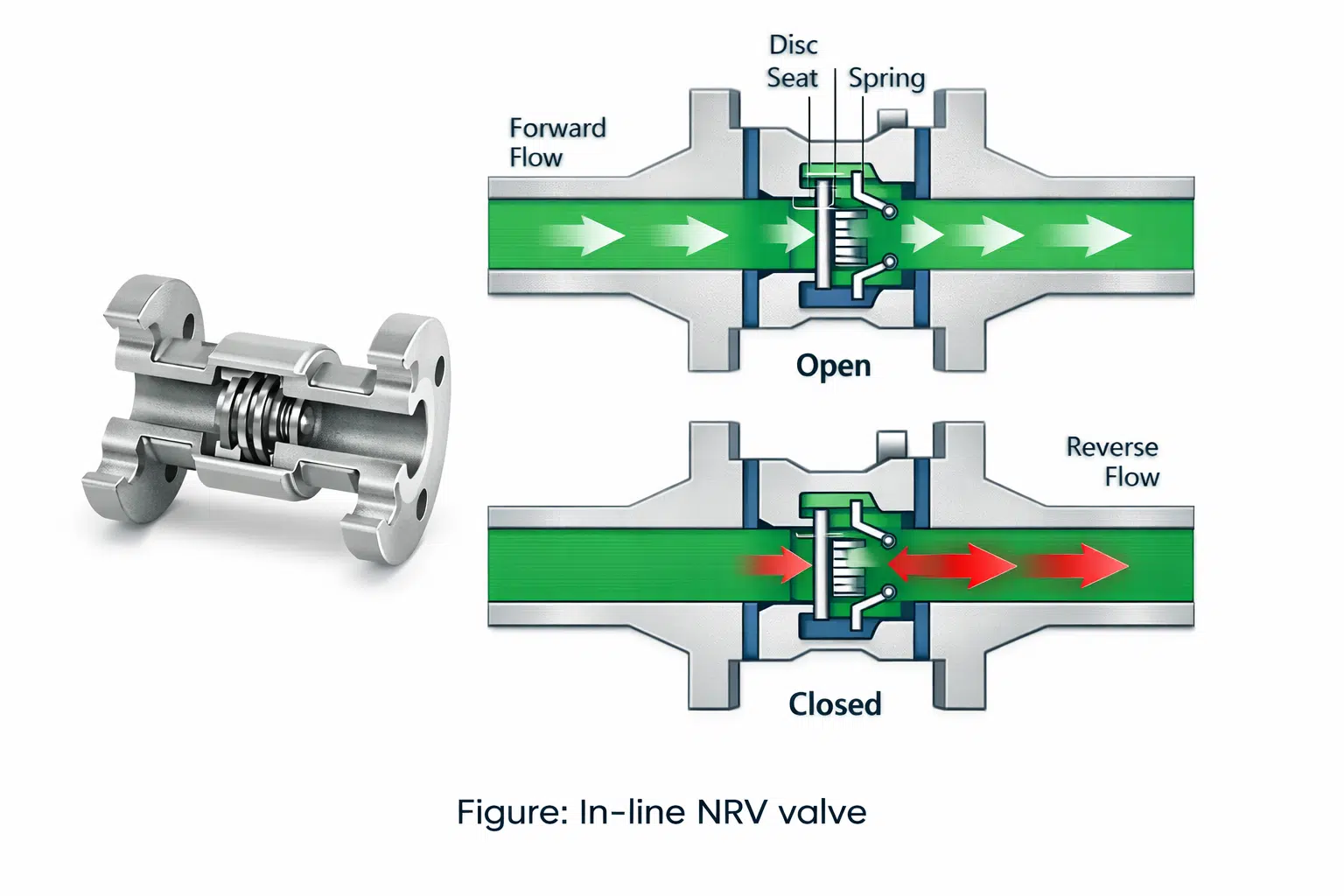

Figura: Válvula NRV em linha.

Válvula esfera NRV

Este é um tipo de válvula NRV que utiliza um elemento em forma de bola para fechar e abrir o fluxo do fluido. Quando uma válvula de esfera NRV fecha, o elemento em forma de esfera rola até o assento da válvula para alinhar-se com a superfície do assento. Alguns fabricantes de válvulas esféricas NRV utilizam mecanismos de mola para ajudar a válvula no fechamento. Para as válvulas de esfera NRV que não possuem mecanismo de mola, o fluxo inverso é usado para mover a esfera até o assento para ajudar a criar uma superfície de vedação. Os fabricantes de válvulas Ball NRV recomendam estas válvulas para uso em aplicações que têm fluidos viscosos, bem como onde há sedimentos e escalas, uma vez que são capazes de suportar viscosidade e sedimentos tão altos. As válvulas Ball NRV têm uma longa vida útil, pois a esfera e as sedes podem suportar o desgaste por uma longa duração. Estas válvulas operam silenciosamente e são adequadas para uso onde o fluido muda rapidamente. As válvulas Ball NRV podem ter a esfera e o assento removidos para reparo sem abrir o sistema de tubulação.

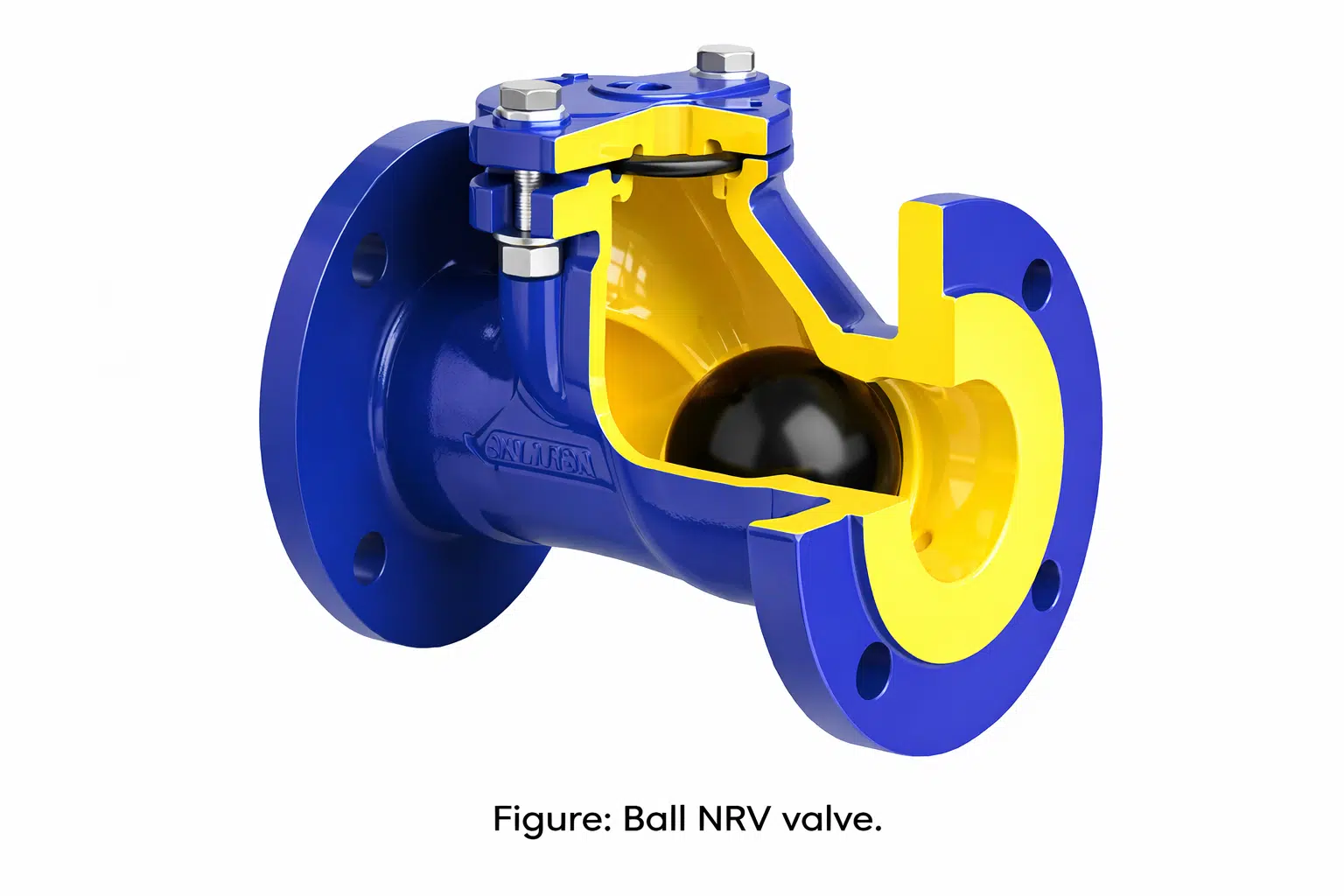

Figura: Válvula Ball NRV.

Válvula Duckbill NRV

Este é um tipo único de válvula NRV que é projetada como uma válvula elastomérica de uma só peça. Esta válvula é basicamente destinada a evitar que o fluxo de fluido se inverta. Os fabricantes de válvulas Duckbill NRV projetam estas válvulas de tal forma que o fluido flui através de um tubo macio alimentado na seção a jusante da válvula, onde a contrapressão fecha o fluxo do fluido. Estas válvulas são feitas de bons materiais poliméricos reforçados com tecido para aumentar a resistência à corrosão e ao desgaste que podem ser causados pelo funcionamento contínuo da válvula, trabalhando em polpas abrasivas, efluentes ou lama. As características da válvula duckbill NRV são:

• Baixa perda de cabeça.
• Zero peças mecânicas.
• Corrosão zero.
• Baixa pressão de rachadura.
• Auto-drenagem para eliminar água parada.
• Operação silenciosa de batida zero.

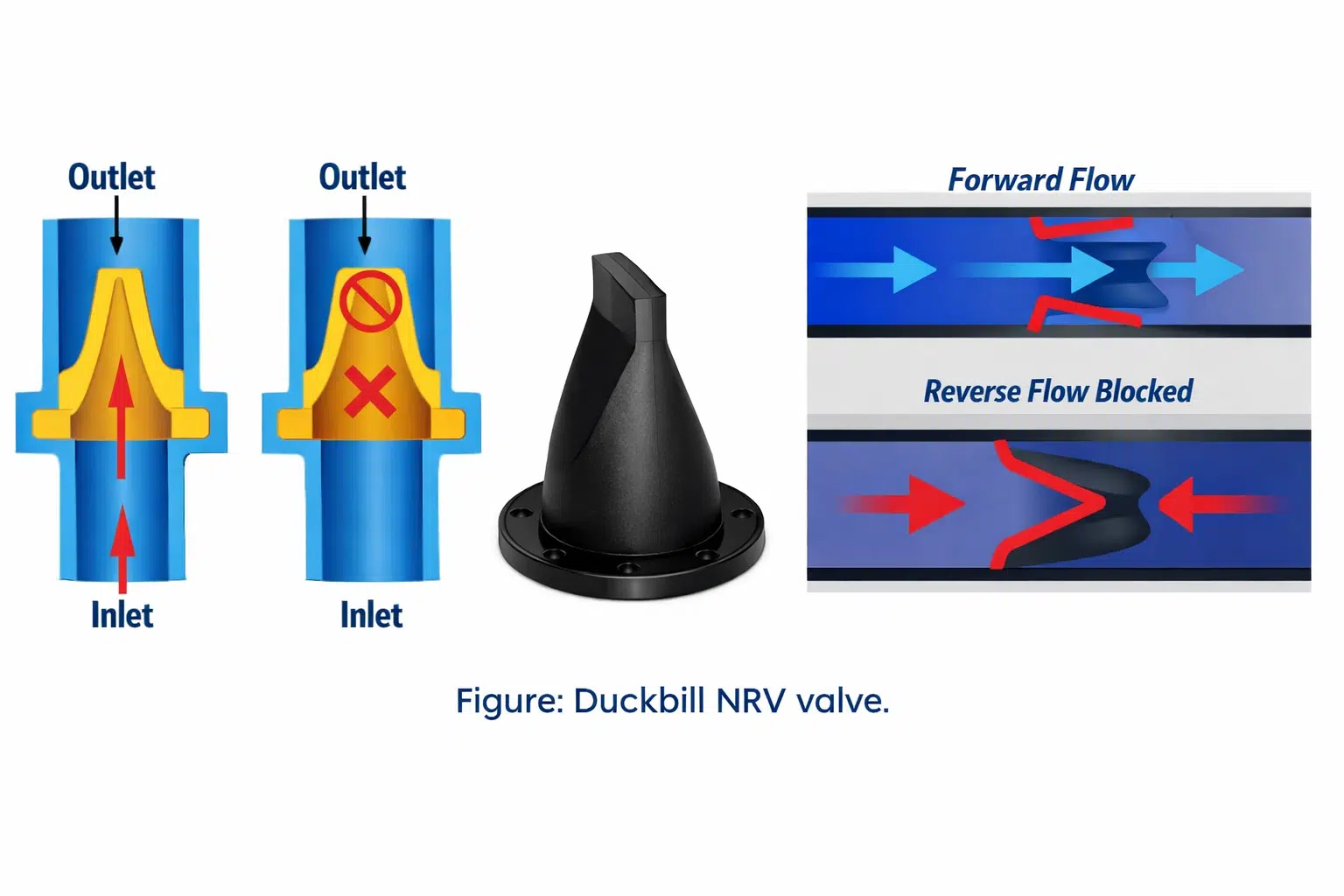

Figura: Válvula Duckbill NRV.

Parar válvula NRV

Este é um tipo de válvula NRV que é projetada especialmente em relação a outras válvulas NRV. A característica especial da válvula NRV de bloqueio é o mecanismo de controle na forma de um volante, alavanca ou atuador. Este mecanismo de controle é usado para ajudar no fechamento da válvula, independentemente do nível de pressão. A válvula de bloqueio NRV é uma modificação da válvula de bloqueio do globo normal com a haste da válvula fixada ao disco do globo. Os fabricantes de válvulas Stop NRV projetam estas válvulas de tal forma que o cabeçote da haste esteja flutuando no disco. O disco se move para cima e para baixo quando a haste é girada para ajudar na abertura e fechamento do fluxo do fluido, respectivamente. Quando o fluido tenta fluir para trás, o disco se fecha rapidamente para evitar o fluxo inverso do fluido. Como tal, os fabricantes de válvulas NRV de parada projetam estas válvulas para uso na partida e parada do fluxo de fluido, assim como para prevenir automaticamente o fluxo de fluido para trás para evitar danos a equipamentos como bombas e caldeiras.

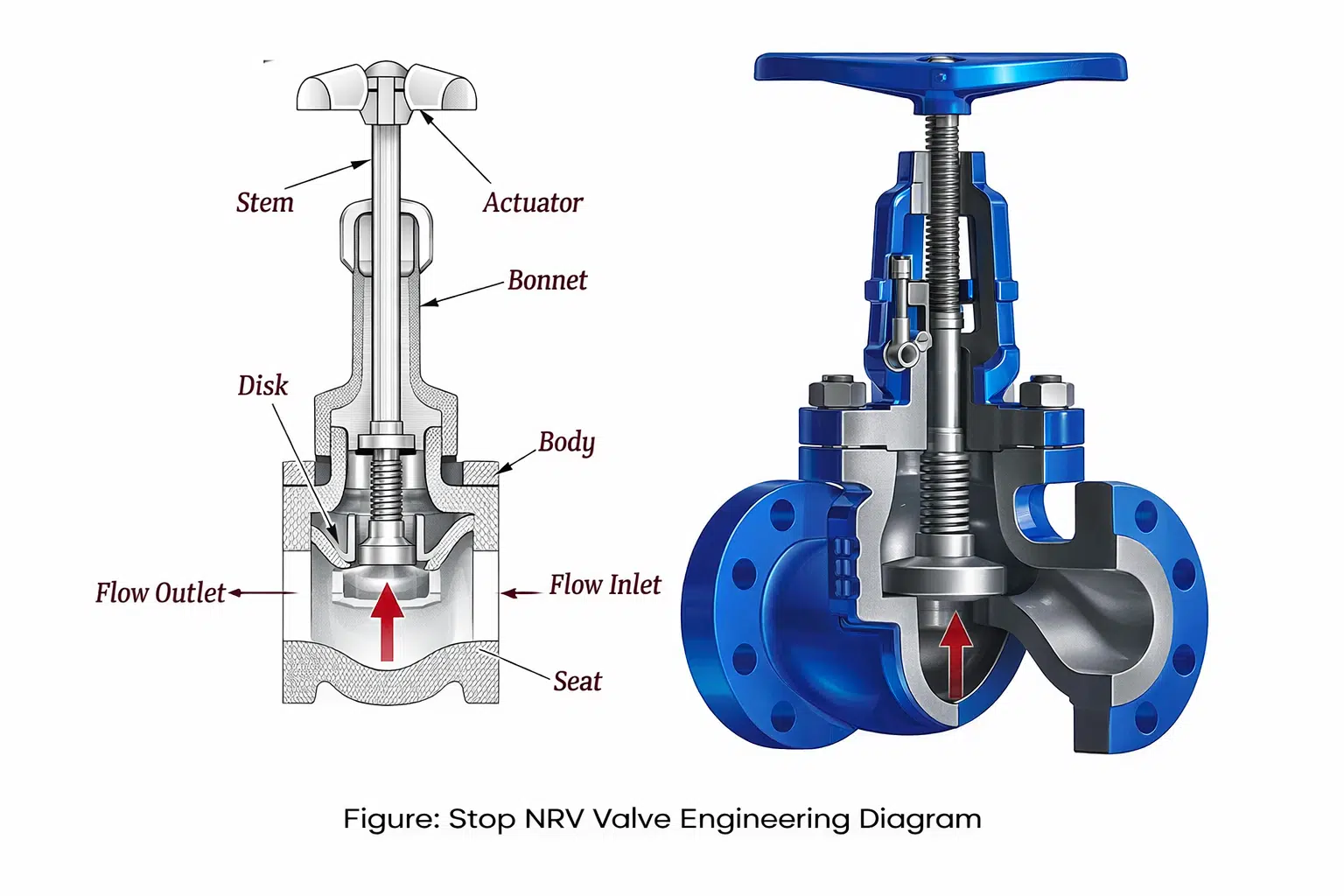

Figura: Válvula NRV de bloqueio.

Válvula Diafragma NRV

Esta é uma válvula NRV que é projetada com um diafragma flexível de borracha para ajudar a evitar o fluxo de fluido para trás. O diafragma é autocentrante e é responsável por parar e permitir o fluxo do fluido. O corpo da válvula NRV com diafragma é utilizado para centralizar a superfície de vedação ou a área de assento. A superfície de vedação é colocada no lado de sucção do corpo da válvula. Este tipo de válvula NRV tem uma superfície lisa e fina que é curvada ou côncava de volta para o lado de entrada. O centro tem uma abertura. O fluxo inverso do fluido faz com que o disco de borracha fique sobre a superfície de vedação, o que ajuda a fechar a abertura da porta de entrada, impedindo o fluxo de fluido a montante de volta para a porta de entrada.

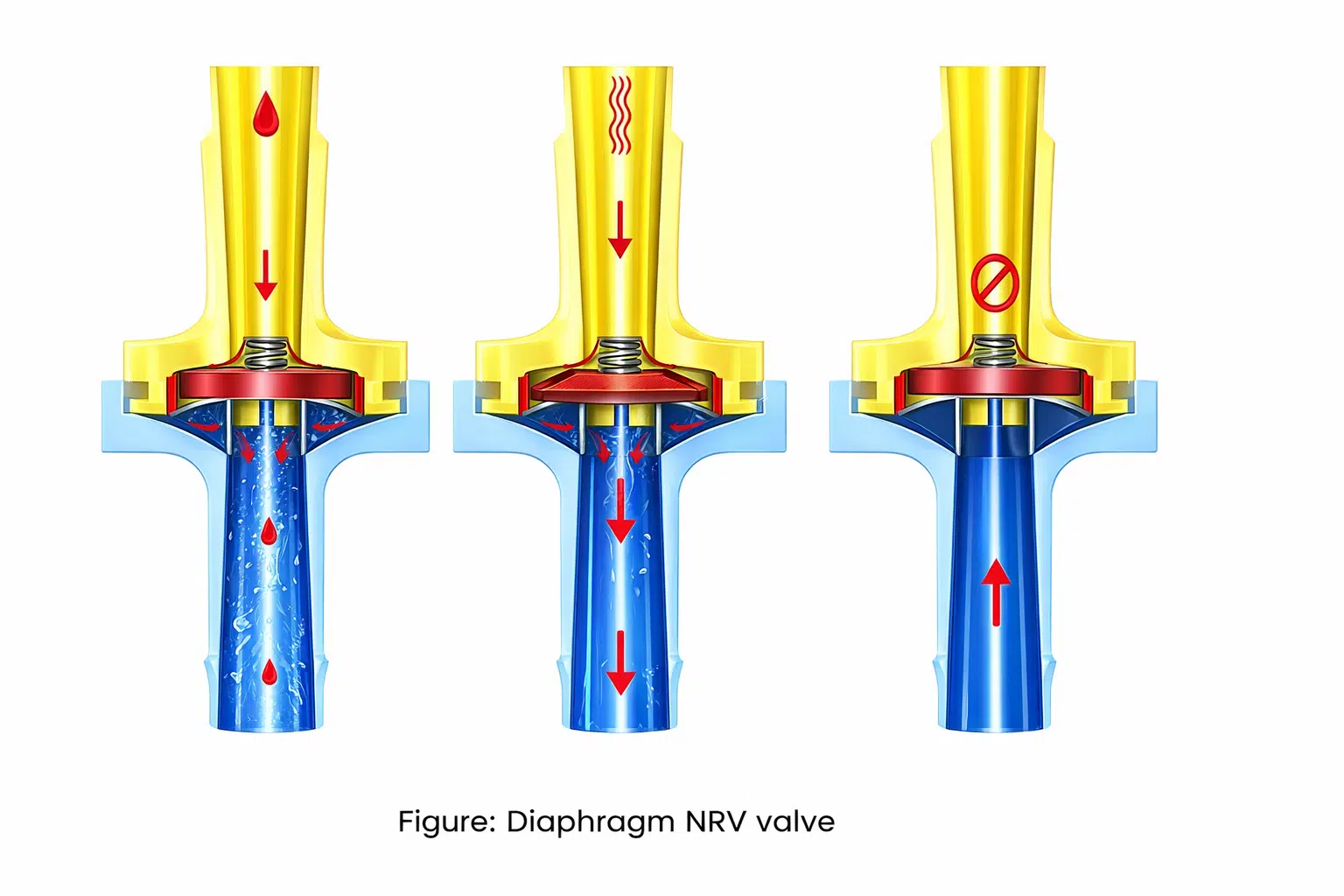

Figura: Válvula Diafragma NRV.

O que você deve considerar ao comprar/selecionar uma válvula NRV?

Material da válvula NRV

O material utilizado para fazer a válvula NRV deve ser compatível com o fluido a ser transportado através da válvula. Além disso, o material deve ser compatível com a tubulação de modo que, quando os dois estiverem conectados, eles possam fornecer uma vedação estanque sem vazamento de fluido.

Desempenho da válvula NRV

Os fabricantes de válvulas NRV recomendam o uso de uma válvula NRV que possa suportar a pressão e a temperatura do fluido de aplicação. As válvulas NRV feitas de materiais plásticos têm baixa resistência e baixas temperaturas de fusão e, portanto, não devem ser usadas para altas temperaturas a partir de 60^o C. As válvulas NRV com sede metálica têm alta resistência para alta pressão e alta temperatura e, portanto, podem ser usadas mesmo em altas temperaturas sem distorcer a válvula.

Tipo e tamanho da válvula NRV

A válvula NRV adquirida deve ser capaz de caber na tubulação pretendida para garantir que não haja vazamento de fluido e servir por um longo período de tempo. O tipo de válvula deve ser adequado para uso naquela aplicação específica, conforme recomendado pelo fabricante da válvula NRV. Algumas válvulas irão corroer se usadas em aplicações ácidas enquanto outras funcionarão perfeitamente mesmo em meios corrosivos.

Manutenção

A válvula NRV selecionada para uso deve ser confiável em seu serviço para que não precise de reparos todos os dias, o que seria caro. Ao considerar o reparo, é necessário adquirir uma válvula que resista ao entupimento e ao entupimento relativo à aplicação para ajudar a reduzir as chances de interrupção do trabalho, reparo e manutenção.

Exigências especiais

A válvula NRV a ser selecionada deve ser considerada para fatores como tempo de resposta, normalmente aberto versus normalmente fechado, pressão de rachadura, instalação vertical em verso horizontal, densidade do fluido e direção do fluxo do fluido.

Aplicações das válvulas NRV

• As válvulas NRV são utilizadas em aplicações alimentícias e de bebidas.
• Eles são utilizados nas indústrias farmacêuticas.
• Eles são utilizados na produção de diferentes produtos químicos.
• As válvulas NRV são utilizadas em aplicações de petróleo e gás.
• Estas válvulas são utilizadas no transporte de águas residuais.
• As válvulas NRV são usadas para evitar o refluxo de fluidos quentes ou frios em sistemas de caldeiras.
• As válvulas NRV são utilizadas em sistemas de irrigação.
• As válvulas NRV são utilizadas em centrais elétricas a vapor.

Vantagens das válvulas NRV

• As válvulas NRV são de projeto simples.
• Estas válvulas são energeticamente eficientes.
• As válvulas NRV são automáticas, economizando assim no custo de contratação de um operador de válvula ou incluindo um atuador.
• Eles são versáteis, pois são utilizados em diferentes aplicações industriais.
• Eles têm uma queda de baixa pressão.
• As válvulas NRV podem manter a pressão.
• Estas válvulas podem ser reparadas e limpas.
• Eles são duráveis.
• Eles não permitem o fluxo inverso de fluido.

Desvantagens das válvulas NRV

• As válvulas NRV não são recomendadas para sistemas de pulsação.
• Eles são propensos a problemas de martelamento por água.
• As válvulas NRV não podem ser inspecionadas em condições abertas ou fechadas.
• Estas válvulas permitem o fluxo de fluido em uma única direção.

Resolução de problemas de válvulas NRV

Vazamento por conexão de válvula

• Parafusos ou parafusos soltos. Apertar os parafusos ou parafusos com o torque recomendado pelo fabricante da válvula NRV.
• Gaxeta gasta. Substituir a gaxeta.

Nenhum fluxo de fluido através da válvula NRV

• A tubulação conectada à válvula NRV é bloqueada por materiais estranhos. Verifique a tubulação conectada à válvula NRV e remova qualquer material que bloqueie o fluxo de fluido.
• Baixa pressão de entrada. Aumento da pressão de entrada acima da pressão de saída.

A válvula NRV não pode interromper o fluxo reverso do fluido

• A válvula NRV fecha lentamente. Substitua a válvula NRV por outra que possa fechar mais rapidamente.

Vazamento através do corpo da válvula NRV

• Danos por impacto sobre o corpo. Reparar o corpo da válvula, mas caso a válvula se destine a fluidos perigosos, contate o fabricante da válvula NRV para obter mais detalhes.

Sumário

Uma válvula NRV é um tipo de válvula utilizada para evitar que o fluido flua no sentido inverso. Estas válvulas destinam-se a ajudar a prevenir o fluxo de fluido para trás que pode causar danos a equipamentos como bombas, assim como prevenir a contaminação do fluido, mistura desnecessária de fluido e perdas em diferentes aplicações. A maioria das válvulas NRV são automáticas, reduzindo assim o custo de atuadores de válvulas ou operadores de válvulas. Alguns dos fatores recomendados para consideração pelos fabricantes de válvulas NRV antes de adquirir uma válvula NRV são o material da válvula, desempenho da válvula, tipo e tamanho da válvula, manutenção e requisitos especiais como pressão de rachadura e orientação da instalação. Diferentes tipos de válvulas NRV são válvulas NRV oscilantes, válvulas NRV com mola, válvulas NRV de esfera, válvulas NRV duckbill, válvulas NRV de parada, e válvulas NRV de diafragma. Estas válvulas são usadas em diferentes aplicações como irrigação, águas residuais, alimentos e bebidas, produtos farmacêuticos, aplicações em caldeiras, usinas de vapor, produtos químicos e aplicações de petróleo e gás, entre outras. As vantagens do uso de válvulas NRV são baixa perda de pressão, desenho simples, versátil, durável, sem fluxo reverso de fluido, automáticas, mantendo a pressão e são energeticamente eficientes.
