Válvula de Esfera com Flange: Guia Completo

Estrutura da Válvula de Esfera Flangeada

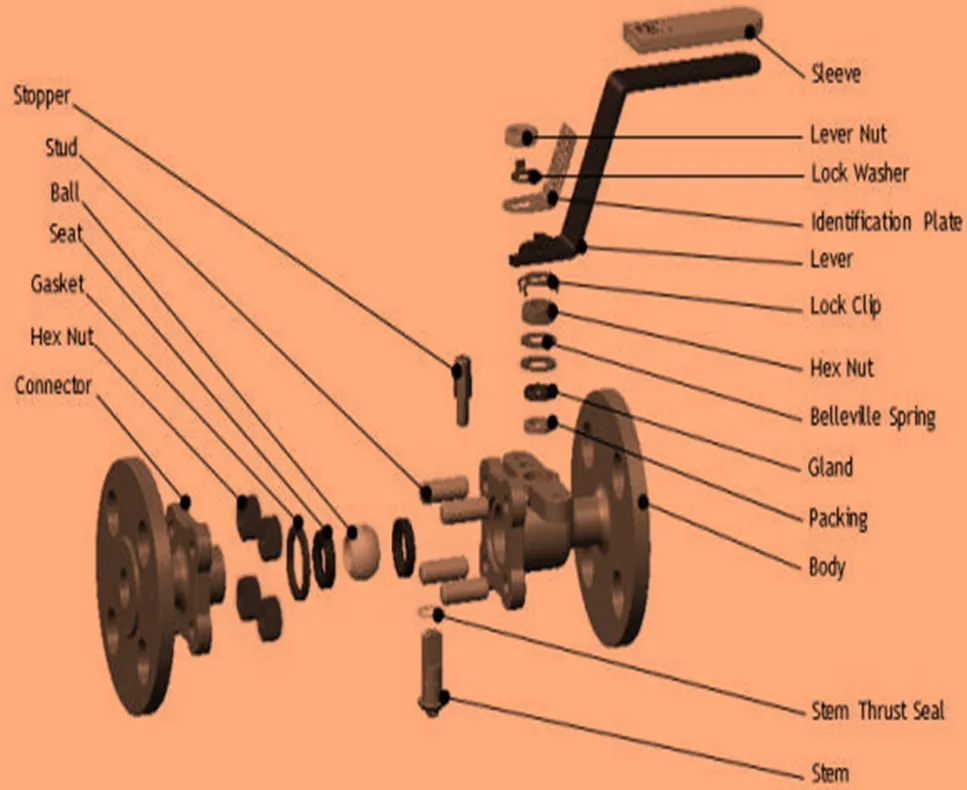

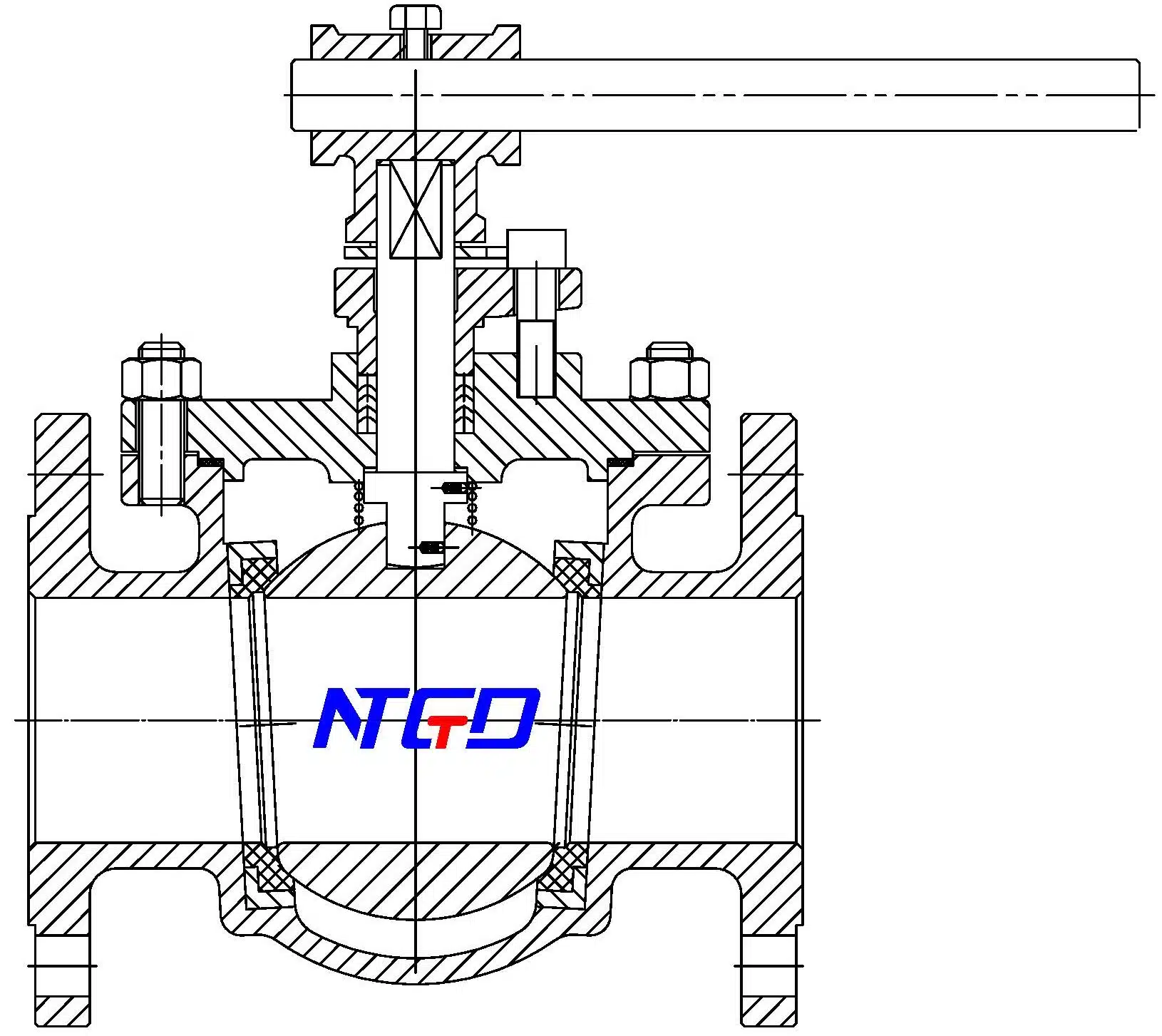

Os principais componentes de uma válvula de esfera flangeada incluem o corpo/tampa da válvula, esfera, haste e assento.

• Corpo/Tampa da Válvula: O corpo e a tampa formam o invólucro da válvula de esfera e são partes importantes que suportam pressão. As extremidades de conexão do corpo e da tampa são superfícies flangeadas usadas para conectar os dutos. É necessária resistência suficiente do corpo e da tampa para evitar vazamentos externos ou acidentes de segurança graves.
• Esfera: A esfera é tipicamente sólida para fornecer resistência suficiente para suportar a pressão do fluido. A redondez e o acabamento superficial da esfera são fatores cruciais que afetam a vedação da válvula de esfera flangeada.
• Haste: A haste conecta a esfera ao dispositivo de acionamento e geralmente é feita de materiais de alta resistência, como F6a, 17-4PH, XM19.
• Assento: O assento é um componente de vedação importante e vem em dois tipos: com sede macia e com sede rígida. Válvulas com sede macia oferecem alto desempenho de vedação, mas não podem suportar altas temperaturas ou fluidos com impurezas particuladas. Válvulas com sede rígida podem ter um desempenho ligeiramente inferior de vedação, mas podem ser usadas em condições de alta temperatura e com fluidos contendo impurezas.

Princípio de Funcionamento

As válvulas de esfera flangeadas controlam o fluxo de fluido abrindo e fechando a esfera. Quando a direção do furo da esfera se alinha com a passagem do fluxo, a válvula está na posição aberta, permitindo que o meio flua suavemente. Girando a esfera 90 graus através da haste e sob a pressão do fluido do duto, a esfera veda firmemente contra o assento da válvula, cortando efetivamente o fluxo do fluido.

Tipos de Flanges

• Face elevada (RF): Os flanges RF têm uma superfície elevada ao redor dos furos dos parafusos, proporcionando uma área de contato de vedação.
• Face plana (FF): Os flanges FF têm uma superfície plana sem áreas elevadas. Eles requerem juntas para criar uma vedação.
• Junta tipo anel (RTJ): Os flanges RTJ têm sulcos usinados em suas faces, onde é colocada uma junta metálica para criar uma vedação apertada.
• Flanges com sulco: Eles têm um sulco usinado em sua superfície onde uma junta em forma de O ou uma junta é colocada para criar uma vedação.

Padrões de Flange

• EN 1092: Padrão europeu para flanges, abrange flanges e suas juntas destinadas a serem usadas em aplicações de equipamentos de pressão europeus.
• ANSI B16.47: Este padrão cobre flanges de aço de grande diâmetro de NPS 26 a NPS 60. Inclui flanges da série A (MSS SP44) e da série B (API 605).
• JIS B2220: Padrão Industrial Japonês para flanges de tubos de aço.
• DIN 2501: Padrão alemão para flanges, abrange flanges planos para soldagem (flanges de placa) e flanges com faces elevadas.

Tipos de Válvulas de Esfera Flangeadas

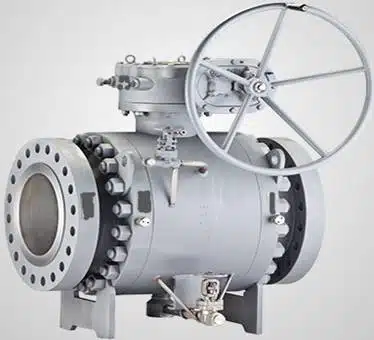

Válvula de esfera com montagem lateral	Válvula de esfera excêntrica montada em flange	Válvula de esfera de três vias	Válvula de esfera elétrica montada em flange

Mecanismos de Acionamento para Válvulas de Esfera Flangeadas

A rotação de um quarto de volta das válvulas de esfera flangeadas é realizada através de vários mecanismos de acionamento, incluindo alavanca, unidade de engrenagem, hidráulica, pneumática ou atuadores elétricos

Unidade de Engrenagem

As unidades de engrenagem facilitam o funcionamento das válvulas, com operação no sentido horário para fechamento e no sentido anti-horário para abertura. Um indicador de posição no painel da engrenagem mostra a posição da válvula.

Atuador Elétrico

Eles fornecem saída multi-volta e podem ser instalados diretamente na válvula ou na unidade de engrenagem. Eles alimentam o conjunto de engrenagens para girar o eixo. As válvulas acionadas eletricamente têm uma opção de controle manual através de um sistema de declutching.

Atuador Pneumático / Hidráulico

Esses atuadores são frequentemente montados diretamente na válvula sem um conjunto de engrenagens. É altamente recomendável seguir rigorosamente as diretrizes no manual do atuador.

Manuseio e Armazenamento

Manuseio

• As válvulas devem ser devidamente apoiadas e fixadas durante o movimento para evitar danos à válvula, à propriedade ou às pessoas.
• Evite arrastar as válvulas no chão durante o transporte, mantendo uma altura mínima do chão.
• Não balance as válvulas ao redor do porto da válvula para transporte.
• Os cabos da grua não devem ser pendurados ao redor do atuador/unidade de engrenagem para evitar carga sobre ele.
• As válvulas não devem ser manipuladas com a manopla fixada na unidade de engrenagem. Remova a manop la antes de manusear e transportar.

Armazenamento

• As válvulas devem ser armazenadas em um ambiente protegido e bem ventilado, livre de poeira e umidade.
• Os protetores de extremidade devem permanecer no lugar até que a válvula seja instalada para evitar danos causados por poluentes secos.
• As válvulas devem ser mantidas a uma temperatura superior ao ponto de condensação para evitar a acumulação de gotas de água.
• As válvulas não devem ser colocadas diretamente no chão, mas em um palete de madeira para manter a altura mínima.
• Deve-se ter cuidado para evitar danificar quaisquer partes estendidas do adaptador, unidade de engrenagem ou atuador durante o armazenamento.

Instruções de Uso

• A montagem e desmontagem devem ser feitas apenas após confirmar que os tubos a montante e a jusante estão despressurizados.
• As peças não metálicas não devem ficar embebidas por períodos prolongados em agentes de limpeza.
• Os parafusos no flange devem ser apertados simetricamente, gradualmente e uniformemente.
• Os agentes de limpeza devem ser compatíveis com todos os componentes da válvula e os meios de trabalho.
• Lubrifique as peças com graxa apropriada antes da montagem.

Instalação da Válvula de Esfera Flangeada

• Garanta o alinhamento adequado dos tubos dianteiro e traseiro, com as superfícies de vedação dos flanges paralelas.
• Purge os dutos antes e depois da instalação da válvula para remover impurezas.
• Confirme a integridade e funcionalidade da válvula antes da instalação.
• Instale corretamente as juntas entre o flange da válvula e o flange do tubo.
• Aperte os parafusos do flange simetricamente e uniformemente.

Manutenção e Reparo

• Precauções para Reparo e Manutenção
• Mantenha proporções harmoniosas de temperatura/pressão e dados de corrosão razoáveis.
• Certifique-se de que a pressão da linha foi liberada e a válvula foi deixada aberta antes da manutenção.
• Desconecte a energia ou a fonte de ar dos mecanismos de acionamento antes do reparo.
• Desconecte o atuador do suporte antes da manutenção.

Desmontagem

• Mantenha a válvula na posição meio-aberta para lavar qualquer substância perigosa.
• Feche a válvula e remova os parafusos e porcas de conexão nos flanges.
• Desmonte o dispositivo de acionamento, atuador e outros componentes na ordem.
• Remova a tampa do corpo e o assento da válvula.

Montagem

• Limpe e inspecione todas as peças removidas.
• Substitua juntas, assentos de válvula e juntas por peças sobressalentes, se necessário.
• Monte os componentes na ordem inversa da desmontagem.
• Aperte os parafusos de conexão do flange e as porcas da haste no torque especificado.
• Realize testes de vedação e desempenho antes de reinstalar o duto.
• Certifique-se de que o enchimento esteja devidamente travado para evitar vazamentos.

Conclusão
