Structure du robinet à soupape haute pression

Qu’est-ce qu’un robinet à soupape haute pression ?

Un robinet à soupape haute pression est une vanne spécialement conçue pour être utilisée dans des applications haute pression. La construction de la vanne fait appel à des matériaux à haute résistance et à des méthodes de fabrication fiables comme le forgeage et le moulage. Les fabricants de robinets à soupape haute pression fabriquent ces robinets en utilisant des matériaux tels que la fonte ductile, l’acier au carbone et l’acier inoxydable. Ces matériaux présentent de bonnes propriétés thermiques et mécaniques, ce qui rend le robinet adapté aux applications à haute pression et à haute température. La vanne fonctionne à l’aide d’un composant appelé disque qui ferme et ouvre le flux de fluide selon les besoins. Ces vannes sont idéales pour les applications de fermeture et d’étranglement. La conception mécanique de ces vannes les rend sujettes à de fortes pertes de charge. Le fonctionnement de la vanne est assuré par un volant manuel ou des actionneurs. Ainsi, la vanne peut fonctionner manuellement, être automatisée ou semi-automatisée, selon les préférences de l’utilisateur et les exigences industrielles.

Figure : Robinet à soupape haute pression.

Composants d’un robinet à soupape haute pression

Actionneur

L’actionneur de ces vannes est le plus souvent un volant à main. D’autres vannes fonctionnent avec un actionneur électrique et pneumatique. Le choix de l’actionneur dépend de plusieurs facteurs, parmi lesquels les exigences de l’industrie, les connaissances en matière de réparation et le couple requis. Le rôle de l’actionneur/du volant est de fournir le couple nécessaire pour actionner la vanne afin de permettre ou de fermer le flux de fluide. L’opérateur applique un couple sur le volant pour que les vannes manuelles fonctionnent.

Tige

La tige est un arbre qui relie le volant ou l’actionneur au disque de la vanne. Comme dans d’autres machines mécaniques, la tige/arbre transmet le couple du volant au disque de la vanne. Elle permet également de transformer le mouvement rotatif du volant en mouvement linéaire. La tige est dotée de filets qui améliorent le mouvement linéaire à partir du mouvement rotatif.

Disque de soupape

Le disque de la vanne est un composant qui contrôle le débit du fluide à travers la vanne. Il reçoit l’énergie nécessaire pour contrôler le débit du fluide du volant à travers la tige de la vanne. Le choix du matériau du disque détermine le type de fluide que la vanne peut contrôler. Certains liquides sont corrosifs, et le disque doit donc être fabriqué dans un matériau résistant à la corrosion, comme l’acier inoxydable.

Sièges

Cette vanne comporte deux sièges. Le siège est un composant qui aide le disque à sceller l’écoulement du fluide et les fuites lorsque la vanne est fermée. Les sièges peuvent être vissés dans le corps de la vanne ou intégrés à celui-ci. D’autres vannes ont des sièges arrière sur le chapeau de la vanne. Les sièges arrière contribuent à renforcer l’étanchéité entre la tige et le chapeau afin d’empêcher la pression de s’accumuler contre la garniture de la vanne.

Corps

Le corps est un composant externe qui recouvre les parties internes de la vanne. Il contient également les orifices d’entrée et de sortie de la vanne. Le corps est généralement épais afin de garantir sa capacité à supporter une pression élevée du fluide et de protéger les pièces internes contre les dommages dus aux chocs. Le corps comporte des brides avec des trous qui permettent de le raccorder à la conduite à l’aide de boulons et d’écrous.

Bonnet

Le capot est un autre composant extérieur monté sur le dessus du corps de la vanne. Le chapeau permet de contenir les pièces intérieures supérieures et d’étancher les fuites de fluide. Les fabricants de robinets à soupape haute pression relient le corps et le chapeau à l’aide de boulons ou de joints à pression.

Garniture de presse-étoupe

La garniture de presse-étoupe est un composant qui utilise des joints entre la tige et le chapeau pour empêcher les fuites de fluide. Elle garantit également qu’aucune saleté ne pénètre dans la vanne.

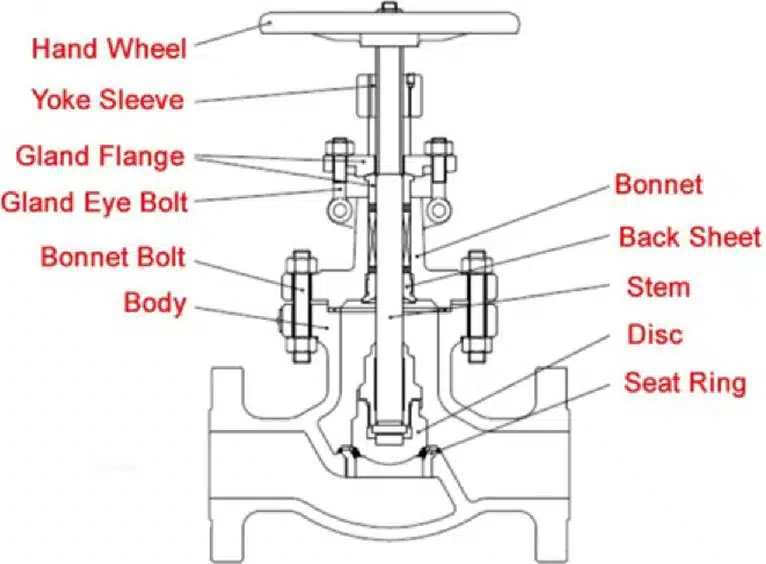

Figure : Composants d’un robinet à soupape haute pression.
