Structure du robinet à soupape à bride

Qu’est-ce qu’un robinet à soupape à bride ?

Un robinet à soupape à bride est un type de vanne qui utilise un mouvement linéaire pour ouvrir et fermer le flux de fluide. Il arrête le flux à l’aide d’un composant appelé disque. Le robinet est fabriqué à partir de matériaux à haute résistance tels que l’acier au carbone et l’acier inoxydable, ce qui renforce sa résistance aux pressions et températures élevées. Cette vanne est raccordée à la canalisation de fluide à l’aide de boulons et d’écrous. Elle est équipée de brides sur les ports d’entrée et de sortie. Les brides sont munies de trous pour recevoir les boulons. Cette conception rend la vanne très résistante à la haute pression et permet également d’éviter les dommages causés par la chute d’objets.

La conception de ces vannes provoque des changements dans le sens de l’écoulement du fluide, ce qui entraîne une résistance et, par conséquent, une chute de pression. Cependant, leur conception présente l’avantage de permettre l’écoulement du fluide à travers le siège et contre le disque pour éviter l’accumulation de saletés et de débris. Les fabricants de robinets à soupape à bride recommandent ces vannes pour la fermeture et l’étranglement du flux de fluide, contrairement à d’autres vannes comme les robinets-vannes conçus uniquement pour la fermeture. Le robinet utilise un volant manuel, un actionneur pneumatique, électrique ou hydraulique.

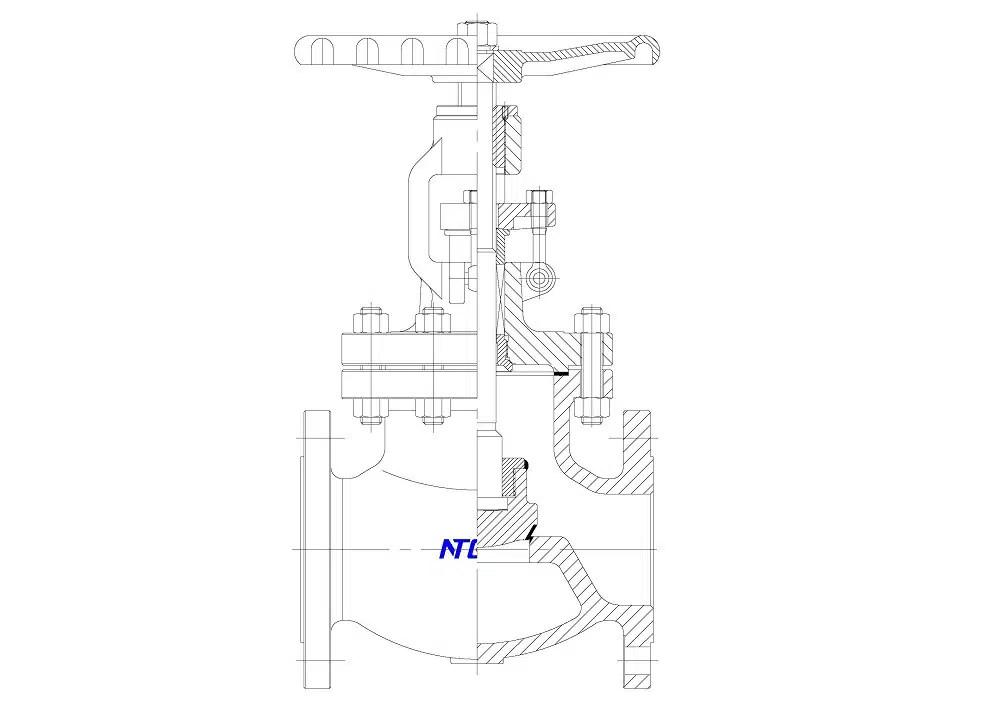

Figure : Robinet à soupape à bride.

Composants d’un robinet à soupape à bride

Corps de la valve

Le corps de la vanne est le composant extérieur qui recouvre les parties internes de la vanne. Il contient les brides des orifices d’entrée et de sortie avec des trous pour les boulons permettant de connecter la vanne à la conduite. Le corps est généralement constitué d’un matériau métallique, et il est épais. Cette épaisseur renforce sa capacité à résister à la pression interne du fluide et à protéger les pièces internes contre les dommages dus aux chocs.

Chapeau de soupape

Le chapeau de la vanne est généralement monté sur le dessus du corps de la vanne. Le chapeau permet d’isoler la pression interne du fluide de l’atmosphère et empêche l’entrée de saletés dans la vanne. Le corps et le chapeau sont fabriqués dans le même matériau métallique et sont montés ensemble à l’aide de boulons et d’écrous.

Manivelle

Le volant est un actionneur manuel où l’opérateur de la vanne applique un couple pour démarrer ou arrêter la vanne.

Tige

La tige est un arbre fileté qui relie le volant au disque de la vanne. Elle est responsable de la transmission de la puissance du volant/actionneur au disque de la vanne. Elle fonctionne en convertissant le mouvement rotatif du volant en mouvement linéaire sur le disque, ce qui permet au disque de se déplacer vers le haut et vers le bas pour ouvrir et fermer l’écoulement du fluide respectivement.

Disque de soupape

Le disque de la vanne est le composant qui démarre et arrête l’écoulement du fluide. Le volant actionne le disque par l’intermédiaire de la tige de la vanne. Il existe trois types de disques les plus courants : les disques à clapet, les disques à bille et les disques de composition.

Siège

Le siège est un composant où s’insère le disque de la vanne lorsqu’il arrête l’écoulement du fluide. Il permet d’assurer une étanchéité parfaite entre le disque et le corps du robinet afin d’éviter tout écoulement ou fuite de fluide lorsque le robinet est fermé. Les fabricants de robinets à soupape à bride conçoivent les sièges intégrés au corps du robinet ou vissés dans le corps sous forme de bagues. D’autres conceptions de robinets ont des sièges arrière sur le chapeau pour assurer l’étanchéité entre la tige et le chapeau et ainsi éviter toute fuite.

Emballage

La garniture est un composant dynamique qui assure l’étanchéité de la tige pour empêcher toute fuite de fluide de la vanne. Elle empêche également les contaminants et la saleté de pénétrer dans la vanne.

Figure : Composants d’un robinet à soupape à bride.
