Usos y características estructurales de las válvulas de bola neumáticas

October 21, 2020

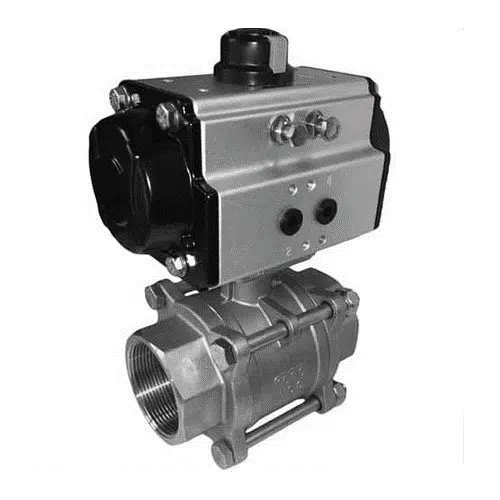

La válvula de bola neumática es una válvula de bola equipada con un actuador neumático. Con la velocidad de operación más rápida de 0.05 segundos por segundo, los actuadores neumáticos operan muy rápidamente, por lo que generalmente se les llama válvulas de bola neumáticas de taponamiento rápido. Para completar el control en el sitio y el control centralizado remoto, las válvulas de bola accionadas neumáticamente normalmente están equipadas con diferentes accesorios, como válvulas solenoides, triples de manejo de suministro de aire, interruptores de límite, posicionadores, cajas de control, etc., en la sala de control para Ser capaz de controlar la transferencia de la válvula, no es necesario apresurarse a la escena o lugares de gran altitud y peligrosos para operar manualmente, en una amplia gama. Esto ahorra capital humano, tiempo y seguridad.

Las válvulas de bola neumáticas se pueden bloquear firmemente girando 90 grados con un actuador neumático y un par de torsión muy bajo. Un paso de flujo muy estrecho y claro para el medio crea una cavidad del cuerpo de la válvula perfectamente similar. Las válvulas de bola se consideran comúnmente más apropiadas para abrir y cerrar directamente.

Las válvulas de bola neumáticas de control de fluidos se utilizan comúnmente en los sectores de gas natural, gasolina, químico y metalúrgico, fabricación de papel, sectores eléctricos, mineros, de impresión y adelgazamiento, biológicos, industrias químicas en las actividades cotidianas, la industria alimentaria y bebidas, en el procesamiento. y tratamiento de agua y aire.

Las características estructurales de la válvula de bola neumática de la serie son:

Actuador neumático: Adopte una nueva serie de actuadores neumáticos tipo GT AT, con acción doble y acción simple (reinicio por resorte), accionamiento de piñón y cremallera, seguro y confiable; las válvulas de gran diámetro se eligen de la serie de accionamientos de horquilla con actuador neumático tipo HAW, con estructura adecuada, gran par de salida, efecto doble y efecto simple (reinicio por resorte); Analizar la muestra de actuador neumático de nuestra empresa.

Estructura de la cáscara: De acuerdo con las especificaciones del consumidor y las condiciones de trabajo realistas, el cuerpo de la válvula de bola fija se puede programar como una estructura de fundición, una estructura de forja y una estructura de soldadura completa. La disposición de soldadura completa de la válvula de bola es principalmente suficiente para aplicaciones sumergidas.

Estructura de sellado de asiento de válvula única: Para garantizar la calidad del sellado, la válvula de bola flotante adopta la planificación del sistema de anillo de sellado elástico de labios. Mientras se usa una válvula de bola, la estructura de sellado del asiento equipada con un resorte de lámina garantizará un sellado efectivo y a largo plazo de la válvula de bola a baja presión, presión ultrabaja o vacío. El parapolifenilo o el metal pueden ser los detalles del asiento de las válvulas de bola de baja y alta temperatura.

Debido al nivel de presión, las propiedades del medio y las condiciones de sellado, las válvulas de bola fija recogen la estructura de sellado de la bola previa, la estructura de sellado de la bola posterior o la estructura de sellado doble de la bola anterior y posterior. El parapolifenilo o el metal pueden ser los datos de asiento de válvulas de bola de temperatura media y alta.

Bloqueo y drenaje: Los asientos de la válvula aguas arriba y aguas abajo obstruyen el líquido mientras la válvula está cerrada, y el sistema de drenaje puede drenar el estancamiento en la cavidad del cuerpo de la válvula.

Estructura de alivio de presión automática: Siempre que la presión en la cámara lateral aumente anormalmente, para empujar el asiento de la válvula, el medio en la cámara central liberará la presión por su propio empuje, manteniendo la protección de la elevación de la válvula.

Sellado confiable del vástago de la válvula: El vástago debe adoptar una estructura de descarga de sellado inverso. Si la presión media aumenta, la fuerza de sellado del sello inverso aumenta para garantizar un sellado eficaz del vástago. Además, el vástago no se expulsará mientras el vástago esté presurizado anormalmente.

Estructura ignífuga: La válvula de bola se puede planificar como una estructura de seguridad contra incendios según la situación de funcionamiento y la demanda del usuario. El diseño resistente al fuego de la válvula de bola sigue las especificaciones API607 y JB / T6899. La construcción resistente al fuego de las válvulas de bola puede evitar ciertas fugas medias y evitar una mayor expansión del fuego en el caso de un incendio que destruya el anillo de sellado blando.

Estructura antiestática: Al controlar la válvula, se producirán cargas electrostáticas del ganado que se acumularán en la bola debido al contacto entre la bola y el banco de válvulas. Una unidad electrostática está montada en la válvula para derivar las cargas recolectadas en la bola, para evitar chispas electrostáticas.

Estructura de diámetro completo y estructura de diámetro reducido: Los productos de válvulas de bola de la compañía tienen dos juegos de diámetro completo y contracción para satisfacer las diversas necesidades de los consumidores. El diámetro interior de la corriente y el diámetro interior de la tubería de la válvula de bola de diámetro completo son comunes, lo que es fácil de limpiar, mientras que el peso de las válvulas de bola de la serie de contracción es relativamente ligero, pero la resistencia al flujo es de solo 1 / 7 de las mismas válvulas de calibre de globo, por lo que la perspectiva de aplicación de las válvulas de bola de la serie de contracción es relativamente amplia.

Resumen:

Válvulas de bola de accionamiento neumático para el control de encendido y apagado de aire, agua, aceite y otros medios que cumplen con los materiales de construcción. La válvula de retorno por resorte usa presión de aire para abrir la válvula y los resortes (a prueba de fallas) para cerrar la válvula. Las válvulas de doble acción usan aire para abrir la válvula y aire para cerrarla. Las ventajas de las válvulas de bola operadas por aire sobre otras válvulas de forma pueden incluir: velocidades de flujo más altas, presiones más altas, temperaturas más altas, compatibilidad con medios más amplia, dirección de flujo directo, menor golpe de ariete y uso en entornos peligrosos.
