Válvula de bola con desagüe

¿Qué es una válvula de bola con desagüe?

Una válvula de bola con drenaje es un tipo de válvula de bola con un grifo para liberar cantidades excesivas o no deseadas de líquido de un recipiente o tubería. Una válvula de bola con drenaje se abre girando una manivela. Cuando se abre la válvula de bola con drenaje, el fluido se drena del recipiente debido a la diferencia de presión o a la gravedad. Las válvulas de bola con drenaje están diseñadas con un sellado perfecto para garantizar que no haya fugas. Las válvulas de bola con drenaje también están pensadas para evitar la acumulación de presión de agua helada cuando la válvula de bola está en posición cerrada. La válvula de bola con drenaje ayuda a drenar la línea en diferentes aplicaciones. Las válvulas de bola con drenaje se utilizan tanto en aplicaciones pesadas como ligeras, como en aplicaciones residenciales y comerciales. La mayoría de las válvulas de bola con drenaje están fabricadas con materiales metálicos para hacerlas resistentes a las aplicaciones de alta presión y alta temperatura.

Figura: Válvula de bola con desagüe.

Componentes de una válvula de bola con desagüe

Cuerpo de la válvula

Es el componente de una válvula de bola con drenaje que se utiliza para alojar las partes internas de la válvula. El cuerpo de la válvula siempre se fabrica con materiales más resistentes en relación con otros materiales, dependiendo de la aplicación prevista de la válvula. Los materiales del cuerpo de la válvula se seleccionan en función de la presión y las temperaturas de la aplicación, así como de las propiedades del fluido, como la corrosividad. Algunos de los materiales utilizados para fabricar un cuerpo de válvula metálico resistente de una válvula de bola con desagüe son el acero inoxidable y el latón.

Bola giratoria

Es el componente de una válvula de bola con drenaje que se utiliza para cerrar o abrir el flujo de fluido. La bola tiene un agujero en su centro. El fluido fluye a través de la válvula de bola con drenaje a través de este agujero cuando el agujero es colineal a la tubería.

Vástago

Un vástago es otro componente de una válvula de bola con drenaje que se utiliza para transmitir la fuerza necesaria para abrir o cerrar la válvula. El vástago es un eje fabricado con un material lo suficientemente resistente como para soportar la presión y la temperatura de trabajo de la válvula. El vástago se utiliza para conectar la bola y el volante.

Válvula de drenaje

Un drenaje es un puerto hecho en la válvula de bola con drenaje con un grifo. El drenaje de la válvula se utiliza para drenar el fluido de la línea de proceso. El grifo se utiliza para cerrar o abrir el drenaje de la válvula en una válvula de bola con drenaje.

Asientos

Los asientos son componentes de disco colocados entre el cuerpo de la válvula y la bola para sellar los dos componentes, apoyar la bola y asegurar que no haya fugas de fluido.

Embalaje

La empaquetadura es un sello colocado alrededor del vástago para evitar la fuga de fluidos.

¿Cómo funciona una válvula de bola con desagüe?

Una válvula de bola con desagüe funciona mediante una bola con un orificio en su centro. La bola de una válvula de bola está conectada al vástago. El vástago está conectado a la manilla. La bola se encarga de abrir y cerrar la válvula de bola. Para poner en marcha una válvula de bola, la manilla se gira 90^o , lo que hace girar el vástago en el mismo ángulo de un cuarto de vuelta. Con el vástago girado 90^o , la bola también gira en el mismo ángulo de 90^o . Esto hace que el orificio de la bola esté en línea con la tubería, lo que permite que el fluido fluya. La válvula de bola con drenaje en este estado se dice que está abierta o encendida. Para cerrar una válvula de bola con drenaje, la manija se gira por el mismo 90^o en la dirección opuesta a la de apertura de la válvula. Esto hace que el vástago y la bola giren en el mismo ángulo, lo que hace que el orificio de la bola sea perpendicular a la tubería y, por tanto, el fluido no pueda fluir. En este estado, se dice que la válvula está cerrada.

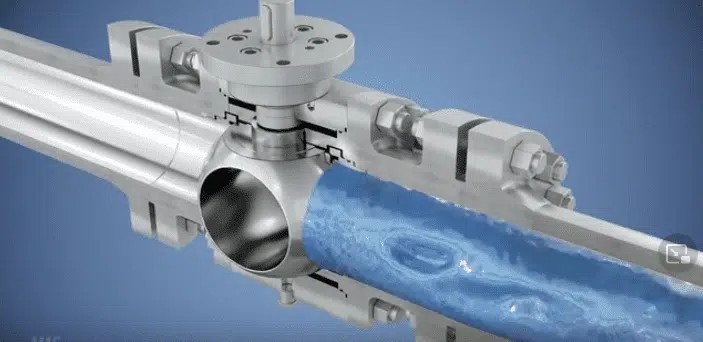

Figura: Válvula de bola con drenaje mostrando el flujo de fluido (válvula abierta) y mostrando el fluido bloqueado por la bola (válvula cerrada).

¿Tipos de válvula de bola con desagüe?

Válvula de bola de dos piezas con desagüe

Una válvula de bola de dos piezas con desagüe es una válvula compuesta por dos piezas, una con una conexión final, el cuerpo y el desagüe, y otra con la segunda conexión final. La segunda pieza encaja en la primera para mantener el embellecedor en su sitio. Una válvula de bola de dos piezas con desagüe puede desmontarse para su inspección, limpieza y reparación y mantenimiento. Sin embargo, esta válvula bola con desagüe debe retirarse de la tubería para separar las dos piezas.

Figura: Válvula de bola de dos piezas con desagüe.

Válvula de bola con brida y desagüe

Se trata de una válvula de bola con desagüe que tiene el extremo embridado para conectar la válvula a la tubería mediante pernos y tuercas. Este tipo de válvula de bola con vaciado es preferible por su facilidad de desmontaje, ya que basta con retirar las tuercas y los pernos y, a continuación, sustituir la válvula, repararla o inspeccionarla según sea necesario. Además, las válvulas de bola con brida y drenaje proporcionan una conexión sin fugas cuando los pernos y tuercas están bien apretados.

Figura: Válvula de bola con brida y desagüe.

Válvula de bola de extremo roscado con desagüe

Se trata de una válvula de bola con desagüe que tiene roscas en los extremos para conectar la válvula a la tubería. Para utilizar este tipo de válvula de bola con desagüe, será necesario que la tubería tenga roscas en los extremos para que los dos componentes puedan acoplarse perfectamente sin fugas. Una de las ventajas de las válvulas de bola de extremo roscado con desagüe es que son muy comunes en el mercado, lo que facilita su sustitución o reparación en caso necesario.

Válvula de bola forjada con desagüe

Una válvula de bola forjada con desagüe es una válvula que se fabrica mediante el proceso de forjado. El proceso de forja para fabricar una válvula de bola con desagüe implica tomar un material metálico y calentarlo hasta que esté blando y luego utilizar fuerzas mecánicas como la prensa para dar forma al material en la válvula requerida. Las válvulas de bola forjadas con drenaje son conocidas por su resistencia y ausencia de fugas. Estas válvulas son adecuadas para su uso en aplicaciones de alta presión y alta temperatura. Los materiales metálicos que pueden utilizarse para fabricar una válvula de bola forjada con drenaje incluyen el acero inoxidable, el acero al carbono y el latón, entre otros.

Válvula de bola soldada con desagüe

Se trata de una válvula de bola con desagüe fabricada mediante el método de soldadura. En este caso, la válvula de bola con desagüe se suelda para conectar todos los componentes del cuerpo. Una de las ventajas de una válvula de bola con drenaje totalmente soldada es que ofrece cero fugas. Sin embargo, una válvula de bola soldada con drenaje no se puede desmontar para su revisión. En el caso de las válvulas de bola soldadas con drenaje que necesitan ser limpiadas o mantenidas, entonces la válvula necesita ser removida completamente de la tubería. La válvula de bola soldada con drenaje necesita someterse a pruebas no destructivas (NDTS) en las uniones soldadas para asegurar que están libres de fugas.

Válvula de bola de latón con desagüe

Se trata de una válvula de bola con desagüe fabricada en material de latón. El latón es una aleación de zinc y cobre. El latón se distingue por su color, que es de amarillento a rojizo según la cantidad de zinc utilizada. Las válvulas de bola de latón con desagüe son conocidas por ser fuertes, resistentes, duraderas y capaces de soportar altas temperaturas y presiones. Una válvula de bola de latón con desagüe tiene una buena resistencia a la corrosión, a los productos químicos y a las bioincrustaciones. El material de latón es maleable, lo que facilita la fabricación de la válvula de bola de latón con desagüe. Además, la válvula de bola de latón con desagüe es ligera porque el material de latón es más ligero y barato en relación con las válvulas de acero.

Válvula de bola de acero inoxidable con desagüe

Se trata de una válvula de bola con desagüe fabricada en material de acero inoxidable. El acero inoxidable es un material con alto contenido de cromo y algunos niveles de níquel. El uso de estos elementos en las válvulas de bola de acero inoxidable con drenaje hace que estas válvulas sean resistentes a la corrosión, así como de alta resistencia, durabilidad y tenacidad a pesar de las altas temperaturas y la alta presión.

Aplicaciones de las válvulas de bola con desagüe

• Una válvula de bola con desagüe se utiliza en los sistemas comerciales de suministro de agua.
• Una válvula de bola con drenaje se utiliza en los sistemas de suministro de petróleo y gas.
• Estas válvulas se utilizan en aplicaciones de aguas residuales.
• Se utilizan en los sistemas de aire comprimido para eliminar el condensado.

Ventajas de las válvulas de bola con desagüe

• Las válvulas de bola con drenaje son de tamaño reducido, a diferencia de otras válvulas.
• Las válvulas de bola con drenaje funcionan rápidamente al cerrar o abrir el flujo de fluido.
• Las válvulas de bola con drenaje son más ligeras que las válvulas de compuerta.
• Estas válvulas ofrecen un servicio a prueba de fugas.
• Estas válvulas se pueden controlar manualmente con una pequeña fuerza.
• Las válvulas de bola con vaciado se fabrican principalmente con materiales metálicos resistentes, lo que las hace adecuadas para aplicaciones de alta presión y alta temperatura.
• Las válvulas de bola con drenaje son de varios tipos con ventajas específicas para que el usuario seleccione una válvula que se adapte a sus aplicaciones.
• La mayoría de las válvulas de bola con drenaje son válvulas de bola de puerto completo, lo que reduce la resistencia del fluido.
• Las válvulas de bola con drenaje son versátiles, ya que pueden utilizarse en diferentes aplicaciones.

Desventajas de las válvulas de bola con desagüe

• Una válvula de bola con drenaje no es adecuada para aplicaciones de estrangulamiento.
• Algunas de las válvulas de bola con drenaje, como las totalmente soldadas y las de una sola pieza, no pueden repararse, lo que las hace antieconómicas.

Solución de problemas de la válvula de bola con desagüe

Válvula de bola con drenaje que tiene fugas a través de las juntas

• Fuga a través de la conexión roscada de la tubería y la válvula. Apretar la conexión.
• Fuga a través de los pernos y tuercas en la conexión de la tubería. Apriete los pernos y las tuercas.
• Fuga a través de las juntas de la válvula. Apriete las conexiones para el cuerpo de la válvula.
• Junta dañada o desgastada. Sustituya la junta.

Fugas a través de los asientos

• Asientos desgastados o rotos. Sustituya los asientos.
• Asientos cargados de residuos. Retire o limpie los residuos.

Fuga a través del balón

• La válvula de bola con desagüe tiene la bola dañada. Sustituya la bola. Verifique la compatibilidad de la bola con el medio.
• Bola obstruida con sedimentos. Limpie el sedimento.

Resumen

Una válvula de bola con drenaje es un tipo de válvula con un grifo para liberar cantidades no deseadas o excesivas de fluido de la tubería. Cuando se utiliza una válvula de bola con drenaje para controlar el flujo de fluido para el suministro principal, funciona girando la manija en un ángulo de 90^o para abrir o cerrar el flujo de fluido. El orificio de drenaje sólo se utiliza cuando es necesario liberar el exceso de fluido o el fluido no deseado. Para liberar el exceso de fluido, el grifo de drenaje se abre para permitir el flujo de fluido. Estas válvulas también se utilizan para ayudar a liberar la tubería del exceso de presión y así evitar daños en la válvula o en la tubería.

Hay varios tipos de válvulas de bola con drenaje que incluyen una válvula de bola de dos piezas con drenaje, una válvula de bola con brida con drenaje, una válvula de bola soldada con drenaje, una válvula de bola forjada con drenaje, una válvula de bola de latón con drenaje y una válvula de bola de acero inoxidable con drenaje. Las válvulas de bola con drenaje se utilizan en diversas aplicaciones como en sistemas de aire comprimido, petróleo y gas, sistemas de suministro de agua en sistemas comerciales y residenciales, entre otros. Las válvulas de bola con drenaje tienen la ventaja de que son ligeras, soportan altas presiones y altas temperaturas, son más baratas, son versátiles y se abren y cierran rápidamente.
